پمپ دستی هیدرولیک یک طرفه

  • پمپاژ یکطرفه روغن (مناسب برای جک‌ های عمودی)
  • ساخت ایران با بدنه چدنی و کیفیت بالا
  • تک اکت (پمپاژ فقط در پایین آوردن دسته)
  • ظرفیت پمپاژ 25 سی‌ سی در هر سیکل کامل
  • حداکثر فشار کاری 250 بار
  • موجود در انبار علی صنعت ​
  • گارانتی اصالت و سلامت فیزیکی کالا ​
  • ارسال فوری به سراسر کشور

قیمت محصول :

4.300.000 تومان

تماس با علی صنعت
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست
این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

فهرست مطالب

معرفی

پمپ دستی هیدرولیک یک طرفه ، محصولی با کیفیت و ایرانی است که می توان از آن با اطمینان در مدار های هیدرولیک برای اعمال قدرت و فشار سازی در روغن هیدرولیک استفاده کرد

بدون شک در هر صنعت و دستگاهی که قدرت و دقت زیاد مورد نیاز باشد ، تجهیزات هیدرولیکی اولویت داشته و بسیار کاربردی هستند

باید توجه داشت این تجهیزات با توجه به محل استفاده و کاربردشان ، همانند تجهیزات پنوماتیک تنوع بسیار زیادی دارند

در قسمت هایی که یک کار جمع و جور داشته باشیم و بخواهیم بدون نیاز به برق قدرت زیادی را ایجاد کنیم ، به سراغ پمپ دستی هیدرولیک می رویم که با نیروی یک اپراتور به شکل دستی عمل کرده و فشار سازی مناسبی را برای استفاده از روغن هیدرولیک انجام می دهد

پمپ دستی هیدرولیک یک طرفه چطور کار می کند؟

پمپ دستی هیدرولیک بر روی مخزن مخصوص پمپ دستی هیدرولیک نصب شده و با ریختن روغن هیدرولیک درون مخزن ، کار پمپ آغاز می شود

این مدل از پمپ دستی هیدرولیکی با به حرکت در آوردن اهرم قرار گرفته بر روی آن ، عملیات پمپاژ روغن را انجام داده و می تواند فشار روغن در سیستم را تا ماکزیموم 250 بار افزایش دهد

این پمپ دستی هیدرولیک از نوع تک اکت است، یعنی پمپاژ روغن فقط هنگام پایین آوردن دسته انجام می‌ شود.

ظرفیت نامی این پمپ 25 سی‌ سی است؛ یعنی در هر سیکل کامل (یک بار پایین و بالا آوردن دسته)، مجموعاً 25 سی‌ سی روغن به سمت جک پمپاژ می‌ شود.

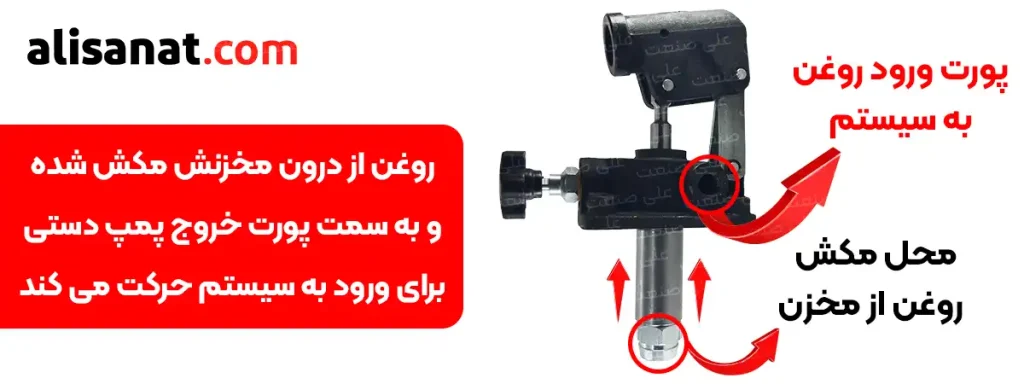

مکانیزم پمپ دستی هیدرولیک یک طرفه در این تصویر به وضوح مشخص شده است و مشخص است که روغن از درون مخزن توسط لوله پمپ دستی هیدرولیک مکش شده و از طریق پورتی که به عنوان خروجی از پمپ و ورودی به سیستم در نظر گرفته شده است به سیستم وارد می شود

اگر پمپ دستی هیدرولیک را به پورت پایین یک جک هیدرولیک متصل کنیم ، جک هیدرولیک با قدرت به سمت بالا حرکت می کند

مخزن و پمپ دستی هیدرولیک در این تصویر بر روی یکدیگر کوپل شده اند و با فیکس کردن مخزن بر روی یک سطح صاف به وسیله دو پیچی که در زیر آن است انجام شده و به هنگام پمپاژ مخزن تکان نمیخورد

اگر شیر ولوم قرار گرفته بر روی پمپ دستی هیدرولیک یک طرفه را بچرخانیم ، روغنی که درون جک پر شده بود از همان مسیر با وزن بار قرار گرفته بر روی جک ، به مخزن برگشته و جک هیدرولیک به عقب باز می گردد

برگشت روغن به مخزن هیدرولیک از همان مسیری که ورودی شکل گرفت انجام گرفته و با تخلیه شدن روغن درون مخزن پمپ دستی هیدرولیک ، جک به سمت عقب بر می گردد

تخلیه درون تانک از طریق حفره ای که در زیر پمپ قرار دارد انجام شده و سطح روغن درون مخزن ، مجدد بالا می آید

پورت بازگشت روغن درون مخزن در پمپ دستی هیدرولیک در زیر پمپ قرار دارد که مسیر برگشت روغن به این حفره هدایت می شود

این تمام عملکرد پمپ دستی هیدرولیک یک‌ طرفه بود.

این پمپ برای هدایت روغن به درون یک سیلندر یک‌ طرفه که برگشت آن با وزن خودش انجام می‌ شود، مناسب است.

اما اگر جک هیدرولیک به صورت افقی نصب باشد یا محرکی برای برگشت آن وجود نداشته باشد، باید از پمپ دوطرفه استفاده کنید.

در پمپ دوطرفه، دو پورت روی بدنه به سر و ته جک متصل می‌ شوند و با حرکت اهرم کنترل جهت، پمپاژ هم برای بیرون آمدن و هم برای برگشت جک انجام می‌ شود.

آیا می توان بر روی پمپ دستی هیدرولیک یک طرفه گیج فشار متصل کرد؟

بله امکان پذیر است ، هم می توان بعد از پورت خروجی در هر نقطه مد نظر ، یک سه راهی زده و گیج فشار را نصب کنیم و هم می توان درپوشی که در روی بدنه پمپ دستی قرار دارد را باز کرده و به جای آن از گیج فشار استفاده کنیم

در بسته بندی پمپ دستی هیدرولیک یک طرفه چه قطعاتی وجود دارد؟

در بسته بندی این پمپ هیدرولیک دستی یکعدد صافی برای نصب بر روی انتهای پمپ (قسمت مکش) قرار دارد که مانع از ورود ذرات آلودگی به درون پمپ دستی هیدرولیک شده و عمر مفید آن را افزایش می دهد

علاوه بر صافی ، واشر آببند پمپ بر روی پاور و تمام پیچ های مورد نیاز برای اتصال مخزن به تانک پمپ دستی قرار داده شده است

دسته  اهرم هم در پک محصول بوده و به همراه آن خدمت شما عزیزان ارسال می شود

یکی از مشکلاتی که برای پمپ های دستی با کیفیت پایین به وجود می آید ، ایجاد شکستگی در محل های نصب آن است که این مشکل بر اثر ضخامت کم دیواره اتصال و آلیاژ به کار رفته در ترکیبات پمپ دستی است

پمپ دستی هیدرولیک ایرانی بر طبق استاندارد ها تولید شده و با داشتن بدنه چدنی خود مقاوت بسیار زیادی در برابر شکنندگی محل نصب و فشار بالای سیال عبوری از خود را داشته و در دسته پمپ های هیدرولیک با کیفیت قرار می گیرد

اگر از هر یک از پمپ های دستی هیدرولیک استفاده کرده اید ، تجربه خود را با ما به اشتراک بگذارید

مشخصات
شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد

single acting hydraulic hand pump
جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است

چدن
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد

ایران
بیشترین فشار کاری این مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)

250 بار
سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است

روغن
نوع عملکرد این ویژگی نوع حالت هایی است که این محصول می تواند برایمان ایجاد کند

یکطرفه
