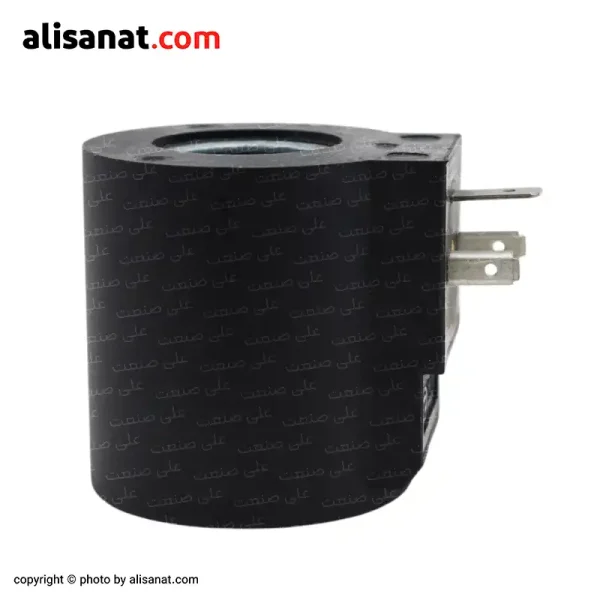

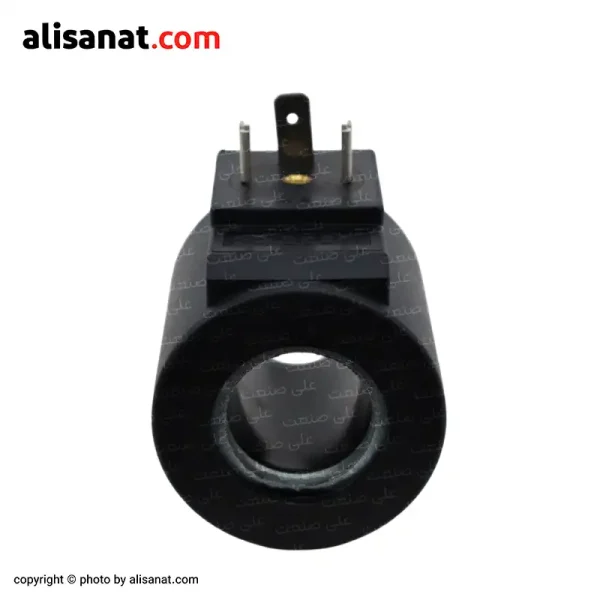

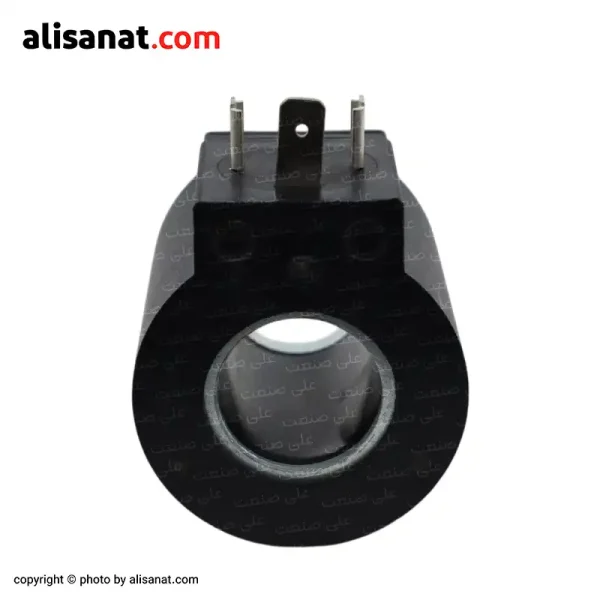

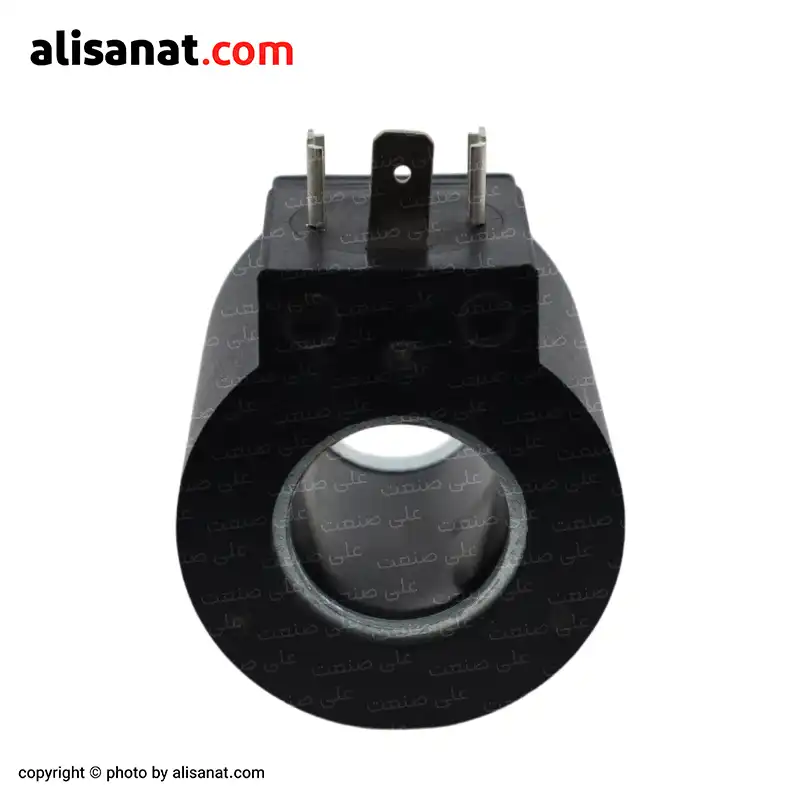

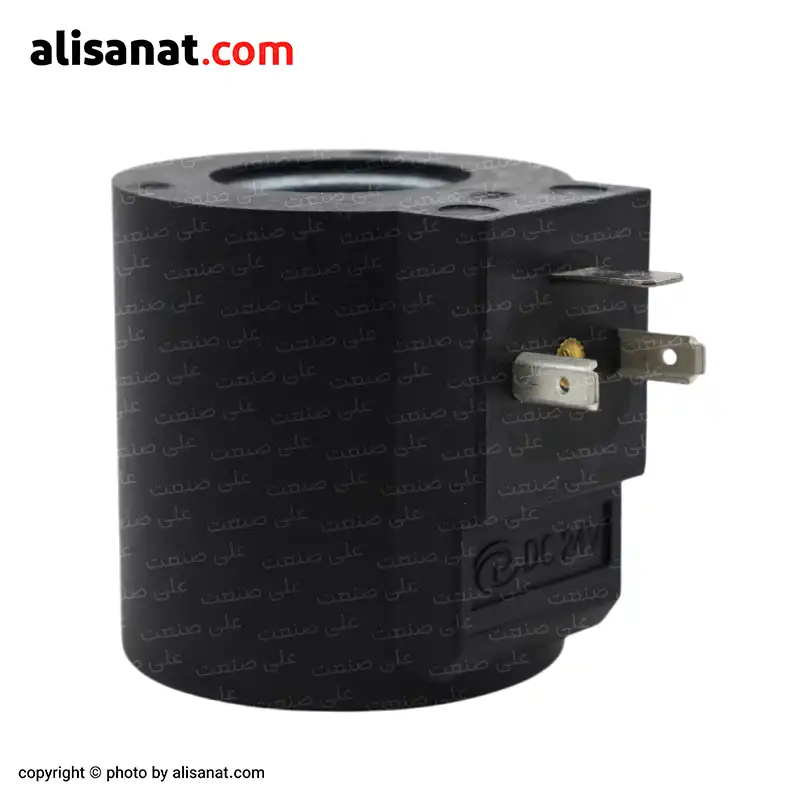

بوبین شیر برقی 1/4 هیدرولیک شفت 23

بوبین شیر برقی 1/4 هیدرولیک شفت 23

بوبین شیر برقی 1/4 هیدرولیک یکی از اجزای کلیدی در سیستم‌ های هیدرولیکی است که در شیر برقی هیدرولیک برای کنترل جریان سیال استفاده می‌ شود.

دلیل اهمیت این قطعه این است که  بدون بوبین، عملکرد شیر برقی غیر ممکن است و هیچگونه تغییری در جریان سیال صورت نمی‌ گیرد.

به همین دلیل، کیفیت ساخت و قابل اطمینان بودن بوبین تاثیر مستقیمی بر کارایی و عملکرد بهینه کلی سیستم هیدرولیک دارد.

در این مقاله، به بررسی ویژگی‌ ها، ساختار و عملکرد بوبین شیر برقی 1/4 هیدرولیک خواهیم پرداخت.

تعریف بوبین شیر برقی 1/4 هیدرولیک

بوبین شیر برقی 1/4 هیدرولیک، یک سیم پیچ مسی با تعداد دور مشخص است که به دور یک هسته فلزی پیچیده شده.

به عبارتی دیگر، بوبین شیر برقی 1/4 هیدرولیک وظیفه تبدیل انرژی الکتریکی به نیروی مغناطیسی را دارد.

زمانی که جریان الکتریکی از سیم‌ پیچ بوبین عبور می‌ کند، یک میدان مغناطیسی ایجاد می‌ شود که باعث جابجایی CPM ، درون شفت می‌ شود.

این این جابجایی نیز باعث تغییر موقعیت اسپول درون شیر برقی هیدرولیک و باز و بسته شدن پورت های شیر می شود.

در واقع، بوبین به‌ عنوان نیروی محرکه در شیرهای برقی عمل می‌ کند و باعث می‌ شود که شیر به‌ طور دقیق و خودکار کنترل جریان سیال را در سیستم‌ های هیدرولیک انجام دهد.

عملکرد صحیح و دقیق بوبین شیر برقی 1/4 هیدرولیک برای داشتن یک سیستم هیدرولیکی کارآمد و قابل اطمینان امری ضروری و حیاتی است.

ساختار بوبین شیر برقی 1/4 هیدرولیک

بوبین شیر برقی هیدرولیک از  چند بخش اصلی تشکیل شده است که هرکدام وظیفه خاص خود را در عملکرد صحیح بوبین ایفا می‌ کنند.

این بخش‌ ها عبارتند از:

1 - سیم پیچ ( کویل ) : این بخش از چند رشته سیم مسی نازک تشکیل شده که به دور یک هسته مرکزی پیچیده شده است.

وقتی جریان الکتریکی وارد این سیم‌ پیچ می‌ شود، میدان مغناطیسی ایجاد می‌ کند.

سیم‌ پیچ به عنوان قلب بوبین، انرژی الکتریکی را به انرژی مغناطیسی تبدیل می‌ کند

2 - هسته ( Core ) : هسته مرکزی معمولا از جنس فلزی با قابلیت مغناطیسی بالا ( مانند فولاد ) ساخته می شود.

این هسته وظیفه تقویت و متمرکز کردن میدان مغناطیسی تولید شده را بر عهده دارد.

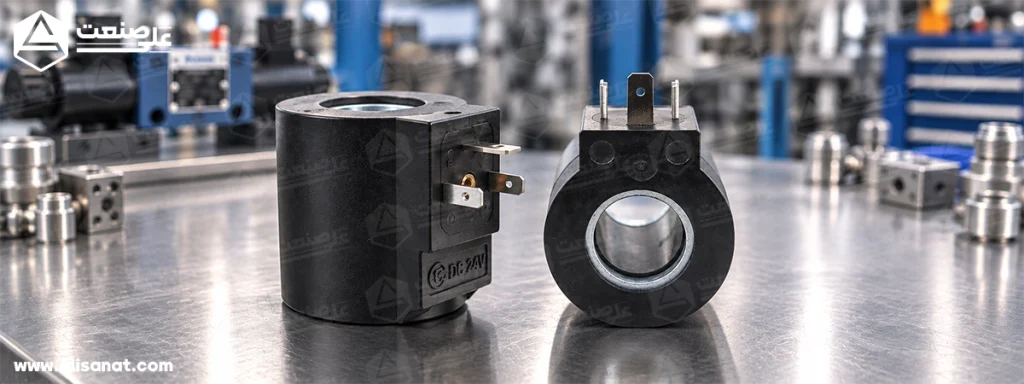

3 - محفظه یا بدنه : بدنه یا محفظه این بوبین شیر برقی 1/4 هیدرولیک از دو جنس فلزی و پلاستیکی که به آن اصطلاحا باکالیتی نیز می گویند ساخته می‌ شود و از اجزای داخلی در برابر ضربه، گردوغبار، رطوبت و حرارت محافظت می‌ کند.

همچنین، محفظه نقش مهمی در نصب و نگهداری بوبین بر روی شیر برقی ایفا می‌ کند.

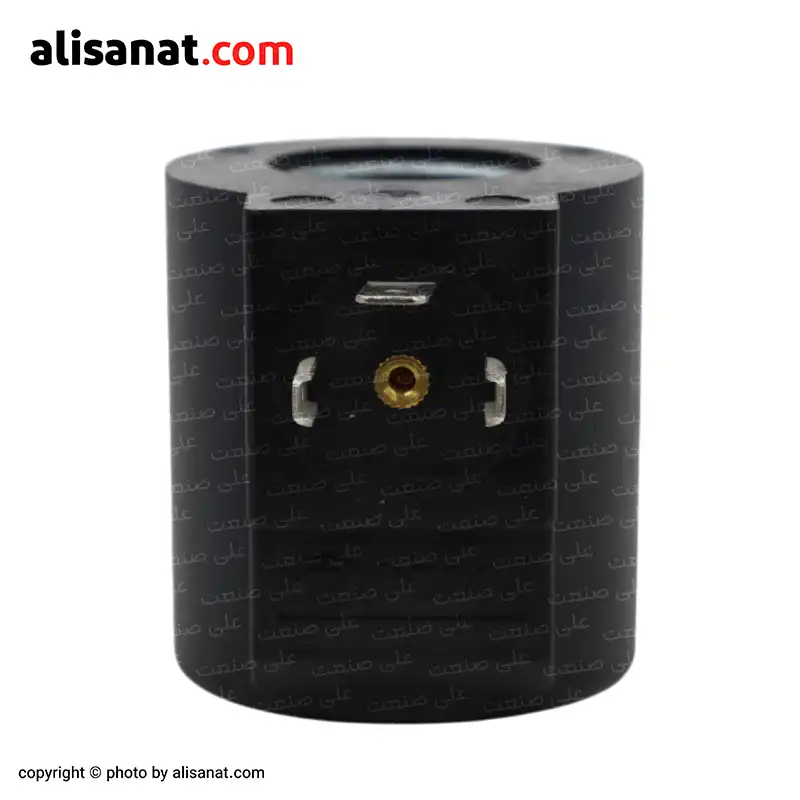

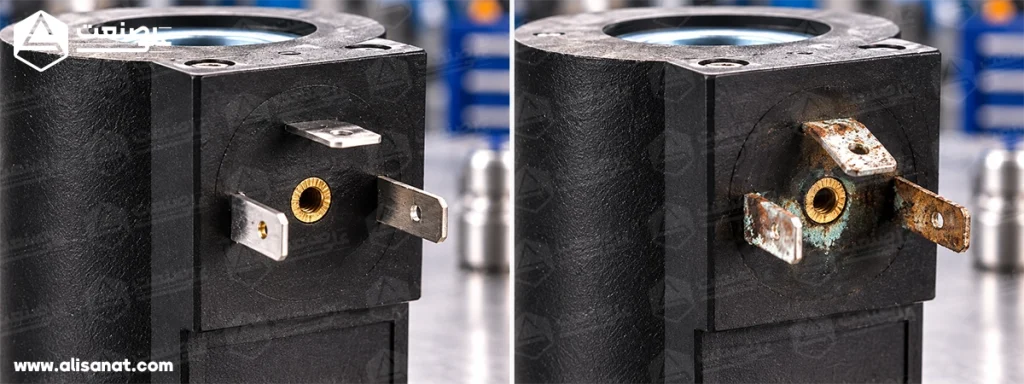

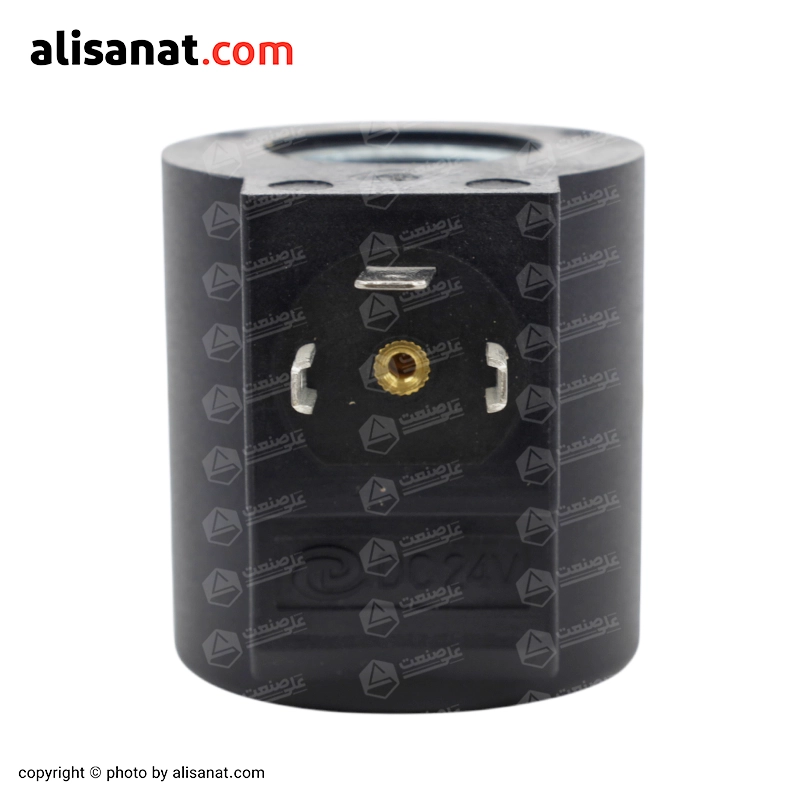

4 - کانکتور : این مدل بوبین شیر برقی 1/4 هیدرولیک دارای کانکتور یا ترمینالی  است که برای اتصال جریان الکتریکی توسط انواع سوکت بزرگ 3 پین از منبع تغذیه به بوبین مورد استفاده قرار می گیرد.

کانکتور به گونه ای طراحی شده تا از آسیب‌دیدگی و اتصال بین سیم ها جلوگیری کنند.

مشخصات فنی بوبین شیر برقی 1/4 هیدرولیک

مشخصات فنی بوبین‌ شیر برقی، با توجه به نوع شیر و کاربرد آن، ممکن است در ابعاد، سایز شفت، توان و... متفاوت باشد.

در اینجا مشخصات بوبین شیر برقی 1/4 هیدرولیک را بررسی می کنیم

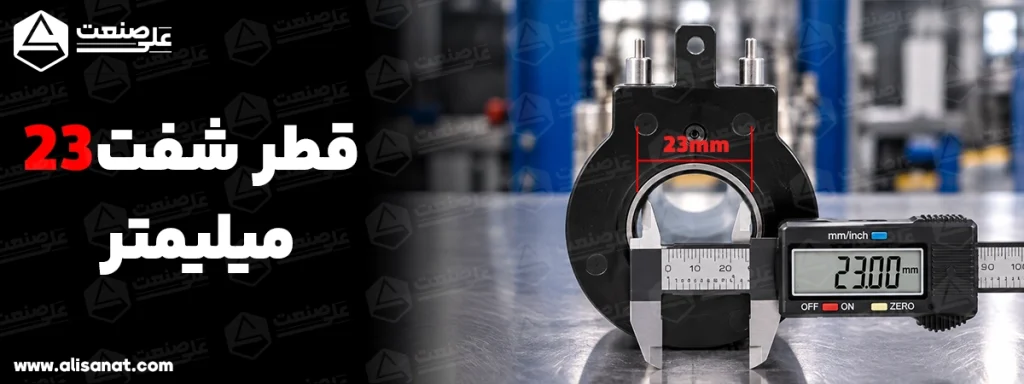

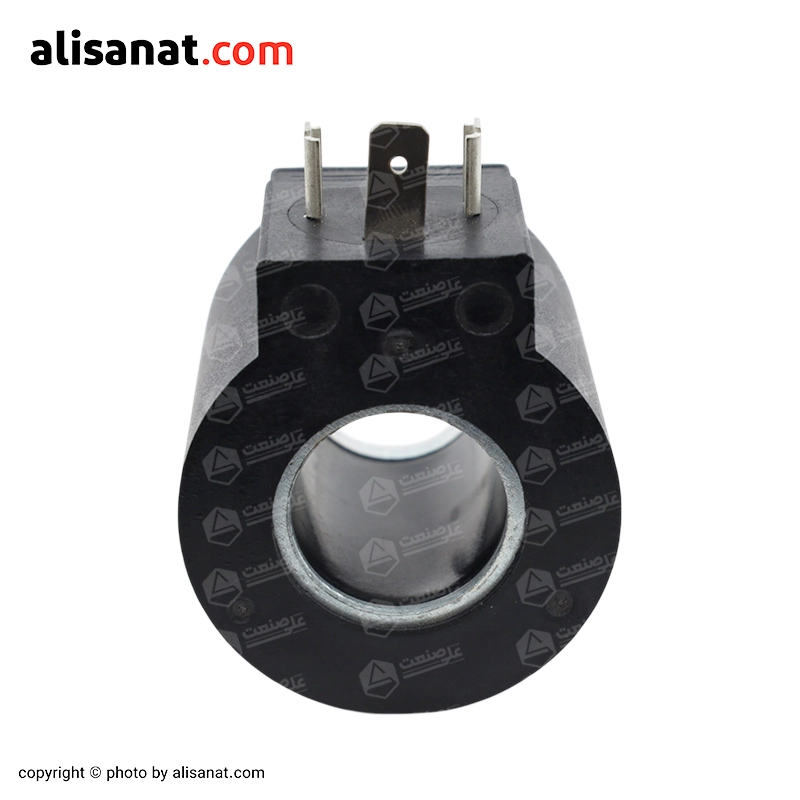

قطر شفت بوبین : بوبین هیدرولیک شفت 23 همان طور که از نامش پیداست دارای شفتی با قطر 23 میلیمتر است که در تصویر زیر مشاهده می کنید.
