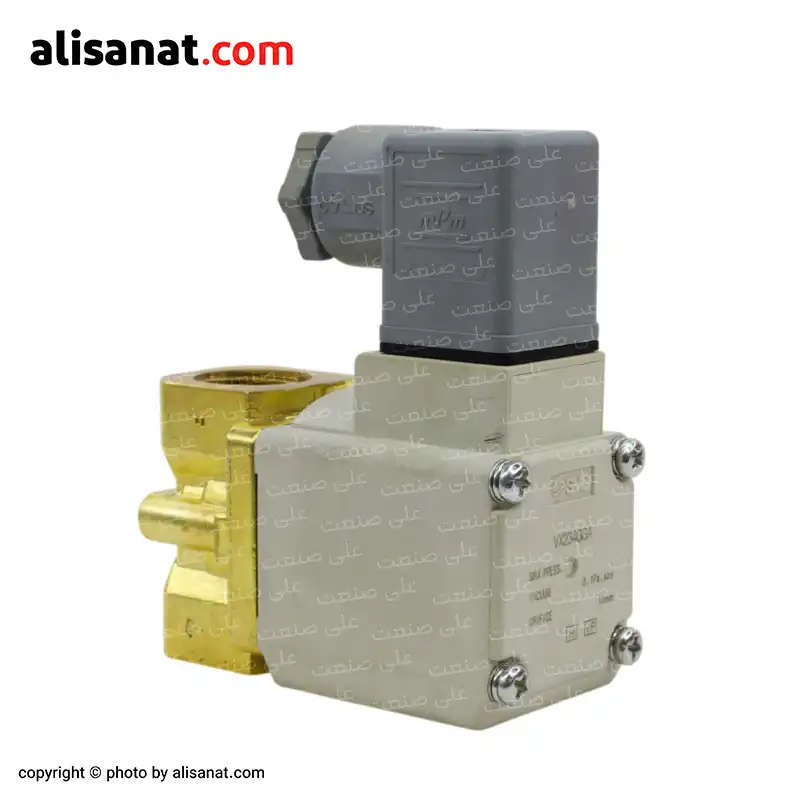

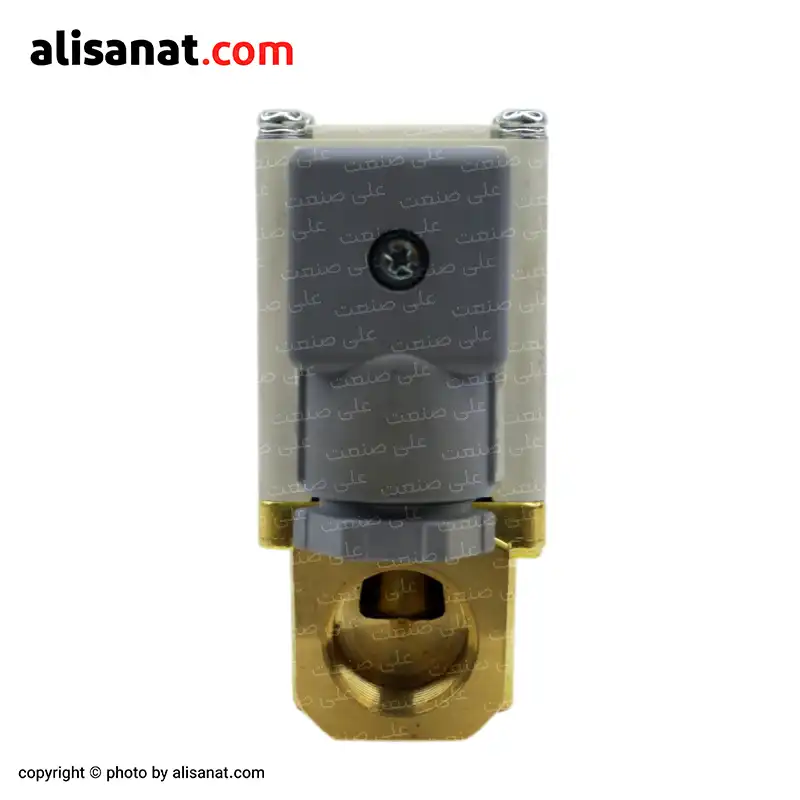

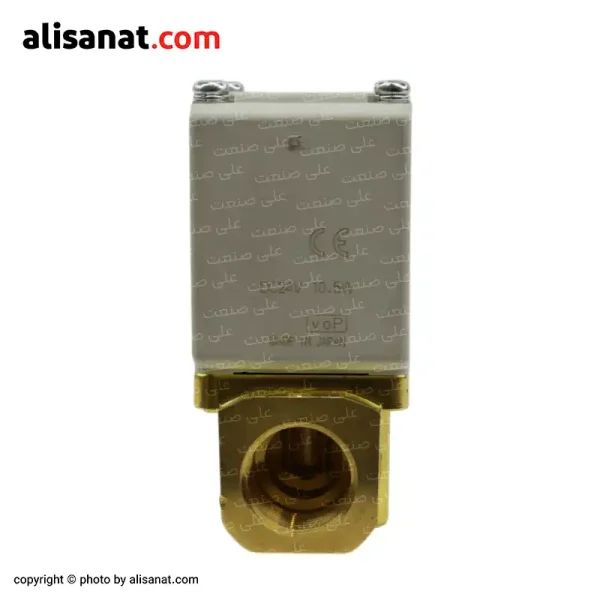

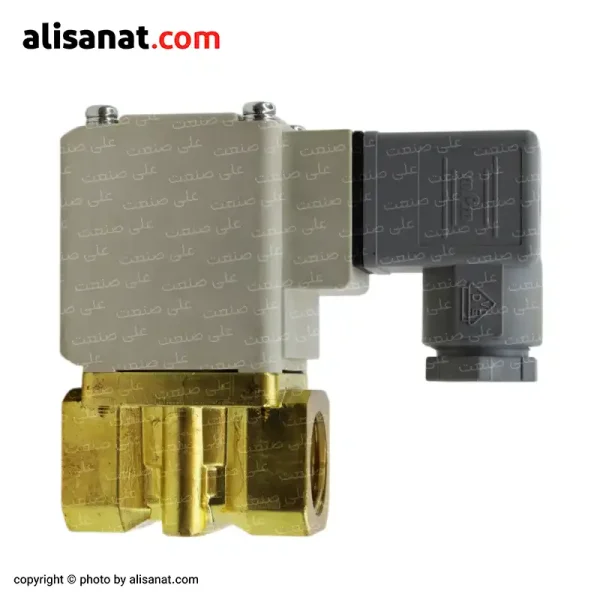

شیر برقی وکیوم SMC سایز 1/2 مدل VX234GGA
- ساخت کمپانی SMC ژاپن
- اتصال رزوه ای G 1/2 با اورفیس 10 میلی متری
- بسته در حالت بدون برق و باز با فرمان 24 ولت DC
- عملکرد مستقیم، بدون نیاز به فشار پایلوت
- بدنه برنجی C37 و آب بند FKM
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
7.650.000 تومان
فهرست مطالب
شیر برقی وکیوم SMC دو راهه سایز 1/2 مدل VX234GGA
شیر برقی SMC مدل VX234GGA برای باز و بسته کردن مسیر بین پمپ خلا و بخش مکش دستگاه استفاده می شود.
برای مثال، اگر پمپ باید در زمان مشخصی هوای یک محفظه را تخلیه کند، این شیر بر روی لوله بین محفظه و پمپ قرار می گیرد و با فرمان برق، راه عبور هوا را باز می کند.
با قطع برق، مسیر بسته و ارتباط محفظه با پمپ قطع می شود.
وظیفه این شیر، کنترل مسیر مکش است؛ ایجاد مکش بر عهده پمپ خلأ یا منبع خلأ دستگاه قرار دارد.
مدل VX234GGA علاوه بر کاربرد خلأ، برای قطع و وصل هوا در محدوده فشار مجاز خود نیز قابل استفاده است.
شیر برقی وکیوم SMC چه کاربردی دارد؟
پمپ خلأ با بیرون کشیدن هوا از یک فضای بسته، فشار آن را از فشار هوای محیط کمتر می کند.
این اختلاف فشار در کاربردهایی مانند مکش و چسبیدن بادکش به سطح قطعه به کار می آید.
در چنین مدارهایی، پمپ، مکش را ایجاد می کند و شیر برقی تعیین می کند کدام مسیر به آن متصل باشد.
برای مثال، هوای یک مخزن یا محفظه را در نظر بگیرید که باید در مرحله مشخصی از کار دستگاه تخلیه شود.
قرارگرفتن شیر برقی وکیوم VX234GGA SMC در مسیر این محفظه اجازه می دهد تخلیه هوا با فرمان دستگاه آغاز شود و پس از پایان مرحله، ارتباط آن با پمپ قطع شود.
این کاربرد زمانی مفید است که اتصال محفظه به پمپ نباید در تمام مراحل فرایند برقرار بماند.
در مدار بادکش نیز می توان از این مدل برای کنترل اتصال یک شاخه مکش به منبع خلأ استفاده کرد.
بادکش با کاهش فشار فضای زیر خود به سطح قطعه می چسبد؛ انتخاب شیر برای چنین مداری به ظرفیت عبور هوا، فشار مورد نیاز و طراحی سامانه نگهداری قطعه بستگی دارد.
کاربرد دیگر این نسخه، قطع و وصل هوای کم فشار است.
محدوده مجاز آن در جدول مشخصات آمده است.
این شیر برای فرمان باز و بسته ساخته شده و تنظیم تدریجی مکش یا ثابت نگه داشتن فشار، به تجهیزات کنترل دیگری نیاز دارد.
نحوه عملکرد شیر برقی وکیوم SMC ؛ از فرمان برق تا بازشدن مسیر
درون شیر برقی SMC، یک قطعه متحرک به نام CPM یا آرمیچر همراه با بخش آب بندی قرار دارد.
آب بند روی نشیمنگاه دهانه داخلی می نشیند و راه عبور هوا را می بندد.
بوبین، نیروی حرکت آرمیچر را ایجاد می کند و فنر، آن را به وضعیت اولیه بر می گرداند.
در حالت بدون برق:
فنر مجموعه متحرک را روی نشیمنگاه نگه می دارد و مسیر بسته است.
به همین دلیل این مدل «نرمال کلوز» یا NC نام دارد.

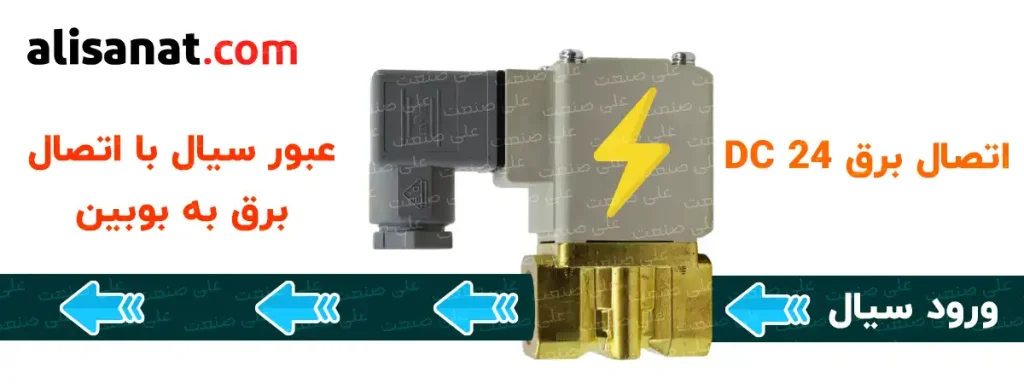

در حالت برق دار:
با اتصال برق 24 ولت DC، میدان مغناطیسی بوبین آرمیچر را جا به جا می کند.
آب بند از نشیمنگاه فاصله می گیرد و هوا امکان عبور پیدا می کند.
در مدار خلأ، هوا از سمت محفظه یا بادکش به سمت پمپ کشیده می شود.
با قطع فرمان، فنر مسیر را دوباره می بندد.
این نوع عملکرد، «پاپتی با تحریک مستقیم» نام دارد؛ یعنی نیروی بوبین مستقیماً بخش مسدود کننده را حرکت می دهد و برای عملکرد به فشار پایلوت (فشار خارجی) نیاز ندارد.

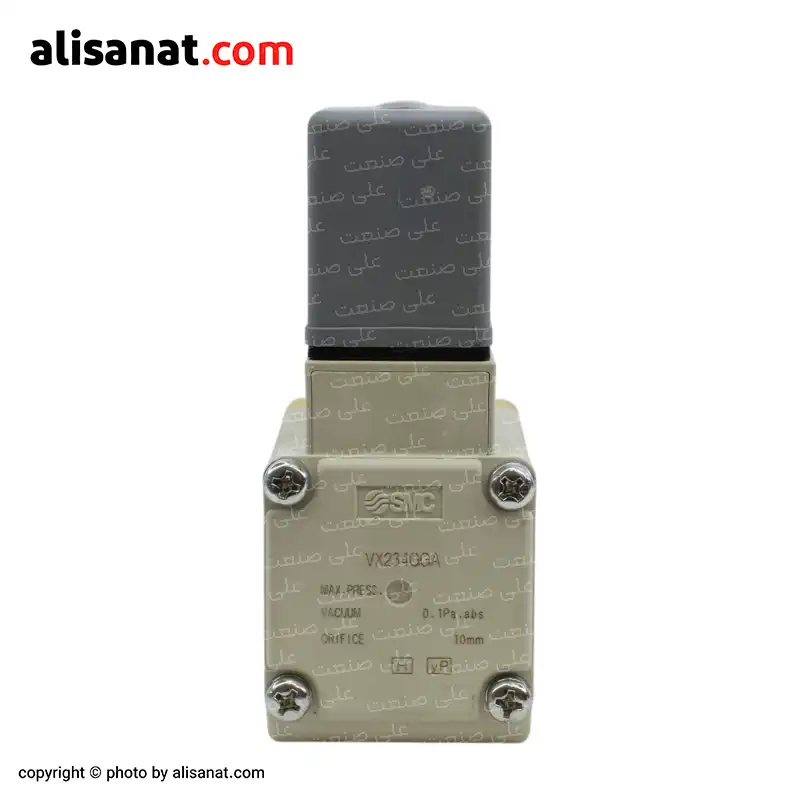

مشخصات فنی شیر برقی وکیوم SMC مدل VX234GGA
|
مشخصه |
مقدار/توضیح |
|---|---|
|
نوع شیر |
2/2؛ دو پورت و دو وضعیت باز و بسته |
|
فرمان شیر در وضعیت بدون برق |
نرمال کلوز، NC |
|
نوع مکانیزم |
پاپتی با تحریک مستقیم |
|
سایز و نوع اتصال |
G 1/2 اینچ |
|
قطر اورفیس |
10 میلی متر |
|
جنس بدنه |
برنج C37 |
|
جنس آب بند |
FKM |
|
ولتاژ بوبین |
24 ولت DC |
|
محدوده فشار کار در خلأ |
0/1 پاسکال مطلق تا فشار اتمسفر |
|
محدوده عملکرد با فشار مثبت |
صفر تا 0/1 مگاپاسکال گیج، معادل صفر تا 1 بار |
|
حداکثر فشار سیستم |
1 مگاپاسکال، معادل 10 بار |
|
دمای مجاز محیط |
منفی 20 تا مثبت 60 درجه سانتی گراد |
|
دمای سیال در جدول نسخه خلأ |
مثبت 1 تا مثبت 60 درجه سانتی گراد، بدون یخ زدگی |
محدوده فشار در کاربرد وکیوم
شیر برقی وکیوم SMC مدل VX234GGA برای کار در محدوده 0/1 پاسکال مطلق تا فشار هوای محیط معرفی شده است.
این مشخصه نشان می دهد شیر تا چه فشار پایینی قابل استفاده است؛ مقدار خلأ ایجاد شده در دستگاه به پمپ، آب بندی محفظه و شرایط مدار بستگی دارد.
هنگام بازشدن شیر، فشار سمت محفظه ممکن است با فشار سمت پمپ متفاوت باشد.
برای انتخاب صحیح، باید این تفاوت فشار نیز بررسی شود؛ حداکثر اختلاف فشار مجاز اعلام شده برای این مدل، یک بار است.
عدد 10 بار در جدول مشخصات، حداکثر فشار مجاز سیستم است و نباید آن را فشار عملکرد شیر در مدار خلأ در نظر گرفت.
این عدد به معنی امکان اتصال مستقیم یک محفظهٔ پرفشار به پمپ خلأ نیست.
نصب و سرویس شیر برقی وکیوم SMC

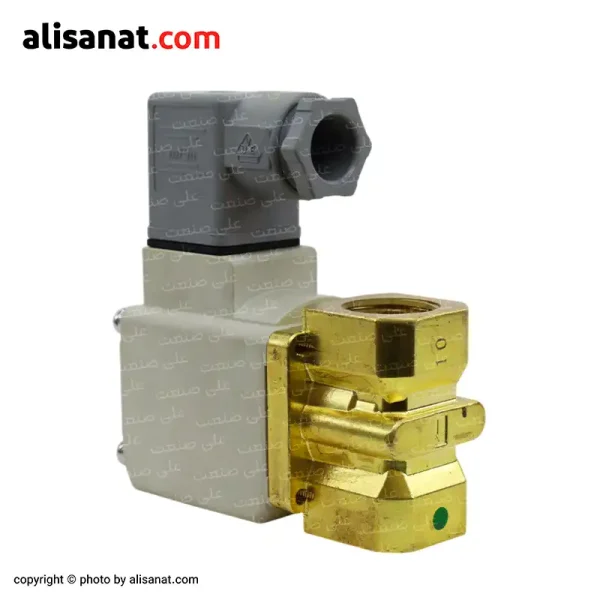

اتصال پورت ها:
در کاربرد خلأ، پورت خروجی به سمت پمپ و پورت ورودی به سمت محفظه یا مصرف کننده مکش متصل می شود.

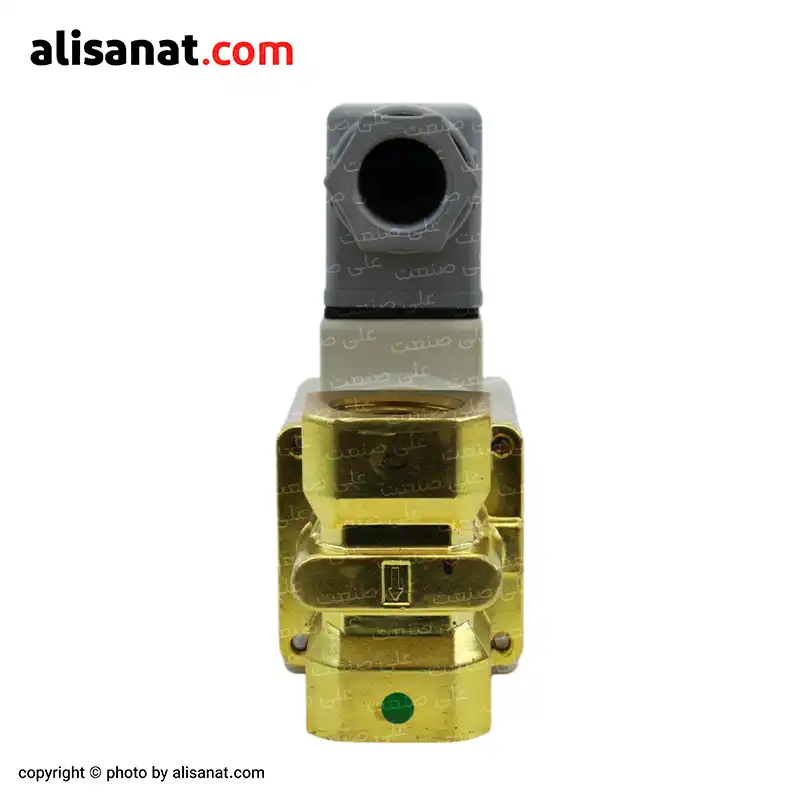

علامت های بدنه را رعایت کنید؛ اگر فشار خروجی از ورودی بیشتر شود، شیر لزوماً مانع جریان معکوس نخواهد شد.
جلوگیری از ورود آلودگی:
در مسیر مکش، می توان انواع واحد مراقبت پنوماتیک مناسب را پیش از شیر قرار دهید تا ذرات وارد نشیمنگاه نشوند.
برای کاربرد هوا، کاتالوگ فیلتراسیون 5 میکرون یا ریزتر را توصیه می کند.
وجود ذره روی محل آب بندی می تواند باعث نشتی در وضعیت بسته شود.
نصب الکتریکی:
سوکت شیر برقی باید محکم و به درستی آب بندی شده باشد.
مدار مهار اضافه ولتاژِ این اتصال، اضافه ولتاژ ناشی از قطع جریان بوبین را محدود می کند.
فضای اطراف بوبین نیز باید تهویه داشته باشد، زیرا در زمان برق دار بودن گرم می شود.
دسترسی برای سرویس:
مجموعه بوبین با بازکردن پیچ های اتصال از بدنه جدا می شود.
این کار باید پس از قطع برق و ایمن کردن فشار یا خلأ دو طرف انجام شود.
برای تعویض بوبین شیر برقی، سازگاری قطعه جایگزین با کد کامل شیر بررسی شود.
پرسش های متداول درباره شیر برقی وکیوم SMC
1- آیا قطع برق شیر باعث آزادشدن قطعه از بادکش می شود؟
الزاماً خیر. این شیر دو پورت دارد و هنگام بسته شدن، مسیر ورود هوای آزاد به بادکش ایجاد نمی کند؛ در نتیجه ممکن است خلأ در آن سمت باقی بماند.
برای رها کردن قطعه باید مسیر ورود هوا یا سامانه تخلیه خلأ در مدار پیش بینی شود.
2- چرا با وجود باز بودن شیر، مکش کافی نیست؟
نشتی اتصالات، گرفتگی فیلتر، محدودیت لوله کشی یا ظرفیت ناکافی پمپ می تواند علت باشد.
اگر بازشدن شیر تأیید شده است، بررسی را از این بخش ها ادامه دهید.
فشار نهایی و زمان تخلیه، حاصل عملکرد کل مدار هستند.
3- آیا می توان از این مدل برای آب یا روغن استفاده کرد؟
کاتالوگ، کد VX234GGA را برای خلأ متوسط معرفی کرده و استفاده با هوا را نیز مجاز دانسته است.
برای آب یا روغن باید نسخه مناسب همان سیال از خانواده VX2 انتخاب شود؛ جنس برنجی بدنه و آب بند FKM به تنهایی تأیید کننده این کاربردها نیستند.
خرید شیر برقی وکیوم SMC سایز 1/2
برای تطبیق این مدل با دستگاه، کاربرد مدار، فشار دو طرف، سایز لوله و مشخصات برق فرمان را مشخص کنید.
هنگام جایگزینی شیر قبلی، عکس پلاک و کد کامل آن نیز به انتخاب دقیق تر کمک می کند.
برای مشاوره و استعلام قیمت شیر برقی وکیوم SMC مدل VX234GGA، با کارشناسان علی صنعت تماس بگیرید.
| شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد | اس ام سی (SMC) |
|---|---|
| کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد | ژاپن |
| کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است | VX234GGA |
| سایز شیر برقیاین عدد بیانگر جثه و یا رزوه ی اصلی محصول می باشد | 1/2 (یک دوم اینچ) |
| ولتاژاین عدد نشان دهنده ی ولتاژی است که قطعه به وسیله ی آن فرمان گرفته و کار خود را انجام می دهد | 24 DC |
