اتمام موجودی

سوپاپ یکطرفه نورگرن انگلیس که برای یکطرفه کردن مسیر باد از آن استفاده می شود

بزرگنمایی تصویر

دسته: پنوماتیک, سوپاپ پنوماتیک

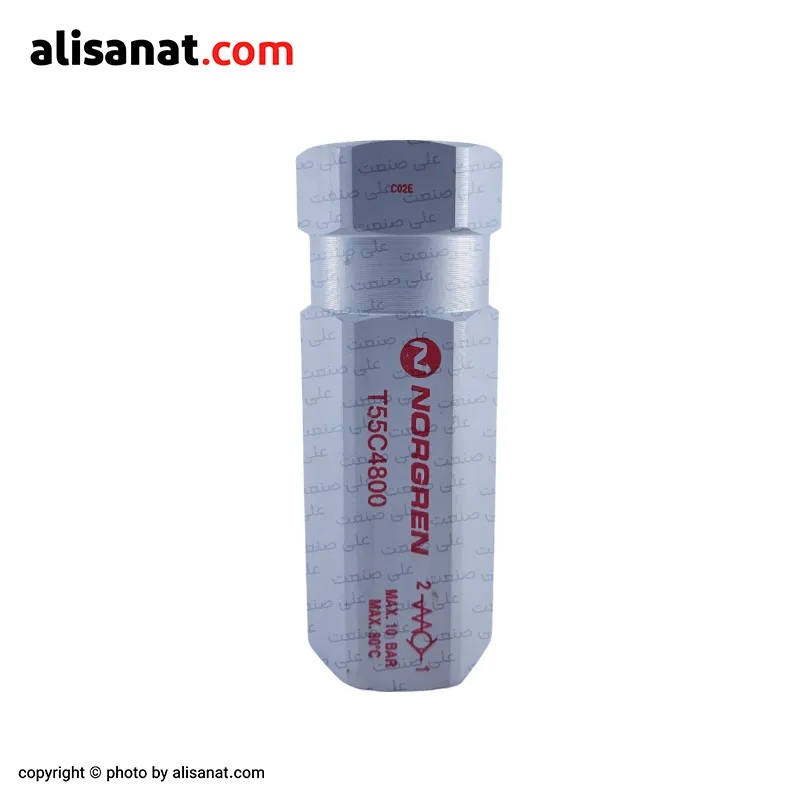

سوپاپ یکطرفه پنوماتیک نورگرن 1/2

سایز 1/2 اینچ
ساخت شرکت معتبر نورگرن انگلستان
تحمل فشار کاری 10 بار
کارکرد مطلوب تا دمای 80 درجه سانتیگراد
بدنه ی یکپارچه از جنس آلومینیوم

در انبار موجود نمی باشد

قیمت محصول :

1.480.000 تومان

معرفی

با سوپاپ یکطرفه پنوماتیک نورگرن 1/2 اینچ برگشت باد معنایی ندارد!!

قبل از اینکه در مورد سوپاپ یکطرفه نورگرن صحبت کنیم باید بگم که شرکت نورگرن یک شرکت با قدمت زیاد است که در دنیا به دلیل کیفیت ساخت بالای قطعاتش شناخته می شود

کارل نورگرن در سال 1925 با طراحی یک سیستم روغن کاری خطی در پنوماتیک ، بسیاری از مشکلات روانکاری این تجهیزات را برطرف کرد و اولین خط تولید روانکار های خطی پنوماتیک را راه اندازی کرد

این شرکت از ادغام 4 شزکت قدرتمند در حوزه های مختلف تشکیل شده است :

1-شرکت هریون (HERION)

شرکت هریون متخصص در زمینه ی طراحی و تولید انواع پرشر سوییچ های فشار ، انواع شیر های پرس و شیر های برقی هیدرولیک و پنوماتیک خاص است که در محیط های خاص کار می کنند و طبق تاییدیه های جهانی SIL و ATEX تولید می شوند

این شرکت در سال 1997 توسط نورگرن خریداری شد

2-شرکت بوخچاست (BUSCHJOST)

شرکت بوخچاست متخصص در زمینه ی تولید انواع شیرهای ضد انفجار ، شیر های چند مرحله ای و مناسب برای سیالات مایع و گازی که دارای شرایط خاصی در محیط عملکرد خود باشند است

این شرکت هم به همراه شرکت هریون در سال 1997 خریداری شد

3-شرکت فاس (FAS)

شرکت (FAS) یک شرکت سوییسی بوده که تخصصش در زمینه ی تولید شیر های مینیاتوری برای کنترل سیالات است شیر هایی که در ابعاد بسیار کوچک کار های بزرگی انجام می دهند

این شرکت در سال 2004 توسط نورگرن خریداری شد

4-شرکت مکس سیل (MAXSEAL)

شرکت مکس سیل تخصصی ترین تولید کننده شیر های یک تکه ی استیل است که در صنایعی مثل نفت ، گاز ، پتروشیمی ، پالایشگاه ها به شدت کاربرد دارد

شیر های تولید این شرکت از بالاترین استاندارد ها را دارند و به دلیل دقت و استحکام بالای آن ها بیشتر در دسته ی محصولات ابزار دقیق مصرف می شوند

این شرکت هم در سال 2008 توسط شرکت نورگرن خریداری شد و در نتیجه ی این تغییرات شرکت IMI NORGREN امروزی به وجود آمد

سوپاپ یکطرفه پنوماتیک نورگرن 1/2 چه کاری انجام می دهد ؟

وقتی می خواهیم سیال از یک مسیر عبور کند اما از همان مسیر بر نگردد از سوپاپ یکطرفه نورگرن استفاده می کنیم

مثلا میخواهیم هوا را در یک مخزن ذخیره کنیم پس به همین منظور هوا را به وسیله ی لوله ای به سمت مخزن هدایت می کنیم ، تا از فشار هوای ایجاد شده استفاده کنیم

اما به محض قطع شدن ورود هوا به کمپرسور ، هوای فشرده شده هم از همان مسیر شروع به تخلیه شدن می کند و این مشکلی است که به وسیله ی سوپاپ یکطرفه پنوماتیک نورگرن حل می شود و باعث می شود تا هوا در یک مسیر از نقطه ی A به نقطه ی B برود اما از B به A باز نگردد و این تمام کار یک سوپاپ یکطرفه پنوماتیک است

به سوپاپ یکطرفه پنوماتیک ، چک ولو پنوماتیک یا شیر یک طرفه پنوماتیک هم گفته می شود ، پس هر جا این نام ها را شنیدیم متوجه باشیم که منظور همین سوپاپ یکطرفه پنوماتیک است

نقشه ای که در عکس بالا می بینید نماد سوپاپ یکطرفه است حالا سیال این سوپاپ یکطرفه باد است و نام آن می شود سوپاپ یکطرفه پنوماتیک ، اگر سیال هم متفاوت باشد ، نقشه تغییری نمی کند چون نماد سوپاپ یک طرفه همین است

در سوپاپ های یکطرفه هیدرولیک که سیال روغن هیدرولیک است همین عملکرد را داریم اما در فشار کاری بالاتر !

در چک ولو های هیدرولیکی تحمل فشار روغن می تواند تا 1000 بار و یا بیشتر هم وجود داشته باشد

در حالی که در این شیر یکطرفه پنوماتیک که سیال ، هوای فشرده را داریم تحمل 10 بار فشار منطقی و مناسب است

پس هر جایی که نقشه ی بالا را دیدیم باید بدانیم که این قطعه یک سوپاپ یکطرفه مثل همین سوپاپ یکطرفه نورگرن است و نحوه ی اتصال سیال برای عبور از سوپاپ به ترتیب گفته شده در تصویر بالاست ( پس اگر روی نقشه ی سوپاپ یکطرفه ، عدد یک و دو هم نداشت با توجه به نقشه ی بالا ورود و خروج را وصل می کنیم )

مشخصات

کشور سازنده این کشور سازنده ی اصلی این محصول می باشد	انگلستان
شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	نورگرن (NORGREN)
بیشترین فشار کاری این مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)	10 بار
جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	T55C4800
شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	check valve norgren 1/2
سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	هوای فشرده
تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	دو
تعداد پورت های ورودی این مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود	یک
تعداد پورت های خروجی این مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود	یک
سایز پورت ورودی این آیتم بیانگر سایز رزوه ای است که به وسیله ی آن سیال به تجهیز وارد می شود	1/2 (یک دوم اینچ)
سایز پورت خروجی این عدد سایز رزوه ی حفره و یا حفره های خروجی از تجهیز که برای مصرف کننده ها هستند می باشد	1/2 (یک دوم اینچ)
