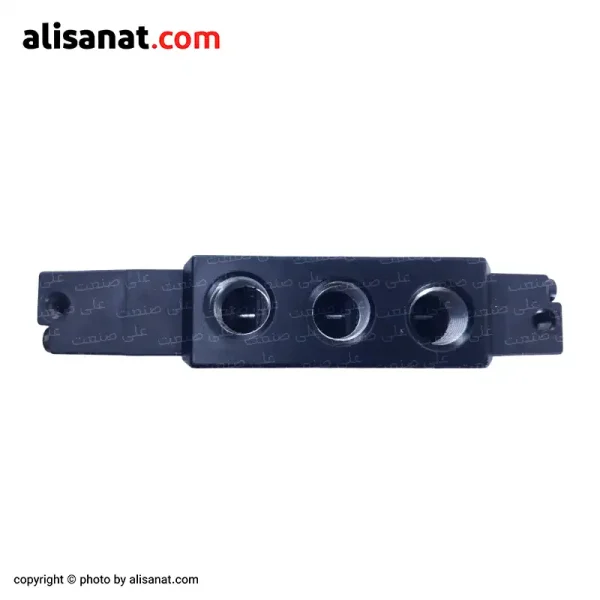

شیر سیگنال پنوماتیک نورگرن 5/3 وسط بسته
- سایز 1/4 (یک چهارم اینچ)
- نقشه 5/3 وسط بسته دو سیگنال
- برند معتبر نورگرن آمریکا
- طول عمر طولانی و با دوام
- کیفیت ساخت بسیار بالا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
2.700.000 تومان
فهرست مطالب
معرفی
شیر سیگنال پنوماتیک نورگرن با نقشه 5/3 وسط بسته !!
نوع خاصی از شیر های کتابی پنوماتیک ، شیر های سیگنال پنوماتیک هستند
شیر های سیگنال پنوماتیک علاوه بر قابلیت تغیر مسیری که برای هوای فشرده به وجود می آورند ، فرمان عملکرد خودشان را نیز از طریق باد گرفته و بر اساس قطع و وصل شدن ورود باد به سیگنال ها ، مسیر حرکت اصلی هوای فشرده را تعیین می کنند
مسیر اصلی هوای فشرده در شیر سیگنال پنوماتیک نورگرن مسیری جدای از مسیر پورت های سیگنال را داشته و مستقیم از همین پورت های سیگنال فرمان می گیرد
عملکرد فنی شیر سیگنال پنوماتیک نورگرن 5/3 وسط بسته

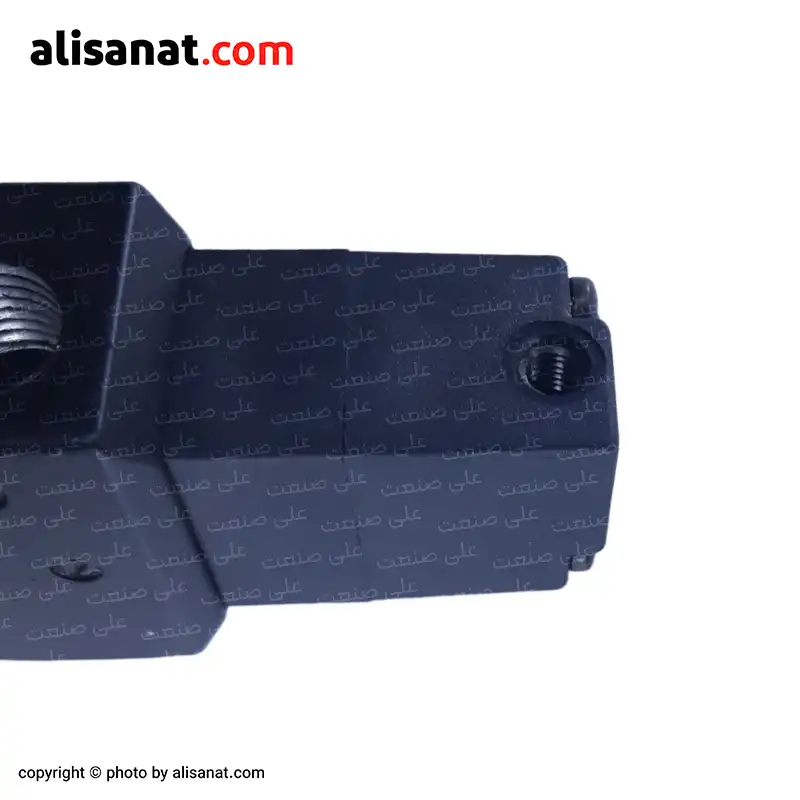

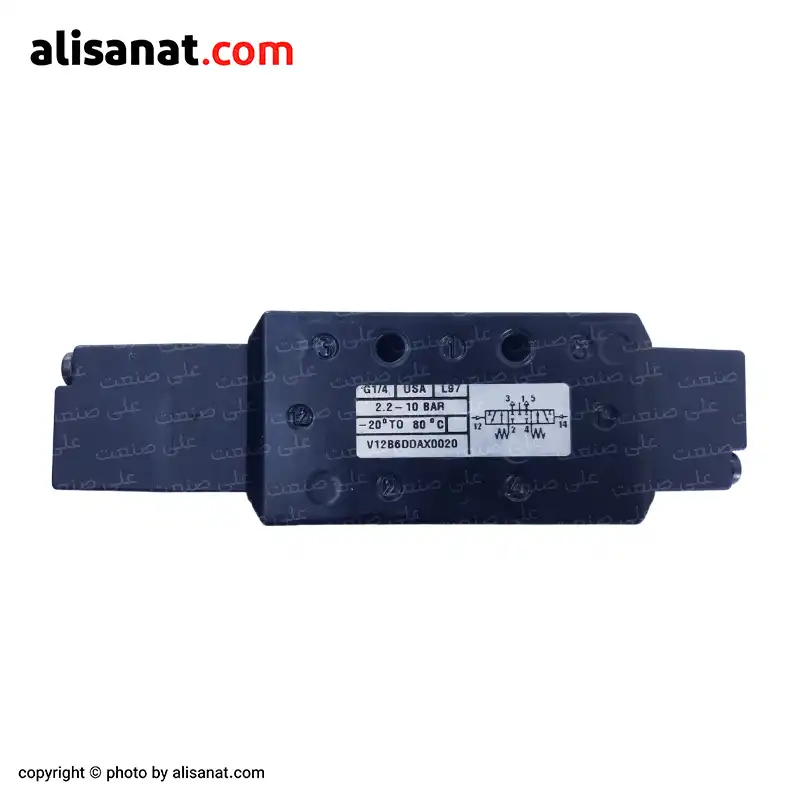

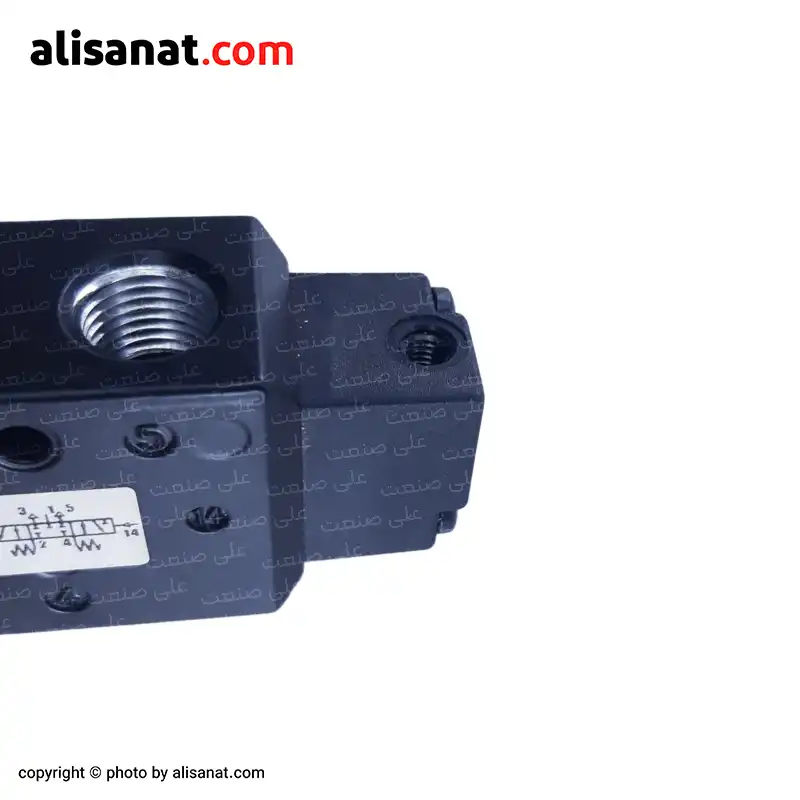

وقتی می گوییم 5/3 (پنج به سه) یعنی بر روی بدنه شیر سیگنال پنوماتیک نورگرن 5 حفره وجود دارد و شیر 3 حالت را می تواند برایمان به وجود بیاورد

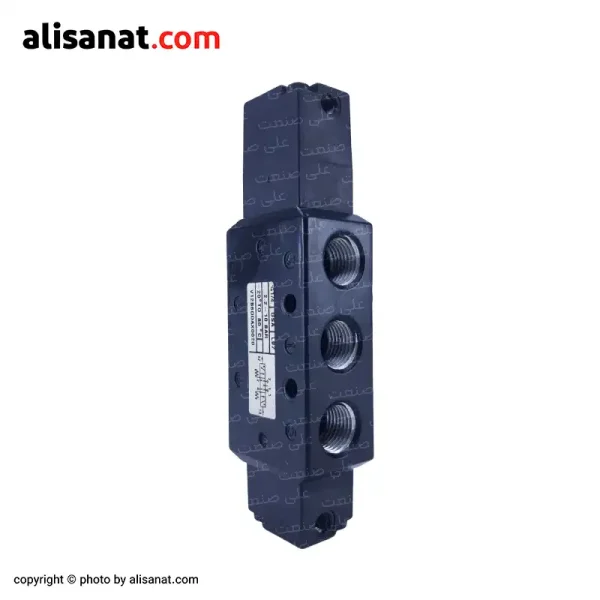

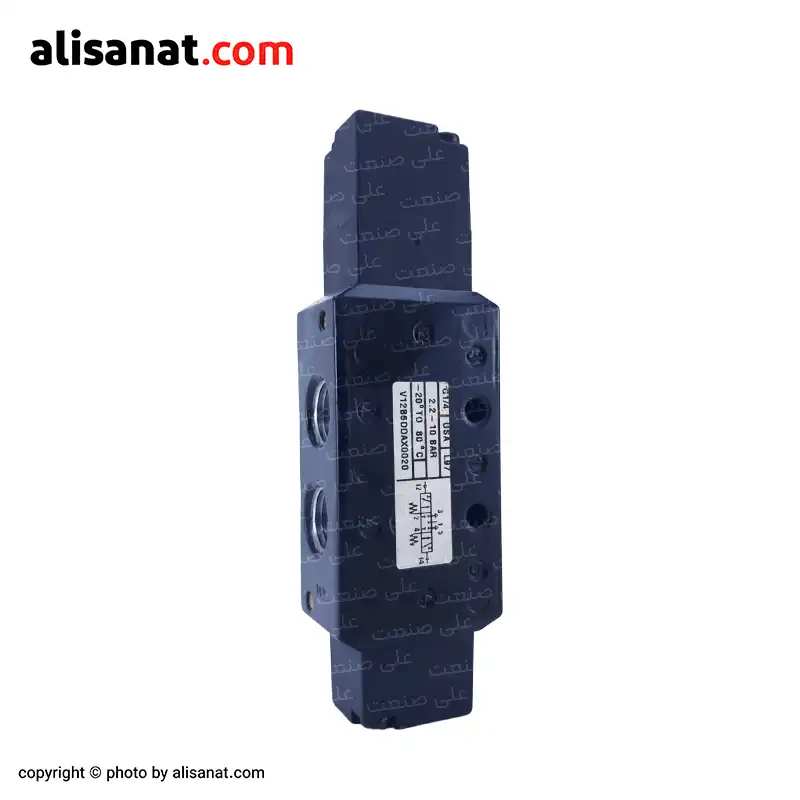

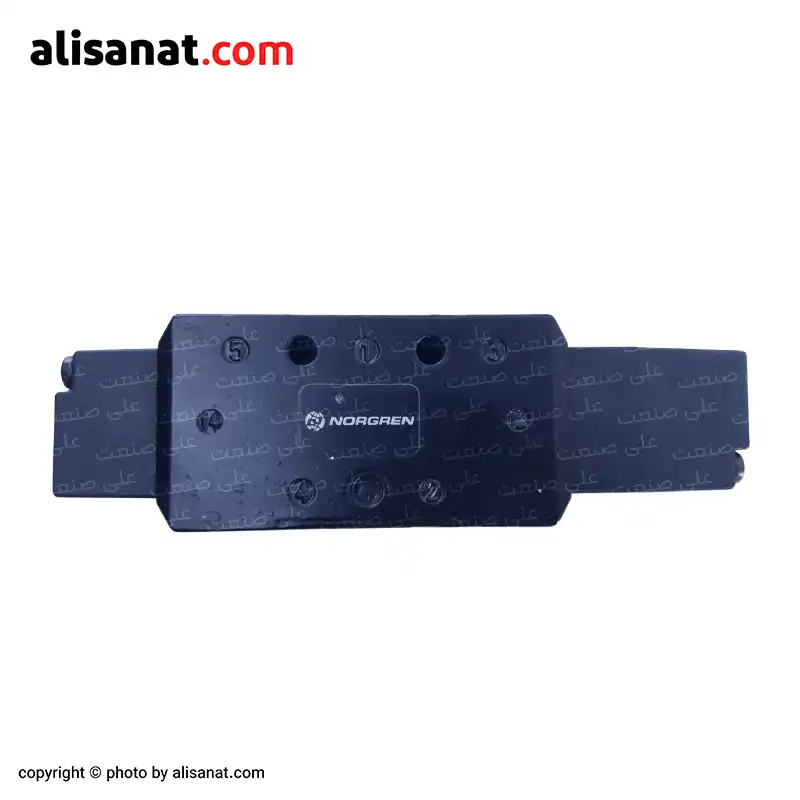

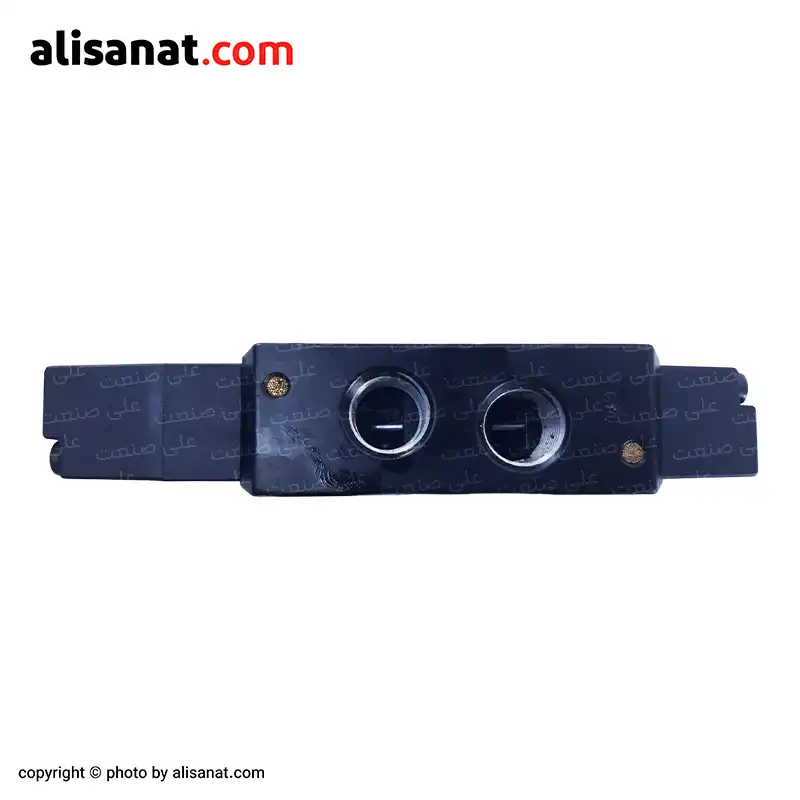

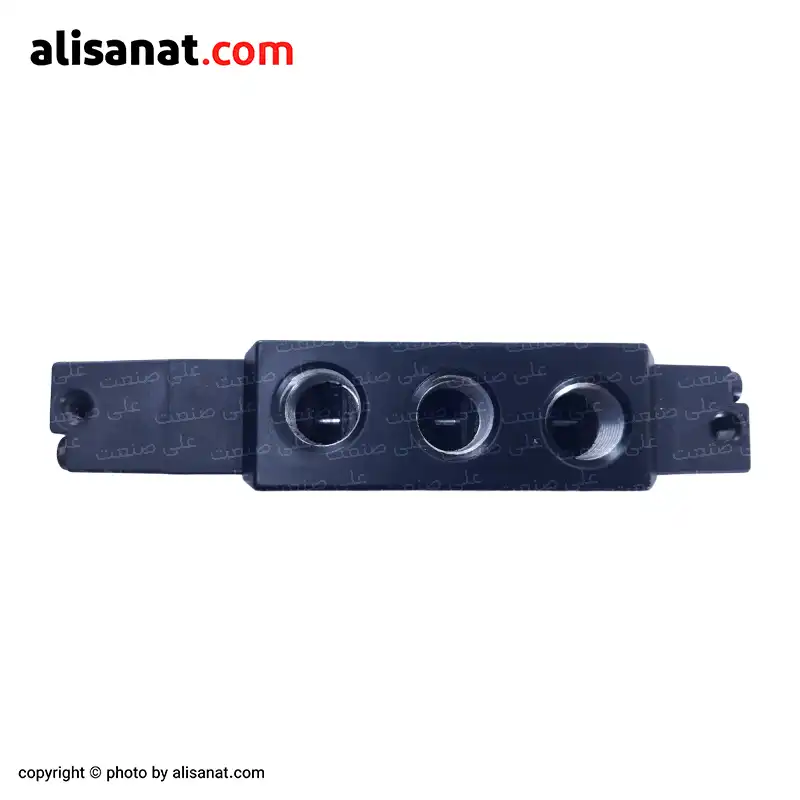

همانطور که در تصویر بالا می بینید جمعا 5 پورت بر روی بدنه شیر سیگنال پنوماتیک نورگرن وجود دارد و حالا با یک جک پنوماتیک قلمی ، عملکرد 3 وضعیتی این شیر سیگنال را بررسی خواهیم کرد
و در ابتدا دو پورتی که برای مصرف کننده ها هستند را به سر و ته جک پنوماتیک قلمی متصل می کنیم
در زمانی که سر و ته جک پنوماتیک به شیر سیگنال پنوماتیک نورگرن متصل شود و باد وروی اصلی نیز به پورت ورود باد اصلی متصل باشد ، هیچ اتفاقی را در وضعیت جک مشاهده نخواهیم کرد و مدار منتظر فرمان دادن به هر یک از 2 پیلوت در شیر سیگنال می ماند تا هر یک از اجزا عملکرد خود را به نمایش بگذارند
حال هوای فشرده پیلوت را به پورت سیگنال شماره 1 متصل می کنیم
تا لحظه ای که باد به پیلوت متصل باشد شفت جک به سمت جلو حرکت می کند و هوایی هم که در جلوی پیستون قرار داشت ، از یکی از 2 اگزوز به هوای آزاد تخلیه می شود تا جک آزادانه به سمت جلو حرکت داشته باشد
درست در زمانی که پیلوت 1 در شیر سیگنال نورگرن 5/3 قطع شود ، جک در همان وضعیت توقف می کند ، حتی اگر نصف کورس حرکتی خود را هم طی کرده باشد از حرکت باز می ایستد و این حالت وسط همان حالت خاص است که این شیر سیگنال را متمایز می کند
این مدل از شیر سیگنال نورگرن وسط بسته است و این یعنی شفت جک در هر نقطه ای که توقف داشته باشد کاملا محکم ایستاده و حرکت نمی کند
اگر شیر سیگنال پنوماتیک نورگرن از نوع وسط شناور بود ، شفت جک رها بوده و به آسانی به حرکت در می آمد
و در هر زمان که به همان پیلوت سیگنال شماره 1 ، باد متصل شود ، جک به طی کردن کورس حرکت خودش ادامه داده تا به انتها برسد
در هر زمان هم که سیگنال دیگر یا همان پیلوت 2 تحریک شود ، جک در جهت بر عکس حالت قبلی شروع به حرکت می کند که در اینجا با توجه به نحوه بسته شدن شیلنگ ها ، طبیعتا حرکت جک رو به سمت عقب است
و در این وضعیت که پیلوت شماره 2 تحریک شده باشد ، هوا به قسمت سر جک وارد شده و هوایی هم که در انتهای جک قرار داشت برای حرکت آزادانه سیلندر در سمت عقب آمدن ، به شیر برگشت داده شده و از اگزوز دیگر آن تخلیه می شود
اگر اتصال باد به پیلوت شماره 2 نیز همانند پیلوت شماره 1 باشد و در حین حرکت جک به سمت عقب ، باد پیلوت را قطع کنیم ، به همان نحو قابلیت نگه داشتن جک در هر نقطه را همچنان خواهیم داشت
عملکرد این شیر سیگنال 5/3 ، همانند شیر های برقی پنوماتیک 5/3 است و تنها تفاوت آن ها در نحوه فرمان دادن به شیر با باد و یا برق می باشد که با توجه به نحوه استفاده از آن در سیستم ، مدل آن توسط اپراتور انتخاب می شود
مدل های مختلف از شیر های سیگنال پنوماتیک در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
نورگرن (NORGREN) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آمریکا |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
V12B6DDAX0020 |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
| فرمان عملکرد فرمان یا همان نقشه ی شیر که نشان دهنده نحوه عملکرد آن است |
5 به 3 وسط بسته |
| سایز رزوه این عدد بیانگر سایز تنها رزوه ی اتصال محصول است |
1/4 ( یک چهارم اینچ ) |
