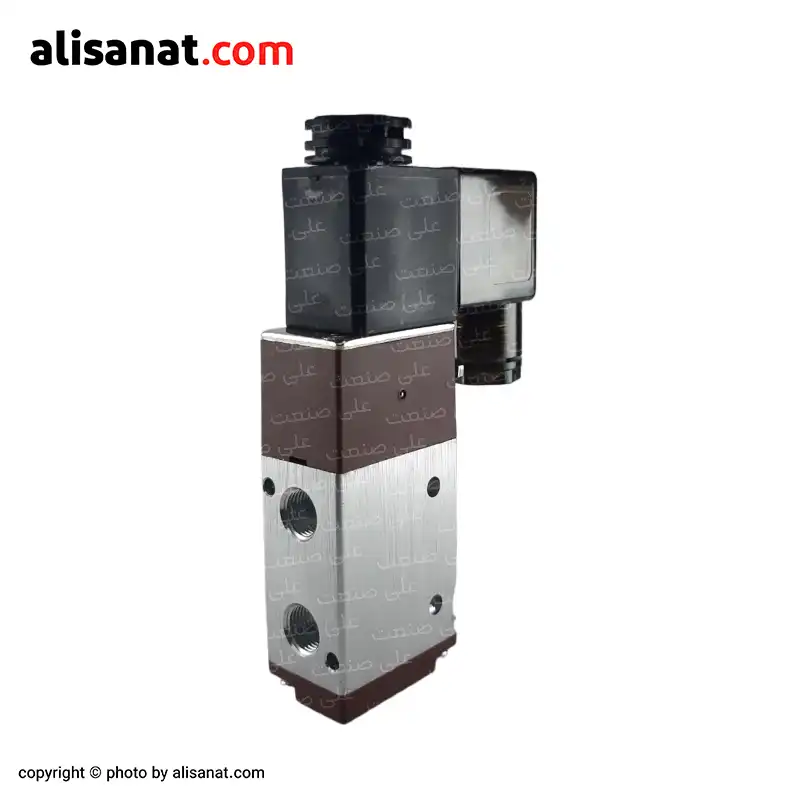

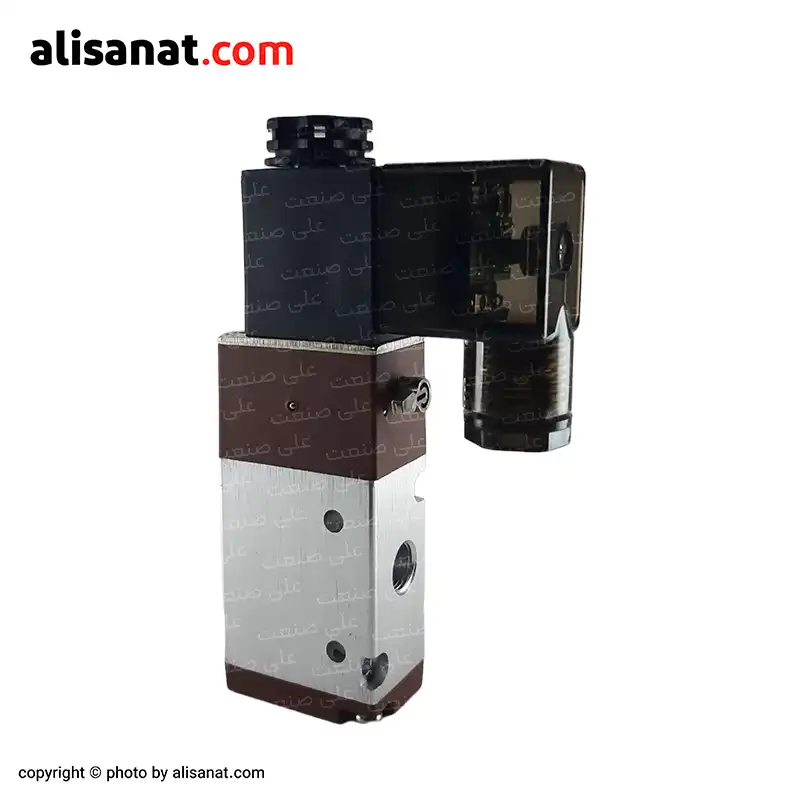

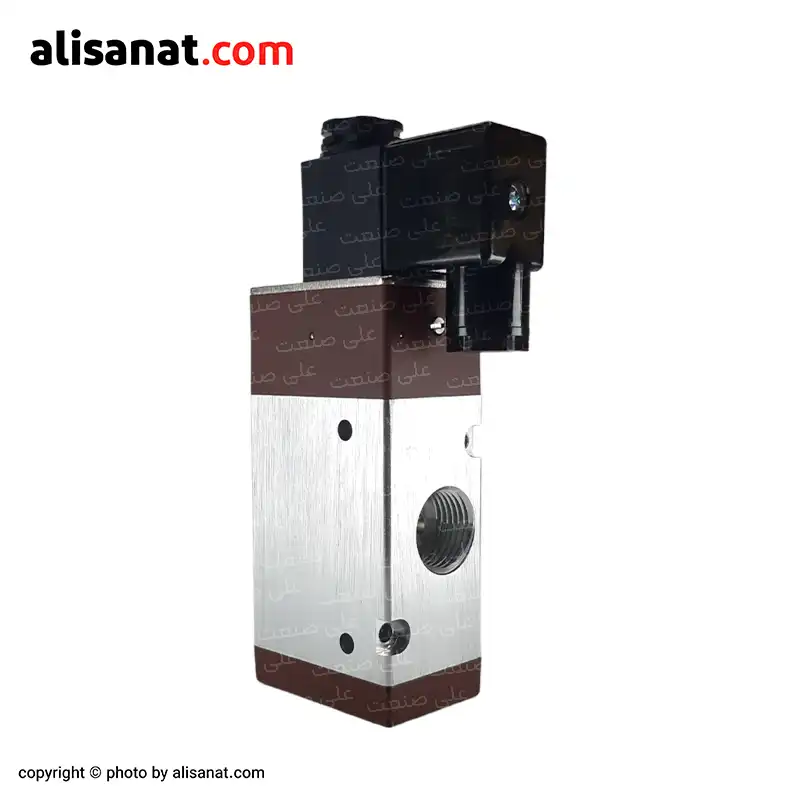

شیر برقی پنوماتیک 3/2 تک بوبین

نکته کلیدی

کل چرخه‌ ی عملکرد شیر تنها با یک فرمان الکتریکی ساده (پالس یا نگه‌ داشتن برق) کنترل می‌ شود.

در مدل‌ های NC، اولویت ایمنی در حالت بی‌ برق رعایت شده و عملگر به‌ صورت خودکار در وضعیت بسته قرار می‌ گیرد.

راهنمای نصب

1 - پورت A را به انتهای سیلندر یا عملگر فنردار متصل کنید.

2- قبل از پورت P، از واحد مراقبت هوا (فیلتر، رطوبت‌ گیر، روغن‌ زن) استفاده کنید تا از آلودگی و رطوبت جلوگیری شود.

3- در صورت نیاز به عملکرد Normally Open (NO)، از مدل‌ های معکوس یا تنظیمات مخصوص استفاده نمایید.

4- ولتاژ بوبین را با منبع تغذیه تطبیق دهید و از فیوز یا محافظ الکتریکی در مدار استفاده کنید.

ساختار شیر برقی پنوماتیک 3/2

شیر برقی پنوماتیک 3/2 از چند بخش اصلی تشکیل شده است که هر یک وظیفه‌ ی مشخصی در هدایت و کنترل جریان هوای فشرده دارند.

این ساختار مدولار علاوه بر عملکرد دقیق، امکان تعمیر و نگهداری آسان را نیز فراهم می‌ کند.

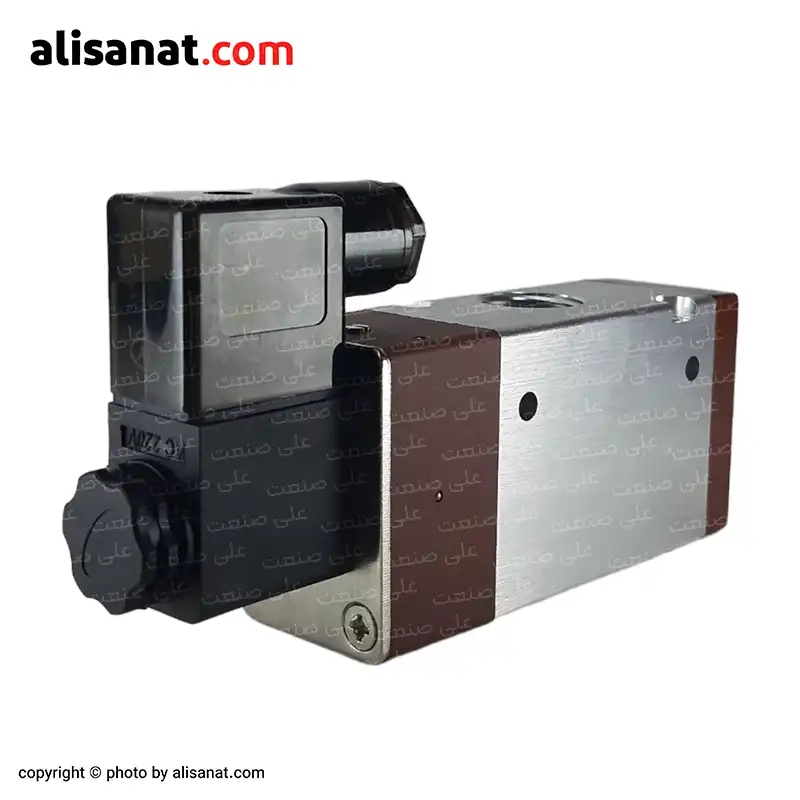

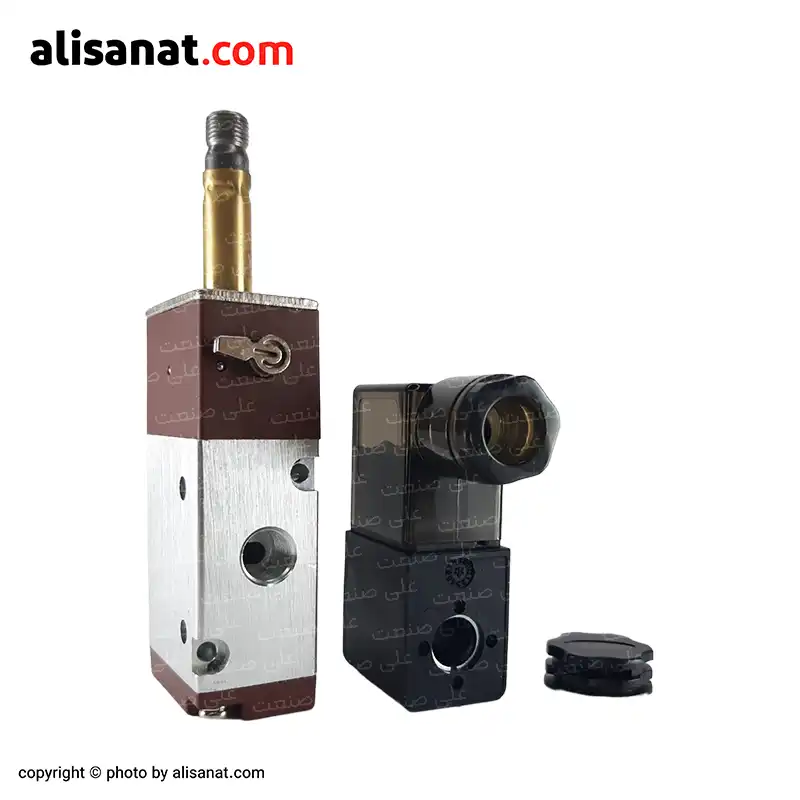

1. بوبین (Solenoid Coil)

بوبین بخش برقی شیر است که با دریافت ولتاژ مشخص، میدان مغناطیسی ایجاد می‌ کند.

این میدان، پلانجر و اسپول داخلی را جا به‌ جا کرده و مسیر عبور هوا را تغییر می‌ دهد.

بوبین‌ ها معمولاً در محفظه‌ ای عایق‌ بندی‌ شده با درجه حفاظتی IP65 یا بالاتر قرار دارند و قابل تعویض هستند.

در صورت نیاز، می‌ توان از بوبین‌ های با ولتاژهای متفاوت یا مدل‌ های کم‌ مصرف (Low Power) روی همان شیر استفاده کرد.

2. اسپول و فنر برگشت (Spool & Return Spring)

اسپول قطعه‌ ای متحرک در داخل بدنه است که با حرکت خود، مسیر جریان هوا را باز یا بسته می‌ کند.

اسپول از آلیاژ آلومینیوم ساخته می‌ شود و دارای شیارهای دقیق برای آب‌ بندی است.

فنر برگشت در مدل‌ های تک بوبین، پس از قطع برق، اسپول را به وضعیت اولیه (Normally Closed) باز می‌ گرداند و ایمنی سیستم را در حالت بی‌ برق تضمین می‌ کند.

میزان جا به‌ جایی اسپول معمولاً بین 3 تا 5 میلی‌ متر است که بسته به موقعیت آن، مسیر P→A یا A→R فعال می‌ شود.

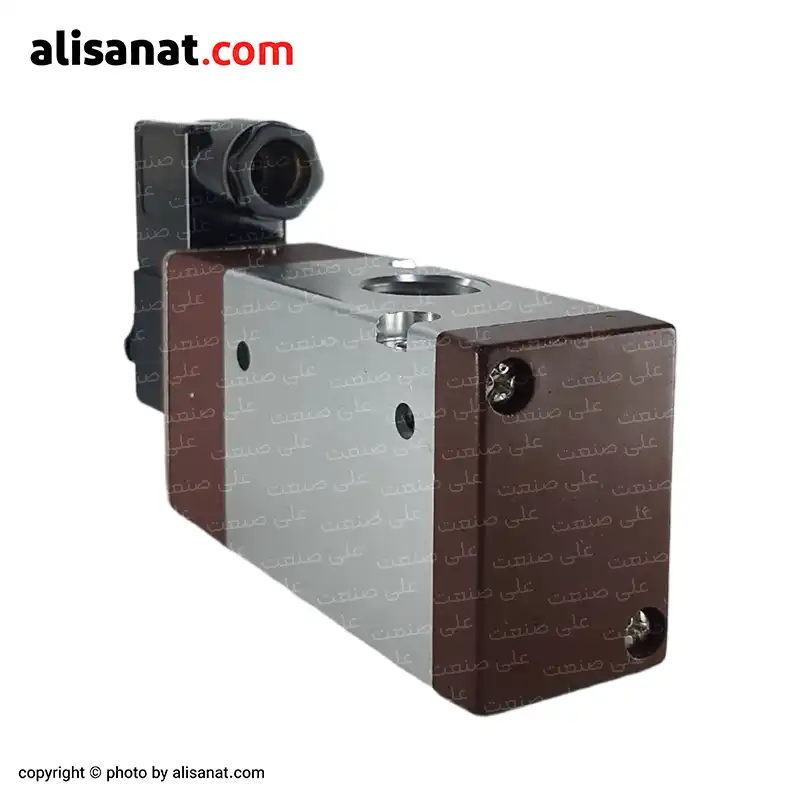

3. بدنه یا بلوک اصلی (Valve Body)

بدنه‌ ی شیر معمولاً از آلومینیوم آنودایز شده سبک و مقاوم ساخته می‌ شود تا در برابر خوردگی، رطوبت و فشار کاری تا حدود 10 بار دوام بالایی داشته باشد.

درون بدنه، مجاری دقیقی برای سه پورت اصلی (P، A و R) طراحی شده تا جریان هوای فشرده بدون نشتی و با کمترین افت فشار عبور کند.

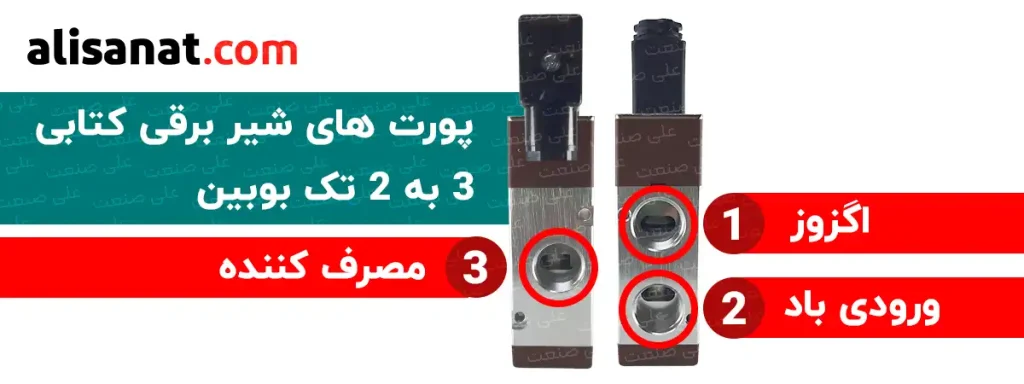

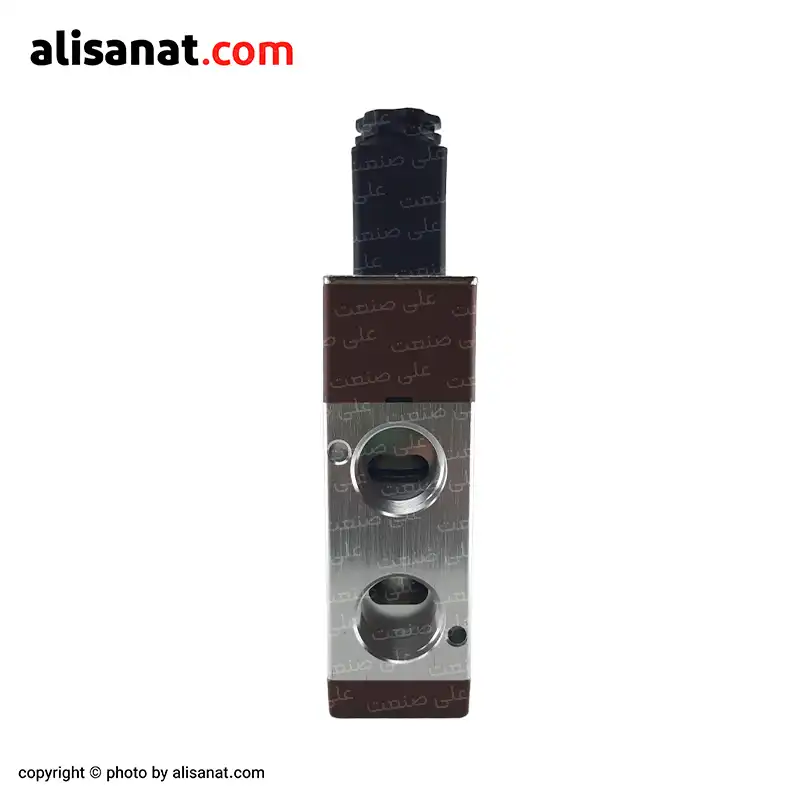

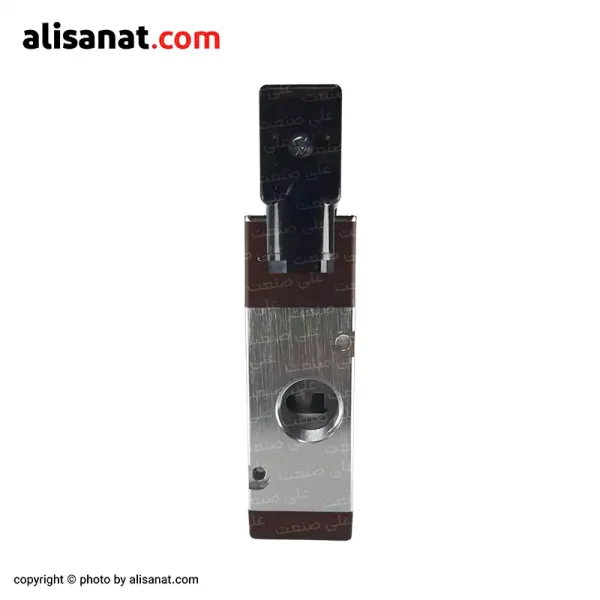

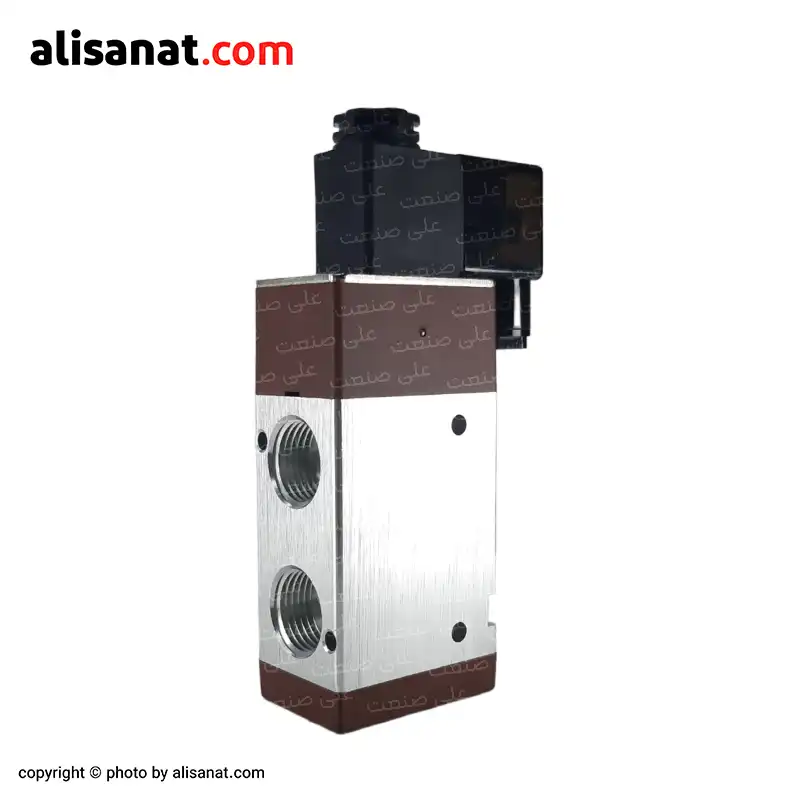

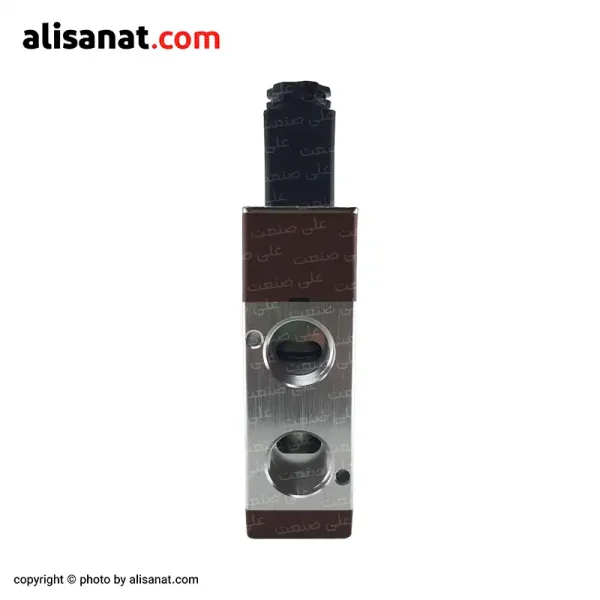

4. پورت‌ های اتصال (Ports)

پورت‌ ها مسیرهای ورود، خروج و تخلیه هوا را تشکیل می‌ دهند:

P (ورودی): اتصال به منبع هوای فشرده یا خروجی رگولاتور

A (مصرف‌ کننده): اتصال به عملگر، سیلندر یا اکچویتور پنوماتیک

R (اگزوز): خروج هوای تخلیه‌ شده، معمولاً با امکان نصب صداگیر یا فیلتر اگزوز

هر پورت با حروف حک‌ شده روی بدنه مشخص می‌ شود تا در زمان نصب، اشتباهی در اتصال رخ ندهد.

رزوه‌ ها مطابق استانداردهای ISO (G، BSP یا NPT) هستند و قطر اورفیس با سایز شیر متناسب انتخاب می‌ شود.

5. واشرها و اورینگ‌ های آب‌ بندی (Seals & O-Rings)

تمام اجزای داخلی و محل اتصال پورت‌ ها با اورینگ‌ های NBR یا واشرهای لاستیکی مخصوص آب‌ بندی می‌ شوند تا از هرگونه نشتی جلوگیری شود.

دور اسپول: جلوگیری از نشت هوا بین مجاری داخلی

در صورت فرسودگی یا خشک‌ شدن این اورینگ‌ ها (به‌ دلیل آلودگی، رطوبت یا دمای بالا)، عملکرد شیر دچار نشتی یا کندی می‌ شود.

بنابر این، سرویس دوره‌ ای هر 6 تا 12 ماه و استفاده از واحد مراقبت هوا (فیلتر و رطوبت‌ گیر) پیش از شیر، برای افزایش عمر مفید دستگاه توصیه می‌ شود.

تفاوت شیر برقی پنوماتیک 2/2 با 3/2

شیر برقی پنوماتیک 2/2 تنها دارای دو پورت است:

P (ورودی هوای فشرده)

A (خروجی به مصرف‌ کننده یا عملگر)

این نوع شیر می‌ تواند به دو صورت طراحی شود:

NC (Normally Closed) – در حالت عادی مسیر بسته است.

NO (Normally Open) – در حالت عادی مسیر باز است.

چرا شیر 2/2 برای جک‌ های پنوماتیک کاربردی نیست؟

اگر پورت A مستقیماً به انتهای سیلندر متصل شود:

با وصل برق → جک باز می‌ شود (هوای فشرده وارد می‌ شود)

با قطع برق → جک در حالت باز باقی می‌ ماند (هوا محبوس می‌ شود)

در نتیجه، چون مسیر تخلیه وجود ندارد، جک قادر به جمع شدن نیست و در وضعیت قفل‌ شده باقی می‌ ماند.

تفاوت اصلی بین شیر برقی 2/2 و 3/2

تفاوت کلیدی این دو شیر در وجود پورت اگزوز (R) در شیر برقی 3/2 است.

این پورت مسیر تخلیه هوای فشرده را در زمان قطع برق فراهم می‌ کند.

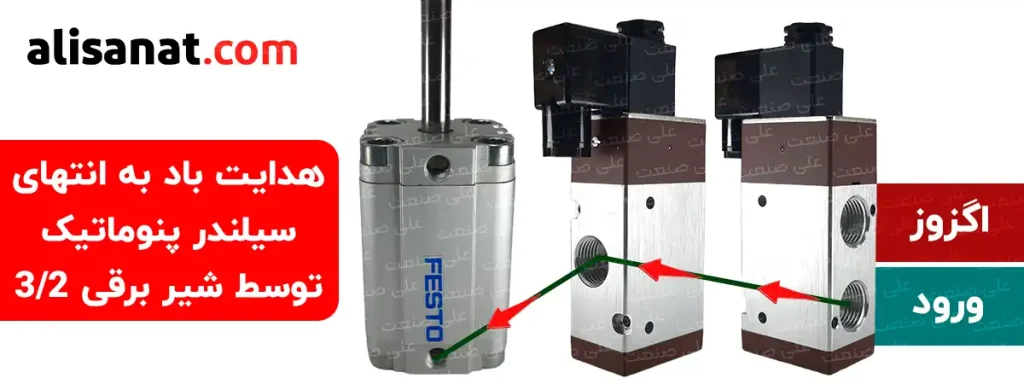

باد از همان مسیری که به انتهای جک پنوماتیک وارد شده بود ، به شیر برقی پنوماتیک 3/2 برگشت داده شده و هوای فشرده از اگزوز شیر برقی شروع به تخلیه شدن می کند.

سایز و کد فنی شیر برقی پنوماتیک 3/2 تک بوبین

شیر برقی پنوماتیک 3/2 تک بوبین در سایز های مختلفی بر اساس میزان حجم عبور سیال تولید شده است که عبارتند از :

1/8 (یک هشتم اینچ) با کد فنی 3V210-06

1/4 (یک چهارم اینچ) با کد فنی 3V210-08

3/8 (سه هشتم اینچ) با کد فنی 3V310-10

1/2 (یک دوم اینچ) با کد فنی 3V410-15

این سایز ها در شرایط خاص می توانند بزرگتر و یا کوچکتر از سایز های عنوان شده هم باشند

تمامی سایز های استاندارد و خاص در شیر برقی پنوماتیک 3/2 تک بوبین در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

ولتاژ های شیر برقی پنوماتیک 3 به 2 تک بوبین

بوبین شیر برقی 3/2 تک بوبین به آسانی قابل تعویض بوده و می توان هر بوبینی با شفت و ارتفاع مطابق بوبین این شیر برقی ، با هر ولتاژ استانداردی را بر روی آن قرار داد ، این ولتاژ ها عبارتند از :

بوبین 220 ولت AC

بوبین 110 ولت AC

بوبین 24 ولت AC

بوبین 24 ولت DC

بوبین 12 ولت DC

این بوبین ها نیز در شرایط خاص می توانند دارای ولتاژ هایی غیر استاندارد باشند که توسط فروشگاه علی صنعت قابل تامین می باشد

جمع‌ بندی

شیر برقی پنوماتیک 3/2 با طراحی ساده، عملکرد سریع و مصرف انرژی پایین، بهترین گزینه برای کنترل جک‌ های فنردار و عملگرهای یک‌ طرفه است.

این شیر با وجود تنها سه پورت و دو وضعیت کاری، ایمنی، دقت و دوام بالا را در مدارهای پنوماتیکی فراهم می‌ کند.

تمامی مدل‌ های استاندارد این محصول در فروشگاه علی صنعت موجود بوده و با بوبین‌ های متنوع (12 تا 220 ولت) و سایزهای مختلف عرضه می‌ شوند.

شما صنعتگران محترم می توانید برای تهیه شیر برقی پنوماتیک 3/2 یا انواع شیرهای پنوماتیک با گروه علی صنعت در تماس باشید.
