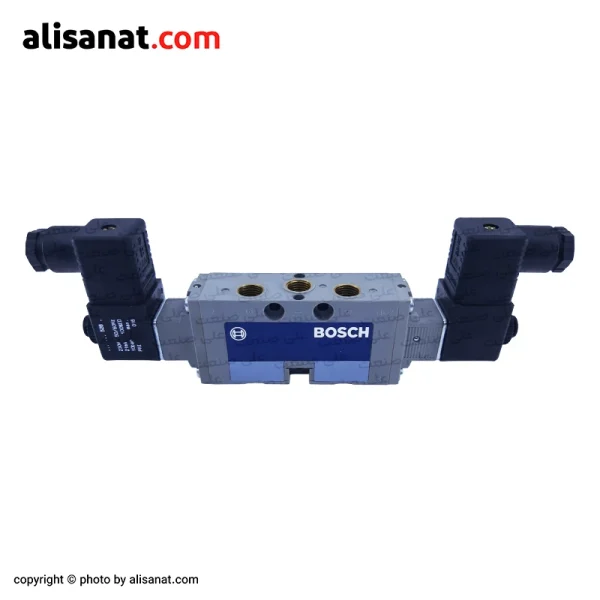

این تصویر نمایی از یک شیر برقی 5 به 2 دو بوبین از برند بوش است که با بالاترین کیفیت تولید شده است

بزرگنمایی تصویر

دسته: پنوماتیک, شیر برقی پنوماتیک, شیر برقی کتابی

شیر برقی پنوماتیک بوش 5 به 2 دو بوبین

سایز 1/4 اینچ
نقشه ی 5 به 2 دو بوبین
بدنه سبک و مقاوم از جنس پلی آمید
ساخت شرکت معتبر بوش در فرانسه
بوبین 220 ولت

قیمت محصول :

4.760.000 تومان

معرفی

شیر برقی پنوماتیک بوش 5 به 2 دو بوبین با کد 502 023 0820

در خطوط تولید مدرن، جایی که هر ثانیه توقف می‌ تواند به معنی کاهش راندمان و افزایش هزینه باشد، کنترل دقیق جریان هوای فشرده اهمیت زیادی پیدا می‌ کند.

اینجاست که برند بوش (BOSCH) با تولید شیرهای برقی پنوماتیکی دقیق و قابل‌ اعتماد، به‌ عنوان یکی از گزینه‌ های اصلی مهندسان اتوماسیون شناخته می‌ شود.

در بین انواع مدل‌ های این برند، شیر برقی پنوماتیک بوش 5 به 2 دو بوبین جایگاه ویژه‌ ای دارد.

این شیر با طراحی مقاوم، واکنش سریع و دو بوبین مستقل خود، یکی از انتخاب‌ های محبوب برای کنترل جهت حرکت جک‌ های دو طرفه در سیستم‌ های پنوماتیکی است.

طراحی کتابی و پیلوت‌ دار این مدل باعث شده تا در شرایط کاری سنگین نیز عملکردی پایدار و مطمئن داشته باشد.

معرفی شیر برقی پنوماتیک بوش 5/2 دوبوبین BOSCH

شیر برقی پنوماتیک بوش (BOSCH) مدل 5/2 دوبوبین یکی از پرکاربردترین شیرهای کنترل جهت در سیستم‌ های اتوماسیون صنعتی است که برای کنترل دقیق حرکت جک‌ های دوطرفه طراحی شده است.

این شیر از نوع کتابی بوده و با برخورداری از دو بوبین مستقل، قابلیت تغییر مسیر باد فشرده را در دو جهت فراهم می‌ کند.

در مدارهایی که نیاز به تغییر سریع جهت حرکت عملگر، توقف در موقعیت مشخص یا حفظ وضعیت پس از قطع فرمان برق وجود دارد، این مدل شیر برقی بوش بهترین گزینه است.

عملکرد آن بر پایه‌ ی هوای پیلوت داخلی است؛ به این معنا که با استفاده از فشار باد فشرده، اسپول داخلی را با کمترین مصرف انرژی جا به‌ جا می‌ کند.

این شیر با طراحی استاندارد، وزن سبک، دوام بالا و قابلیت اطمینان طولانی‌ مدت، در بسیاری از خطوط تولید، ماشین‌ آلات بسته‌ بندی، دستگاه‌ های پرس و سیستم‌ های کنترل خودکار به‌ عنوان یکی از دقیق‌ ترین و پایدار ترین مدل‌ های دوبوبین بازار شناخته می‌ شود.

ویژگی‌ های شاخص:

کنترل دقیق جهت حرکت جک‌ های دوطرفه

حفظ موقعیت اسپول در هنگام قطع برق (ویژگی مدل دوبوبین)

عملکرد نرم و سریع به کمک هوای پیلوت داخلی

طراحی کتابی رزوه‌ دار با ابعاد فشرده و نصب آسان

بدنه‌ ی پلی‌ آمید تقویت‌ شده با وزن سبک و مقاومت بالا در برابر خوردگی

نحوه قرارگیری پورت‌ ها در شیر برقی پنوماتیک بوش 5/2

در تصویر زیر نمای کلی از نحوه‌ ی قرارگیری پورت‌ ها در شیر برقی پنوماتیک بوش 5/2 دوبوبین دیده می‌ شود.

همان‌ طور که مشخص است، سه پورت در یک سمت بدنه و دو پورت در سمت دیگر قرار دارند.

این طراحی باعث می‌ شود مسیر جریان هوا در داخل شیر کوتاه‌ تر باشد و سرعت تغییر وضعیت اسپول افزایش یابد.

پورت‌ های یک سمت شیر (ورودی و تخلیه‌ ها)

در تصویر زیر، نمای بالایی شیر برقی پنوماتیک بوش 5/2 را مشاهده می‌ کنید.

همان‌ طور که می‌ بینید، سه پورت در این سمت از بدنه قرار دارند که وظیفه‌ ی ورود و تخلیه‌ ی هوای فشرده را بر عهده دارند:

شماره 2 – پورت P:

مسیر ورود هوای فشرده از کمپرسور به داخل شیر است.

این پورت منبع اصلی تأمین باد فشرده برای مدار محسوب می‌ شود و پس از عبور از فیلتر و واحد مراقبت، به این نقطه متصل می‌ شود.

شماره 1 – پورت R:

یکی از مسیرهای تخلیه‌ ی هوا است که هوای مصرف‌ شده از یک سمت مدار از طریق آن خارج می‌ شود.

معمولاً در این قسمت از صداخفه‌ کن ( اگزوز ) استفاده می‌ شود تا صدای خروج باد کاهش یابد.

شماره 3 – پورت S:

مسیر دوم تخلیه‌ ی هوای مصرف‌ شده از سمت دیگر جک است.

وجود دو مسیر تخلیه‌ ی مستقل باعث می‌ شود هوای خروجی از هر سمت جک جداگانه تخلیه شده و فشار در هر دو مسیر به‌ طور یکنواخت کنترل شود.

در نتیجه، در این سمت از شیر، پورت مرکزی (P) مربوط به ورودی هوای فشرده است و دو پورت جانبی (R و S) برای تخلیه‌ ی هوا از مدار استفاده می‌ شوند.

پورت‌ های سمت مقابل شیر (خروجی‌ ها به عملگر)

در تصویر زیر، نمای سمت مقابل شیر برقی پنوماتیک بوش 5/2 دیده می‌ شود.

در این سمت دو پورت اصلی وجود دارد که وظیفه‌ ی انتقال هوای فشرده به دو سمت جک پنوماتیک را بر عهده دارند:

شماره 4 – پورت A:

مسیر خروجی اول شیر است که هوای فشرده را از داخل بدنه به یک سمت جک پنوماتیک منتقل می‌ کند.

هنگام فعال شدن یکی از بوبین‌ ها، فشار باد از پورت P به این مسیر هدایت شده و شفت جک را در جهت مشخص حرکت می‌ دهد.

شماره 5 – پورت B:

مسیر خروجی دوم شیر است که هوای فشرده را به سمت دیگر جک می‌ فرستد.

در حالت معکوس، زمانی که بوبین مقابل تحریک شود، اسپول جا به‌ جا شده و فشار هوا به این مسیر منتقل می‌ شود تا حرکت شفت جک در جهت مخالف انجام شود.

در واقع پورت‌ های A و B مسیرهای اصلی انتقال هوای کاری هستند که توسط اسپول کنترل می‌ شوند.

این دو مسیر به‌ صورت مجزا باعث می‌ شوند جک بتواند حرکت رفت و برگشتی دقیق، هماهنگ و بدون افت فشار داشته باشد.

در تصویر زیر، مسیر ورود هوای فشرده از پورت P و تقسیم آن به دو خروجی A و B نمایش داده شده است.

این جریان، اساس عملکرد شیر برقی پنوماتیک بوش 5/2 در کنترل جهت حرکت جک پنوماتیک را نشان می‌ دهد.

شیر برقی پنوماتیک بوش دقیقاً چگونه کار می‌ کند؟

شیر برقی پنوماتیک بوش با نقشه 5/2 دوبوبین وظیفه دارد مسیر هوای فشرده را بین دو خروجی اصلی تغییر دهد تا جک پنوماتیک بتواند حرکت رفت‌ و برگشتی انجام دهد.

مرحله اول – حرکت جک به جلو (خروج شفت)

هوای فشرده پس از ورود از پورت 1 (P) وارد بدنه‌ ی شیر برقی می‌ شود.

با فعال شدن بوبین سمت راست، اسپول داخلی به سمت چپ حرکت کرده و مسیر جریان هوا از پورت 1 به پورت 4 (A) هدایت می‌ شود.

در این وضعیت، فشار هوا به قسمت پایینی پیستون در داخل سیلندر اعمال شده و باعث بیرون آمدن شفت جک می‌ گردد.

در همین لحظه، هوای محبوس در قسمت بالایی سیلندر از طریق پورت 5 (B) تخلیه می‌ شود تا حرکت جک بدون مقاومت انجام گیرد.

مرحله دوم – حرکت جک به عقب (جمع شدن شفت)

وقتی بوبین سمت چپ برقدار شود، اسپول در جهت مخالف حرکت می‌ کند و مسیر هوای فشرده تغییر می‌ یابد.

در این حالت، فشار از پورت 1 (P) به پورت 5 (B) منتقل شده و به بالای پیستون اعمال می‌ شود.

هم‌ زمان، هوای موجود در سمت دیگر سیلندر از طریق پورت 4 (A) تخلیه شده و از مسیر خروجی شیر به بیرون هدایت می‌ شود.

به این ترتیب، پیستون به سمت پایین حرکت کرده و شفت جک به داخل جمع می‌ شود.

به طور خلاصه ، شیر برقی پنوماتیک بوش با دو بوبین و سیستم پیلوت داخلی، جهت جریان هوای فشرده را بین پورت‌ های A و B تغییر می‌ دهد و حرکت رفت‌ و برگشتی جک را کنترل می‌ کند.

در مدل دوبوبین، اسپول پس از قطع برق در آخرین وضعیت خود باقی می‌ ماند تا موقعیت جک حفظ شود.

ساختار شیر برقی پنوماتیک بوش 5/2

شیر برقی پنوماتیک بوش 5/2 دوبوبین از نوع کتابی رزوه‌ دار است و از چند بخش اصلی تشکیل شده که با هم وظیفه‌ ی هدایت و کنترل جریان هوای فشرده را بر عهده دارند:

بدنه (Body):

از جنس پلی‌ آمید تقویت‌ شده ساخته شده و پورت‌ ها به‌ صورت رزوه‌ ای روی آن قرار دارند.

طراحی فشرده‌ ی بدنه باعث شده نصب شیر روی تجهیزات پنوماتیکی ساده و سریع انجام شود.

اسپول (Spool):

قطعه‌ ی متحرک مرکزی داخل بدنه است که با جا به‌ جایی خود مسیر جریان هوا را بین پورت‌ ها تغییر می‌ دهد.

اسپول از آلیاژ آلومینیوم سبک ساخته شده و با اورینگ‌ های NBR آب‌ بندی شده تا از نشتی هوا جلوگیری شود.

بوبین‌ های الکتریکی (Solenoid Coils):

در دو طرف بدنه نصب شده‌ اند و هرکدام با دریافت فرمان برق، مسیر هوای پیلوت مربوط به خود را کنترل می‌ کنند.

بوبین‌ ها دارای کانکتور استاندارد DIN 43650 هستند و به‌ آسانی قابل تعویض‌ اند.

پورت‌ های پیلوت (Pilot Ports):

در مجاورت بوبین‌ ها قرار دارند و وظیفه دارند هوای فرمان را برای حرکت اسپول هدایت یا تخلیه کنند.

فنرهای تعادل (Balancing Springs):

در دو انتهای اسپول قرار گرفته‌ اند و پایداری مکانیکی شیر را حفظ می‌ کنند.

اورینگ‌ ها و آب‌ بندها (Seals & O-rings):

در محل اتصال قطعات داخلی و اطراف پورت‌ ها نصب شده‌ اند تا از نشت هوا جلوگیری کرده و عمر مفید شیر افزایش یابد.

طراحی دقیق اجزا و استفاده از متریال با کیفیت باعث شده این شیر در شرایط کاری سنگین، عملکردی پایدار و بدون افت فشار داشته باشد.

مزایا و ویژگی‌ های عملکردی شیر برقی پنوماتیک بوش ۵/۲ دوبوبین

طراحی فشرده و کتابی:

نصب آسان در فضای محدود و قابلیت اتصال مستقیم به لوله‌ کشی پنوماتیکی بدون نیاز به زیرشیری.

بدنه‌ ی پلی‌ آمید تقویت‌ شده:

مقاوم در برابر خوردگی، فشار و شرایط محیطی مختلف با وزن بسیار کم.

پیلوت داخلی دوطرفه:

عملکرد نرم و سریع اسپول حتی در فشارهای کاری پایین، بدون نیاز به فشار کمکی خارجی.

دو بوبین مستقل:

کنترل دقیق جهت حرکت جک و حفظ موقعیت اسپول در آخرین وضعیت پس از قطع برق.

بوبین‌ های کم‌ مصرف و مقاوم:

دارای هسته مغناطیسی با راندمان بالا و قابلیت کار مداوم بدون داغ شدن.

تخلیه مستقل هوا (R و S):

خروج مجزای هوای مصرف‌ شده برای هر مسیر و کاهش فشار برگشتی در مدار.

نگهداری آسان:

طراحی ماژولار که امکان تعویض سریع بوبین، اسپول و اورینگ‌ ها را بدون باز کردن کامل شیر فراهم می‌ کند.

مشخصات فنی شیر برقی پنوماتیک بوش 5/2

نوع شیر: 5/2 دوبوبین (Double Solenoid – 5/2 Way)

نوع نصب: کتابی (Sub-base Type) مطابق استاندارد ISO 5599

برند سازنده: Bosch / Rexroth

جنس بدنه: پلی‌ آمید تقویت‌ شده (Reinforced Polyamide)

جنس اسپول: آلیاژ آلومینیوم با آب‌ بندی NBR

نوع عملکرد: پیلوت‌ دار (Pilot Operated)

اندازه اتصالات: G1/4 (1/4 اینچ)

فشار کاری: 2 تا 8 بار

حداکثر فشار مجاز: 10 بار

دبی عبوری: حدود 800 تا 1200 لیتر در دقیقه

ولتاژ بوبین: AC 220V

دمای کاری: 5 تا 50 درجه سانتی‌ گراد

درجه حفاظت: IP65

زمان پاسخ‌ دهی: حدود 30 تا 40 میلی‌ ثانیه

کنترل: برقی با هوای پیلوت داخلی

کاربردهای شیر برقی پنوماتیک بوش 5/2

شیر پنوماتیک بوش 5/2 دوبوبین در بسیاری از مدارهای کنترلی پنوماتیکی به‌ عنوان عنصر تغییر جهت جریان هوا به کار می‌ رود و برای کنترل جک‌ های دوطرفه بسیار مناسب است.

به دلیل طراحی دقیق، سرعت عملکرد بالا و پایداری در شرایط مختلف کاری، این شیر در صنایع زیر کاربرد گسترده دارد:

1- خطوط مونتاژ و بسته‌ بندی خودکار

2- ماشین‌ آلات برش، پانچ و پرس هوا

3- سیستم‌ های جابجایی قطعه و پیک‌ اند‌پلیس (Pick & Place)

4- تجهیزات اتوماسیون صنعتی و رباتیک

5- سیستم‌ های کنترل دریچه‌ ها و عملگرهای صنعتی

در تمام این کاربردها، وظیفه‌ ی اصلی شیر برقی بوش، تغییر جهت باد فشرده برای کنترل حرکت دقیق و سریع عملگرها است.

نکته‌ی مهم در استفاده از بوبین‌ ها

در تمامی شیرهای برقی، از جمله شیر برقی پنوماتیک بوش، نباید جریان برق برای مدت طولانی به‌ صورت مداوم روی بوبین باقی بماند.

در این حالت، بوبین شروع به داغ شدن بیش از حد می‌ کند و در صورت ادامه، ممکن است اتصال داخلی یا سیم‌ پیچ آن بسوزد.

این موضوع ارتباطی با کیفیت یا برند محصول ندارد، بلکه به نوع عملکرد الکترومغناطیسی بوبین‌ ها مربوط است.

به همین دلیل توصیه می‌ شود در مدارهای کنترل، از تایمر یا فرمان لحظه‌ ای (Pulse Signal) برای تحریک بوبین‌ ها استفاده شود تا فقط در زمان لازم برقدار باشند.

جمع‌ بندی و نتیجه‌ گیری

شیر برقی پنوماتیک بوش 5/2 دوبوبین با طراحی دقیق، بدنه‌ ی مقاوم و عملکرد پایدار، یکی از مطمئن‌ ترین گزینه‌ ها برای کنترل جهت جریان هوا در مدارهای صنعتی است.

سیستم پیلوت داخلی، جا به‌ جایی نرم اسپول و حفظ موقعیت در هنگام قطع برق، این شیر را به انتخابی ایده‌ آل برای خطوط تولید و اتوماسیون تبدیل کرده است.

برای دریافت مشاوره فنی، بررسی مدل‌ های مشابه یا ثبت سفارش، با کارشناسان علی صنعت در تماس باشید.

محصولات مرتبط:

شیر برقی پنوماتیک 5/2 تک بوبین

شیر برقی ایزو فستو 5 به 2 تک بوبین

شیر برقی ایرتک 5/2 دو بوبین

مشخصات

کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	502 023 0820
شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	بوش (BOSCH)
کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد	فرانسه
جنس بدنه ی اصلیاین آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	پلی آمید
بیشترین فشار کاریاین مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)	10 بار
تعداد بوبینتعداد بوبین همان تعداد فرمان ها به وسیله ی برق است که از طریق سیم پیچ هایی به نام بوبین به تجهیز می دهیم	دو
گارد دستیگارد دستی قسمتی از تجهیز است و در زمانی کاربرد دارد که نتوانیم با برق به آن قطعه فرمان عملکرد را بدهیم در این صورت می توانیم از گارد دستی استفاده کنیم	دارد
تعداد کل پورت هاتمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	پنج
تعداد پورت های ورودیاین مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود	یک
تعداد پورت های خروجیاین مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود	دو
تعداد پورت های تخلیهتعداد پورت هایی است که سیال مازاد موجود در سیستم از طریق آن حفره ها خارج می شود	دو
سایز پورت ورودیاین آیتم بیانگر سایز رزوه ای است که به وسیله ی آن سیال به تجهیز وارد می شود	1/4 (یک چهارم اینچ)
سایز پورت خروجیاین عدد سایز رزوه ی حفره و یا حفره های خروجی از تجهیز که برای مصرف کننده ها هستند می باشد	1/4 (یک چهارم اینچ)
سایز پورت تخلیهاین آیتم بیانگر سایز حفره ای است که اضافه ی سیال از طریق این پورت به بیرون هدایت می شود	1/4 (یک چهارم اینچ)
فرمان عملکردفرمان یا همان نقشه ی شیر که نشان دهنده نحوه عملکرد آن است	5 به 2 دو بوبین
سایز شیر برقیاین عدد بیانگر جثه و یا رزوه ی اصلی محصول می باشد	1/4 ( یک چهارم اینچ )
سیال مناسببیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	هوای فشرده
جنس رزوهاین عنصر بیانگر متریال رزوه که محل اتصال کالا است می باشد	برنجی
جنس بوبینآلیاژی که سیم پیچ بوبین از آن پیچیده شده است	مس
ولتاژاین عدد نشان دهنده ی ولتاژی است که قطعه به وسیله ی آن فرمان گرفته و کار خود را انجام می دهد	AC 220
شناسه محصولاین مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	pneumatic-valve-5-2-way-double-bosch
