چشمی قرقری بیرون رزوه

چشمی قرقری بیرون رزوه ، قطعه ای صنعتی و کاربردی برای نصب انواع تجهیزات !!

در سیستم‌ های پنوماتیک و مکانیکی، همیشه یک چالش مهم وجود دارد: چگونه می‌ توان سیلندر یا تجهیز متحرک را به سازه وصل کرد، به‌ طوری‌که هم محکم باشد و هم در زاویه‌ های مختلف به‌ راحتی حرکت کند؟

اگر این اتصال به‌درستی انجام نشود، کوچک‌ ترین انحراف یا فشار جانبی می‌ تواند باعث سایش سریع شفت، شکستگی اتصالات یا حتی توقف کامل خط تولید شود.

همین مسئله باعث می‌ شود انتخاب قطعه‌ ی مناسب برای اتصال سیلندرها اهمیت بسیار زیادی داشته باشد.

یکی از قطعاتی که دقیقاً برای حل این مشکل طراحی شده، چشمی قرقری بیرون رزوه (POS) است.

این قطعه مثل یک مفصل مقاوم عمل می‌ کند؛ یعنی هم اجازه می‌دهد سیلندر حول محور خود بچرخد و هم امکان انحراف زاویه‌ ای به طرفین را فراهم می‌ سازد.

همین ویژگی ساده اما حیاتی باعث شده چشمی بیرون رزوه به یکی از پرکاربردترین اجزای نصب سیلندرهای پنوماتیک و تجهیزات مکانیکی تبدیل شود.

معرفی چشمی قرقری بیرون رزوه (POS)

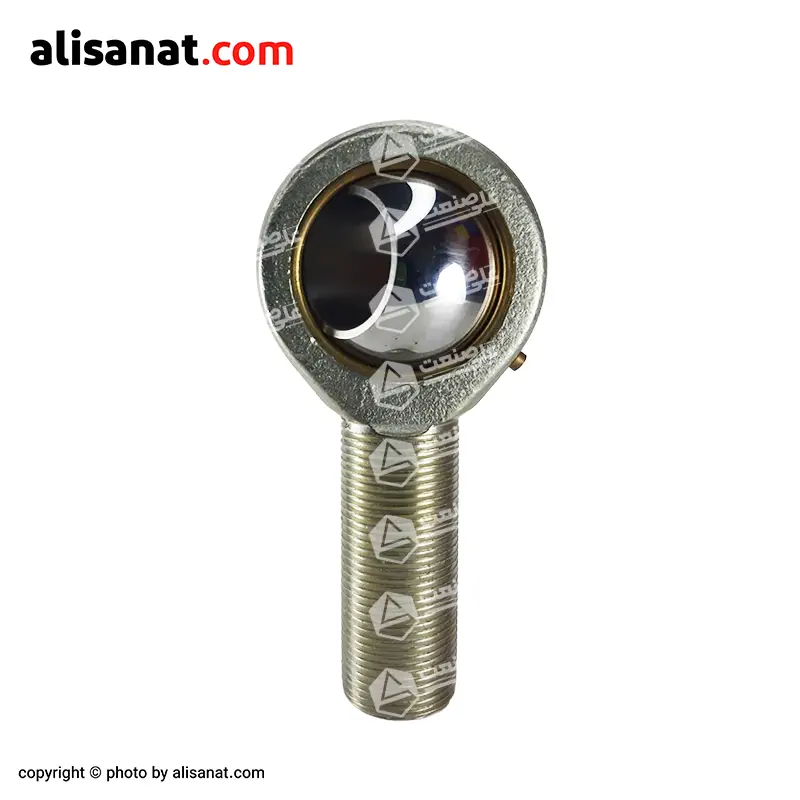

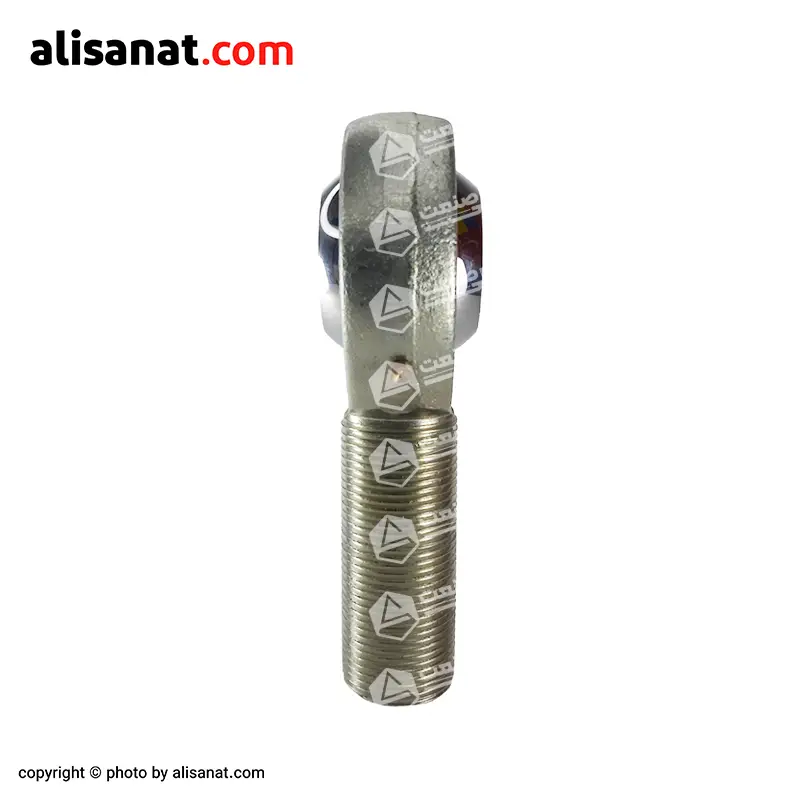

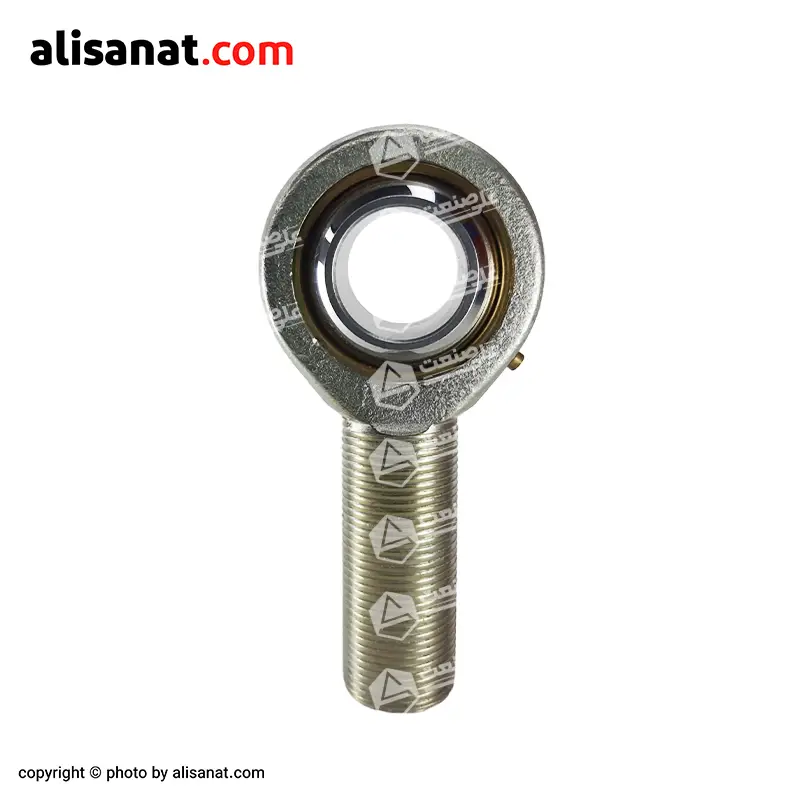

چشمی قرقری بیرون رزوه (POS) یا همان بلبرینگ مفصلی رزوه نری یک قطعه مکانیکی پرکاربرد است که برای اتصال سیلندرهای پنوماتیک و تجهیزات متحرک به سازه استفاده می‌ شود.

طراحی این قطعه به‌ گونه‌ ای است که همزمان دو قابلیت مهم را فراهم می‌ کند:

حرکت چرخشی روان حول محور (مانند یک بلبرینگ کروی)

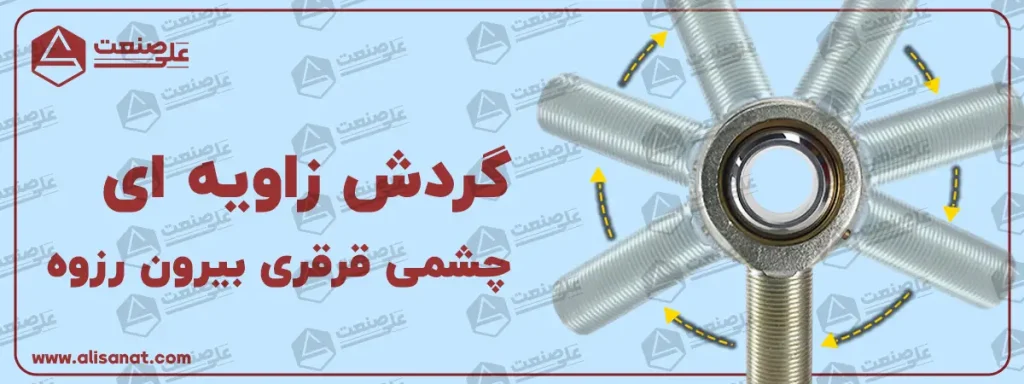

امکان انحراف زاویه‌ ای به طرفین برای جبران خطاها و فشارهای جانبی

این دو قابلیت باعث می‌ شود سیلندر یا تجهیز متصل‌ شده بتواند در شرایط کاری مختلف بدون ایجاد تنش اضافی به حرکت ادامه دهد.

در نتیجه، طول عمر سیلندر افزایش می‌ یابد و از مشکلاتی مانند شکستگی اتصالات یا توقف ناگهانی سیستم جلوگیری می‌ شود.

تفاوت چشمی قرقری POS با PHS

چشمی‌ های قرقری در دو مدل اصلی تولید می‌ شوند:

PHS (داخل رزوه): رزوه به صورت مادگی طراحی شده و اغلب در سر سیلندرها استفاده می‌ شود.

POS (بیرون رزوه): رزوه به شکل نری طراحی شده و مستقیماً در پایه یا سازه پیچ می‌ شود.

همین تفاوت در محل اتصال، دلیل اصلی انتخاب بین این دو مدل است.

چشمی بیرون رزوه POS به دلیل نصب ساده‌ تر و انعطاف بیشتر، در بسیاری از پروژه‌ ها به‌ عنوان گزینه‌ ی اصلی مورد استفاده قرار می‌ گیرد.

به زبان ساده:

چشمی بیرون رزوه POS مثل یک مفصل مقاوم و انعطاف‌ پذیر عمل می‌ کند که اتصال خشک و پرریسک سیلندر را به یک اتصال ایمن، روان و بادوام تبدیل می‌ کند.

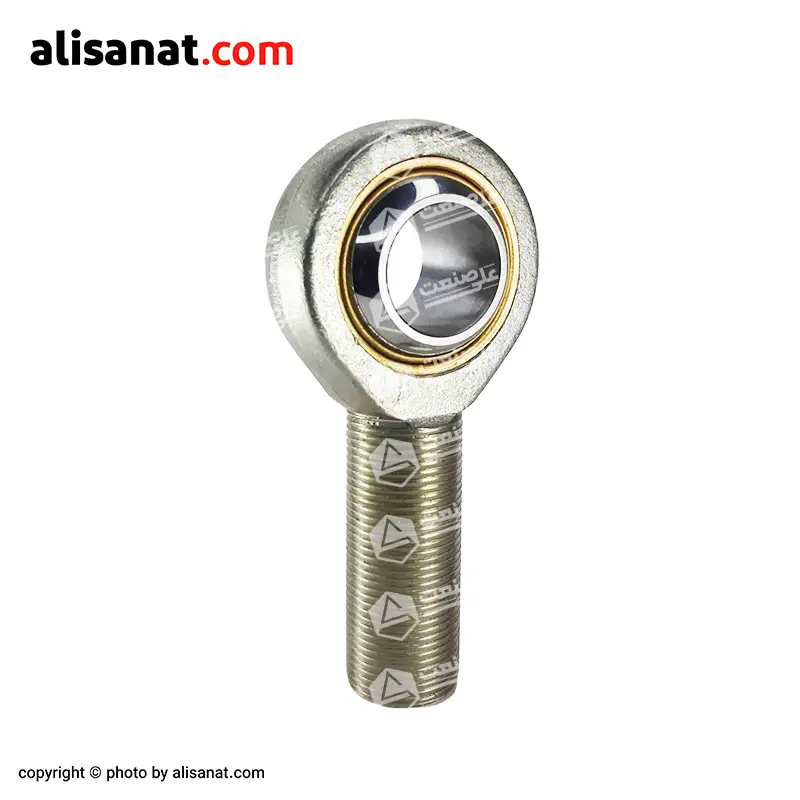

چشمی قرقری بیرون رزوه POS از چه متریالی ساخته می‌ شود؟

چشمی بیرون رزوه POS از چند بخش اصلی ساخته شده که هر کدام با متریال خاص خود طراحی شده‌ اند تا مقاومت، دوام و کارکرد روان قطعه تضمین شود:

بدنه اصلی (Housing):

ساخته‌ شده از فولاد مقاوم برای تحمل بارهای محوری و جانبی.

پوشش گالوانیزه روی بدنه، از زنگ‌ زدگی و خوردگی جلوگیری کرده و عمر مفید قطعه را افزایش می‌ دهد.

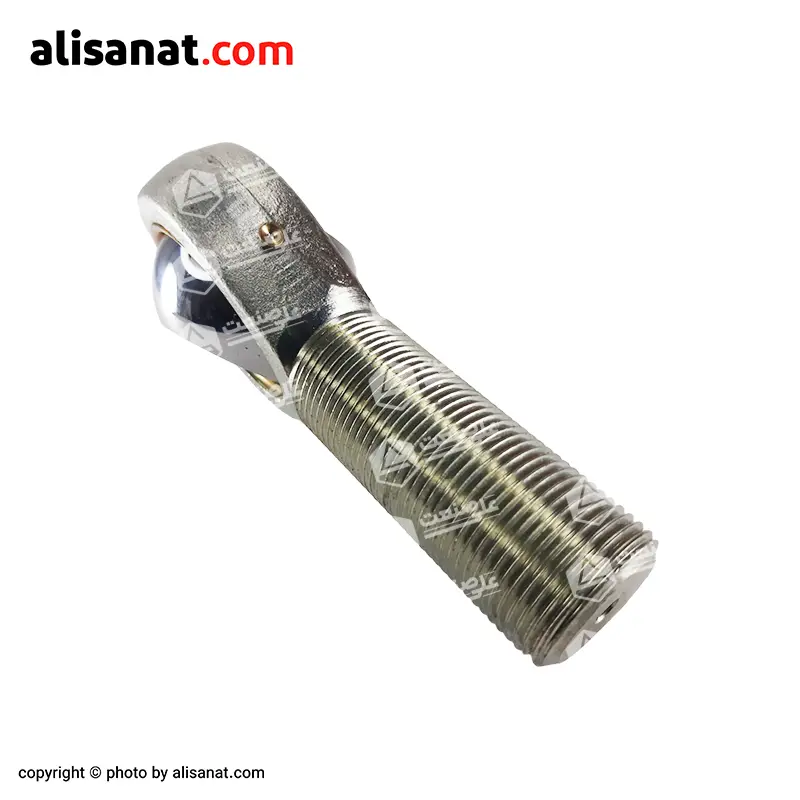

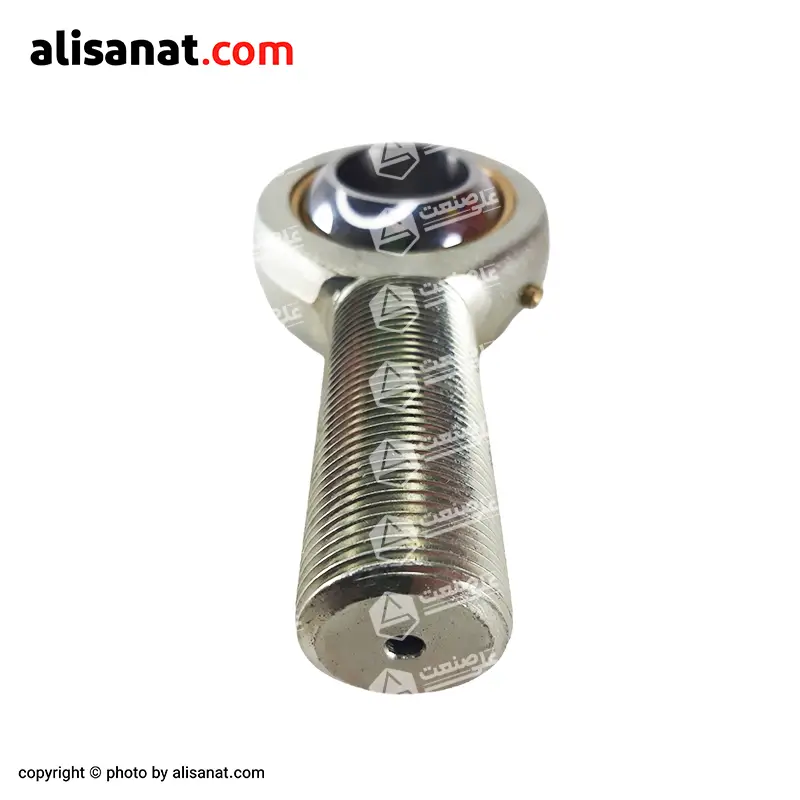

رزوه بیرونی (External Thread):

قسمت انتهایی قطعه به‌ صورت شفت نری رزوه‌ دار طراحی شده است.

این رزوه‌ ها معمولاً با دقت ماشین‌ کاری می‌ شوند تا در نصب دچار لقی یا هرز شدن نشوند.

بسته به نیاز پروژه، در دو نوع چپ‌ گرد و راست‌ گرد تولید می‌ شوند تا با شرایط مختلف مونتاژ سازگار باشند.

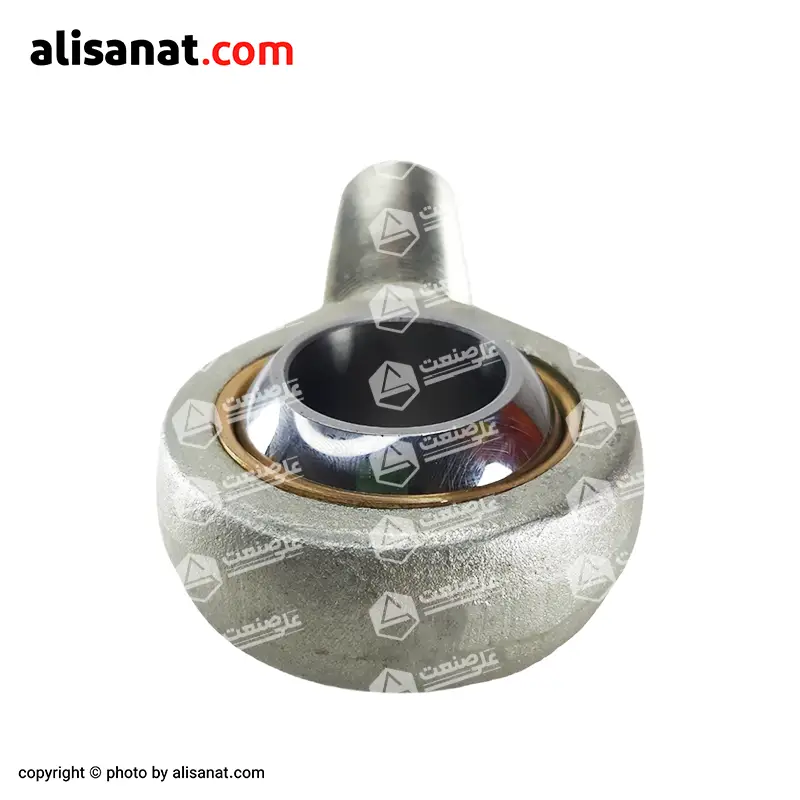

توپی کروی داخلی (Ball):

بخش متحرکی که امکان حرکت چرخشی روان و انحراف زاویه‌ ای به طرفین را فراهم می‌ کند.

برای افزایش دوام، سطح توپی معمولاً سخت‌ کاری و صیقل داده می‌ شود.

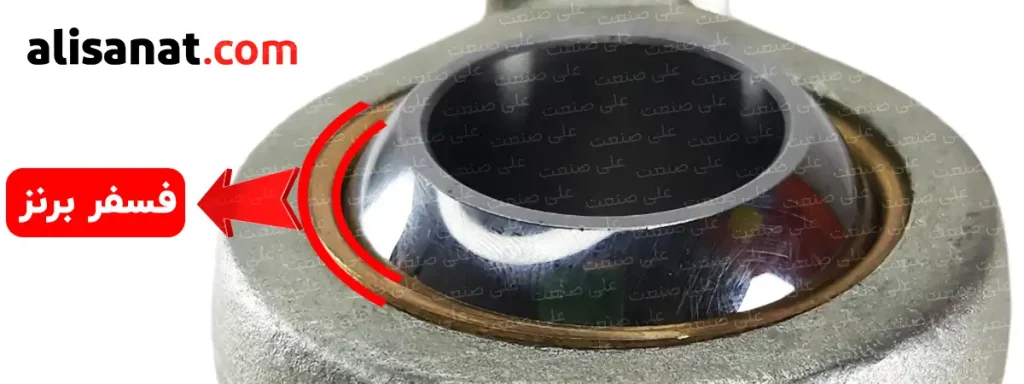

بوش یا لایه واسط (Liner):

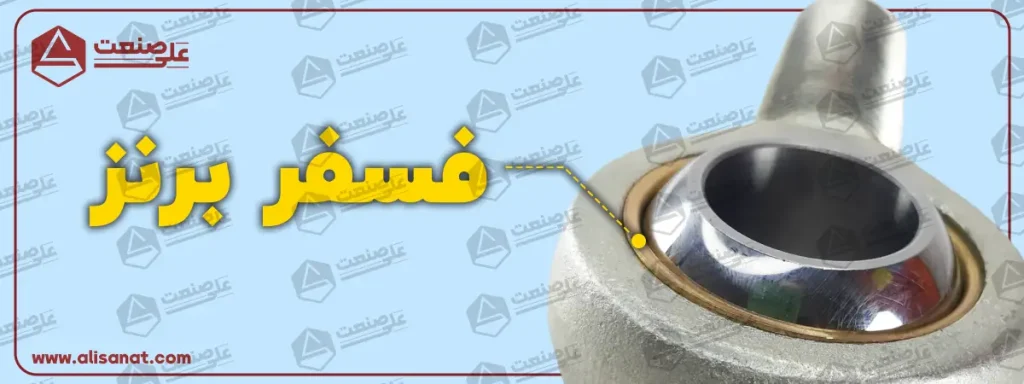

ناحیه‌ ی تماس بین توپی و بدنه با فسفر برنز پوشیده شده است.

فسفر برنز به دلیل مقاومت فوق‌ العاده در برابر سایش و اصطکاک بهترین متریال برای این بخش محسوب می‌ شود.

این لایه باعث حرکت روان توپی و جلوگیری از خوردگی و لقی در طولانی‌ مدت می‌ شود.
