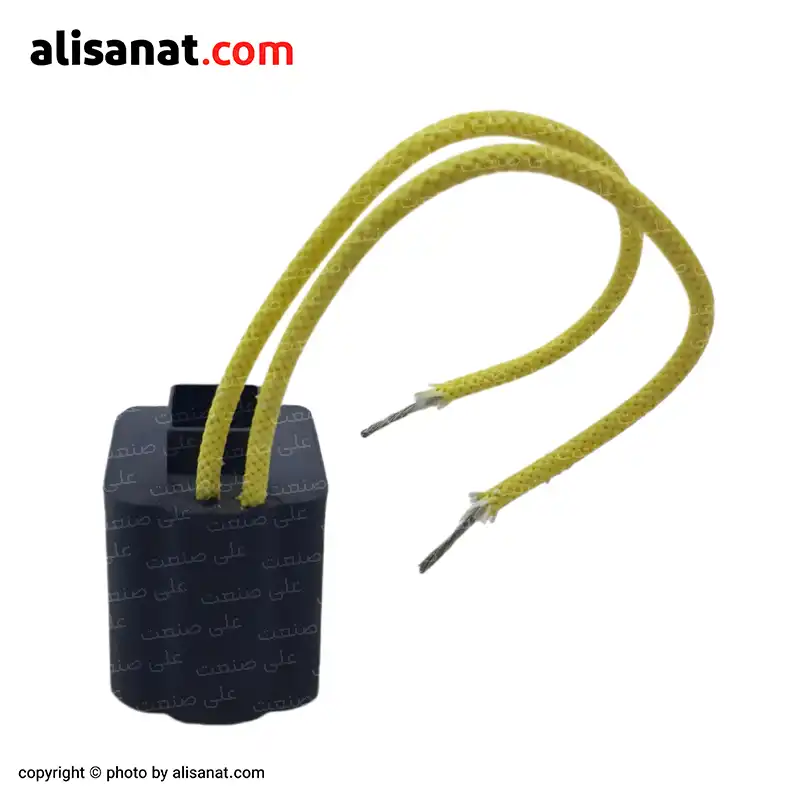

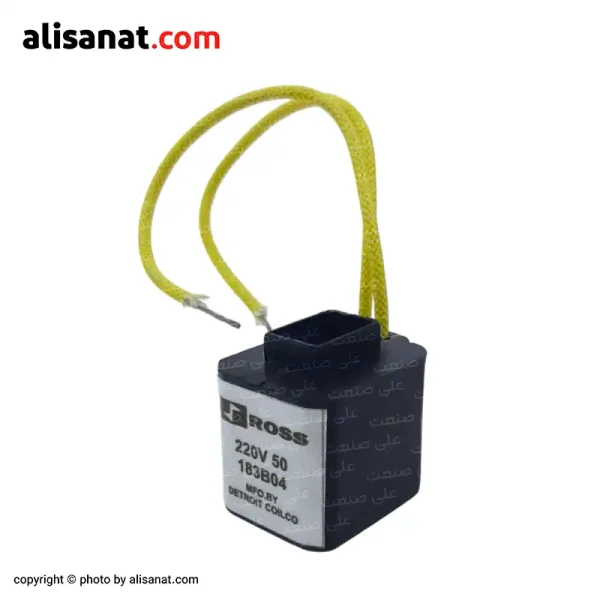

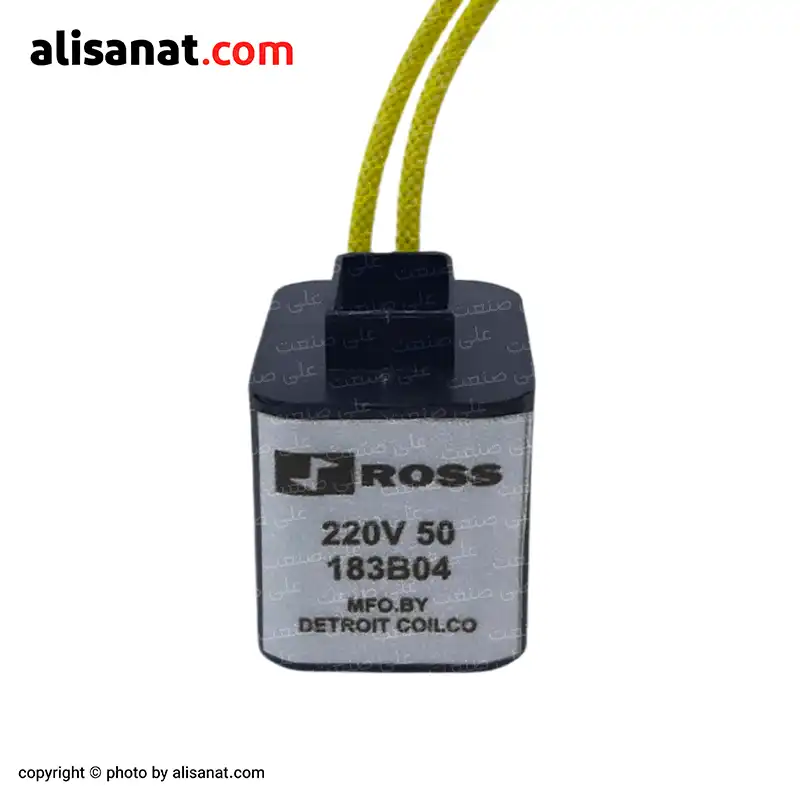

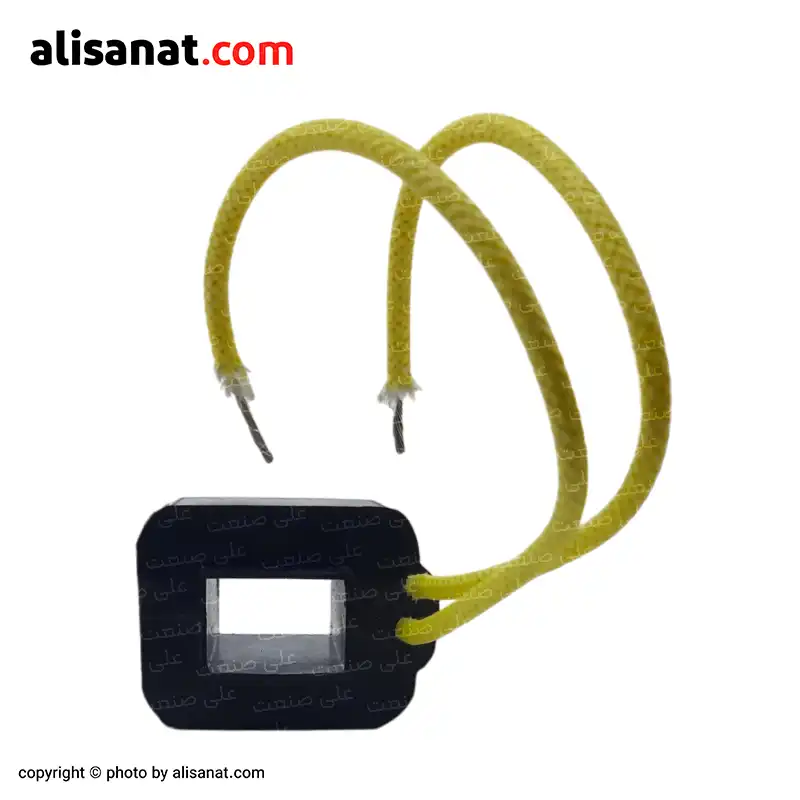

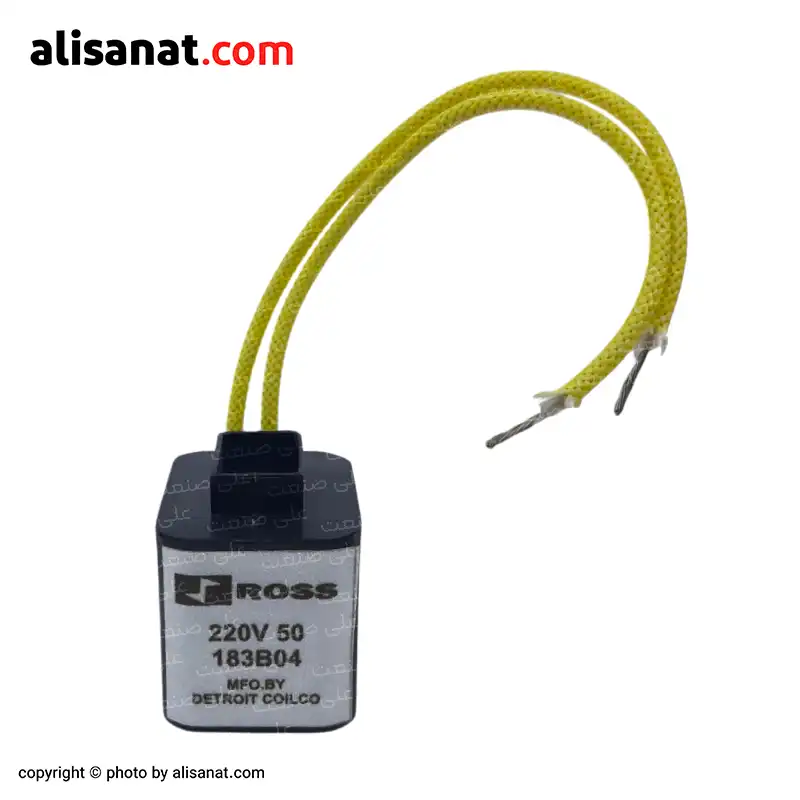

بوبین شیر برقی رس (ROSS)

بوبین شیر برقی رس (ross)

بوبین ها اجزای الکتریکی در شیر برقی های مختلف ( شیر برقی هیدرولیک ، شیر برقی پنوماتیک ) هستند و به عنوان یکی از اجزای حیاتی در این تجهیزات عمل می کنند.

وظیفه ی اصلی بوبین شیر برقی رس تولید میدان مغناطیسی برای عمل کردن این شیر می باشد

نقش بوبین شیر برقی رس در عملکرد سیستم

1 - بوبین شیر برقی ROSS با تبدیل جریان الکتریکی به میدان مغناطیسی، باعث جذب اسپول درون شیر می شود و مسیر سیال را باز و بسته می کند

2 - بوبین رس به دلیل کیفیت و دقت ساخت بالا ، واکنشی سریع نسبت به فرمان های صادره از سیستم دارد که این امر در سیستم های کنترل صنعتی بسیار مهم است

ساختار بوبین شیر برقی رس

بوبین رس از چندین جزء مهم تشکیل شده که هر کدام از آنها نقشی را در عملکرد این قطعه ایفا می کنند

1 - سیم پیچ یا coil : اصلی ترین قسمت بوبین سیم پیچ است که از سیم های مسی تشکیل شده و با توجه به میزان جریان عبوری از آن، قطر سیم ها تعیین می شود

2 - هسته ی فلزی : این بخش قطعه ای فولادی است که به شکل استوانه ای دایره یا مستطیل است ( با توجه به محل قرار گرفتن ). سیم پیچ مسی به دور این هسته پیچیده می شود

3 - قاب یا محفظه : قسمت بیرونی بوبین دارای محفظه ای از جنس پلاستیک مقاوم است که از بوبین در برابر عوامل خارجی مانند : گرد و غبار، رطوبت و ضربه محافظت می کند

4 - عایق : سیم پیچ ها به وسیله مواد رزینی یا پلاستیکی عایق می شوند تا از اتصال الکتریکی ناخواسته و ایجاد اتصالی جلوگیری شود

5 - کانکتور : این قسمت برای اتصال بوبین به منبع برق استفاده می شود که در این مدل بوبین شیر برقی رس، یک سیم نول و یک سیم فاز برای اتصال به محل مورد نظر از بوبین بیرون آمده است

نحوه عملکرد بوبین شیر برقی رس

عملکرد بوبین شیر برقی بر اساس تبدیل جریان الکتریکی به انرژی مغناطیسی است که این فرایند را در چند مرحله توضیح می دهیم

1 - زمانی که جریان الکتریکی به بوبین متصل می گردد، جریان الکتریکی ازسیم پیچ عبور کرده و در مرکز هسته یک میدان مغناطیسی تولید می کند

2 - بوجود آمدن میدان مغناطیسی باعث جذب CPM می شود و جابجایی این قطعه سبب حرکت اسپول درون شیر برقی می شود. با جابجایی اسپول مسیر سیال باز و بسته می شود

3 - قطع جریان الکتریکی منجر به از بین رفتن میدان مغناطیسی می شود و CPM به حالت اولیه باز می گردد

این چرخه به سرعت تکرار می شود و بوبین شیر برقی رس می تواند به صورت پیوسته و به خوبی از عهده ی این کار بر آید

نکته : به طور کلی اکثر بوبین ها توانایی اتصال الکتریکی با زمان زیاد را ندارند و این موضوع ارتباطی به کیفیت و برند بوبین ندارد

مدت زمان استاندارد برای متصل بودن جریان الکتریکی به بوبین بین 10 تا 15 ثانیه می باشد و برای حفاظت از بوبین باید این زمان را به حداقل برسانیم

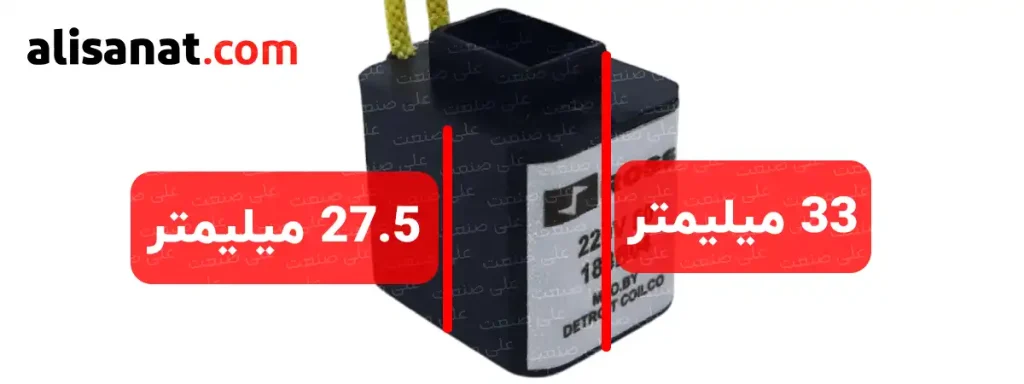

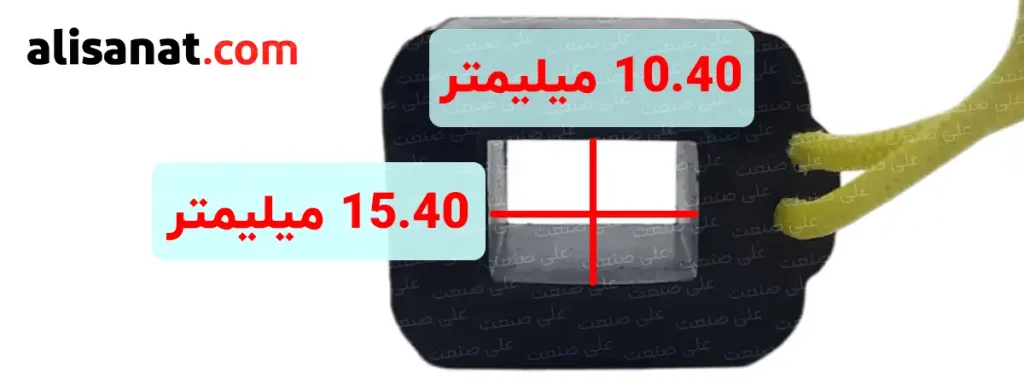

ابعاد بوبین شیر برقی ROSS

همانطور که در تصویر زیر مشخص شده است ، ارتفاع بوبین شیر رس در دو حالت قابل مشاهده می باشد
