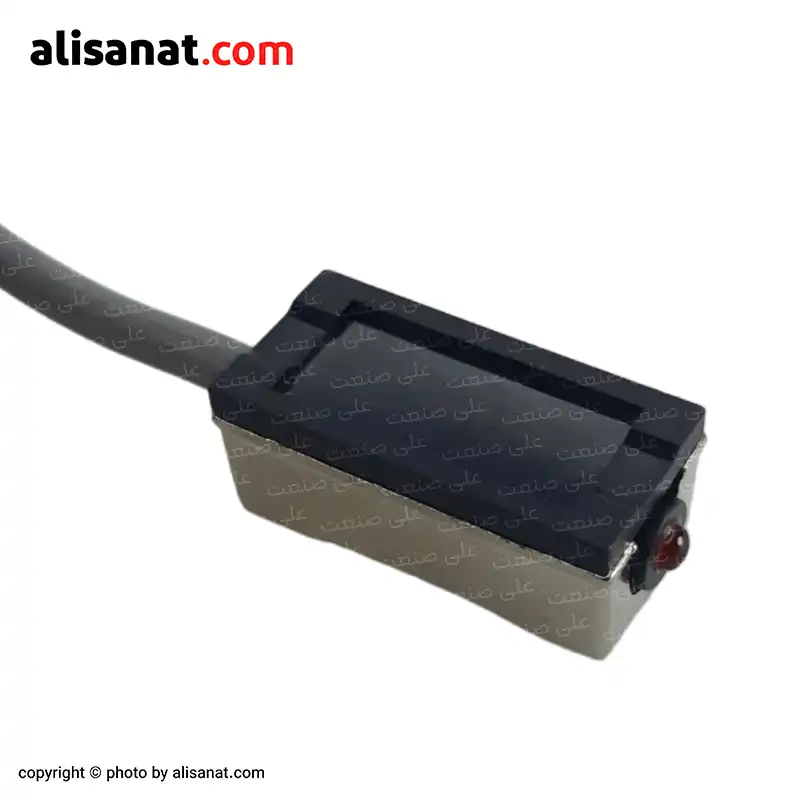

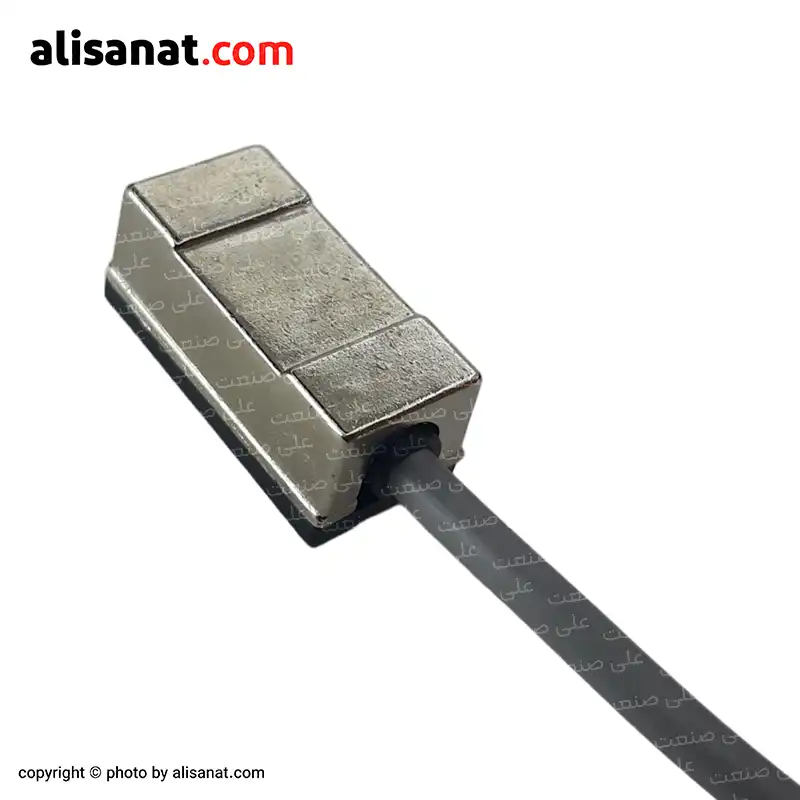

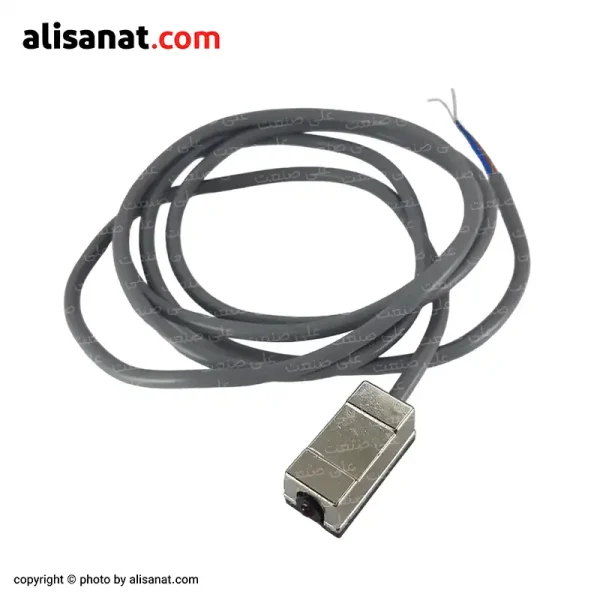

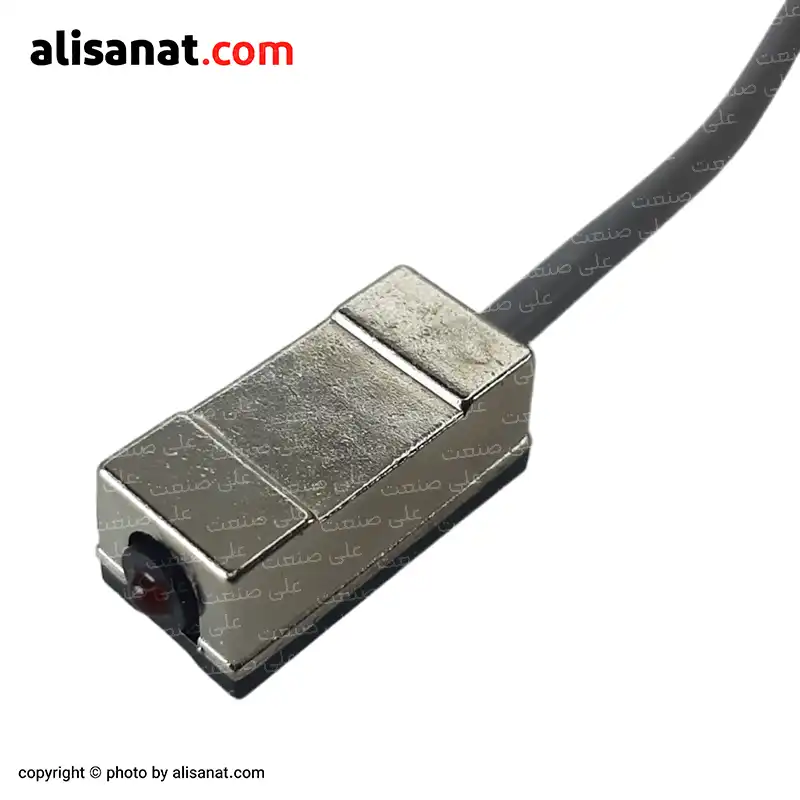

سنسور جک چهارمیل پنوماتیک
- قابل نصب برای انواع جک پنوماتیک چهارمیل
- قابل استفاده برای سایز های مختلف جک
- موجود در مدل های دو و سه سیم
- دارای چراغ LED برای رویت اپراتور
- با کیفیت و با دوام
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
170.000 تومان
فهرست مطالب
معرفی
سنسور جک چهارمیل پنوماتیک ، یکی از کابردی ترین قطعات برای کنترل کورس حرکتی جک چهارمیل !!
سنسور جک چهارمیل پنوماتیک قطعه ای حساس به مگنت و یا هر جسم دارای میدان مغناطیسی است که با قرار گرفتن در محلی که دارای این ویژگی باشد ، یک سوئیچ الکتریکی را ارسال می کند
می توان از این سوئیچ الکتریکی در جهت مطلع کردن اپراتور از موقعیت سیلندر و یا روشن و خاموش کردن یک قطعه و یا راه اندازی یک سیستم استفاده کرد
از این مدل سنسور ، بیشتر برای جک پنوماتیک چهارمیل استفاده شده و به همین دلیل هم به نام سنسور جک پنوماتیک شناخته می شود
اساس عملکرد این سنسور جک چهارمیل پنوماتیک به شکل NO یا همان نورمال اوپن است اما می توان از مدل های سه سیم یا مدل هایی که قابلیت استفاده به شکل NC یا همان نورمال کلوز را هم دارند هم بر روی جک پنوماتیک چهارمیل استفاده کرد
بر روی پیستون جک پنوماتیک چهارمیل یک رینگ آهنربا قرار داده شده تا سیلندر پنوماتیک قابلیت نصب سنسور را داشته باشد
بر همین اساس جک های پنوماتیک چهارمیلی که در پیستون آن ها آهنربا وجود داشته باشد ، در انتهای کد فنی آن ها ، حرف S به شکل لاتین به نمایش در می آید
نحوه نصب سنسور جک جک چهارمیل پنوماتیک

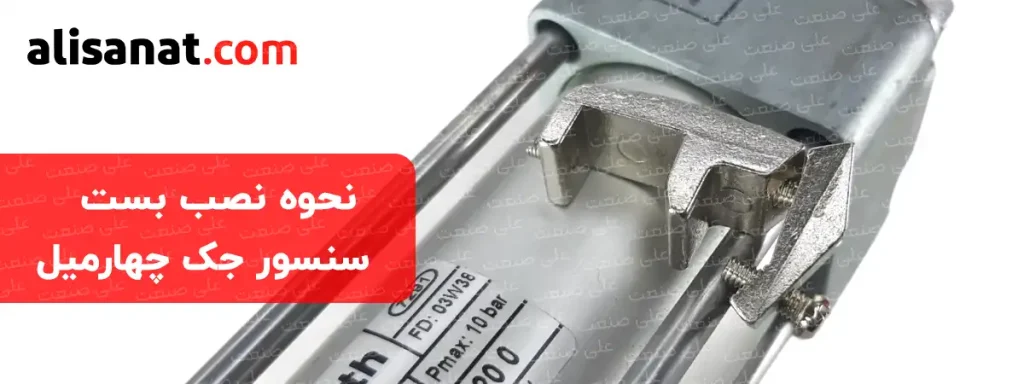

سنسور جک چهارمیل پنوماتیک به وسیله یک بست سنسور جک چهارمیل نصب می شود
مدل های مختلف از سنسور جک چهارمیل و یا دیگر سنسور های سیلندر در فروشگاه علی صنعت موجود بوده و در سریعترین زمان ممکن به دست شما می رسد

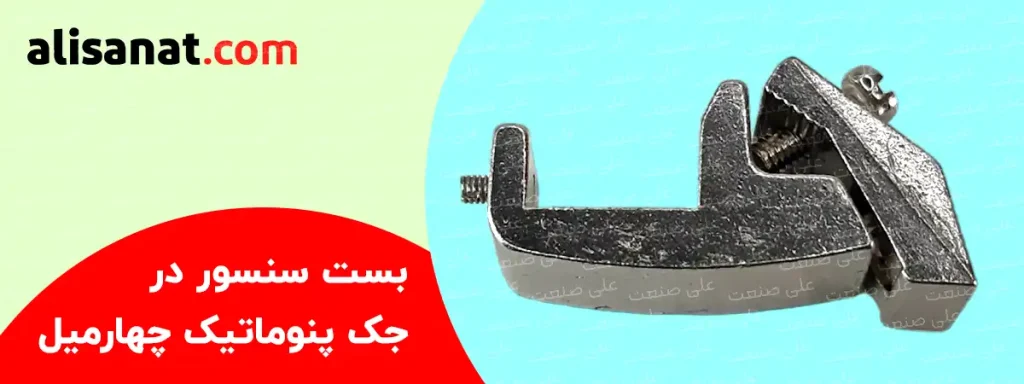

بست سنسور جک چهارمیل ، قطعه ای است که سنسور را در هر نقطه از بدنه جک چهارمیل ، ثابت نگه می دارد و با توجه به ناحیه ای که نیاز به فرمان گرفتن در آن نقطه ، توسط سنسور جک پنوماتیک چهارمیل باشد ، تنظیم می شود
بست سنسور جک پنوماتیک چهارمیل دو پیچ بر روی بدنه خودش دارد

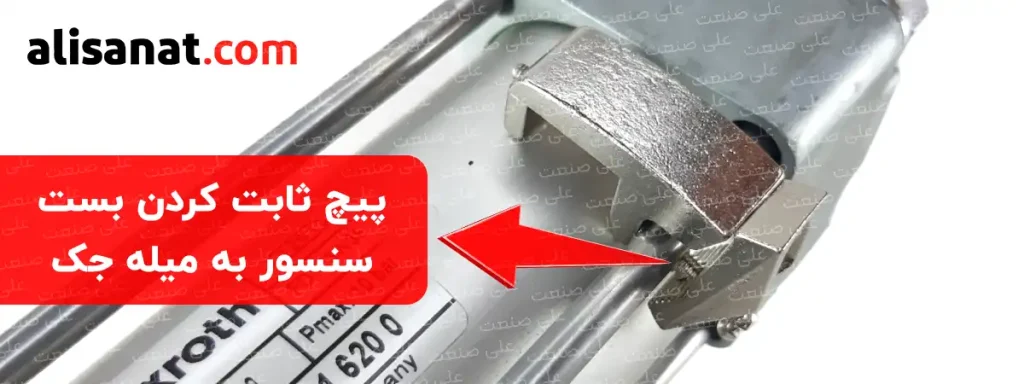

یک پیچ برای گرفتن میله جک پنوماتیک و پیچ دیگر برای فیکس کردن سنسور جک چهارمیل پنوماتیک است
پیچ ثابت نگه داشتن بست سنسور جک چهارمیل پنوماتیک ، به شکل متحرک طراحی شده است تا به هر سایزی از جک پنوماتیک چهارمیل در سایز های :
160 - 125 - 100 - 80 - 63 - 50 - 40 - 32
قابلیت نصب را داشته باشد
و در نهایت نیز با قرار دادن سنسور جک پنوماتیک چهارمیل ، نصب سنسور را کامل کرده و در هر نقطه از کورس حرکتی جک از آن استفاده می کنیم

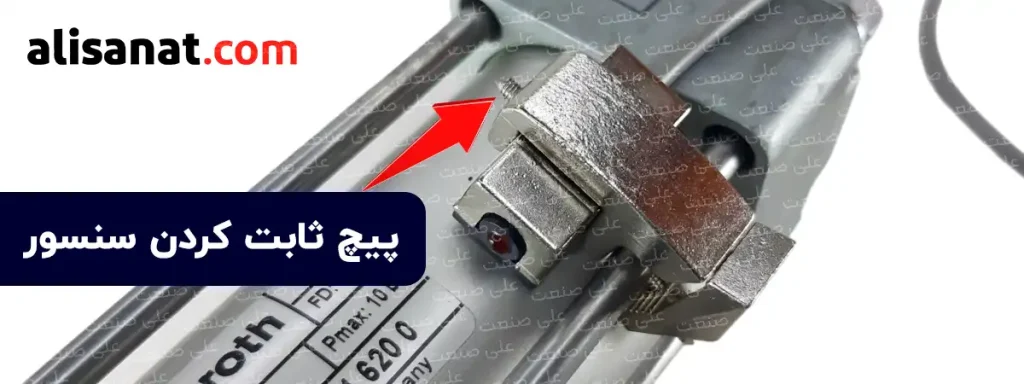

پس از نصب سنسور جک چهارمیل پنوماتیک باید نسبت به محکم کردن پیچی که در بالای آن قرار گرفته است توجه داشته باشیم تا سنسور جک چهارمیل پنوماتیک از محل تنظیم شده جابجا نشود
و همچنین باید توجه داشته باشیم این پیچ نباید به مقدار زیادی سفت شود تا به بدنه سنسور جک چهارمیل آسیب وارد کند
سنسور های مخصوص سیلندر پنوماتیک انواع مختلفی دارد که برای مدل های مختلف سیلندر به کار گرفته می شود
به طور مثال سنسور جک DNC پنوماتیک ، یک سنسور شیاری است که به همان نام سنسور جک DNC شناخته می شود و یا سنسور جک کامپکت و یا سنسور جک قلمی و ... که طریقه نصب برای هر یک از آن ها با دیگری تفاوت دارد ولی به طور کلی عملکردی یکسان دارند

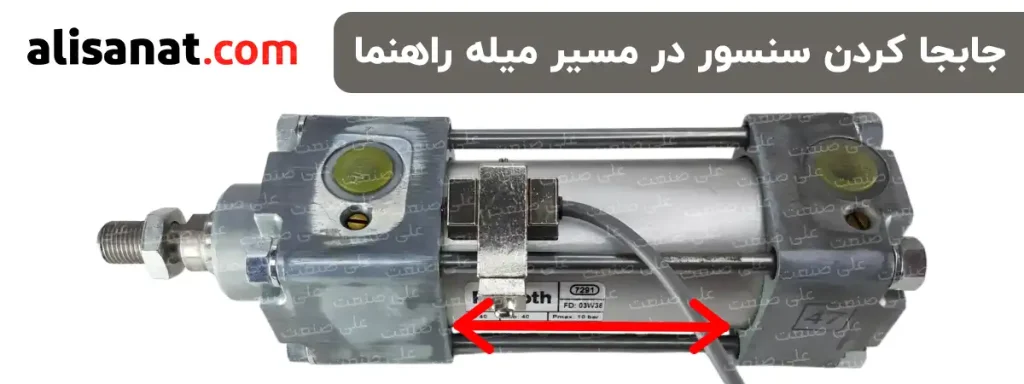

سنسور جک چهارمیل پنوماتیک در هر نقظه از مسیر کورس حرکتی جک ، قابل نصب بوده و می توان از چندین سنسور در یک سیلندر نیز بدون هیچ مشکلی استفاده کرد
سنسور ها نقش بسیار مهمی در عملکرد تجهیزات هیدرولیک و پنوماتیک از خودشان نشان می دهند و بخشی جدا نشدنی در افزایش امنیت و دقت سیستم به شمار می روند
به وسیله سنسور جک چهارمیل پنوماتیک ، چه امکانی را می توان به وجود آورد؟
به طور مثال اگر یک جک پنوماتیک چهارمیل داشته باشیم که 1 متر کورس حرکتی داشته باشد و بخواهیم به این جک فرمان دهیم که مثلا با رسیدن به کورس 20 سانتی متر ، 5 ثانیه توقف کن و بعد تا کورس 60 سانتی متر ادامه حرکت بده و پس از آن با فشردن شاسی که در جلوی اپراتور نصب شده است ، جک را به نهایت کورس حرکتی خودش یعنی 1 متر به سمت جلو حرکت بده !!
بدون شک راحت ترین روش ممکن استفاده از دو سنسور جک چهارمیل پنوماتیک ، یکی در کورس 20 سانتی متر و دیگری در کورس 60 سانتی متر است که با کمک گرفتن از رله ها و دیگر تجهیزات الکتریکی ، امکان عملکرد جک پنوماتیک چهارمیل به این شکل را برایمان ممکن می کند
مشخصات
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
پلاستیک |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| ولتاژ این عدد نشان دهنده ی ولتاژی است که قطعه به وسیله ی آن فرمان گرفته و کار خود را انجام می دهد |
مولتی ولتاژ |
| مورد مصرف این مقدار بیانگر این است که این کالا برای این مدل یا سایز از تجهیز طراحی شده است |
جک پنوماتیک |
