رابط تابلویی پنوماتیک

رابط تابلویی پنوماتیک چیست؟

در سیستم های پنوماتیک اتصالات نقشی حیاتی و مهم دارند که با توجه به نیاز های سیستم از انواع مختلفی استفاده می کنیم

به طور کلی از اتصالات پنوماتیک برای اتصال شیلنگ پنوماتیک به یک محل مشخص ، تغیر سایز اتصال ، ارتباط بین تجهیزات و ... استفاده می شود

اتصالات پنوماتیک از نظر نوع کانکشن اتصال چه در قسمت شیلنگ خور و چه در قسمتی که با رزوه به محل مورد نظر وصل می شوند متفاوت بوده اما در نهایت تمام آنها وظیفه انتقال سیالات به محل مورد نظر را بر عهده دارند

فشار کاری ، جهت نصب شیلنگ ، جنس شیلنگ ، دما ، سایز شیلنگ و... عواملی هستند که ما را مجبور به استفاده از انواع مختلف اتصالات می کنند ، انتخاب اتصال مناسب برای بهینه سازی و ایمنی سیستم های پنوماتیک بسیار مهم است

رابط تابلویی پنوماتیک یکی از انواع این اتصالات است که روی تابلوهای پنوماتیکی متصل می شود و همانطور که از نامش مشخص است رابطی بین دو شیلنگ پنوماتیک با سایز یکسان است

مزیت استفاده از رابط تابلویی پنوماتیک

در سیستم های پنوماتیکی ما با تعداد زیادی از شیلنگ ها و لوله های انتقال جریان سیال مواجه هستیم و برای اینکه دچار آشفتگی و اشتباه در بکارگیری آنها نشویم از تابلو هایی همانند تابلو برق یا مدل های دیگر استفاده می کنیم

حال برای اینکه بتوانیم شیلنگ های انتقال جریان سیال را که خارج از تابلو هستند به داخل تابلو متصل کنیم ، اتصال رابط تابلویی پنوماتیک گزینه ی مناسبی برای این کار می باشد

اندازه این نوع اتصال کوچک بوده و مقاومت بالایی دارد و به علت ثابت بودن رابط تابلویی پنوماتیک بر روی تابلوی تقسیم ، به راحتی می توان شیلنگ ها را از هم متمایز کرد

یکی دیگر از مزیت های رابط تابلویی پنوماتیک فیتینگی ( فشاری ) بودن آن است

یعنی دیگر نیازی به بازکردن مهره و اتصال یا تعویض شلنگ ندارد ، به راحتی با فشار دادن سر شیلنگ به داخل پورت وارد شده و در جای خود فیکس و آب بند می شود و برای بیرون کشیدن شیلنگ پنوماتیک کافیست گپ پلاستیکی روی اتصال را به داخل فشار داده تا خار های درون آن باز شده و شیلنگ به راحتی خارج شود

نحوه اتصال رابط تابلویی پنوماتیک

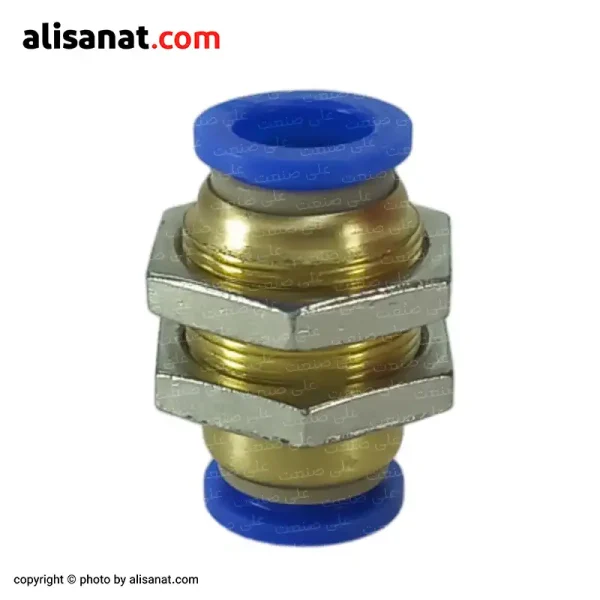

شکل ظاهری این مدل از رابط تابلویی پنوماتیک به صورت مستقیم بوده و بر روی تمام بدنه آن رزوه وجود دارد که به وسیله دو مهره به تابلو ، متصل و ثابت می شود
