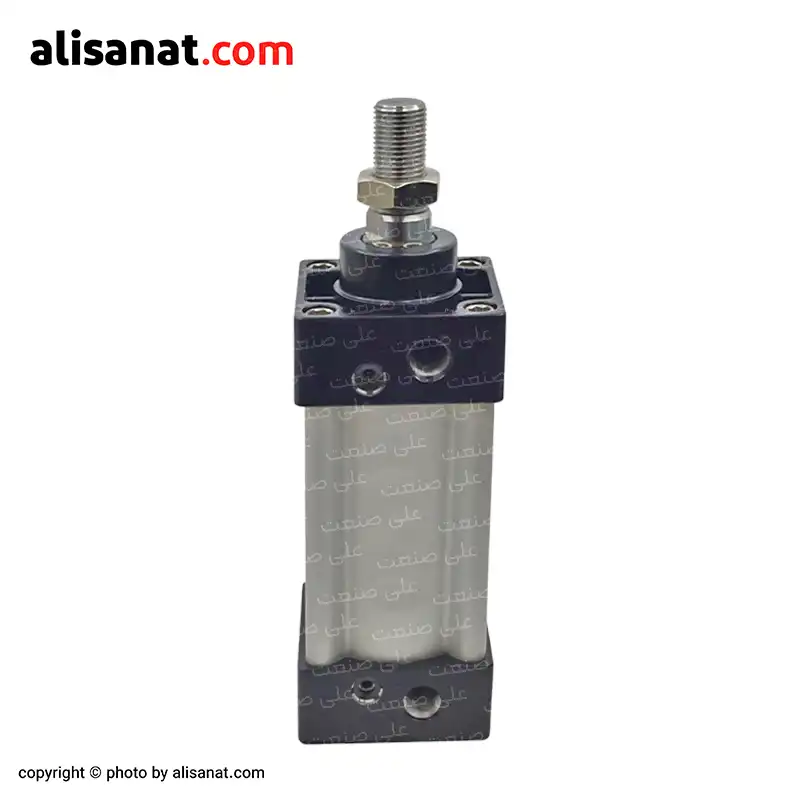

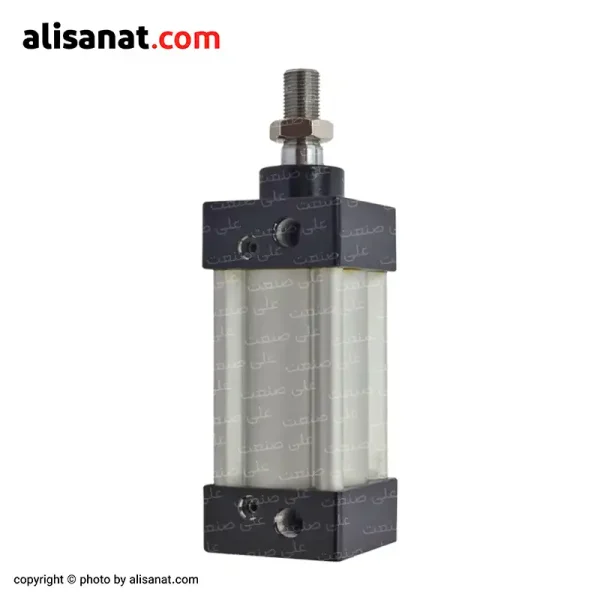

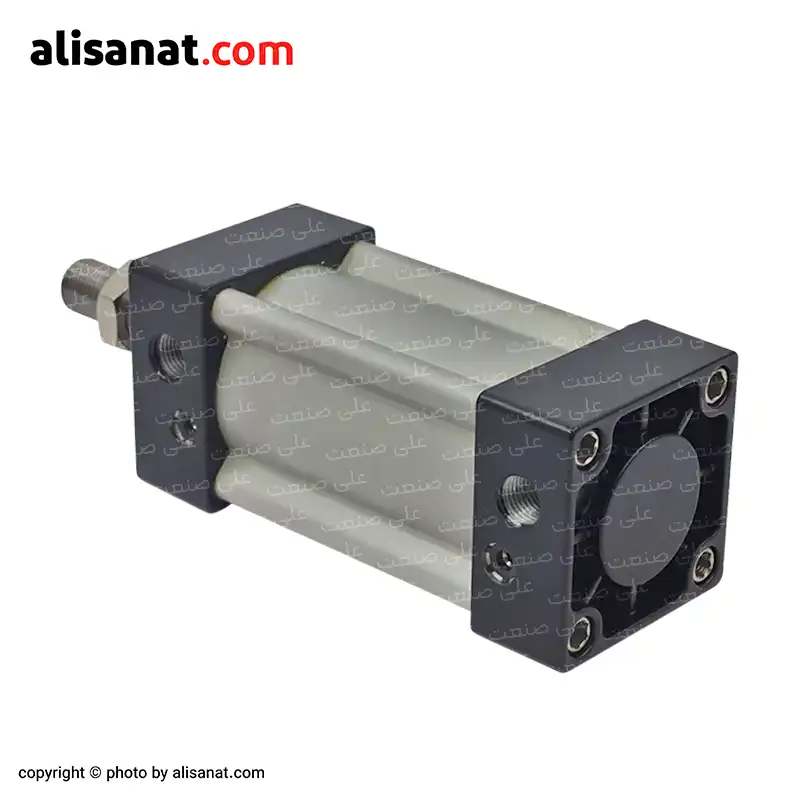

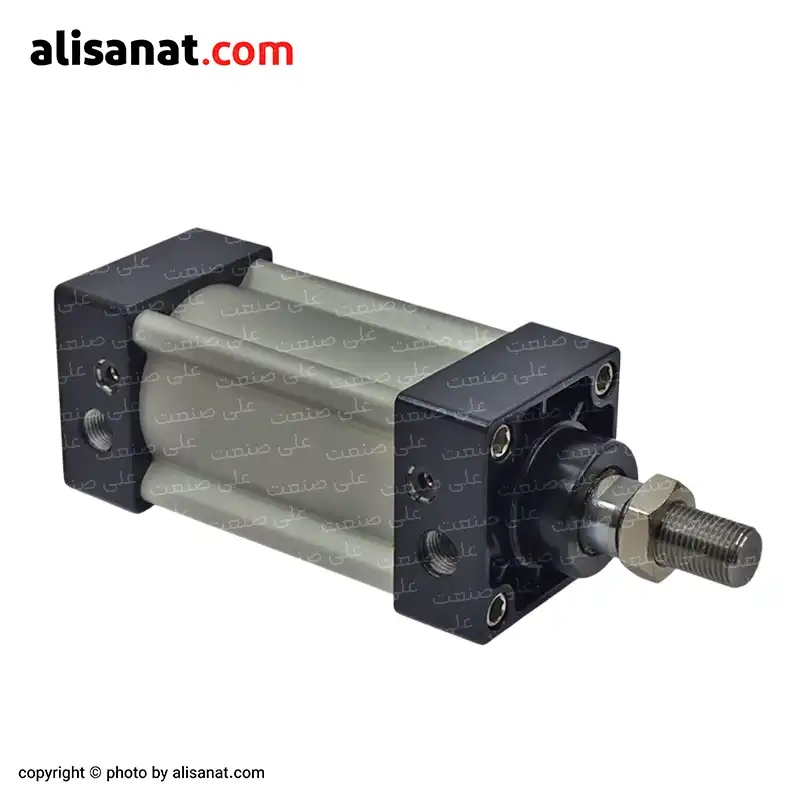

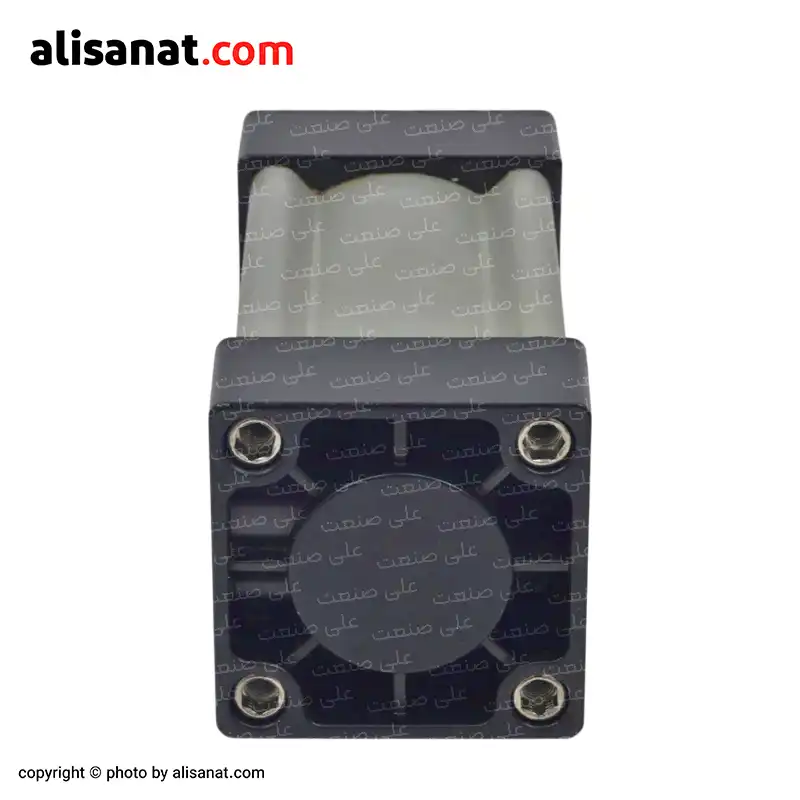

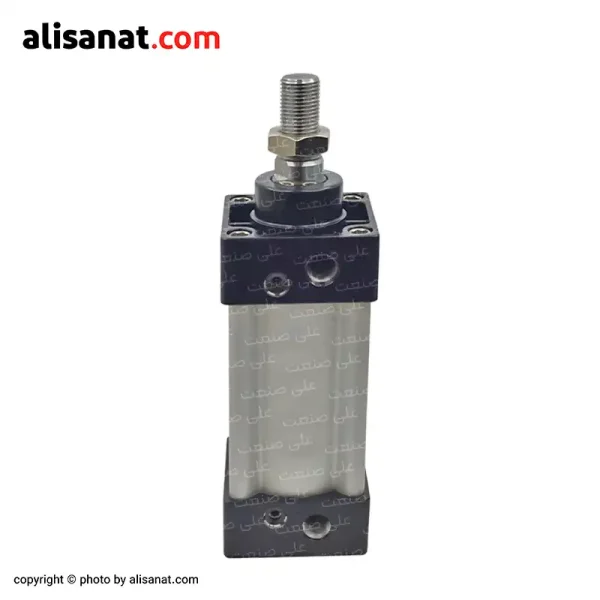

جک پنوماتیک میل مخفی (پروفیلی)

جک پنوماتیک میل مخفی (پروفیلی)

تا چند سال پیش، جک‌ های پنوماتیک چهار میل یکی از رایج‌ ترین عملگرهای خطی در ماشین‌ آلات صنعتی بودند.

این جک‌ ها با ساختار ساده و عملکرد قابل‌ اعتماد، نیاز بسیاری از خطوط تولید را برطرف می‌ کردند.

اما با تغییر نیازهای صنعت و پیشرفت طراحی تجهیزات، نسل تازه‌ ای از جک‌ های پنوماتیک وارد بازار شد که به‌ سرعت توجه مهندسان و طراحان را جلب کرد.

جک پنوماتیک میل مخفی یا همان جک پنوماتیک پروفیلی.

این مدل با ظاهری منسجم‌ تر و قابلیت‌ های بهبود‌ یافته، در بسیاری از پروژه‌ های جدید جایگزین مدل‌ های قدیمی‌ تر شده و به یکی از انتخاب‌ های اصلی در اتوماسیون صنعتی تبدیل شده است.

جک پنوماتیک میل مخفی چیست؟

جک پنوماتیک میل مخفی، که با نام جک پروفیلی نیز شناخته می‌ شود، نوعی عملگر بادی است که در آن چهار میل نگه‌ دارنده به‌ جای قرار گرفتن در بیرون بدنه، در شیارهای داخلی یک پروفیل یکپارچه جای گرفته‌ اند.

این تغییر در ساختار، علاوه بر ایجاد ظاهری منظم و محافظت بهتر از میله ها، استحکام مکانیکی مجموعه را نیز افزایش می‌ دهد.

این جک‌ ها معمولاً در دو نسخه اصلی تولید می‌ شوند:

مدل ساده: بدنه پروفیلی بدون شیار نصب سنسور، مناسب کاربردهای عمومی که به آن جک پنوماتیک su هم می گویند.

مدل شیاردار: دارای شیار مخصوص نصب سنسور مغناطیسی برای پایش موقعیت پیستون در حین کار که به آن sut نیز می گویند.

طراحی یکپارچه بدنه، ضمن تسهیل نصب تجهیزات جانبی و سنسور، مقاومت سازه‌ ای بالاتری ایجاد کرده و از فرسایش زود هنگام قطعات داخلی جلوگیری می‌ کند.

به همین دلیل، این نوع جک در بسیاری از خطوط تولید مدرن جایگزین مدل‌ های چهار میل سنتی شده است.

تفاوت جک پنوماتیک میل مخفی با سایر جک‌ های پنوماتیک

از نظر عملکرد، هر سه نوع جک پنوماتیک میل مخفی، چهار میل و گرد، وظیفه یکسانی دارند: تبدیل انرژی هوای فشرده به حرکت خطی.

با این حال، طراحی بدنه و نحوه مونتاژ قطعات تفاوت‌ هایی ایجاد کرده که بر مقاومت، قابلیت نصب و سهولت نگهداری تأثیر می‌ گذارد:

1. محل قرارگیری میل‌ ها

چهار میل: میل‌ های نگه‌ دارنده در چهار گوشه بدنه و به‌ صورت کاملاً بیرونی نصب می‌ شوند.

میل مخفی: میل‌ ها در شیارهای داخلی بدنه پروفیلی جای می‌ گیرند و از بیرون قابل مشاهده نیستند.

جک گرد: فاقد میل نگه‌ دارنده مجزا بوده و بدنه لوله‌ ای یکپارچه دارد.

2. مقاومت سازه‌ ای

چهار میل: در فشارهای بالا یا کورس‌ های بلند، احتمال تغییر شکل صفحات انتهایی و انحراف میل‌ ها وجود دارد.

میل مخفی: بدنه پروفیلی یکپارچه همراه با میل‌ های داخلی، پایداری بیشتری در برابر خمش و فشار ایجاد می‌ کند.

جک گرد: به دلیل قطر کم بدنه، مقاومت مکانیکی کمتری نسبت به دو مدل دیگر دارد.

3. نصب سنسور

چهار میل و جک گرد: برای نصب سنسور مغناطیسی، معمولاً نیاز به بست سنسور یا پایه جداگانه است.

میل مخفی: در مدل‌ های شیاردار، شیار مخصوص نصب مستقیم سنسور روی بدنه تعبیه شده است.

4. ایمنی و ظاهر

چهار میل: میل‌ های بیرونی در معرض تماس مستقیم با دست یا اشیاء هستند.

میل مخفی: طراحی یکپارچه بدنه خطر تماس نا خواسته را کاهش داده و ظاهر یکدست‌ تری ایجاد می‌ کند.

جک گرد: ابعاد کوچک‌ تر دارد اما از نظر ایمنی مشابه چهار میل است.

5. قابلیت سرویس

چهار میل: به دلیل ساختار باز، باز و بسته‌ کردن و تعویض قطعات سریع‌ تر انجام می‌ شود.

میل مخفی: به دلیل طراحی بسته بدنه پروفیلی، زمان و دقت بیشتری برای بازکردن نیاز دارد.

جک گرد: در برخی مدل‌ ها، دسترسی به اجزای داخلی محدودتر است و تعمیرات به ابزار ویژه نیاز دارد.

ساختار جک پنوماتیک میل مخفی

 1- بدنه پروفیلی یکپارچه

• ساخته‌ شده از آلومینیوم اکسترود شده با مقاومت مکانیکی بالا و وزن سبک
• چهار میل نگه‌ دارنده در شیارهای داخلی بدنه قرار گرفته و از بیرون قابل مشاهده نیستند
• در مدل‌ های شیاردار، کانال مخصوص نصب سنسور مغناطیسی روی بدنه تعبیه شده است
