واحد مراقبت پنوماتیک شاکو ، تجهیزی با قیمت مناسب ، ساخت کشور تایوان
عملکرد تجهیزات پنوماتیک تا حد زیادی به کیفیت و شرایط هوای فشرده ورودی بستگی دارد.
هوایی که مستقیماً از کمپرسور وارد مدار می شود، برای استفاده در جک ها، شیرها و سایر تجهیزات پنوماتیکی به آماده سازی و تنظیم نیاز دارد.
واحد مراقبت پنوماتیک شاکو (دوتیکه) برای قرار گرفتن در مسیر هوای فشرده و آماده سازی آن پیش از ورود به تجهیزات پنوماتیکی مورد استفاده قرار می گیرد.

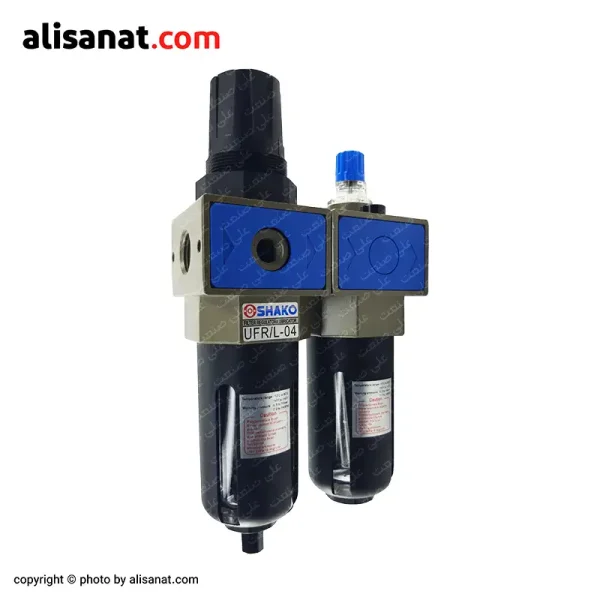

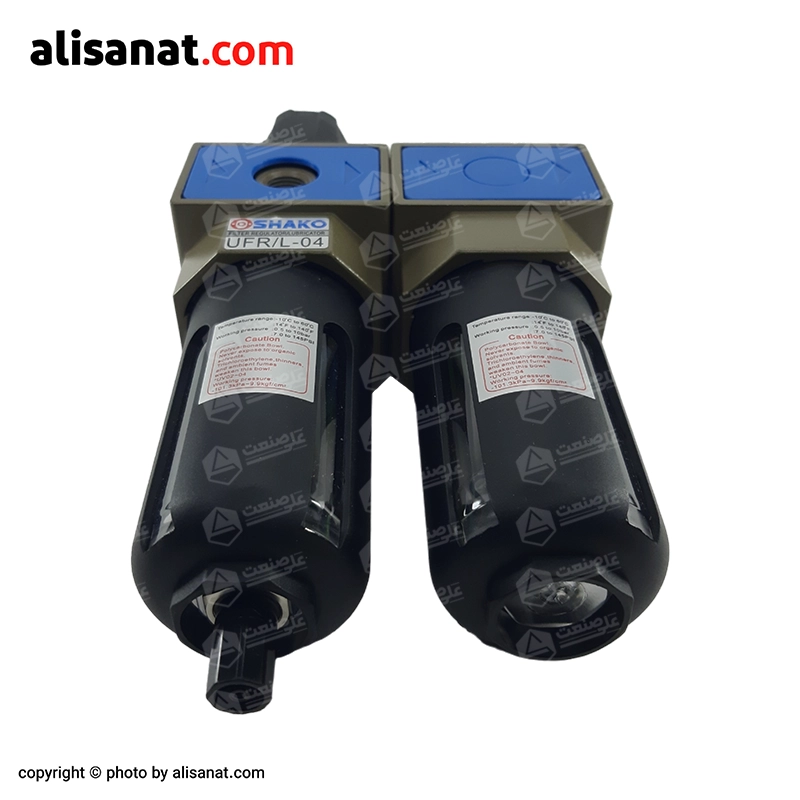

معرفی واحد مراقبت پنوماتیک شاکو (2 تیکه)
واحد مراقبت پنوماتیک شاکو دوتکه یک مجموعه FRL با طراحی دو واحدی است که از یک فیلتر رگلاتور و یک روغن زن تشکیل می شود.
در این ساختار، فیلتر و رگلاتور در یک بدنه مشترک قرار گرفته اند و روغن زن به عنوان بخش دوم مجموعه در کنار آن قرار می گیرد.
این محصول توسط SHAKO برای مدارهای پنوماتیک در سایزها و پیکربندی های مختلف تولید شده و مدل موردنظر در این مقاله، از نوع دوتکه است.

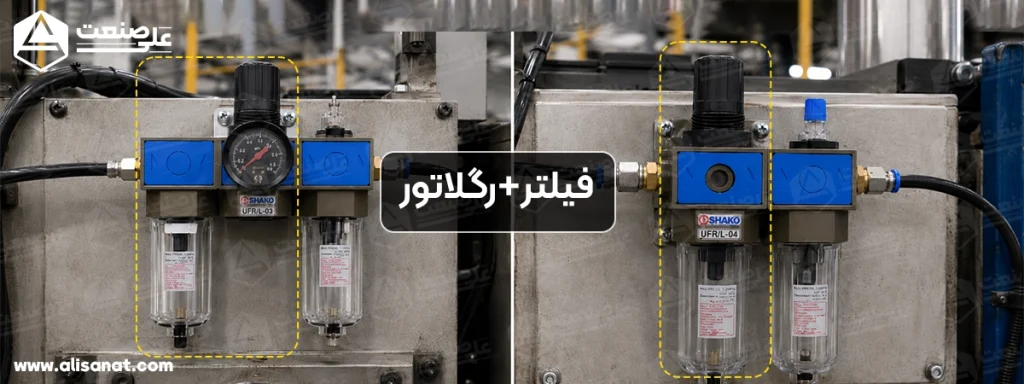

تفاوت اصلی این ساختار با واحدهای سه تکه در نحوه ترکیب اجزای آن است؛ در مدل دوتکه، فیلتر و رگلاتور یک واحد مشترک را تشکیل می دهند.
در ادامه، ابتدا نحوه عملکرد این مجموعه را بررسی می کنیم و سپس ساختار و اجزای تشکیل دهنده آن را به صورت دقیق تر توضیح خواهیم داد.
کیفیت واحد مراقبت شاکو در سطح متوسط رو به بالاست و برای افرادی که تمایلی به خرید واحد مراقبت های ساخت چین نداشته و توان خرید واحد مراقبت های اروپایی را هم ندارند ، واحد مراقبت شاکو ساخت تایوان به شدت توصیه می شود
نحوه عملکرد واحد مراقبت پنوماتیک شاکو دوتکه
اگر بخواهیم عملکرد واحد مراقبت پنوماتیک شاکو دوتکه را به صورت ساده بیان کنیم، آماده سازی هوای فشرده در این مجموعه را می توان در سه مرحله اصلی خلاصه کرد:
- تنظیم فشار هوا
- گرفتن رطوبت و آلودگی
- روغنکاری هوا
هر یک از این مراحل توسط یکی از بخش های اصلی واحد مراقبت انجام می شود.
در ادامه، عملکرد هر یک از این بخش ها را به صورت جداگانه بررسی می کنیم.

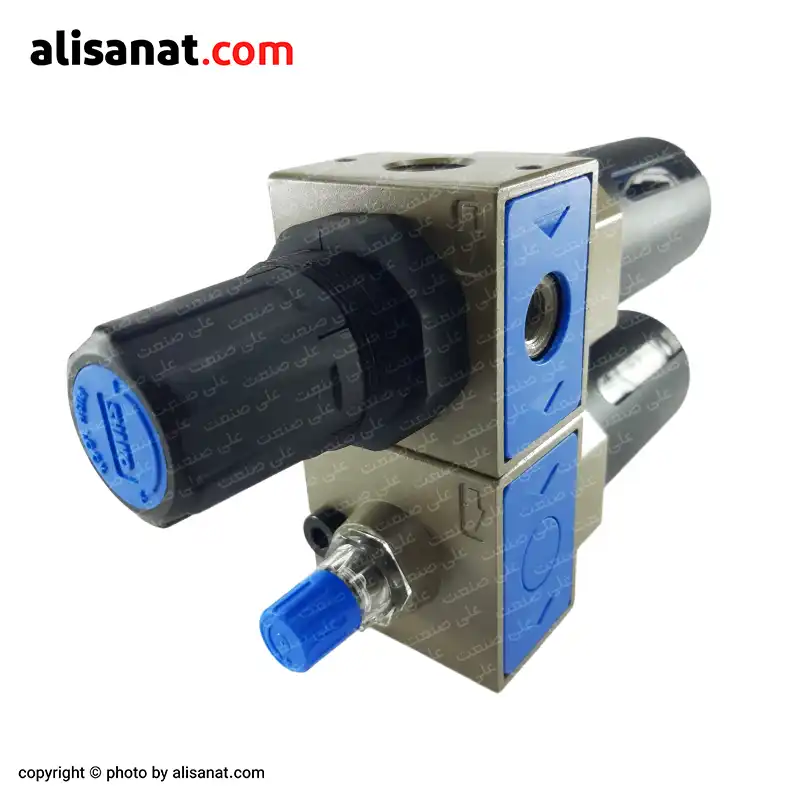

تنظیم فشار سیستم توسط رگلاتور در واحد مراقبت شاکو

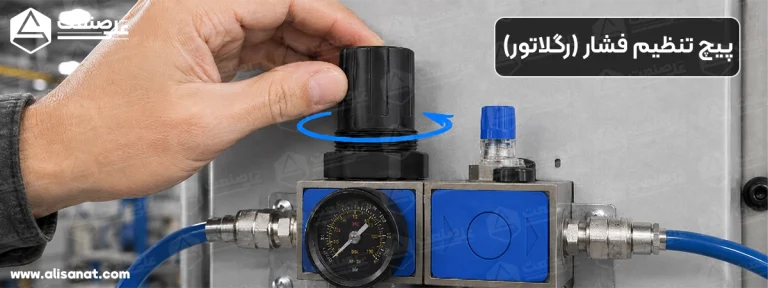

برای تنظیم فشار، روی رگلاتور یک ولوم پیچی قرار گرفته است.
با چرخاندن این ولوم، مقدار فشار خروجی رگلاتور تغییر می کند و کاربر می تواند فشار موردنیاز مدار را تنظیم کند.
مقدار فشار تنظیم شده نیز از طریق مانومتر قابل مشاهده است.
به این ترتیب، به جای ورود مستقیم هوای پرفشار کمپرسور به تجهیزات، فشار هوا پیش از ادامه مسیر به مقدار مناسب برای مدار تنظیم می شود.
گرفتن رطوبت از هوای فشرده توسط فیلتر در واحد مراقبت شاکو
هوای فشرده کمپرسور حاوی مقداری رطوبت است که در صورت ورود به مدار می تواند باعث خوردگی و آسیب به تجهیزات پنوماتیکی شود.

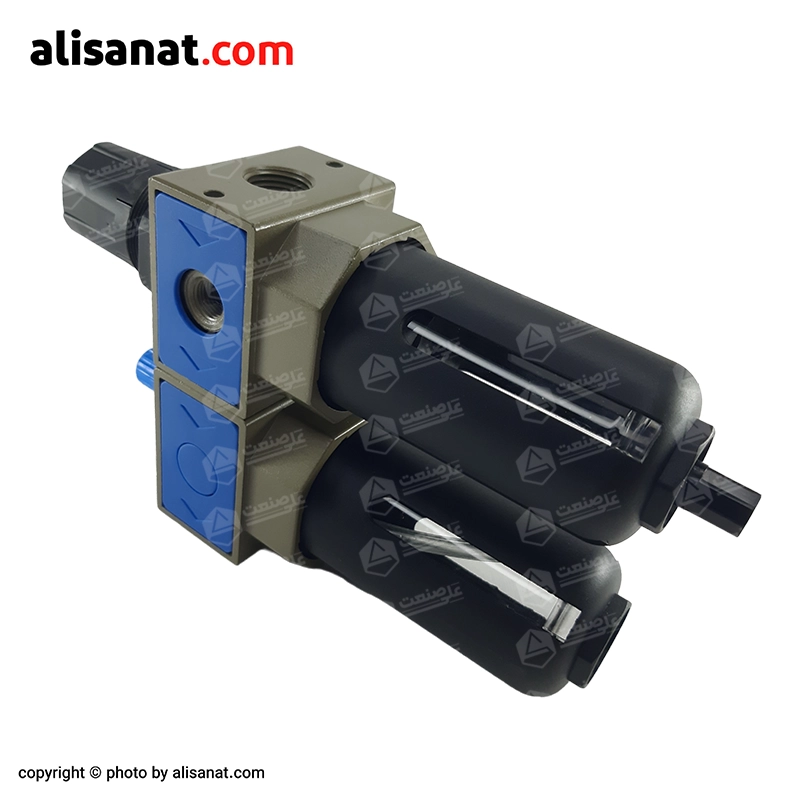

در واحد مراقبت پنوماتیک شاکو، المنت فیلتر با منافذ ریز خود در مسیر عبور هوا قرار دارد و هوا برای ادامه مسیر باید از آن عبور کند.

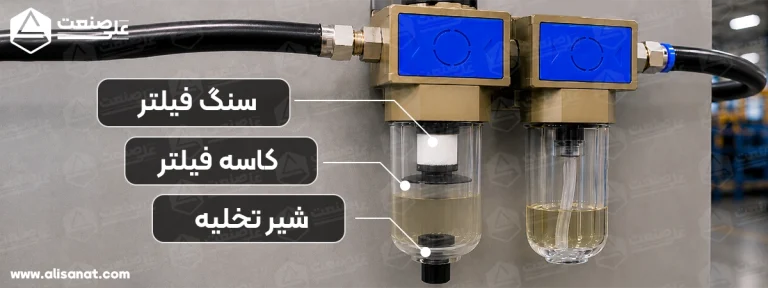

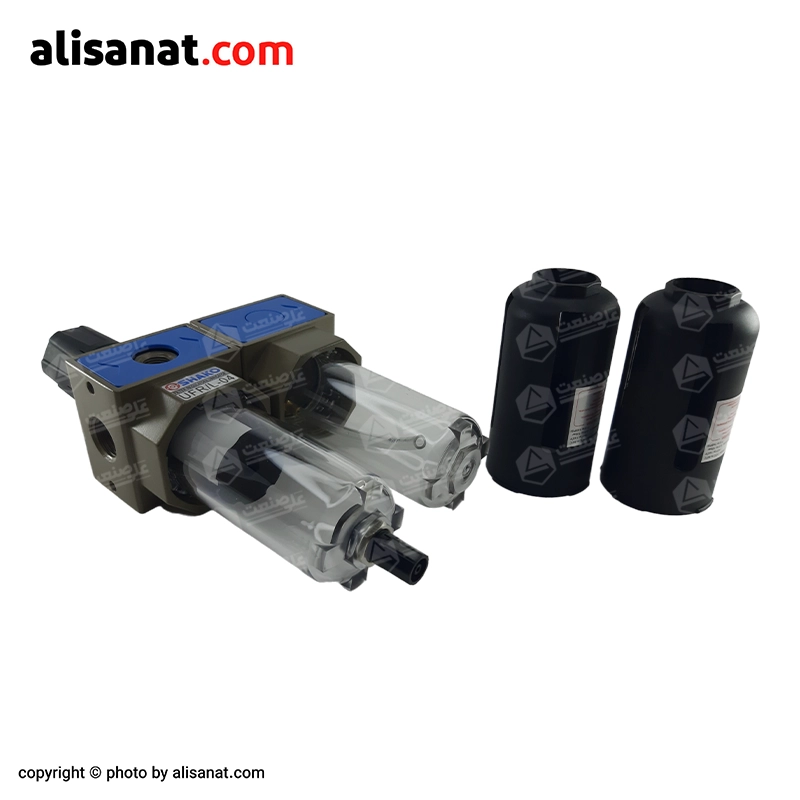

در فرآیند عبور هوا از فیلتر، قطرات آب و ذرات موجود در هوای فشرده جدا می شوند و آب جدا شده در قسمت پایینی کاسه فیلتر جمع می شود.

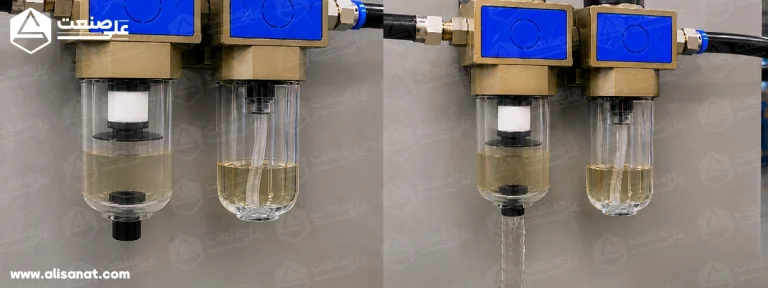

این آب باید به صورت منظم از طریق پیچ تخلیه پایین کاسه خارج شود تا دوباره وارد مسیر هوای فشرده نشود.
در صورت استفاده از مدل مجهز به تخلیه اتوماتیک، آب جمع شده پس از رسیدن به سطح مشخص، بدون نیاز به دخالت اپراتور تخلیه می شود.
تزریق روغن به هوا
پس از تنظیم فشار و جدا شدن رطوبت و آلودگی، هوای مجود خشک می شود و باید برای ورود به سیستم به میزان مشخصی چرب باشد.

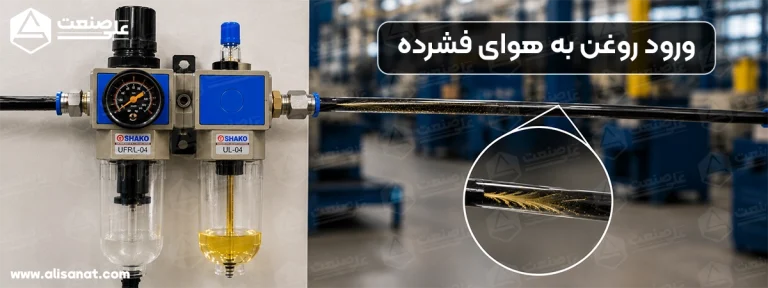

روغن زن مقدار مشخصی از روغن مخصوص پنوماتیک را به جریان هوا اضافه می کند و آن را به همراه هوای فشرده به سمت تجهیزات می فرستد.

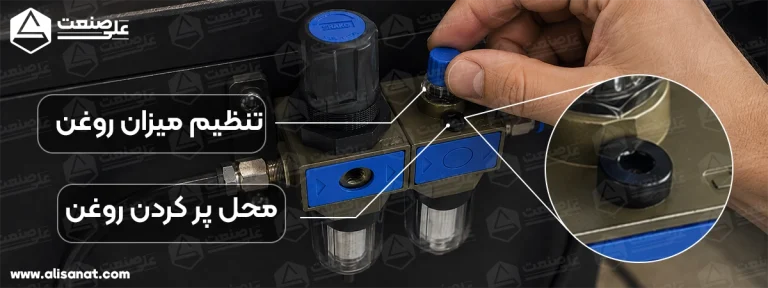

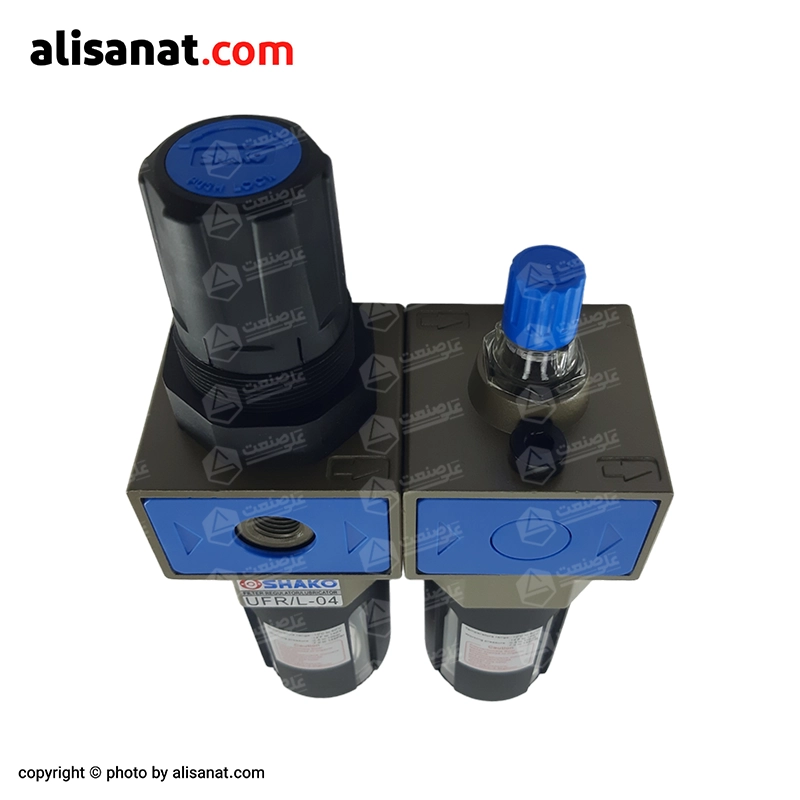

در قسمت بالایی روغن زن شاکو دو پیچ قرار دارد.
یکی از آن ها برای تنظیم میزان روغنی است که وارد جریان هوای فشرده می شود و پیچ دیگر برای پر کردن روغن مورد استفاده قرار می گیرد.
درون روغن زن یک لوله مکش شبیه نی قرار دارد که انتهای آن داخل روغن قرار گرفته است.
با عبور هوای فشرده، روغن از طریق این لوله بالا کشیده شده و وارد جریان هوا می شود.
به این ترتیب، مقدار تنظیم شده ای از روغن همراه هوای فشرده به تجهیزات پایین دست منتقل می شود.
میزان روغن کاری با توجه به تعداد و نوع مصرف کننده های نیازمند روغن کاری تعیین می شود.
هرچه تعداد تجهیزات نیازمند روغن کاری در مدار بیشتر باشد، معمولاً میزان روغن تزریقی نیز باید متناسب با نیاز سیستم افزایش پیدا کند.
در مدارهایی با مصرف کننده کمتر، مقدار روغن کاری نیز کاهش داده می شود.
ساختار واحد مراقبت پنوماتیک شاکو دوتکه
واحد مراقبت پنوماتیک شاکو دو تکه از چند بخش اصلی تشکیل شده است که هرکدام در ساختار کلی مجموعه وظیفه مشخصی دارند.

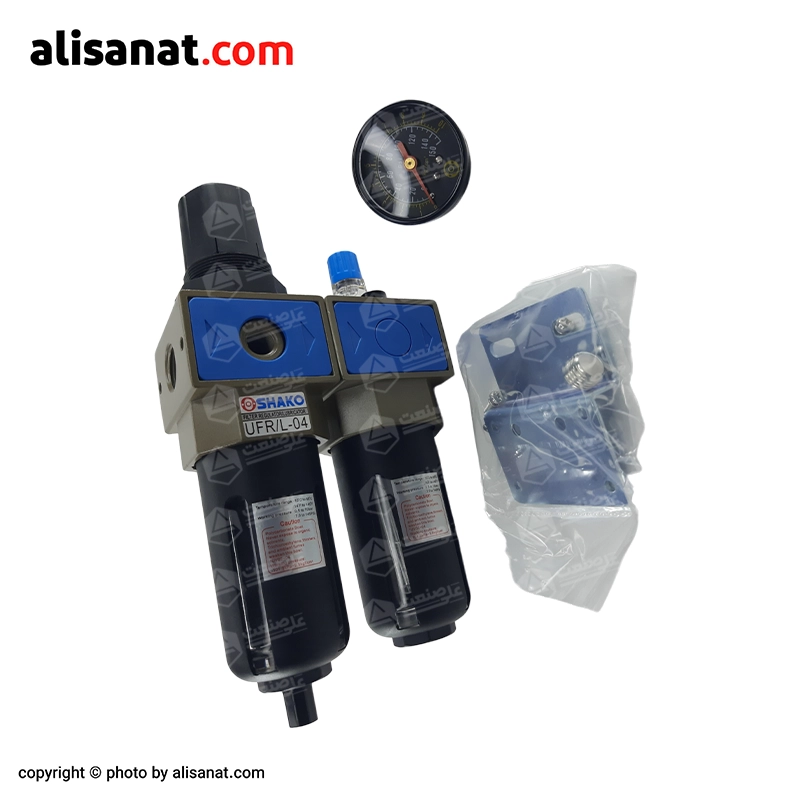

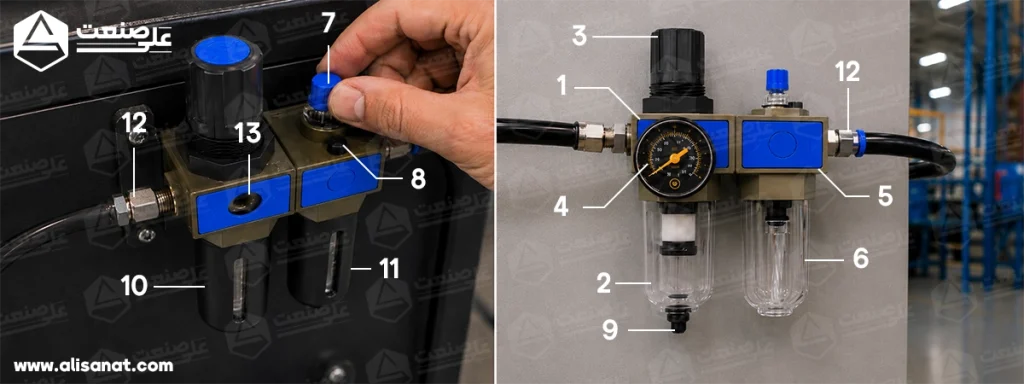

1. فیلتر رگلاتور: بخش اول مجموعه که فیلتر و رگلاتور را در یک واحد مشترک در خود جای داده است.
2. کاسه فیلتر: محفظه شفاف بخش فیلتر که در قسمت پایینی فیلتر رگلاتور قرار دارد.
3. پیچ تنظیم فشار: ولوم پیچی روی رگلاتور که برای تنظیم فشار خروجی استفاده می شود.
4. مانومتر: نشان دهنده فشار که مقدار فشار تنظیم شده توسط رگلاتور را نمایش می دهد.
5. روغن زن: بخش دوم مجموعه که در کنار فیلتر رگلاتور قرار گرفته است.
6. کاسه روغن زن: محفظه شفاف روغن زن که روغن مخصوص پنوماتیک داخل آن قرار می گیرد.
7. ولوم تنظیم روغنکاری: پیچ تنظیم میزان روغنی که وارد جریان هوای فشرده می شود.
8. درپوش پرکن روغن: پیچ مخصوص اضافه کردن روغن به کاسه روغنزن.
9. پیچ تخلیه فیلتر: قطعه ای در قسمت پایینی کاسه فیلتر برای تخلیه آب و رطوبت جمع شده.
10. محافظ فلزی کاسه فیلتر: قاب فلزی اطراف کاسه فیلتر که از محفظه شفاف آن در برابر ضربه و آسیب های مکانیکی محافظت می کند.
11. محافظ فلزی کاسه روغن زن: قاب فلزی اطراف کاسه روغن زن که وظیفه محافظت از محفظه شفاف روغن زن را بر عهده دارد.
12. پورت های ورودی و خروجی: محل اتصال واحد مراقبت به لوله یا شیلنگ مدار پنوماتیک که مسیر ورود و خروج هوای فشرده را مشخص می کند.
13. پورت اتصال گیج: محل نصب مانومتر روی بدنه رگلاتور که امکان اتصال گیج فشار را فراهم می کند.
سوالات متداول درباره واحد مراقبت پنوماتیک شاکو دوتکه
1. واحد مراقبت 2 تکه شاکو را در کدام قسمت مدار پنوماتیک نصب کنیم؟
بهتر است واحد مراقبت در ابتدای مسیر هوای فشرده و پیش از مصرف کننده های اصلی نصب شود تا هوای آماده شده مستقیماً وارد تجهیزات پایین دست شود.
2. برای انتخاب سایز واحد مراقبت شاکو، آیا فقط سایز لوله مهم است؟
خیر. سایز اتصال باید با لوله و اتصالات مدار هماهنگ باشد، اما مصرف هوای تجهیزات و دبی موردنیاز مدار نیز باید بررسی شود.
3. آیا نصب واحد مراقبت شاکو به کیت نصب نیاز دارد؟
خیر، استفاده از کیت نصب الزامی نیست.
این مدل دارای کیت نصب قابل استفاده است که در صورت نیاز می توان از آن برای نصب و ثابت کردن مجموعه روی دستگاه یا محل مورد نظر استفاده کرد.
4. چه روغنی داخل روغن زن شاکو بریزیم؟
از روغن مخصوص تجهیزات پنوماتیک با مشخصات توصیه شده سازنده استفاده کنید و سطح روغن را از علامت MAX روی کاسه بالاتر نبرید.
5. آیا روغنزن باید برای تمام مدارهای پنوماتیک استفاده شود؟
خیر. همه تجهیزات پنوماتیک الزاماً به روغن کاری مداوم نیاز ندارند.
در صورت عدم نیاز تجهیز به روغن کاری، استفاده از روغن زن می تواند غیرضروری باشد.
6. هر چند وقت یک بار آب کاسه فیلتر را تخلیه کنیم؟
فاصله تخلیه به میزان رطوبت هوای فشرده و شرایط کار مدار بستگی دارد.
بهتر است در ابتدا سطح آب را مرتب بررسی کنید تا زمان مناسب تخلیه مشخص شود.
7. چرا بعد از روغن زن، روی تجهیزات روغن زیادی دیده می شود؟
احتمالاً میزان روغن کاری بیش از نیاز مدار تنظیم شده است.
تنظیم روغن زن را کاهش دهید و مقدار مناسب را بر اساس نیاز تجهیزات تعیین کنید.
8. آیا می توان برای چند مصرف کننده از یک واحد مراقبت شاکو استفاده کرد؟
بله، به شرطی که ظرفیت واحد مراقبت با مجموع مصرف هوای مصرف کننده ها تناسب داشته باشد.
برای مدارهای پرمصرف، انتخاب سایز مناسب اهمیت بیشتری دارد.
9. اگر فشار خروجی رگلاتور ثابت نمی ماند، چه چیزی را بررسی کنیم؟
ابتدا فشار ورودی، میزان مصرف هوا و نشتی های احتمالی مدار را بررسی کنید.
اگر مشکل برطرف نشد، عملکرد خود رگلاتور باید بررسی شود.
سایزبندی واحد مراقبت پنوماتیک شاکو
واحد مراقبت پنوماتیک شاکو در سایزهای مختلف عرضه می شود تا بتوان آن را متناسب با ابعاد مدار و میزان مصرف هوای فشرده انتخاب کرد.
در فروشگاه علی صنعت، مدل های مختلف این محصول از سایز 1/4 تا 1 اینچ موجود هستند.
|
کد فنی |
سایز |
مدل |
|---|---|---|
|
FRL-600 |
1/4 اینچ |
واحد مراقبت مینیاتوری |
|
UFR/L-02 |
1/4 اینچ |
واحد مراقبت دوتکه |
|
UFR/L-03 |
3/8 اینچ |
واحد مراقبت دوتکه |
|
UFR/L-04 |
1/2 اینچ |
واحد مراقبت دوتکه |
|
UFR/L-06B |
3/4 اینچ |
واحد مراقبت دوتکه |
|
UFR/L-08B |
1 اینچ |
واحد مراقبت دوتکه |
جمع بندی
واحد مراقبت پنوماتیک شاکو دوتکه با ترکیب فیلتر رگلاتور و روغن زن، راهکاری فشرده برای آماده سازی هوای فشرده در مدارهای پنوماتیک است؛ بهخصوص در تجهیزاتی که فضای نصب محدودی دارند.
برای انتخاب مدل مناسب، سایز اتصال و میزان مصرف هوای مدار را بررسی کنید.
برای دریافت مشاوره و استعلام قیمت واحد مراقبت شاکو، با کارشناسان علی صنعت در ارتباط باشید.
