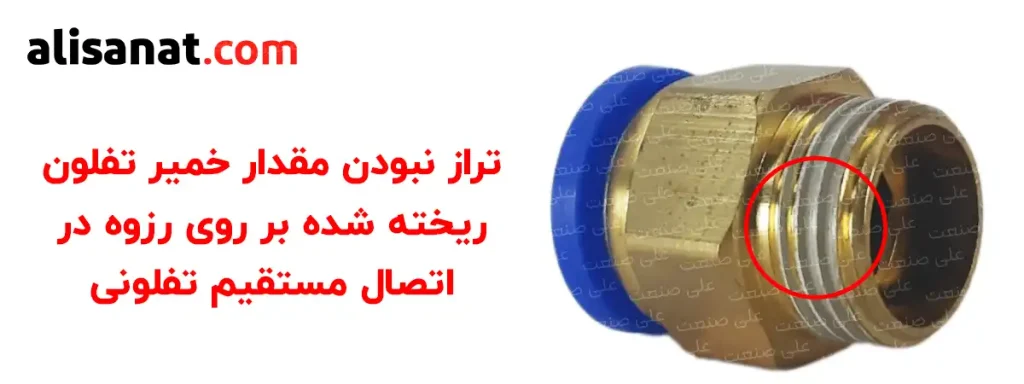

اتصال پنوماتیک مستقیم تفلونی

آیا از این اتصال می توان برای مایعات هم استفاده کرد؟

اتصال پنوماتیک مستقیم تفلونی می تواند مایعات را هم آببند کرده و بدون مشکل کار کند اما باید در نظر داشت این اتصال مخصوص هوای فشرده طراحی شده و برای مایعات انتخاب مناسبی نمی باشد

فروشگاه علی صنعت پیشنهاد می کند برای استفاده از اتصال مستقیم برای مایعات ، از اتصال مستقیم مهره ای استفاده کرده و کار را به شکل استاندارد تری انجام دهید

اتصال پنوماتیک مستقیم تفلونی چه سایز هایی دارد؟

اتصال پنوماتیک مستقیم تفلونی هم از نظر سایز رزوه و هم از نظر سایز شیلنگ خور متنوع هستند

رزوه در اتصال پنوماتیک مستقیم ، به شکل استاندارد طبق این سایز ها هستند :

M5 (پنج میلیمتر)

1/8 (یک هشتم اینچ)

1/4 (یک چهارم اینچ)

3/8 (سه هشتم اینچ)

1/2 (یک دوم اینچ)

و همینطور قسمت شیلنگ خور در این اتصالات مستقیم پنوماتیک طبق سایز های زیر هستند :

16 - 14 - 12 - 10 - 8 - 6 - 4

سایز های قسمت شیلنگ خور به میلیمتر و سایز های قسمت رزوه به اینچ بوده و باید در نظر داشت در شرایط خاص ، این سایز ها می توانند غیر استاندارد هم باشند

با توجه به سایز های عنوان شده اگر بخواهیم چند اتصال پنوماتیک مستقیم به شکل استاندارد را نام ببریم ، به این ترتیب عنوان می شود

1/8 به 8 (یک هشتم به هشت)

3/8 به 12 (سه هشتم به دوازده)

1/2 به 16 (یک دوم به شانزده)

پس در ابتدا سایز رزوه و در ادامه آن سایز شیلنگ خور آن عنوان می شود

باید توجه داشت که بعضی از سایز های شیلنگ خور برای برخی از رزوه ها به دلیل همخوانی نداشتن با یکدیگر تولید نمی شوند

به طور مثال نمی توانیم اتصال مستقیم پنوماتیک سایز 1/2 به 4 داشته باشیم زیرا هیچ توجیهی از نظر حجم عبوری وجود ندارد که از یک رزوه با سایز 1/2 اینچ ، تنها یک شیلنگ 4 میلیمتری به عنوان خروجی گرفته شود

اما در صورتی که برای کار خاصی بخواهیم شیلنگ 4 میلیمتری را به رزوه 1/2 متصل کنیم ، باید از دو تکه اتصال استفاده کرده و به یکدیگر متصلشان کنیم

در ابتدا یک اتصال 1/4 به 4 استفاده کرده و سپس با یک تبدیل 1/2 به 1/4 روپیچ توپیچ ، اتصال یک چهارم را به یک دوم تبدیل می کنیم

بزرگترین سایز اتصال مستقیم پنوماتیک که به شکل استاندارد از آن استفاده می شود سایز یک دوم بوده و برای استفاده در محلی که سایز رزوه آن بزرگتر باشد ، از انواع تبدیل های برنجی استفاده کرده و اتصال را به سایز مورد نظر می رسانیم

اتصال پنوماتیک مستقیم تفلونی در تمامی سایز ها در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
