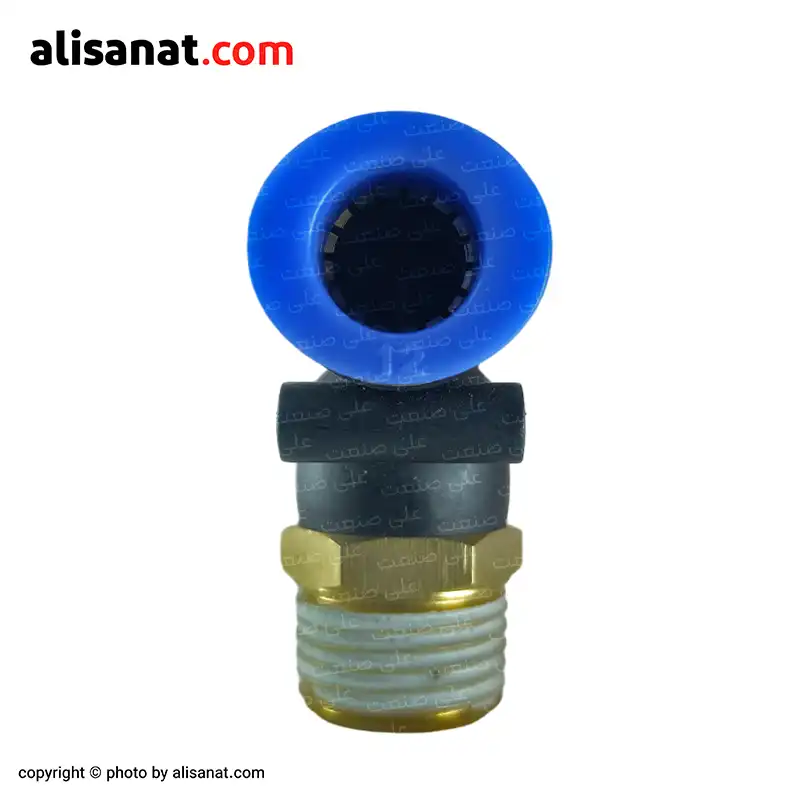

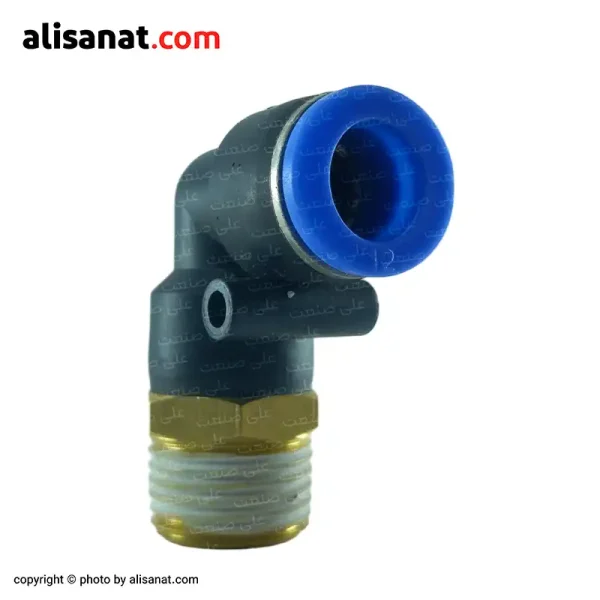

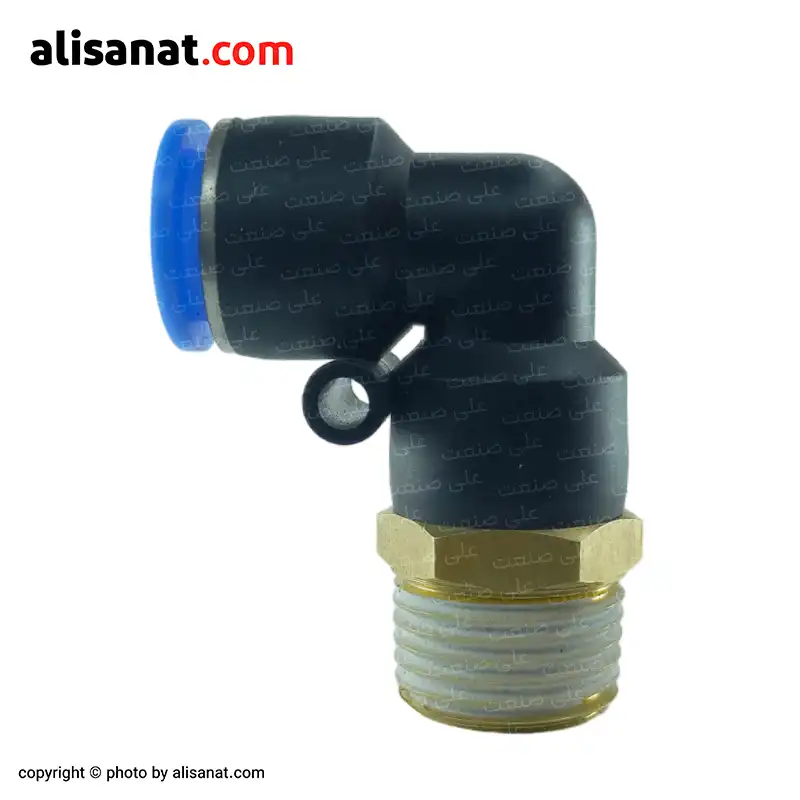

اتصال زانویی پنوماتیک تفلونی

در اتصال مهره ای لازم است تا یک مهره را برای هر بار اتصال شیلنگ ، باز و بسته کرد

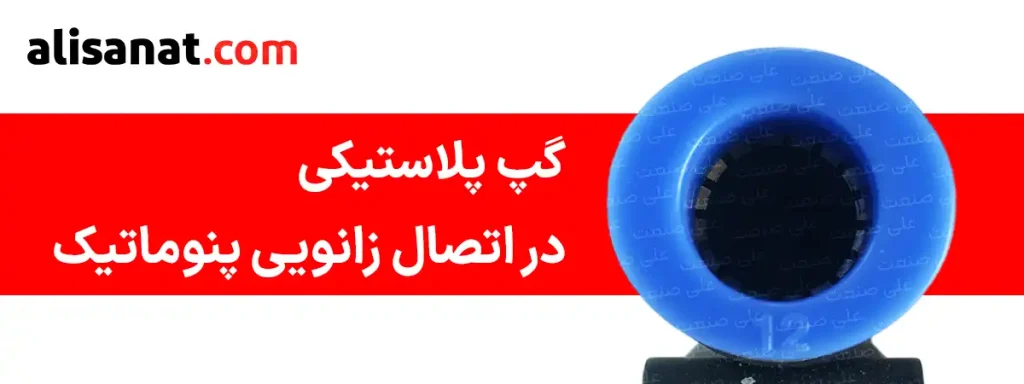

اما یک گپ پلاستیکی در این نوع اتصال وجود دارد که تنها با فشار دادن شیلنگ هم سایز با آن ، شیلنگ درون زانویی پنوماتیک قفل شده و به طور کامل آب بندی می شود

حال برای خارج کردن شیلنگ کافیست تا گپ پلاستیکی را به داخل فشار دهیم تا خارهای داخلی باز شده و شیلنگ به راحتی خارج شود

سایز زانویی پنوماتیک تفلونی

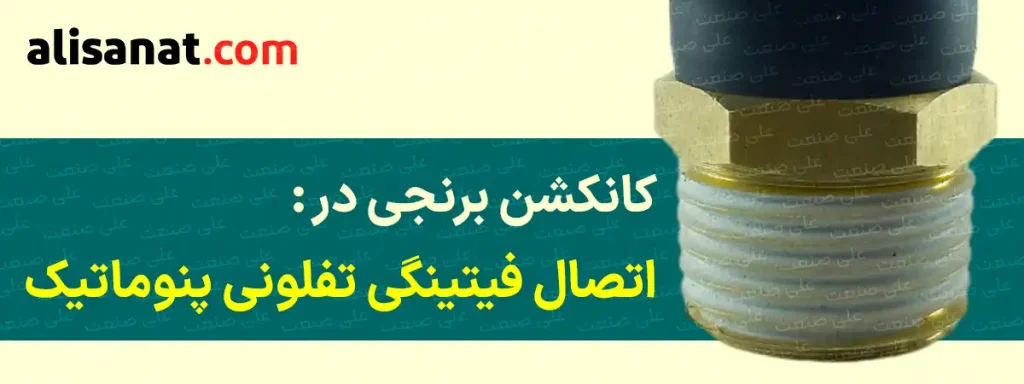

سایز بندی زانویی پنوماتیک به دو بخش تقسیم می شود ( قسمت رزوه دار و قسمت شیلنگ خور )

قسمت رزوه دار می تواند سایز های زیر را داشته باشد :

m5

1/8 اینچ

1/4 اینچ

3/8 اینچ

1/2 اینچ

قسمت شیلنگ خور می تواند سایز های زیر را داشته باشد :

4 میلیمتر

6 میلیمتر

8 میلیمتر

10 میلیمتر

12 میلیمتر

14 میلیمتر

16 میلیمتر

سایز های ذکر شده برای قسمت رزوه دار و شیلنگ خور متغیر است و دارای تناسبی استاندارد می باشد

مثلا : فرض کنید نیاز به یک زانو داریم تا یک جک پنوماتیک با سایز پورت 1/4 را ، به یک شیلنگ با قطر 8 میلیمتر متصل کنیم ، در اینجا از یک زانویی پنوماتیک با سایز 1/4 به 8 استفاده می کنیم

باید توجه داشت ، هرچه سایز قسمت شیلنگ کوچکتر از رزوه باشد ، میزان دبی خروجی کمتر خواهد شد

علت خرابی اتصال زانویی پنوماتیک تفلونی

فشار بیش از حد سیستم یکی از عوامل خرابی این قطعه است که می توان با استفاده از انواع رگلاتور پنوماتیک فشار سیستم را کنترل و تنظیم کرد

یکی دیگر از عوامل خرابی زانویی فیتینگی سفت کردن بیش از حد آن است که باید به این موضوع توجه شود

تنش های مکانیکی مانند نصب نادرست و تحت فشار مکانیکی قرار داشتن این قطعه می تواند منجر به شکستگی یا ترک خوردن بدنه زانویی شود

نوسانات بیش از حد دما نیز عامل دیگریست که می تواند این قطعه را خراب کند

شما صنعتگران محترم می توانید برای تهیه زانویی پنوماتیک یا انواع دیگر اتصالات پنوماتیک با شرکت علی صنعت در ارتباط باشید
