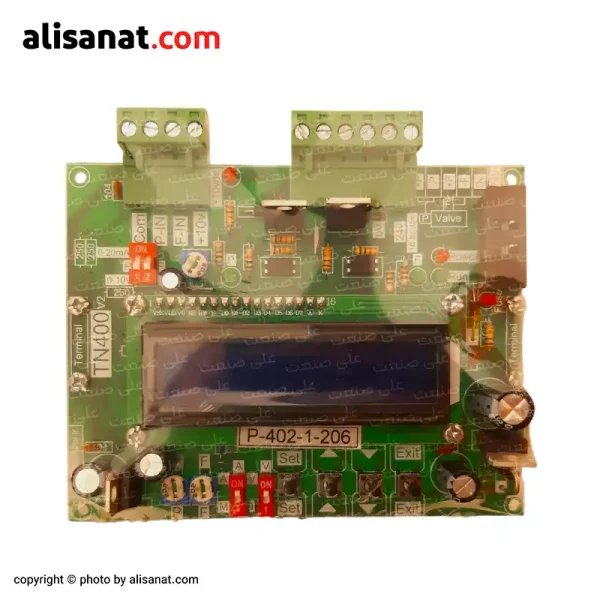

کارت پروپرشنال دو کانال 2/5 آمپر ایرانی

کارت پروپرشنال دو کانال 2/5 آمپر ایرانی

در سیستم های هیدرولیکی ، کنترل دقیق و کارآمد سیال از اهمیت ویژه ای برخوردار است و هرچه نیاز به دقت در سیستم بیشتر باشد باید از تجهیزات پیشرفته تری استفاده نماییم و کارت پروپرشنال یکی از پیشرفته ترین قطعات است که این نیاز را برای ما برآورده می کند

کارت پروپرشنال چه کاری انجام می دهد

کارت پروپرشنال قادر است به طور همزمان ، میزان فشار و دبی شیر هیدرولیک را به صورت اتوماتیک کنترل و تنظیم نماید

در سیستم های هیدرولیک می توانیم از انواع فشار شکن هیدرولیک برای کنترل فشار و از فلو کنترل های هیدرولیکی برای تنظیم میزان دبی سیال استفاده کنیم اما تلورانس خطای اوپراتور یا سیستم زیاد است

در کاربردهایی که نیاز به دقت بالا ندارند ، استفاده از تجهیزات ذکر شده مناسب است اما در سیستم های پیچیده و دقیق ما نیاز داریم تا درصد خطا را به حداقل برسانیم و این پارامتر ها را به صورت خودکار کنترل نماییم که توسط کارت پروپرشنال این کار را برای ما به راحتی و دقیق انجام می شود

ویژگی های کارت پروپرشنال  دو کانال 2/5 آمپر

1 - دو کانال بودن یکی از ویژگی های این کارت است که در مدلهای مختلف عملکردی متفاوت دارند ، مثلا در برخی مدل ها از هر کانال برای کنترل یک شیر مجزا استفاده می شود و در برخی مدل ها از یک کانال برای کنترل دبی و از کانال دیگر برای کنترل فشار سیال استفاده می گردد

2 - جریان خروجی آمپر : هر کانال این کارت می تواند تا 2/5 آمپر جریان خروجی داشته باشد که این ویژگی برای استفاده در انواع مختلف شیر پروپرشنال بسیار مناسب است

شیرهای پروپرشنال در انواع و سایزهای مختلفی تولید می‌گردند و هر کدام نیاز به جریان متفاوتی برای عمل کردن دارند ، برخی از آنها ممکن است به جریان کمتری نیاز داشته باشد و برخی دیگر به جریان بیشتر ،  کارت پروپرشنال 2/5 آمپر می‌تواند طیف وسیعی از این شیرها را پوشش دهد

3 - ولتاژ عملیاتی : معمولا این کارتها با ولتاژ 12 و 24 ولت کار می کنند و دلیل آن سازگاری با سیستم های مختلف ، ایمنی ، مصرف بهینه ی انرژی است

4 - تنوع سیگنال ورودی : سیگنال ورودی به کارت پروپرشنال ی از مهم‌ترین ویژگی‌ها برای کنترل دقیق شیر است و این نوع کارت می‌تواند سیگنال ‌های متنوعی مانند 0 تا ۱۰ ولت و ۴ تا ۲۰ میلی آمپر را پشتیبانی کند که این سیگنال‌ها توسط سیستم کنترلی مانند plc یا انواع پرشر ترانسمیتر به کارت ارسال می‌شود و کارت بر اساس این ورودی سیگنال مناسب را برای کنترل شیر تنظیم  و ارسال می‌کند

کارت پروپرشنال ایرانی به دلیل ویژگی‌های دیگری مانند پایداری و دقت ، پروتکل‌های ارتباطی استاندارد ، طول عمر بالا و... ابزاری مناسب برای کنترل دقیق فشار و دبی در سیستم‌های هیدرولیکی می باشد

نحوه عملکرد کارت پروپرشنال دو کانال 2/5 آمپر

نحوه عملکرد این کارت را به صورت مرحله ای توضیح می دهیم

1 - مرحله ی اول ورود سیگنال از plc به کارت پروپرشنال دو کانال است که این سیگنال می تواند به صورت 0 تا 10 ولت یا جریانی از 4 تا 20 میلی آمپر باشد

سیگنال ورودی میزان کنترل فشار و دبی را برای شیر مشخص می‌کند مثلاً اگر سیگنال صفر ولت یا 4 میلی آمپر باشد به معنی این است که شیر به طور کامل در حالت بسته قرار گیرد ( فشار و دبی صفر است ) و اگر ۱۰ ولت یا ۲۰ میلی آمپر باشد به معنی باز شدن کامل شیر است ( فشار و دبی در حالت ماکزیمم )

2 - محاسبه ی سیگنال توسط کارت : در این مرحله کارت محاسبه می‌کند که شیر برای رسیدن به موقعیت مطلوب چه مقدار جریان الکتریکی نیاز دارد و بر اساس میزان فشار و دبی تعریف شده ، سیگنال خروجی مناسب را تولید می کند

3 - ارسال جریان الکتریکی به شیر : کارت پس از محاسبه ، سیگنال الکتریکی مثلا در این مدل ( حد اکثر تا 2/5 آمپر ) را به شیر پروپرشنال ارسال می کند و میزان این جریان الکتریکی تعین می کند که شیر چه مقدار باز یا بسته شود

4 - کنترل فشار و دبی : با توجه به میزان باز یا بسته بودن شیر میزان فشار و دبی سیال تنظیم می گردد
