شیر برقی کتابی

شیر برقی کتابی

یکی از قطعات کاربردی و ضروری در صنعت پنوماتیک، شیربرقی کتابی است.

شیربرقی کتابی، براساس نوع کار و تعداد وضعیت، همچنین تعداد پورت های موجود در بدنه دسته بندی و ارائه می شوند.
به منظور آشنایی بیشتربا شیربرقی، بصورت اختصار در مورد چند نمونه، توضیحاتی ارائه می گردد.

این موارد می تواند کمک شایانی به انتخاب درست کاربر، در خرید شیربرقی کتابی نماید.

از انواع مختلف شیرکتابی میتوان به تعدادی از پر کاربرد ترین آنها اشاره کرد.

• شیر برقی 3/2 : یعنی این شیر دارای سه پورت و دو حالت می باشد.
• شیر برقی 5/2 : بدین معنی است که دارای پنج پورت و دو حالت کاری می باشد.
• شیر برقی 5/3 : این شیر پنج پورت و سه حالت کاری دارد.

شیرهای 5/2 و 5/3 در مدل های تک بوبین و دوبوبین تولید شده اند که کارایی و نحوه ی عملکرد آنها با یکدیگر متفاوت می باشد.
……

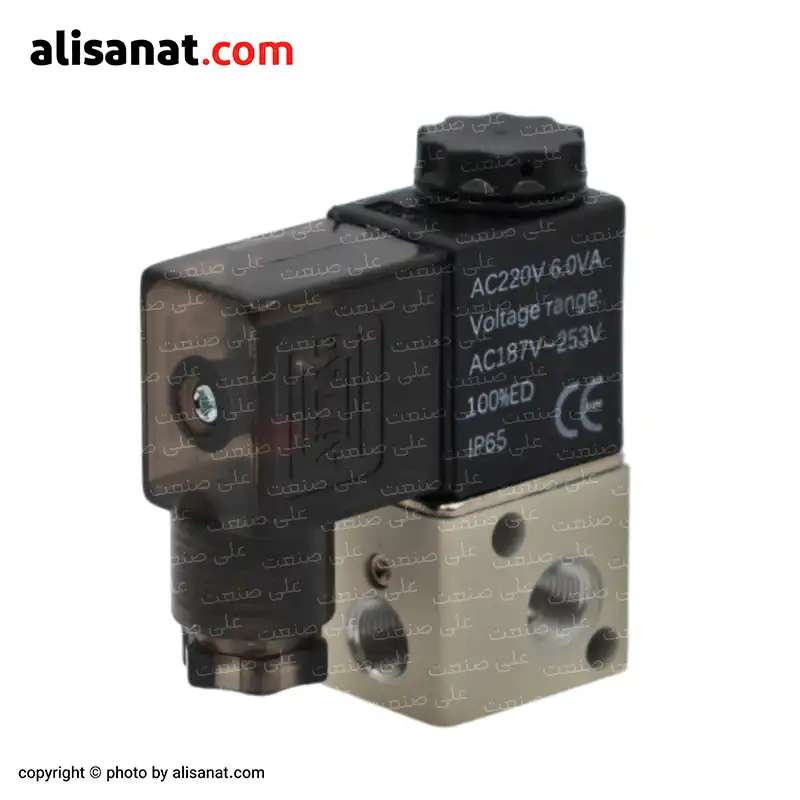

• شیربرقی 3/2 تک بوبین

همانگونه که از نام این شیر مشخص است، دارای سه پورت ، و 2 وضعیت یا حالت می باشد.

ورودی هوا P

خروجی به عملگر A

خروجی تخلیه یا اگزوز R

همچنین یک بوبین که به بدنه آن متصل گردیده است.
نحوه ی عملکرد آن بدین گونه است که هوا از پورت ورودی هوا P به صورت مداوم به داخل شیر، و از خروجی A وارد جک می شود.
فشار مداوم هوا باعث می شود شفت، با قدرت در جای خود بماند.
حال با قطع جریان الکتریکی، بوبین خاموش شده و هوا از همان خروجی A به داخل شیر باز می گردد. با این تفاوت که راه ورودی کاملا بسته شده و هوا از اگزوز R خارج می گردد.
در این هنگام شفت به حالت قبلی خود برمی گردد.اما نکته اینجاست که باید در هنگام برگشت، وزنه و یا محرکی باشد، تا به شفت کمک کند به حالت اولیه باز گردد.
این عملکرد بسیار ساده باعث کاربرد این محصول در بسیار از صنایع شده است.
پانچ های اتوماتیک، سیستم های دمنده و پاشنده، سیستم های تست نشت و یا فشار و همچنین تجهیزات پزشکی و مونتاژ کاری از جمله صنایعی هستند که از این شیر استفاده می کنند.
…………….

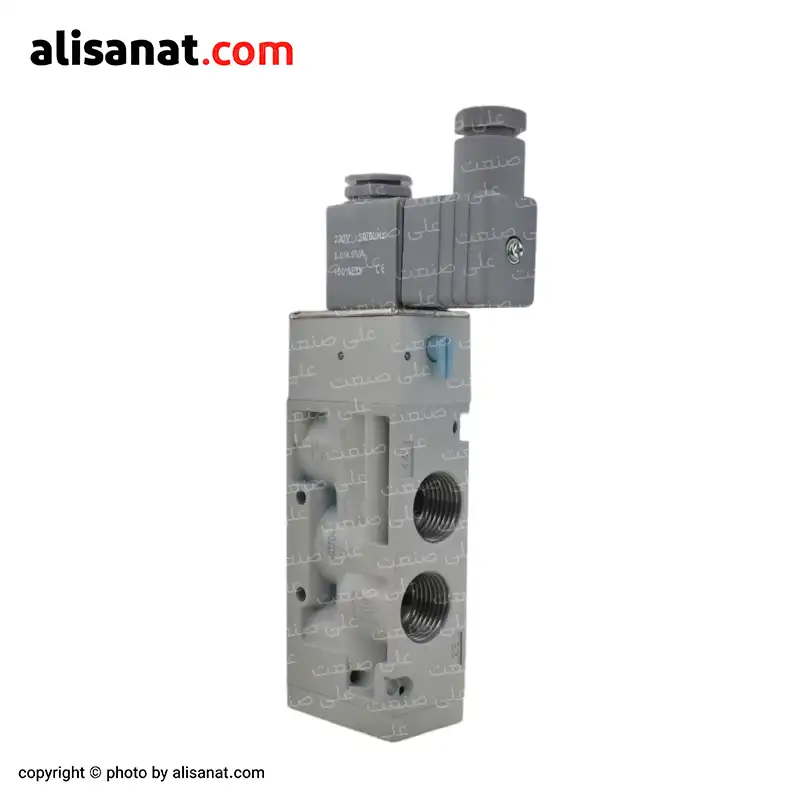

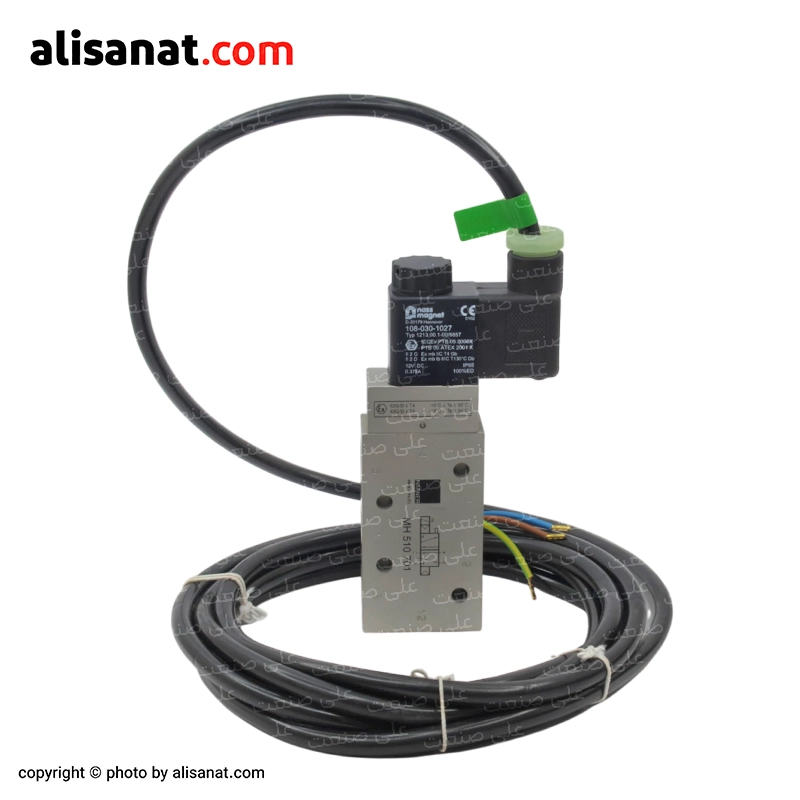

• شیر برقی 5/2

قطعا طیف زیادی ازصنایع را می توان نام برد، که از شیر 5/2 استفاده می کنند.
کاربری گسترده ی  این قطعه، آن را در رده بالایی در کاربرد، در عملگرهای پنوماتیکی قرار داده است.
شیر 5/2 بصورت تک بوبین و یا دو بوبین موجود می باشد، که نوع ساختار و مشخصات آن در ادامه به اختصار بیان می گردد.

پورت های این شیر بدین صورت است:
پورت ورودی یا همان پورت P
دو پورت خروجی هوا که همان پورت های A و B می باشد.

و دو پورت اگزوز که پورت R و S هستند.

یک گاید نیز روی بدنه ی این شیر دیده می شود. این دکمه ی کوچک، در هنگام از کار افتادن بوبین، کمک می کند، عملکرد بوبین بصورت دستی شبیه سازی شود.

در هنگام خرید شیر 5/2 لازم است به نکته ی مهمی توجه داشته باشیم و آن:

• کارکرد بدون وقفه ی بوبین است.
  در اصل بوبین ها به گونه ای طراحی شده اند که بصورت پالسی تحریک شوند، و یا اینطور میتوان گفت که بصورت متناوب روشن و خاموش بشوند.
  حال در بعضی مواقع لازم است جک به صورت طولانی مدت در یک وضعیت کاری که بوبین در آن نقش دارد، قرار بگیرد.
  در بعضی از موارد بوبین بصورت مداوم در حال کار است. در این حالت سیم پیچ داغ می کند و  باعث سوختن بوبین می گردد.
  متاسفانه اکثر بوبین ها در این حالت قابل تعمیر نیستند . ولی نکته ی مثبت این شیرها قابل تعویض بودن بوبین آنهاست.
  شما می توانید نسبت به نوع و سایز شیر مورد استفاده ی خود، بوبین مناسب آن را تهیه و به آسانی به شیر وصل کنید.
  البته که سازنده ی این محصول برای جلوگیری از ایجاد این مشکل شیرهای دو بوبین را به بازار عرضه کرده است؛که با توجه به نوع کابری شیر می توان از شیربرقی 5/2 دو بوبین بهره برد.

……………….

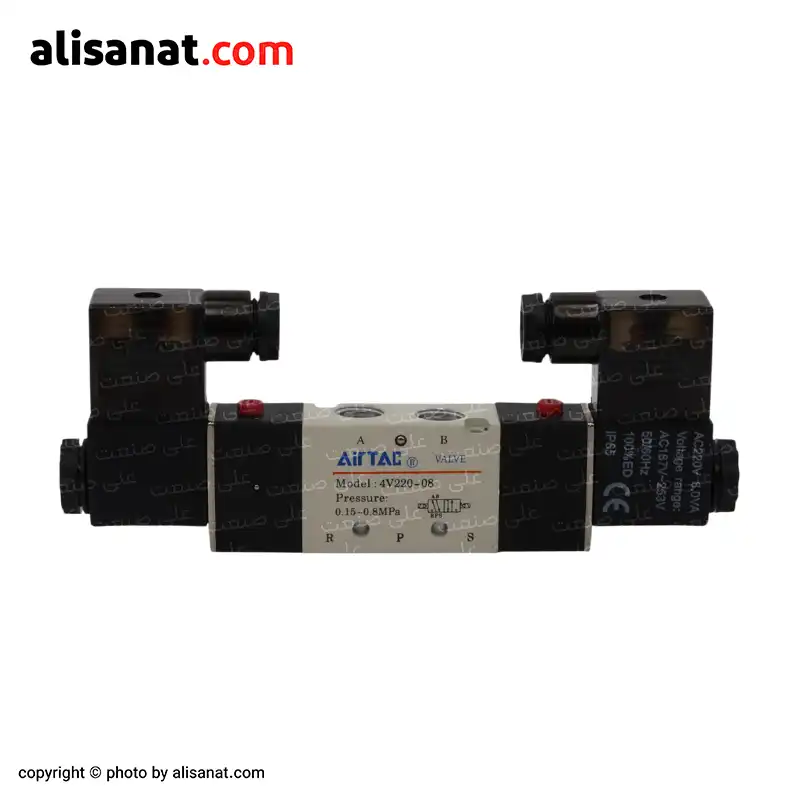

• شیر برقی کتابی 5/2 دو بوبین
  آنگونه که قبلا هم اشاره شد، این شیر دارای پنج پورت و دو وضعیت می باشد؛ و تفاوت چندانی با شیر تک بوبین ندارد. تفاوت این شیر در تعداد بوبین های متصل شده به بدنه ی شیر می باشد که باعث تغییر در کاربرد این شیر می گردد.
  نحوه ی عملکرد این شیر بدین گونه است که :
  یک پالس الکتریکی به یکی از بوبین ها وارد می شود، و آنرا بکار می اندازد. پس از آن جک شروع به کار می کند و شفت در داخل آن به حرکت در می آید. در نقطه ی مقابل آن بوبین دیگر نیز به همین صورت عمل می کند و باعث عملکرد معکوس می شود.

……………

• شیر برقی کتابی 5/3

مدل دیگری از شیرهای برقی هستند که به آن ها 5 به 3 گفته می شود.
نام این شیر گویای این است که روی بدنه ی خود 5 پورت دارد و دارای سه حالت یا وضعیت می باشد.
دوبوبین بر روی بدنه ی این شیرها متصل می شود.
شیر برقی 5/3 وسط باز و وسط بسته مدل های این شیرهای هستند که باکاربرد آنها آشنا می شویم.

شیر برقی کتابی 5/3 وسط باز

این شیر برای سیستم هایی استفاده می شود، که در حالت توقف، بر روی عملگر هیچ فشار نباشد و عملگر بتواند آزادانه در جای خود حرکت کند. شیر 5/3 وسط باز، زمانی بکار گرفته می شود که بخواهیم تجهیزات و یا اپراتور را ایمن سازی کنیم و بتوانیم در زمان اضطرار یا قطع برق  بصورت دستی عملگر را جابجا نماییم.

از این نوع شیر در صنایع خودرو سازی و دارویی و غذایی و همچنین زدز و سیستم های تست آزمایشگاهی و … استفاده می شود.

نحوه ی کار این شیر ها بدین صورت است که در زمان قطع برق هوای داخل جک پس از خاموش شدن بوبین ها از هر دو طرف از طریق پورت های خالی شده و بدین صورت جک بصورت آزادانه و دستی حرکت می کند.

در شیر برقی شناور تمام پورت ها به یکدیگر راه دارند و همگی در آخر به پورت تخلیه نیز راه پیدا می کنند.

……………..

• شیر برقی کتابی 5/3 وسط بسته

یکی از انواع شیر برقی کتابی که به آن اشاره می کنیم : شیر برقی 5/3 وسط بسته می باشد.
این شیر همانگونه که مشخص است دارای 5 پورت و سه حالت و یا وضعیت می باشد، که به آن اشاره خواهیم کرد.
وضعیت وسط و یا نرمال
یکی از حالت های آن که حالت نرمال می باشد تمام پورت ها بسته هستند و یعنی نه هوایی وارد می شود و نه هوا خارج در این زمان جک در موقعیت خود قفل شده در جای خود ثابت است در این حالت که به آن حالت وسط هم گفته می شود نه ورودی به خروجی متصل است و نه خروجی به اگزوز ها و یا تخلیه متصل میباشد.
این حالت در زمانی مورد استفاده قرار میگیرد که باید یک جک در جای خود بدون تغییر موضع قرار بگیرد.
وضع
وضعیت چپ :
در این حالت بوبین سمت چپ فعال شده و باعث می شود جک بسته به نوع اتصالش به جلو و یا عقب حرکت کند.
وضعیت راست:
در این وضعیت بوبین سمت راست فعال میگردد و باعث میگردد عملگر در جهت مخالف وضعیت قبل حرکت کند.
