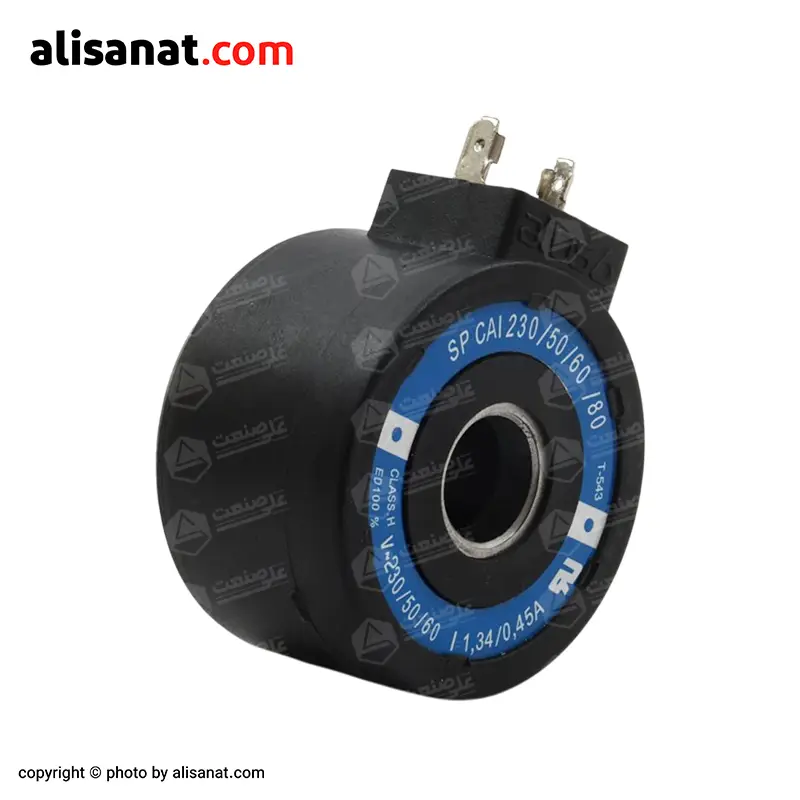

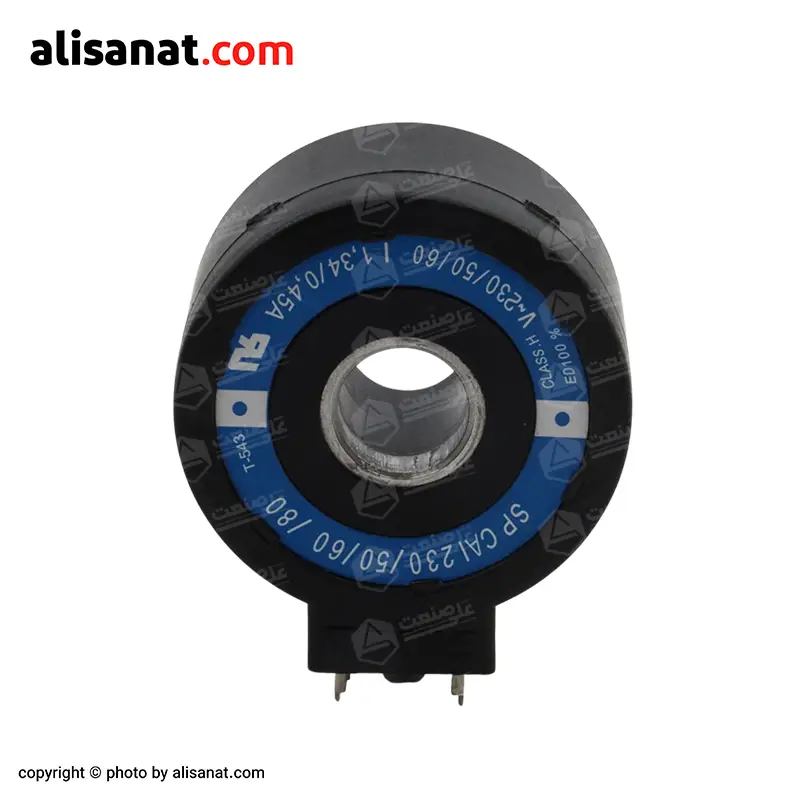

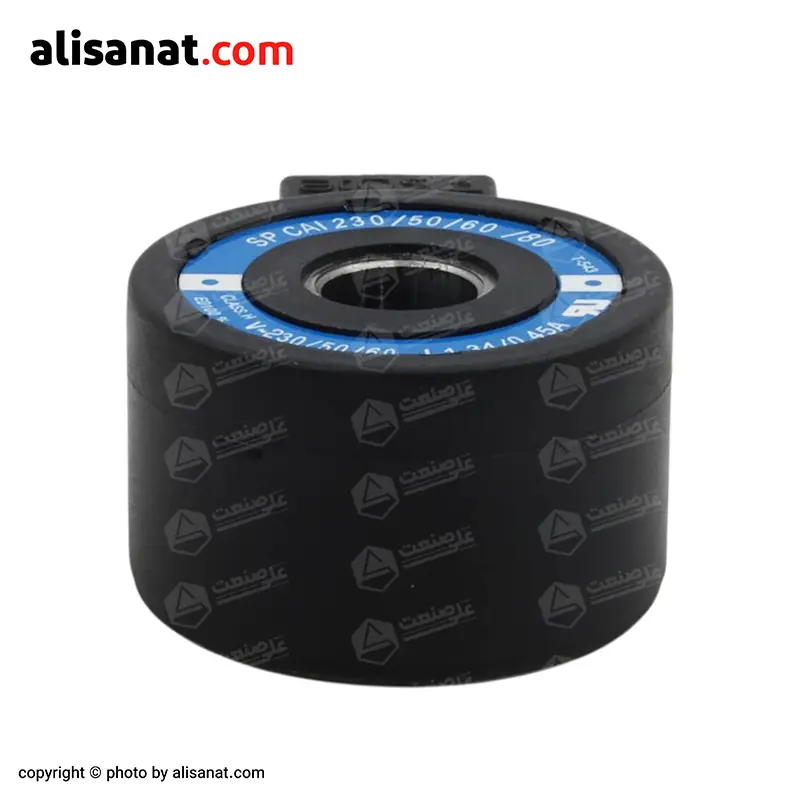

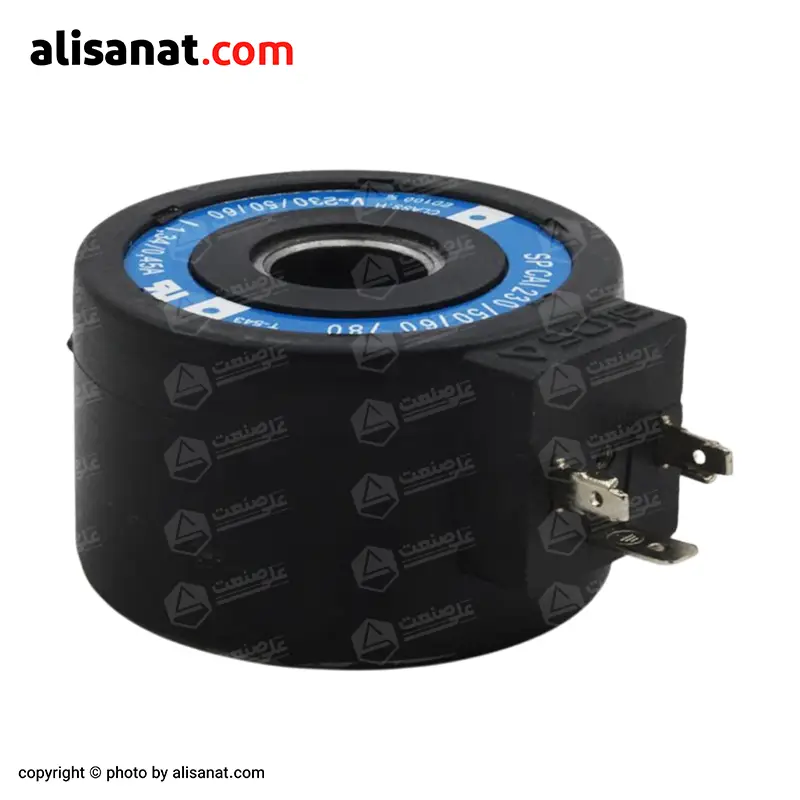

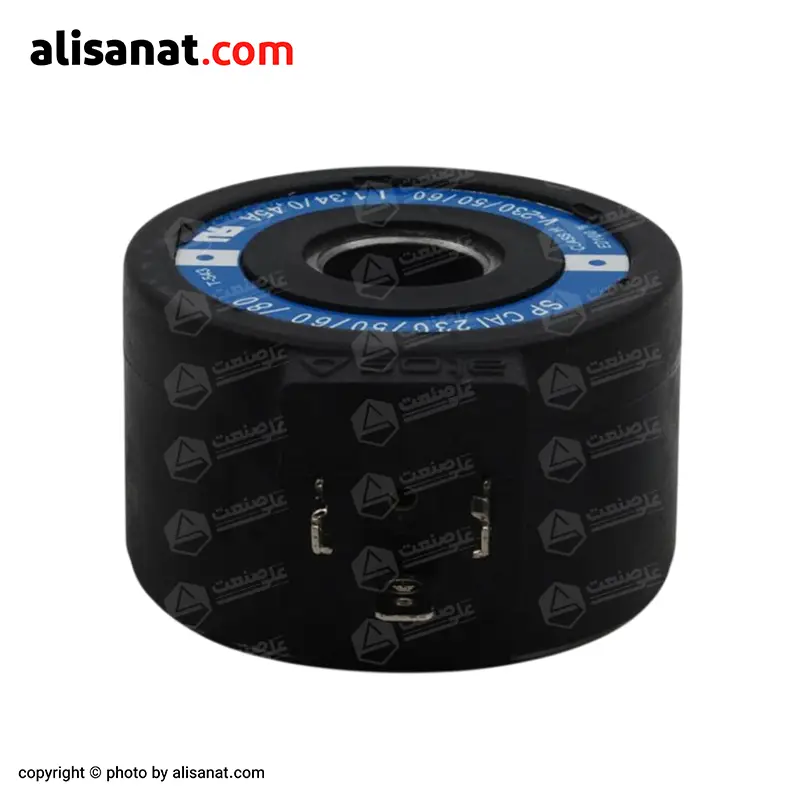

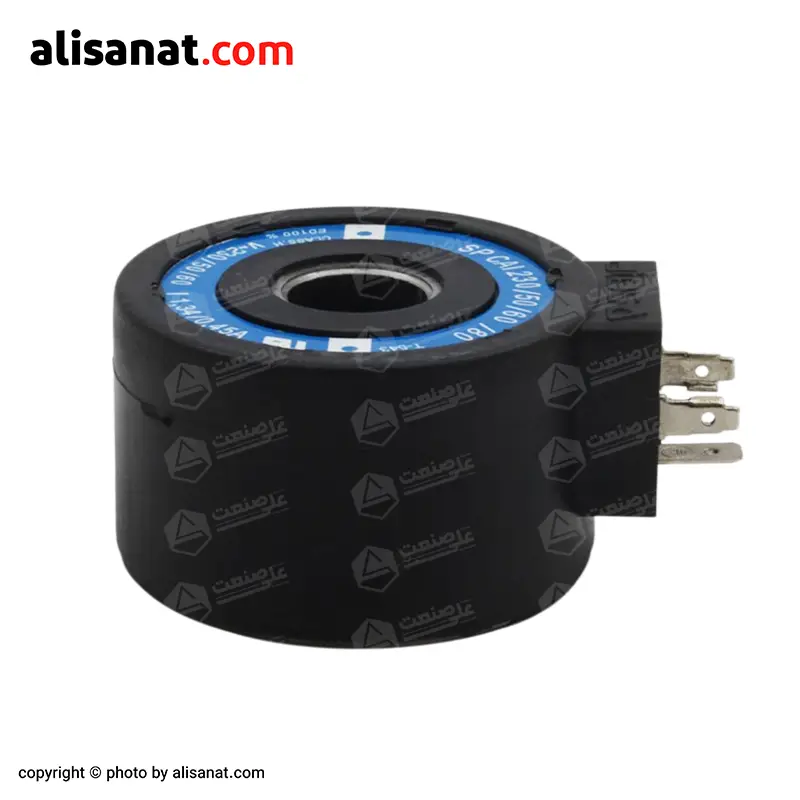

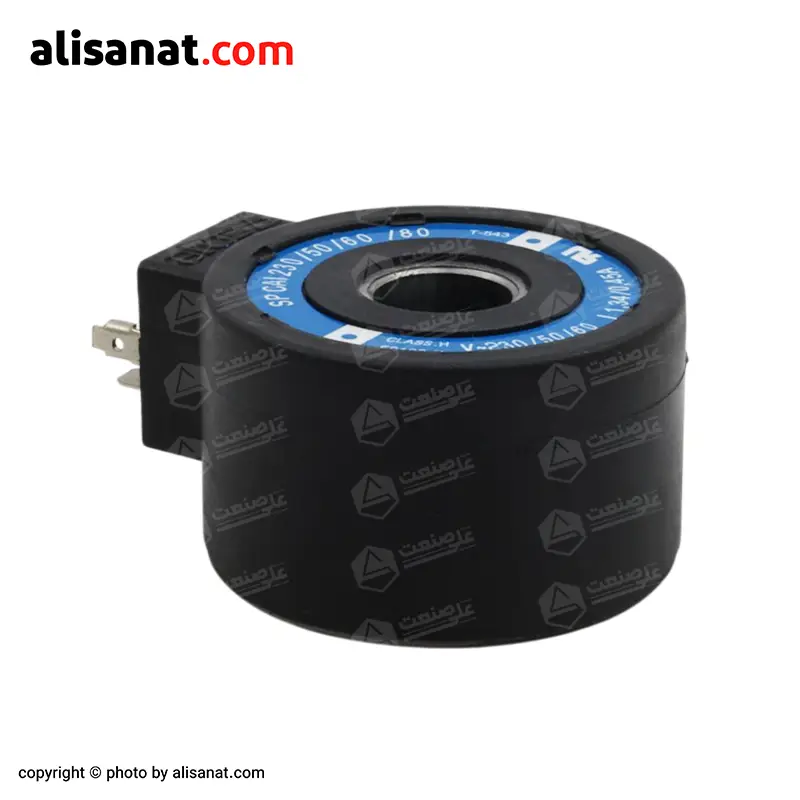

بوبین شیر برقی سه هشتم آتوس طرح جدید یک بوبین با کیفیت برای شیر برقی های ایتالیایی آتوس است که در سایز ها و ولتاژ های متنوعی موجود می باشد

بزرگنمایی تصویر

دسته: هیدرولیک, بوبین شیر هیدرولیک

بوبین شیر برقی آتوس شفت 18 تیپ جدید

سیم‌ پیچ مسی با عایق‌ کاری صنعتی برای عمر بالا
تولید میدان مغناطیسی یکنواخت و تحریک مطمئن اسپول شیر
مقاومت خوب در برابر لرزش، رطوبت و آلودگی‌ های کارگاهی
سازگاری با سوکت‌ های LED‌ دار برای نمایش وضعیت برقدار بودن
طراحی استاندارد برای کاهش داغی و افت عملکرد در کار مداوم

قیمت محصول :

2.150.000 تومان

معرفی

بوبین شیر برقی آتوس شفت 18 تیپ جدید؛ راهنمای کاربردی انتخاب، نصب و عیب‌ یابی

بوبین شیر برقی آتوس شفت 18 تیپ جدید، یک قطعه الکترومغناطیسی است که در شیرهای برقی هیدرولیک به کار می‌ رود و وظیفه آن تبدیل فرمان الکتریکی به نیروی مغناطیسی برای تحریک مکانیزم داخلی شیر است.

این مدل در نسخه‌ های مختلف AC و DC عرضه می‌ شود و برای شیرهای برقی هیدرولیک آتوس با سایز 1/4 و 3/8 اینچ یا شیرهای دیگر با ابعاد نصب مشابه کاربرد دارد.

در یک مدار هیدرولیک، خرابی بوبین شیر برقی آتوس می‌ تواند باعث شود شیر با وجود سالم بودن بخش مکانیکی، فرمان الکتریکی را دریافت نکند.

به همین دلیل در بسیاری از تعمیرات، به جای تعویض کامل شیر، ابتدا وضعیت بوبین بررسی می‌ شود.

اما برای جایگزینی این قطعه، تنها شباهت ظاهری کافی نیست.

قطر داخلی، ابعاد بدنه، ولتاژ، نوع جریان و نحوه اتصال برق باید با شیر موجود مطابقت داشته باشد.

مشخصات فنی بوبین شیر برقی آتوس

مشخصه	توضیح
نوع محصول	بوبین شیر برقی هیدرولیک
برند	آتوس (ATOS)
سایز شیر مورد استفاده	3/8 و 1/4 اینچ
قطر داخلی شفت	18 میلیمتر
قطر بیرونی بدنه	63 میلیمتر
ارتفاع	38.6 میلیمتر
ولتاژهای موجود	12، 24، 110 و 220 ولت
جنس سیم پیچ	آلیاژ مس
دمای محیط کاری	تا 80 درجه سانتی‌ گراد (طبق کلاس H)

مهم‌ ترین نکته در انتخاب بوبین شیر برقی آتوس؛ فقط سایز 3/8 یا 1/4 نیست

سایز 3/8 یا 1/4 به سایز شیر مربوط می‌ شود و به‌ تنهایی مشخص نمی‌ کند چه بوبینی باید روی آن نصب شود.

بوبین انتخابی باید از نظر محل نصب و مشخصات الکتریکی با شیر موجود سازگار باشد.

به همین دلیل ممکن است دو بوبین از نظر ظاهر بسیار شبیه باشند، اما به دلیل تفاوت در ابعاد نصب یا مشخصات برق، قابل جایگزینی با یکدیگر نباشند.

در زمان خرید، بهتر است مشخصات بوبین قبلی و شیر موجود بررسی شود و انتخاب قطعه فقط بر اساس نام برند یا سایز شیر انجام نشود.

ابعاد بوبین شیر برقی آتوس (سه اندازه مهم)

برای جایگزینی این بوبین، فقط قطر داخلی اهمیت ندارد.

ارتفاع و قطر بیرونی هم باید با فضای نصب و تجهیزات اطراف شیر هماهنگ باشند.

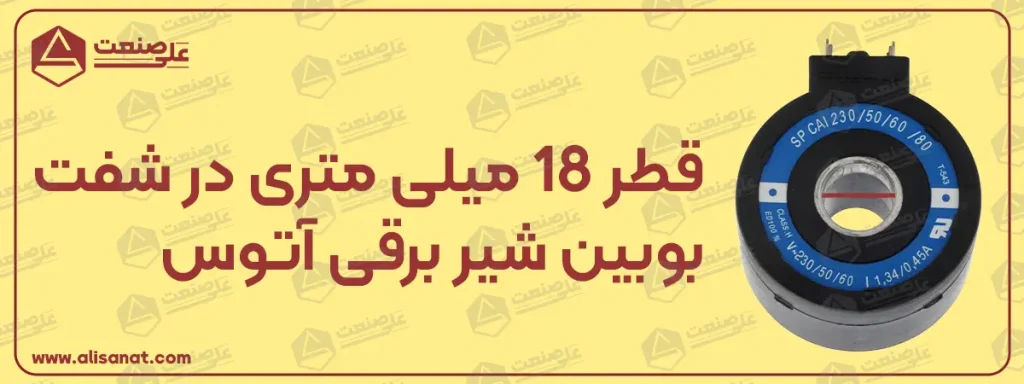

قطر داخلی؛ 18 میلی‌ متر

قطر داخلی تعیین می‌ کند بوبین از نظر محل قرارگیری، روی قسمت استوانه‌ ای شیر قابل نصب باشد یا خیر.

اگر این اندازه با محل نصب شیر هماهنگ نباشد، بوبین یا روی شیر قرار نمی‌ گیرد یا به‌ درستی در جای خود نمی‌ نشیند.

بنابراین در زمان تعویض، قطر داخلی بوبین جدید باید با قطر قسمت محل نصب بوبین روی شیر مقایسه شود، نه اینکه صرفاً به سایز 1/4 یا 3/8 شیر توجه شود.

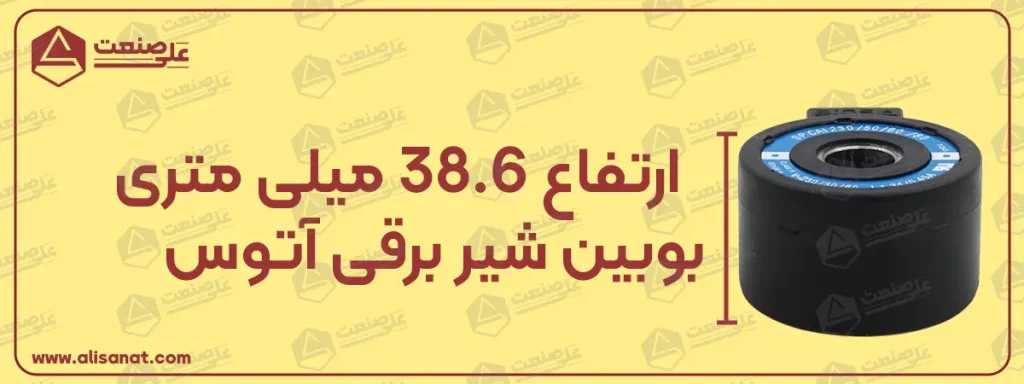

ارتفاع؛ 38.6 میلی‌ متر

ارتفاع بوبین فقط برای تعیین فضای اشغال‌ شده اهمیت ندارد؛ بلکه باید با فاصله و موقعیت قطعات داخلی شیر نیز هماهنگ باشد.

اگر قطر داخلی بوبین درست باشد اما ارتفاع آن با مدل اصلی تفاوت داشته باشد، ممکن است بوبین به‌ درستی در موقعیت خود قرار نگیرد.

در این حالت، دو مشکل مهم ایجاد می‌ شود:

پیچ یا مهره نگهدارنده بوبین به‌ درستی سفت نمی‌ شود و بوبین محکم روی شیر قرار نمی‌ گیرد.
فاصله بوبین با قطعه متحرک داخل شیر به‌ درستی تنظیم نمی‌ شود و نیروی مغناطیسی نمی‌ تواند آن را در موقعیت صحیح تحریک کند؛ در نتیجه ممکن است شیر کامل عمل نکند یا عملکرد آن ناپایدار باشد.

بنابراین هنگام تعویض، فقط تطبیق قطر داخلی کافی نیست و ارتفاع بوبین نیز باید با نمونه اصلی مقایسه شود.

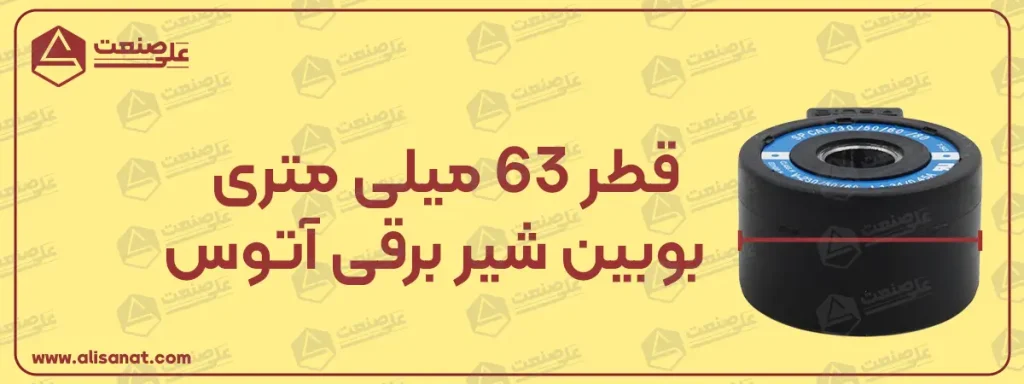

قطر بیرونی؛ 63 میلی‌ متر

قطر بیرونی بیشتر در فضای جانبی اطراف شیر اهمیت پیدا می‌ کند.

ممکن است بوبین از نظر قطر داخلی و ارتفاع کاملاً قابل نصب باشد، اما بدنه بزرگ‌ تر آن با بوبین کناری، بدنه شیر یا تجهیزات مجاور برخورد کند.

بنابراین اگر بوبین شیر آتوس در یک مجموعه متراکم نصب شده است، قبل از خرید باید فضای آزاد اطراف آن نیز با قطر بیرونی مدل جایگزین تطبیق داده شود.

انتخاب ولتاژ و کانکتور مناسب بوبین شیر برقی آتوس

هنگام تعویض بوبین آتوس، ابتدا باید ولتاژ نامی و نوع جریان با مدار فرمان شیر مطابقت داشته باشد.

این مدل در نسخه‌ های 12 و 24 ولت DC و 110 و 220 ولت AC عرضه می‌ شود.

در کنار این مشخصات، نوع و نحوه اتصال کانکتور برق نیز باید بررسی شود.

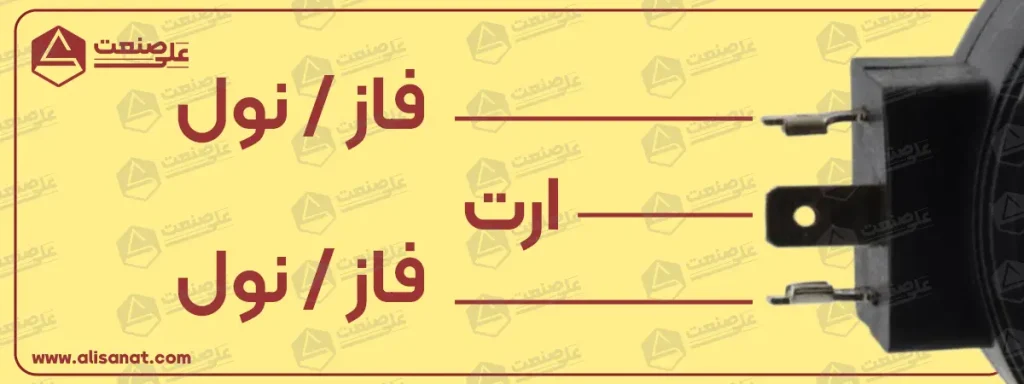

این بوبین به کانکتور برق 3 پین مجهز است؛ بنابراین هنگام تعویض، علاوه بر بررسی ولتاژ و AC یا DC بودن بوبین، باید کانکتور و پایه‌ های اتصال آن نیز با اتصال موجود روی شیر و سیم‌ کشی دستگاه مطابقت داشته باشد.

بنابراین قبل از خرید، سه مورد را با نمونه قبلی تطبیق دهید: ولتاژ، AC یا DC بودن جریان و نوع اتصال برق. این بررسی ساده می‌تواند از انتخاب بوبینی جلوگیری کند که از نظر ابعاد روی شیر نصب می‌شود اما از نظر الکتریکی قابل استفاده نیست.

بررسی بوبین شیر برقی آتوس قبل از تعویض

سوختن بوبین همیشه از نظر ظاهری قابل تشخیص نیست.

ممکن است بدنه بوبین تغییر شکل یا آثار سوختگی مشخصی نداشته باشد، اما سیم‌ پیچ داخلی دچار مشکل شده باشد؛ بنابراین برای تشخیص خرابی نباید فقط به ظاهر قطعه یا گرم شدن آن تکیه کرد.

اولین مرحله، بررسی ولتاژ ورودی بوبین هنگام صدور فرمان است.

اگر برق مناسب به بوبین نمی‌ رسد، مشکل می‌ تواند از مدار فرمان، سیم‌ کشی یا اتصالات باشد و تعویض بوبین نتیجه‌ ای نخواهد داشت.

اگر ولتاژ ورودی صحیح باشد، برق مدار را قطع کرده و مقاومت سیم‌ پیچ بوبین را با مولتی‌ متر اندازه‌ گیری کنید.

مقدار مقاومت باید با مشخصات همان نسخه از بوبین مقایسه شود؛ نمی‌ توان یک عدد ثابت را برای تمام بوبین‌ های AC و DC در نظر گرفت.

اگر بوبین از نظر الکتریکی سالم باشد اما شیر همچنان عمل نکند، باید سراغ مکانیزم داخلی شیر رفت.

گیرکردن قطعه متحرک، آلودگی یا مشکل در بخش مکانیکی می‌ تواند باعث شود شیر عمل نکند، حتی زمانی که بوبین سالم است.

نکات کارگاهی؛ نکاتی که هنگام تعویض بوبین شیر برقی آتوس به کار می‌ آیند

1. قبل از جدا کردن بوبین، عکس بگیرید.

از نوشته‌ های روی بدنه، شکل کانکتور و نحوه قرارگیری بوبین روی شیر عکس بگیرید.

این تصاویر هنگام انتخاب قطعه جایگزین می‌ توانند مرجع خوبی باشند.

2. ولتاژ را از روی مدار بررسی کنید، نه ظاهر بوبین.

اگر نوشته‌ های روی بوبین قدیمی خوانا نیست، ولتاژ مدار فرمان یا نقشه الکتریکی دستگاه را بررسی کنید.

3. وضعیت کانکتور را قبل از نصب بوبین جدید بررسی کنید.

اگر پایه‌ ها اکسید شده، اتصال شل است یا آثار سوختگی روی کانکتور دیده می‌ شود، ابتدا مشکل اتصال را برطرف کنید.

4. بوبین را با فشار و ضربه جا نزنید.

اگر بوبین به‌ راحتی در محل خود قرار نمی‌ گیرد، قبل از اعمال فشار، ابعاد و تطابق آن با شیر را دوباره بررسی کنید.

5. بعد از نصب، عملکرد شیر را در شرایط کاری بررسی کنید.

اگر بوبین جدید نصب شده اما شیر همچنان درست عمل نمی‌ کند، قبل از تعویض دوباره بوبین، عملکرد بخش مکانیکی شیر را بررسی کنید.

جمع‌ بندی

بوبین شیر برقی آتوس قطعه‌ ی فرمان‌ دهنده‌ ی شیرهای هیدرولیک است که با ایجاد میدان مغناطیسی، حرکت هسته و تغییر وضعیت شیر را ممکن می‌ کند.

ساختار استاندارد و تنوع ولتاژهای کاری باعث شده در بسیاری از مدارهای صنعتی کاربرد گسترده‌ ای داشته باشد.

برای انتخاب درست، کافی است ابعاد نصب و ولتاژ بوبین دقیقاً با شیر و مدار تطبیق داشته باشد تا در کار طولانی هم عملکرد مطمئن باقی بماند.

جهت دریافت مشاوره تخصصی و ثبت سفارش بوبین شیر برقی آتوس شفت 18 تیپ جدید یا انواع دیگر بوبین های شیر برقی همین حالا با علی صنعت در ارتباط باشید.
