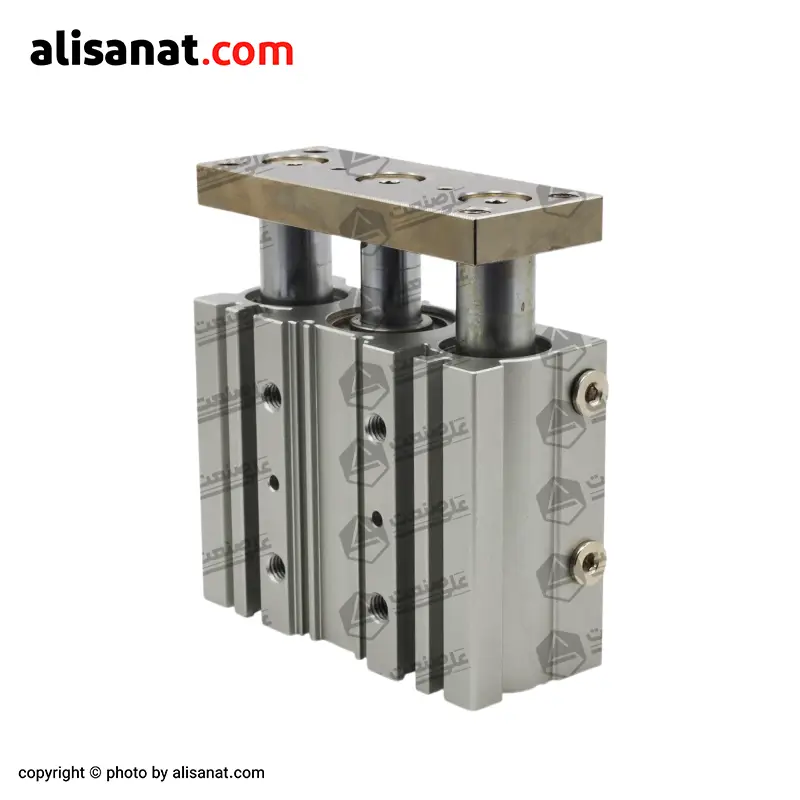

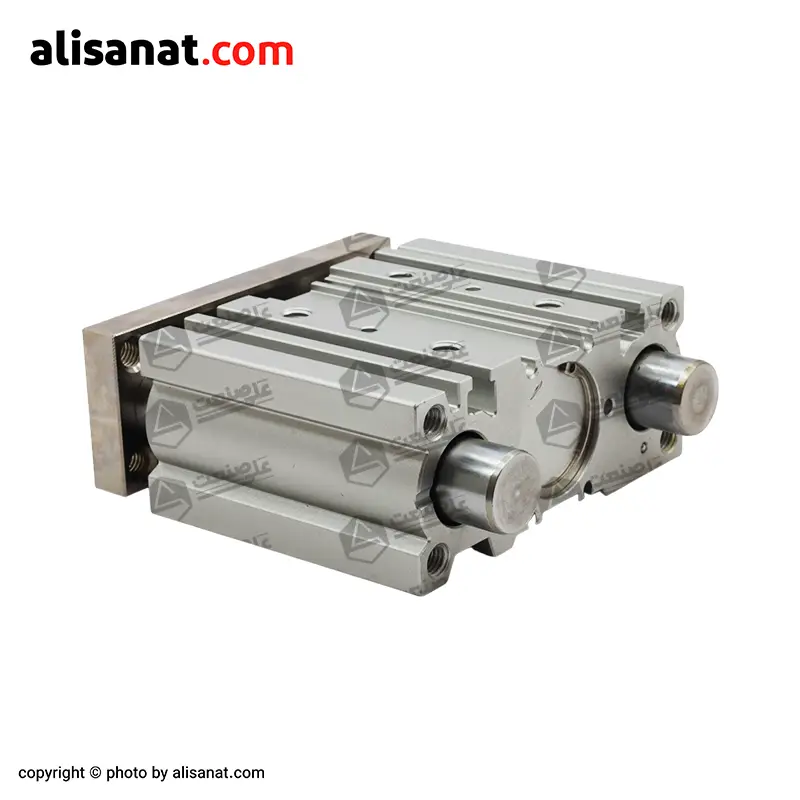

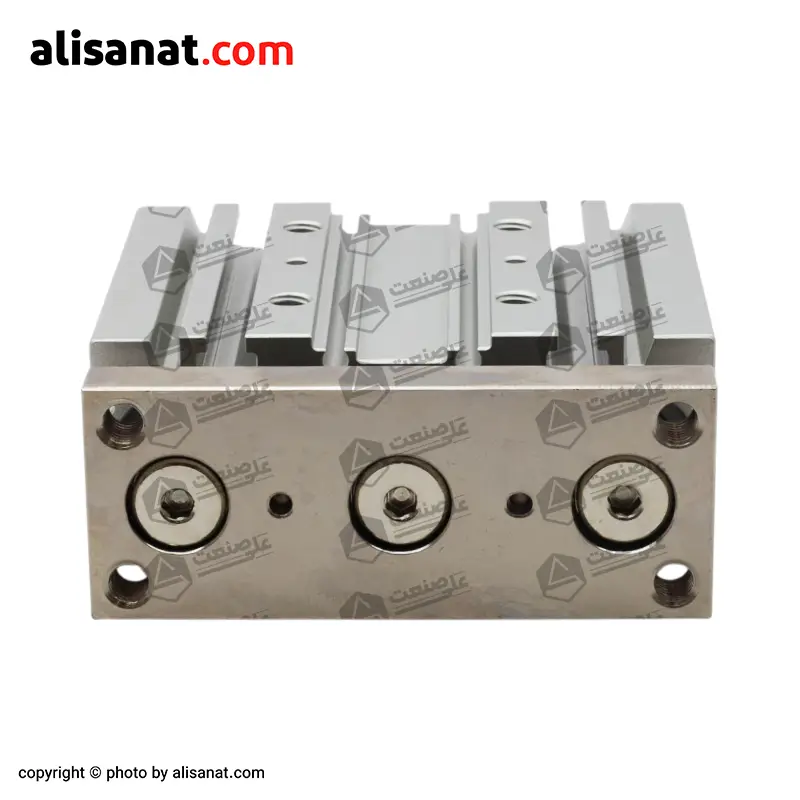

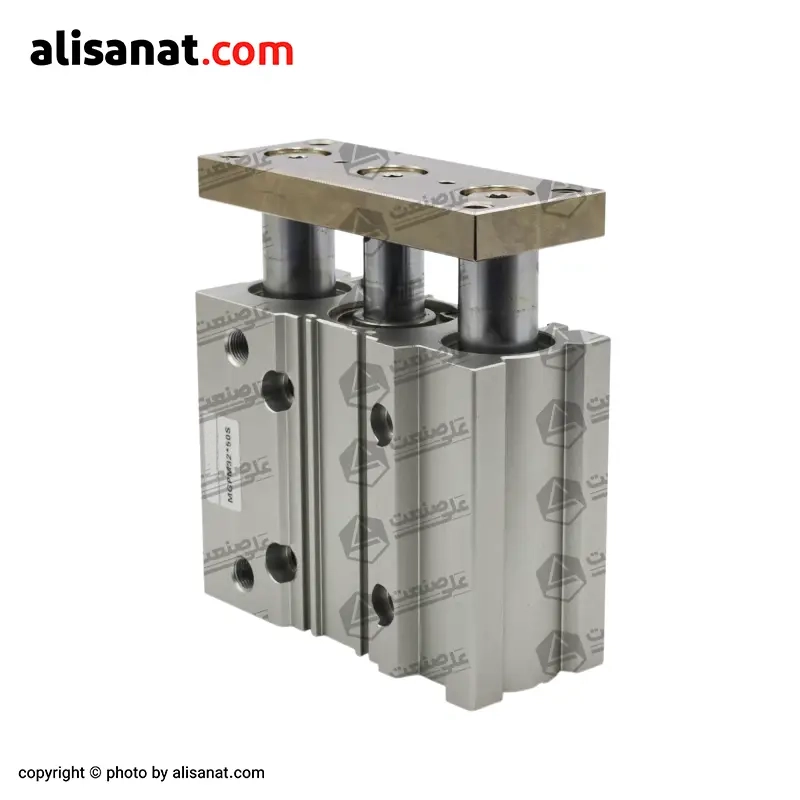

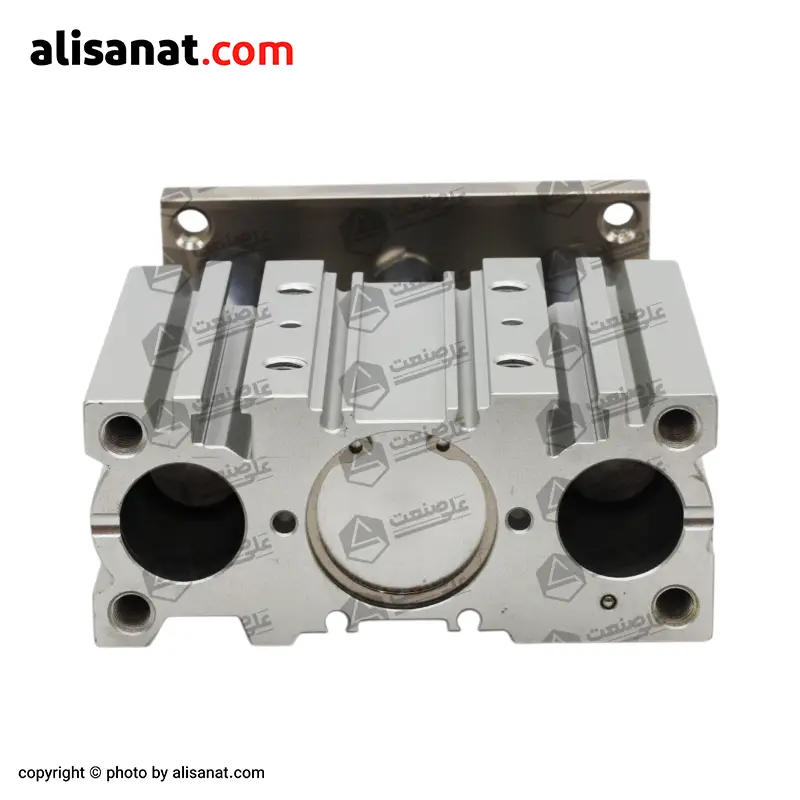

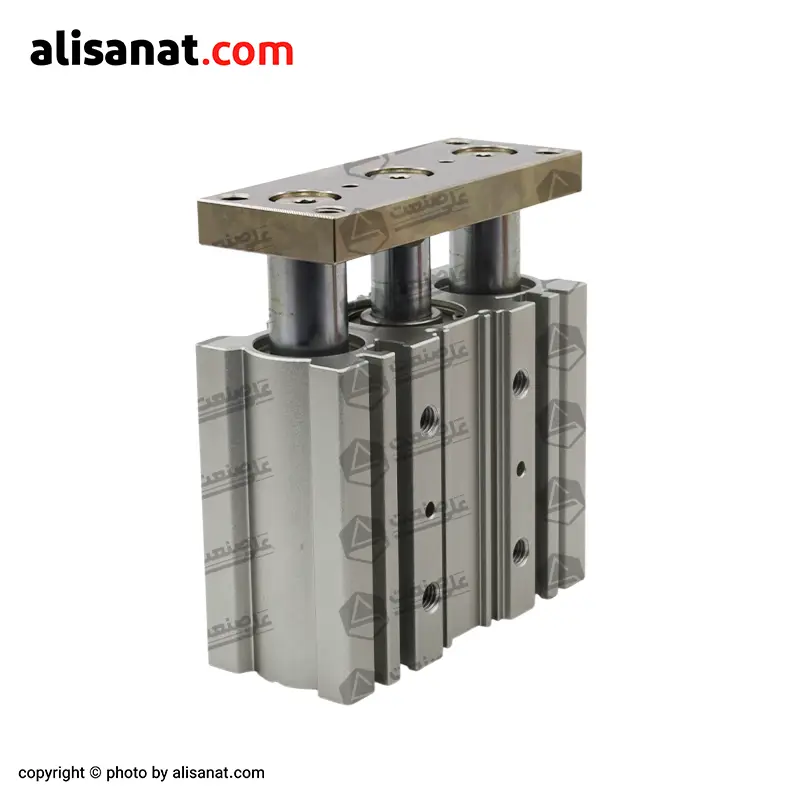

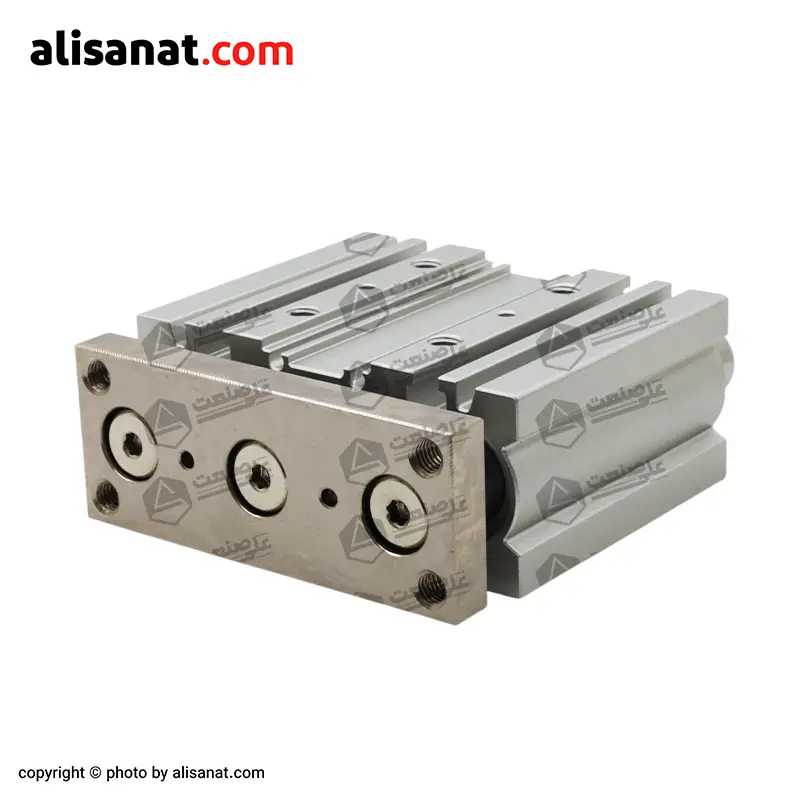

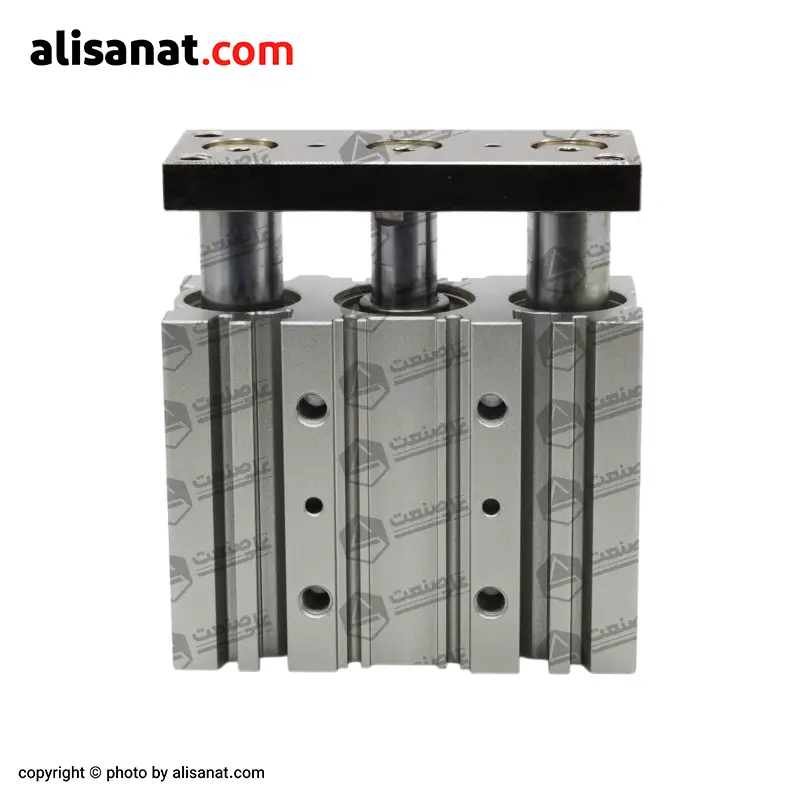

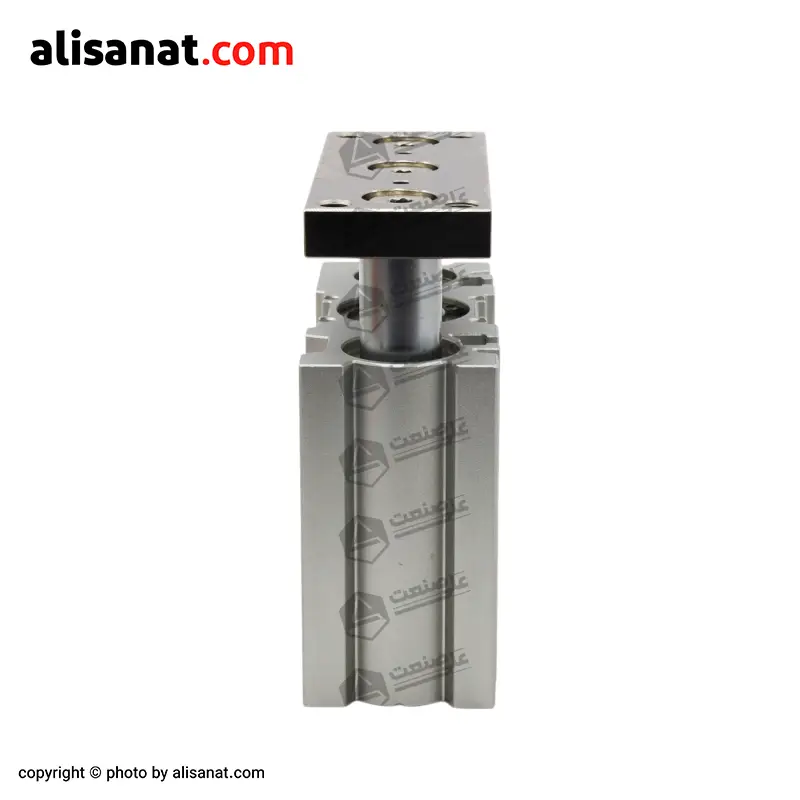

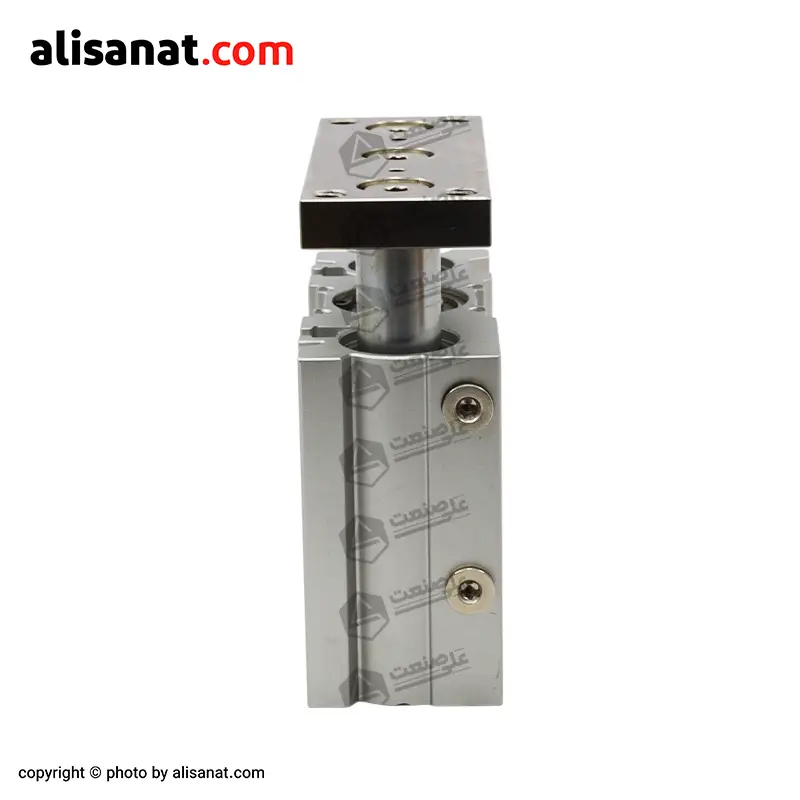

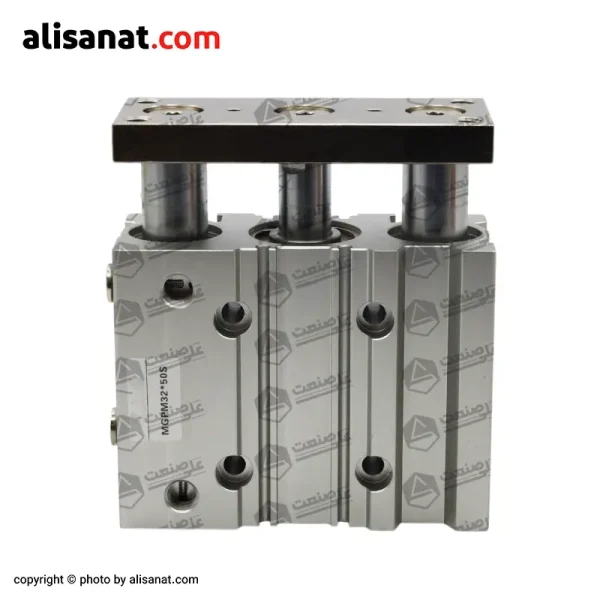

جک پنوماتیک سه شفت MGPM

6- مجموعه آب‌ بندی و قطعات داخلی

در داخل جک پنوماتیک سه شفت مجموعه‌ ای از قطعات آب‌ بندی و هدایت داخلی وجود دارد که حرکت پیستون و شفت اصلی را پایدار و بدون نشت نگه می‌ دارند.

• پیستون (Piston)

قطعه ای که با فشار هوا حرکت می‌ کند و شفت مرکزی را جا به‌ جا می‌ کند.

• اورینگ‌ های پیستون

اورینگ‌ های دور پیستون محفظه داخلی را آب‌ بندی می‌ کنند و مانع نشت هوا بین دو سمت پیستون می‌ شوند.

• کاسه‌ نمد شفت

در محل خروج شفت قرار دارد و از خروج هوا و ورود گرد و غبار جلوگیری می‌ کند.

• بوش‌ های هدایت‌ کننده

در بلوک انتهایی قرار گرفته‌ اند و حرکت میل‌ راهنماها را بدون لقی و کاملاً خطی هدایت می‌ کنند.

7- مگنت داخلی پیستون

در داخل سیلندر و بر روی خود پیستون یک مگنت دائمی حلقه‌ ای قرار دارد.

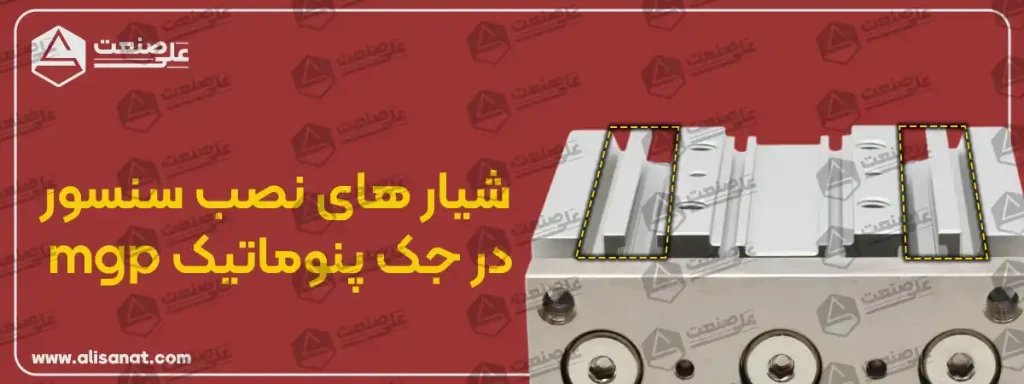

این مگنت هنگام حرکت پیستون، میدان مغناطیسی یکنواختی در بیرون بدنه ایجاد می‌ کند که توسط سنسور جک پنوماتیک نصب‌ شده در شیارهای بدنه تشخیص داده می‌ شود.

وظیفه مگنت:

• امکان تشخیص موقعیت رفت و برگشت جک
• فعال‌ کردن سنسور بدون تماس
• هماهنگی با انواع سنسورهای Reed و Solid State

این مگنت برای اتوماسیون و کنترل موقعیت ضروری است.

نحوه عملکرد جک پنوماتیک سه شفت

عملکرد جک پنوماتیک سه شفت راهنمادار از لحظه ورود هوا شروع می‌ شود و در سه مرحلهٔ کاملاً مشخص تکمیل می‌ گردد:

ایجاد حرکت، انتقال حرکت، و هدایت حرکت.

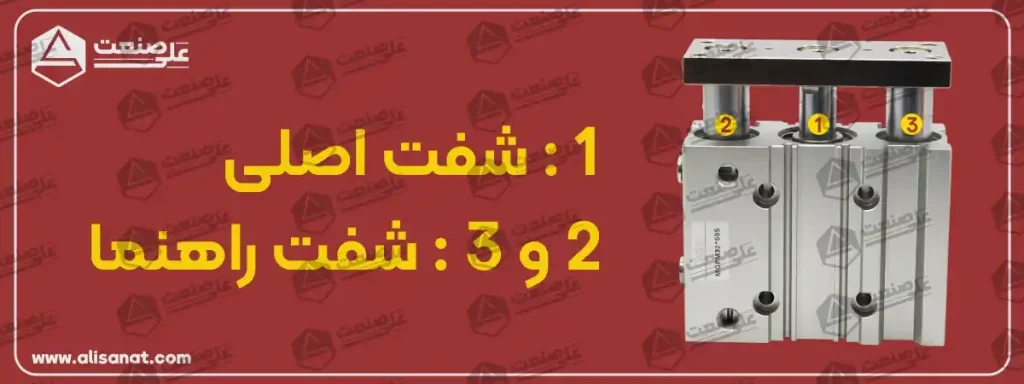

جک پنوماتیک سه‌ شفت با ورود هوا به یک سمت سیلندر، شفت مرکزی را در مسیر رفت یا برگشت جا به‌ جا می‌ کند.

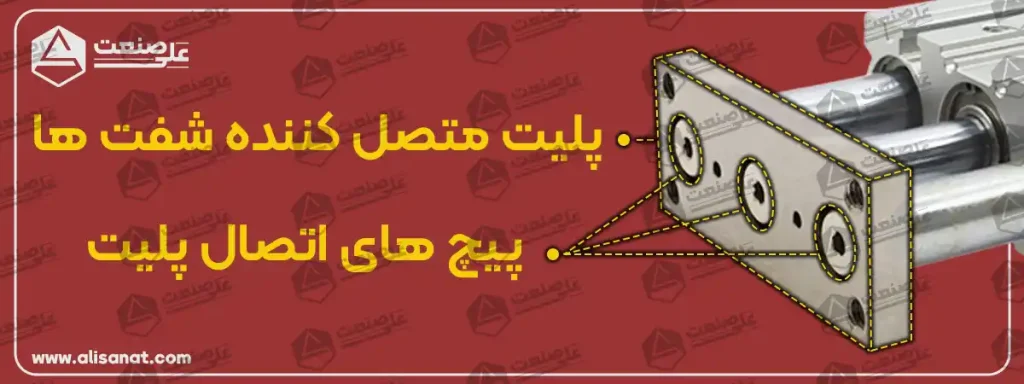

این حرکت اولیه، توسط صفحهٔ بالایی به هر سه شفت منتقل می‌ شود و از همان لحظه، مکانیزم هدایت وارد عمل می‌ گردد.

دو میل‌ راهنمای جانبی که داخل بوش‌ های دقیق حرکت می‌ کنند، مسیر شفت مرکزی را قفل می‌ کنند و اجازه نمی‌ دهند صفحه خروجی بچرخد یا از محور خارج شود.

به این ترتیب، حرکتی که در ابتدا فقط یک جا به‌ جایی ساده پیستون بود، به یک حرکت خطی هدایت‌ شده و بدون لقی تبدیل می‌ شود.

در نهایت، صفحه بالایی که نقطه اتصال قطعه یا ابزار است در یک مسیر کاملاً مستقیم و تکرار پذیر جلو و عقب می‌ رود.

این هماهنگی میان شفت مرکزی، میل‌ راهنماها و صفحه خروجی، جک پنوماتیک سه شفت را به یک واحد حرکتی پایدار تبدیل می‌ کند که حتی در بارهای خارج از مرکز نیز دقت خود را حفظ می‌ کند.

ویژگی‌ ها و مزایای جک پنوماتیک سه شفت

1- حرکت خطی کاملاً پایدار:

مکانیزم سه‌ شفتی مسیر حرکت را قفل می‌ کند و اجازه چرخش یا انحراف نمی‌ دهد.

2- دقت تکرار بالا

بوش‌ های هدایت‌ کننده حرکت را در هر سیکل دقیق و یکسان نگه می‌ دارند.

3- عملکرد مطمئن با بارهای خارج از مرکز

دو میل‌ راهنما جریان نیرو را متعادل می‌ کنند و حرکت صفحه حتی با بار جانبی ثابت می‌ ماند.

4- امکان نصب مستقیم ابزار روی صفحه خروجی

صفحهٔ بالایی ماشین‌ کاری‌ شده است و قابلیت اتصال مستقیم قطعه یا فیکسچر را دارد.

5- طراحی کم‌ جا و مناسب فضاهای محدود

بدنه تخت و جمع‌ و جور آن را برای خطوط کوچک ایده‌ آل می‌ کند.

6- سازگاری کامل با سنسورهای موقعیت

مگنت داخلی و شیار سنسور امکان کنترل رفت‌ و برگشت را در سیستم‌ های اتوماسیون فراهم می‌ کنند.

7- عمر کاری بالا

توزیع نیروی یکنواخت روی شفت‌ ها، سایش بوش‌ ها و لقی حرکتی را به حداقل می‌ رساند.

سایز بندی جک پنوماتیک سه شفت

در انتخاب جک پنوماتیک سه شفت دو پارامتر اصلی نقش تعیین‌ کننده دارند:

قطر (Bore Size) و کورس (Stroke).

قطر جک مستقیماً با میزان نیروی قابل‌ تولید مرتبط است؛ هرچه قطر بزرگ‌ تر باشد، نیروی خروجی بیشتری در اختیار داریم.

کورس نیز طول حرکتی است که صفحهٔ خروجی می‌ تواند طی کند و بسته به نوع کاربر ، حرکت‌ های کوتاه‌ برد دقیق یا جا به‌ جایی‌ های بلند انتخاب می‌ شود.

سایز این جک پنوماتیک سه شفت، در محدوده‌ ای ارائه می‌ شود که هم برای کاربردهای سبک و هم برای کاربردهای متوسط مناسب است.

قطر جک :

12، 16، 20، 25، 32، 40، 50 میلی‌ متر

این تنوع قطر امکان انتخاب بین سرعت بالا، نیروهای متوسط و توان بیشتر را فراهم می‌ کند.

کورس حرکتی (Stroke):

10، 20، 25، 30، 40، 50، 60، 70، 80، 90، 100، 125، 150، 200 میلی‌ متر

این بازه کورس باعث می‌ شود جک پنوماتیک سه شفت هم در فضا های محدود کاربرد داشته باشد و هم در حرکت‌ های طولانی‌ تر، بدون اینکه دقت یا پایداری آن دچار افت شود.

نکات مهم در نصب جک پنوماتیک سه شفت

نصب صحیح جک پنوماتیک سه شفت تأثیر مستقیم بر دقت حرکت، عمر بوش‌ ها و پایداری مجموعه دارد.

به‌دلیل وجود میل‌ راهنماها و صفحه خروجی، این مدل نسبت به جک‌ های معمولی به تراز بودن و نحوه اتصال حساس‌ تر است.

1- تراز بودن صفحه اتصال

سطحی که صفحه خروجی جک پنوماتیک سه شفت روی آن قطعه، فیکسچر یا ابزار نصب می‌ شود

باید بدون اختلاف ارتفاع و کاملاً صاف باشد.

هرگونه کج‌ بودن یا بار نامتقارن می‌ تواند به بوش‌ ها فشار وارد کند و باعث لقی یا سایش زودهنگام شود.

2- قرارگیری جک روی سطح کاملاً محکم

بدنه جک پنوماتیک سه شفت باید روی یک شاسی یا فریم محکم بسته شود.

نصب روی پروفیل‌ های سبک یا صفحات ناپایدار باعث لرزش و کاهش دقت حرکت در کورس‌ های بلند می‌ شود.

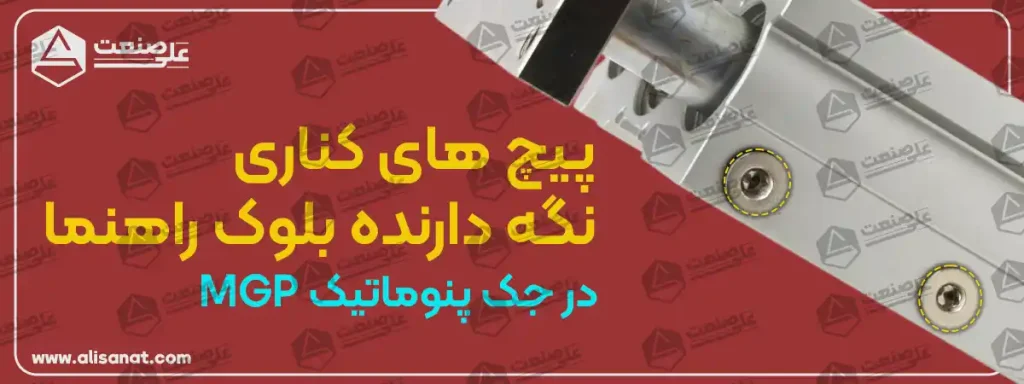

3- محکم‌ کردن یکنواخت پیچ‌ های نصب

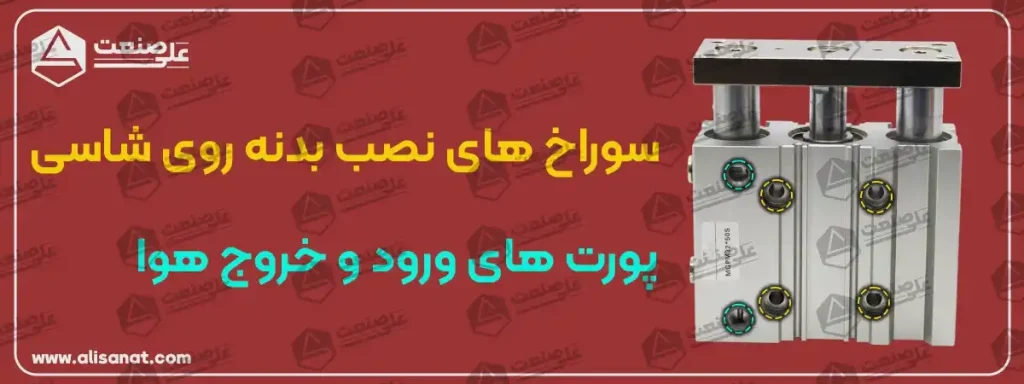

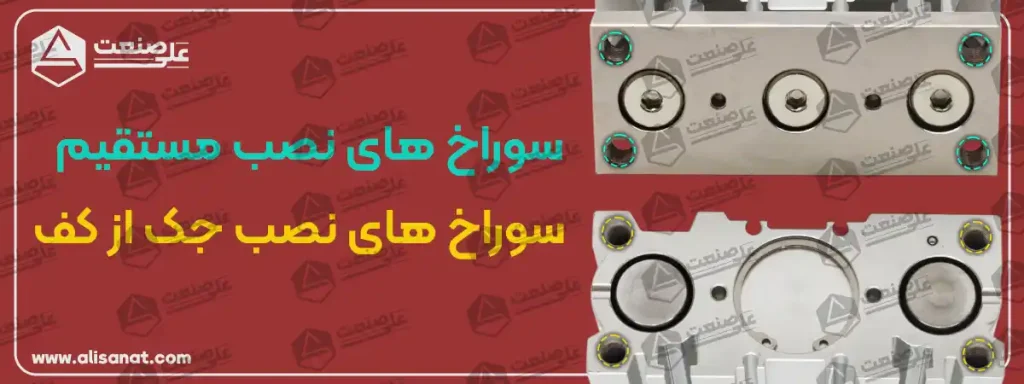

چهار سوراخ کناری بدنه باید به‌ صورت یکنواخت و با گشتاور مناسب بسته شوند.

سفت‌ کردن نامتقارن می‌ تواند باعث تاب‌ برداشتن بدنه شده و حرکت میل‌ راهنماها را مختل کند.

4- جلوگیری از ضربه انتهای کورس

هنگام نصب، باید از ضربه‌ گیر یا تنظیمات شیر برقی به‌ گونه‌ ای استفاده شود که جک در انتهای کورس با شدت به توقف نرسد.

این کار عمر بوش‌ ها و صفحه خروجی را افزایش می‌ دهد.

5- انتخاب صحیح سایز بادامک و سنسور

سنسورهای مورد استفاده باید با نوع مگنت داخلی سازگار باشند.

نصب اشتباه سنسور یا قرارگیری آن خارج از محدوده‌ ی تشخیص باعث خطا در سیستم کنترل می‌ شود.

6- توجه به جهت بار و نحوه انتقال نیرو

بار باید تا حد امکان نزدیک به مرکز صفحهٔ خروجی بسته شود.

بارهای بسیار کناری یا گشتاوری باید با فیکسچر مناسب کنترل شوند تا به میل‌ راهنماها فشار اضافی وارد نشود.

7- کیفیت هوای ورودی

هوای ورودی باید خشک و فیلتر شده باشد.

وجود رطوبت و ذرات آلودگی باعث کاهش عمر کاسه‌ نمد و اورینگ‌ ها خواهد شد.

برای جلوگیری از بروز این مشکل استفاده از انواع واحد مراقبت پنوماتیک توصیه می شود.

8- پرهیز از چرخاندن دستی صفحه هنگام خاموش بودن مدار

هنگامی که سیستم بی‌ فشار است، فشار دستی روی صفحه خروجی ممکن است باعث سایش بوش‌ ها شود.

بهتر است تنظیمات مکانیکی فقط زمانی انجام شود که جک تحت فشار هوای کنترل‌ شده باشد.

جمع‌ بندی

جک پنوماتیک سه‌ شفت یک واحد حرکتی هدایت‌ شده است که با ترکیب شفت مرکزی، میل‌ راهنماها و صفحهٔ خروجی، حرکتی کاملاً پایدار و بدون چرخش ایجاد می‌ کند.

تنوع قطر و کورس، دقت تکرار بالا و امکان نصب مستقیم ابزار، این مدل را برای اتوماسیون، انتقال قطعات و حرکت‌ های دقیق ایده‌ آل می‌ سازد.

اگر به‌ درستی نصب و تراز شود، در فضاهای کم و بارهای خارج از مرکز عملکردی قابل‌ اعتماد و طولانی‌ مدت ارائه می‌ دهد.

برای مشاوره تخصصی در انتخاب سایز مناسب جک پنوماتیک سه‌ شفت ، یا ثبت سفارش انواع جک‌ های پنوماتیک صنعتی، می‌ توانید با کارشناسان علی‌ صنعت در ارتباط باشید.

تیم فنی ما آماده است تا مطابق نیاز کاربردی شما، بهترین گزینه را معرفی و تأمین نماید.
