شیر وکیوم پنوماتیک

چطور سایز مناسب شیر وکیوم را انتخاب کنیم؟

در انتخاب شیر وکیوم باید بدانیم که  که سایز، مستقیماً روی سه چیز اثر می‌ گذارد:

1- دبی مکش (Suction Flow)

2- مصرف هوای فشرده (Air Consumption)

3- سرعت رسیدن به خلأ (Response Time)

پس انتخاب سایز درست یعنی پیدا کردن تعادل بین قدرت مکش کافی و مصرف هوای منطقی.

بر همین اساس، این چهار قانون ساده اما کاملاً فنی شکل می‌ گیرد:

1) قطعه کوچک + سطح آب‌ بندی خوب → شیر وکیوم سایز کوچک‌ تر

وقتی قطعه ابعاد کوچکی دارد و سطح آن صاف و آب‌ بند است (مثل شیشه، ورق فلزی صاف، پلاستیک صیقلی)، مدار وکیوم نشتی کمی دارد و حجم هوایی که باید تخلیه شود هم کم است.در این حالت:

دبی مکش خیلی بالا لازم نیست چون نشتی نداریم که جبران شود.

یک شیر کوچک‌ تر هم می‌ تواند خیلی سریع به خلأ مطلوب برسد.

انتخاب سایز بزرگ‌ تر در این شرایط فقط باعث مصرف باد اضافی و هزینه بیشتر می‌ شود، بدون اینکه نگهداری واقعاً بهتر شود.

نتیجه: برای قطعات کوچک و سطح آب‌ بند، سایز کوچک اقتصادی‌ تر و کافی است.

2) قطعه بزرگ‌ تر یا سطح دارای نشتی → سایز بزرگ‌ تر

اگر قطعه بزرگ‌ تر باشد یا سطح آن زبر/متخلخل/دارای نشتی طبیعی باشد (مثل MDF خام، کارتن، فوم، چوب و…)، مدار وکیوم دائماً هوا می‌ کشد. در این حالت:

خلأ نهایی به‌ تنهایی تعیین‌ کننده نیست.

دبی مکش باید آنقدر باشد که نشتی را جبران کند.

هرچه نشتی بیشتر باشد، اگر دبی کافی نباشد قدرت وکیوم سریع افت می‌ کند و نگهداری بی‌ ثبات می‌ شود.

بنابراین لازم است شیر وکیوم با نازل بزرگ‌ تر و دبی بیشتر انتخاب شود تا مکش پایدار بماند.

نتیجه: برای سطوح نشتی‌ دار یا قطعات بزرگ، سایز بزرگ‌ تر عملکرد را پایدار می‌ کند.

3) سرعت سیکل بالا (رباتیک) → یک سایز بالاتر از حالت معمول

در خطوط رباتیک و Pick & Place، زمان چرخه کوتاه است و شیر باید در چند دهم ثانیه خلأ مؤثر ایجاد کند.

اینجا چند عامل باعث می‌ شود یک سایز بالاتر منطقی باشد:

• سرعت رسیدن به وکیوم بیشتر به دبی مکش وابسته است تا خلأ نهایی.
• در سیکل‌ های سریع، حتی چند ثانیه تأخیر یعنی کاهش راندمان خط.
• انتخاب سایز کمی بزرگ‌ تر باعث می‌ شود:
  زمان پاسخ کم شود، وکیوم سریع‌ تر شکل بگیرد و رها سازی هم قابل کنترل‌ تر شود.

نتیجه: در کاربردهای پر سرعت، اولویت با دبی و سرعت پاسخ است؛ پس یک رنج بالاتر انتخاب می‌ شود.

4) کار دائم/طولانی → تا حد ممکن سایز بزرگ بی‌ دلیل انتخاب نکن

هرچه سایز وکیوم ژنراتور بزرگ‌ تر باشد، مصرف هوای فشرده آن هم بیشتر است.

در کاربردهایی که وکیوم باید مدام یا برای زمان طولانی فعال بماند:

• مصرف باد دائمی می‌ شود.
• هزینه انرژی کمپرسور در بلند مدت بالا می‌ رود.
• حتی ممکن است به‌ صرفه‌ تر باشد سایز را بهینه‌ تر بگیری یا از چک‌ والو/مخزن کمک بگیری تا شیر کمتر کار کند.

پس در کار دائم، انتخاب سایز بزرگ فقط زمانی توجیه دارد که واقعاً نشتی یا حجم سیستم به آن نیاز داشته باشد؛ نه صرفاً برای «اطمینان بیشتر».

نتیجه: در کار مداوم، سایز را دقیق و حداقلی انتخاب کن تا هزینه انرژی کنترل شود.

به طور خلاصه:

در یک نگاه، افزایش سایز یعنی افزایش دبی و مصرف هوا؛ پس سایز فقط وقتی بزرگ‌ تر انتخاب می‌ شود که حجم مدار یا نشتی سطح به آن نیاز داشته باشد.

نکات نصب شیر وکیوم

نصب صحیح شیر وکیوم مستقیماً روی سرعت ایجاد خلأ، پایداری مکش و مصرف هوا اثر می‌ گذارد.

مهم‌ ترین نکات:

1- هوای ورودی تمیز و خشک باشد

قبل از شیر وکیوم حتماً فیلتر مناسب نصب کنید (ترجیحاً 5 تا 40 میکرون).

وجود رطوبت یا ذرات، نازل را دچار گرفتگی می‌ کند و دبی وکیوم را کاهش می‌ دهد.

در صورت نیاز از تله‌ آبگیر هم استفاده کنید.

2- فشار ورودی را در محدوده استاندارد تنظیم کنید

عملکرد بهینه معمولاً با فشار حدود 4 تا 6 بار به‌ دست می‌ آید.

فشار پایین باعث ضعف مکش و فشار بیش از حد باعث افزایش مصرف هوا و افت راندمان می‌ شود.

یک رگلاتور پنوماتیک نزدیک شیر قرار دهید تا فشار ثابت بماند.

3- مسیر وکیوم کوتاه و کم‌ افت انتخاب شود

شیلنگ وکیوم را تا حد ممکن کوتاه بگیرید و قطر داخلی آن را متناسب انتخاب کنید.

مسیر بلند یا قطر باریک شیلنگ  باعث کند شدن رسیدن به خلأ و افت مکش می‌ شود.

4- مسیر خروج (R) را باز و دارای اگزوز نگه دارید

روی پورت خروج هوا بهتر است اگزوز پنوماتیک نصب شود تا صدا و ورود گرد و غبار کاهش یابد.

گرفتگی اگزوز مستقیماً عملکرد وکیوم را مختل می‌ کند.

5- آب‌ بندی اتصالات را جدی بگیرید

در مدار وکیوم، نشتی‌ های کوچک هم اثر زیادی دارند.

از نوار تفلون یا اورینگ استاندارد استفاده کنید و پس از نصب، کل مسیر را از نظر نشتی بررسی کنید.

6- شیر را نزدیک مصرف‌ کننده نصب کنید

هرچه فاصله شیر تا کاپ کمتر باشد، خلأ سریع‌ تر ایجاد می‌ شود و افت سیستم کمتر خواهد بود؛ مخصوصاً در خطوط پر سرعت.

عیب‌ یابی شیر وکیوم (مشکلات رایج)

1) مکش ضعیف یا ناکافی

• دلایل: فشار ورودی کم، نشتی در کاپ/شیلنگ، گرفتگی فیلتر یا نازل، مسیر وکیوم بلند یا باریک.
• راهکار: تنظیم فشار، تست نشتی، تمیز/تعویض فیلتر، کوتاه‌ کردن مسیر و اصلاح قطر شیلنگ.

2) تاخیر در رسیدن به وکیوم

• دلایل: دبی مکش پایین نسبت به حجم مدار، طول زیاد مسیر وکیوم، حجم اضافی بین شیر و کاپ.
• راهکار: انتخاب سایز مناسب‌ تر، کوتاه کردن مسیر، افزایش قطر شیلنگ، نصب شیر نزدیک کاپ.

3) افت سریع وکیوم بعد از قطع باد

• توضیح: در مدل استاندارد سه‌ پورتی، وکیوم وابسته به جریان باد است و با قطع آن افت می‌ کند.
• راهکار: استفاده از چک‌ والو وکیوم یا مخزن وکیوم در مدار.

4) مصرف هوا بیش از حد

• دلایل: فشار ورودی بالا، انتخاب سایز بزرگ‌ تر از نیاز، نشتی زیاد در سطح/کاپ.
• راهکار: تنظیم فشار، انتخاب سایز بهینه، کاهش نشتی یا استفاده از کاپ مناسب‌ تر.

5) صدای غیرعادی یا زیاد در خروجی

• دلایل: نبود سایلنسر(اگزوز)، گرفتگی اگزوز، ناپایداری فشار ورودی.
• راهکار: نصب سایلنسر، باز نگه داشتن اگزوز، تثبیت فشار با رگلاتور.

جمع بندی

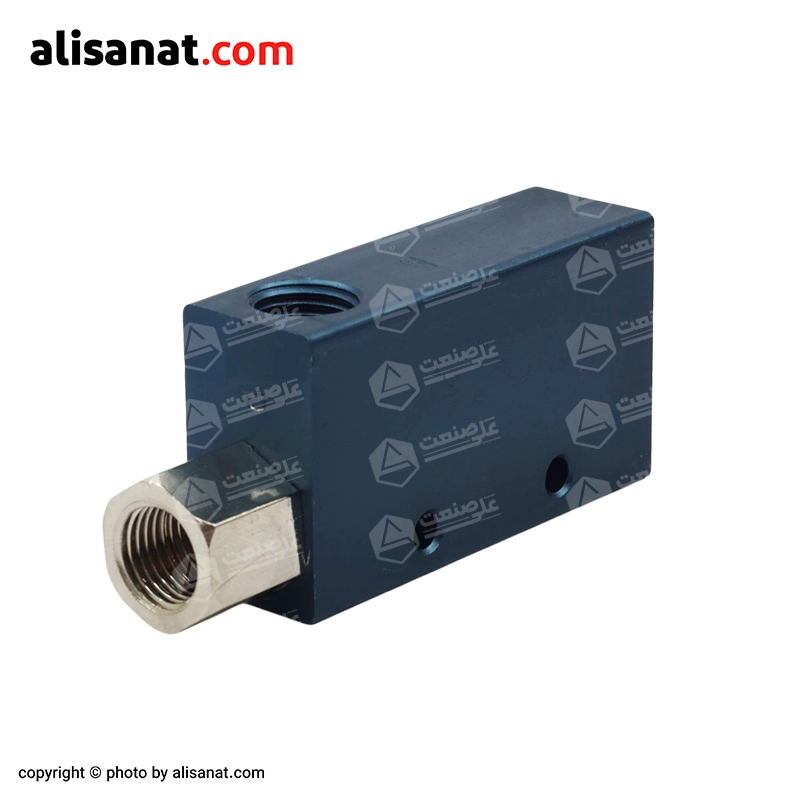

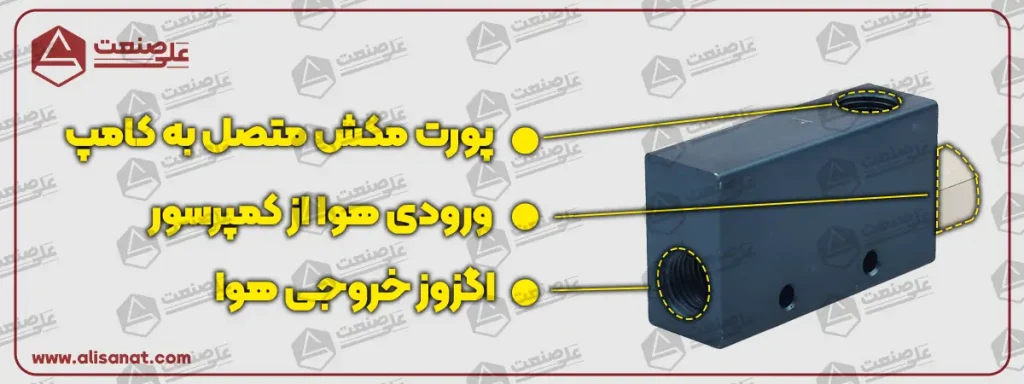

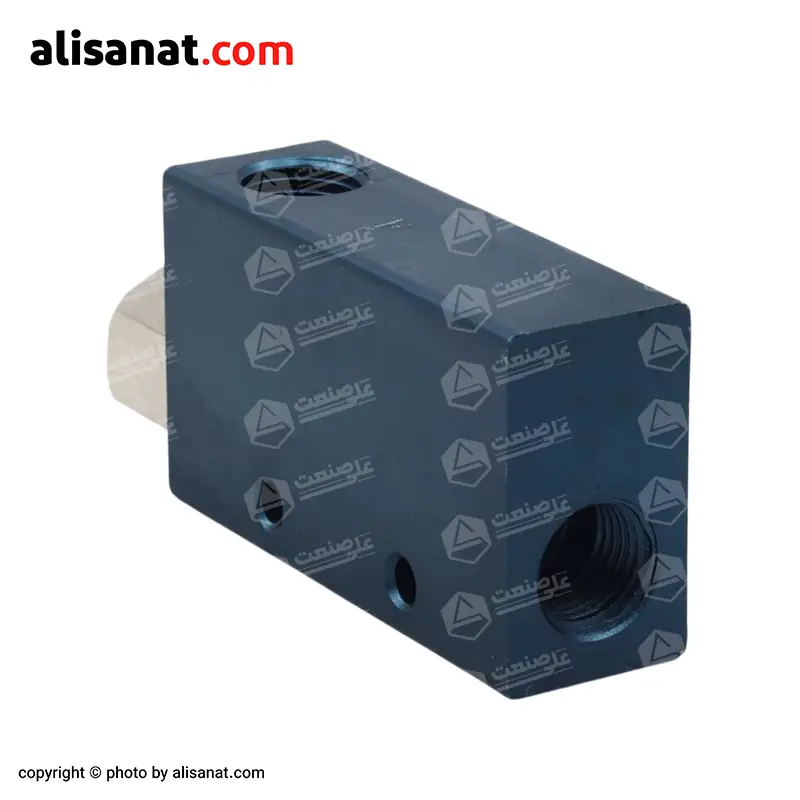

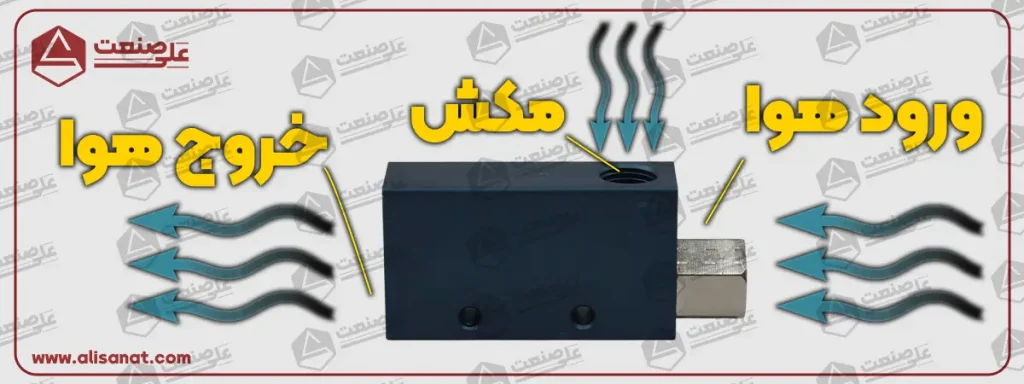

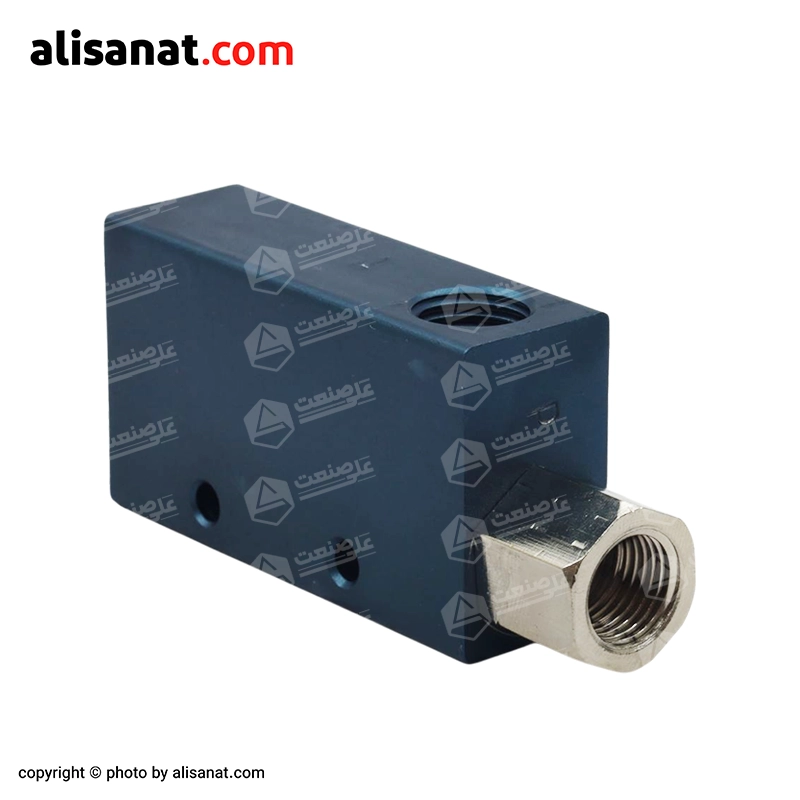

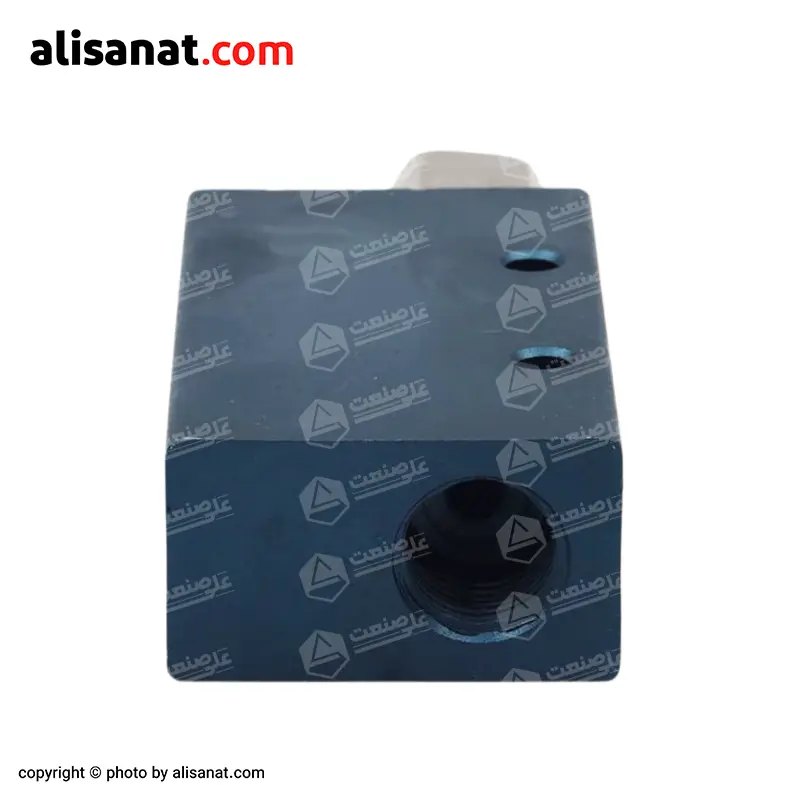

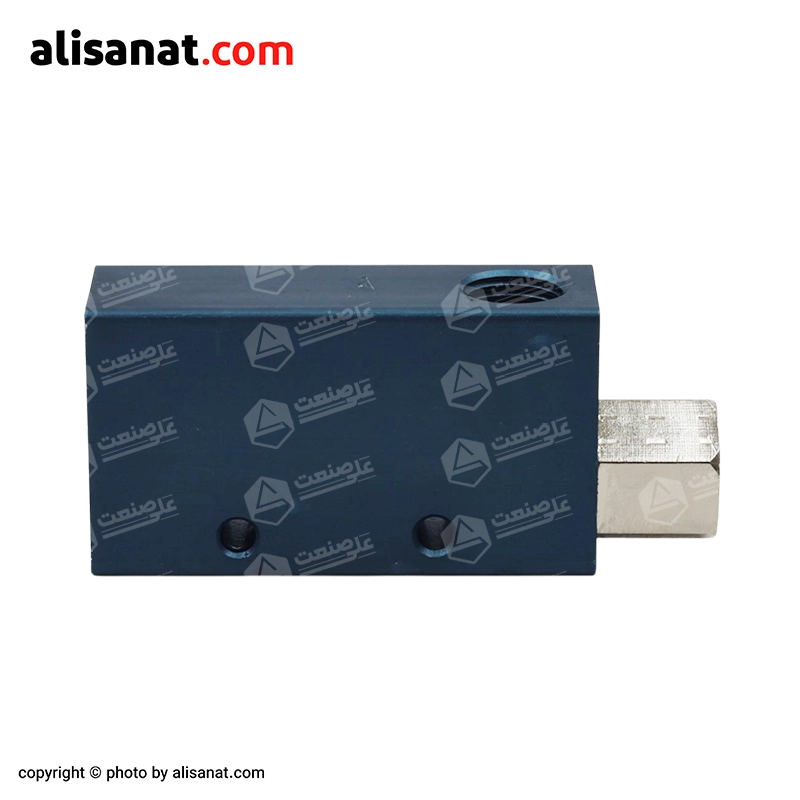

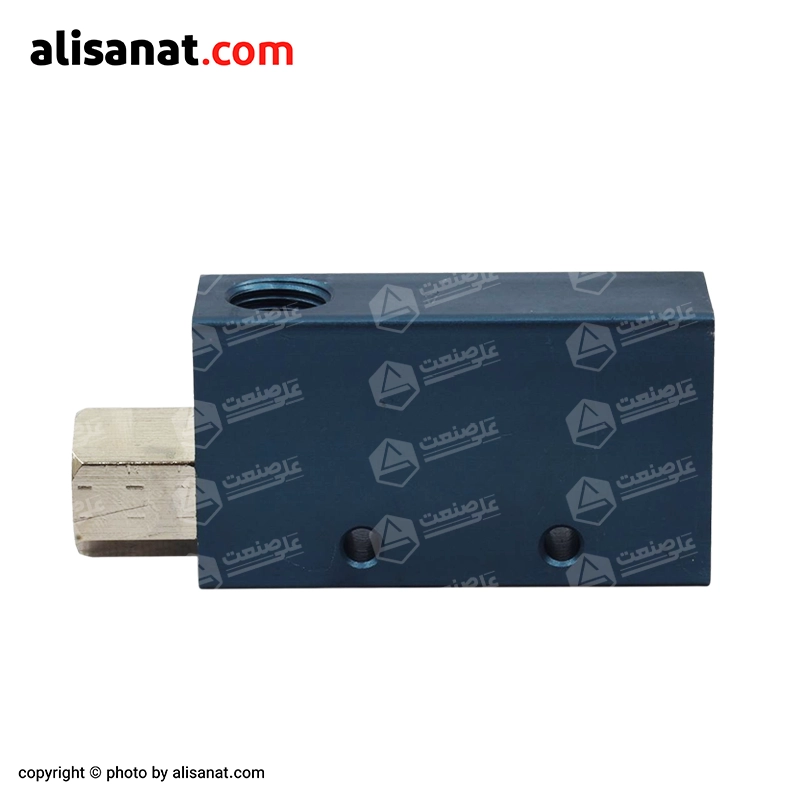

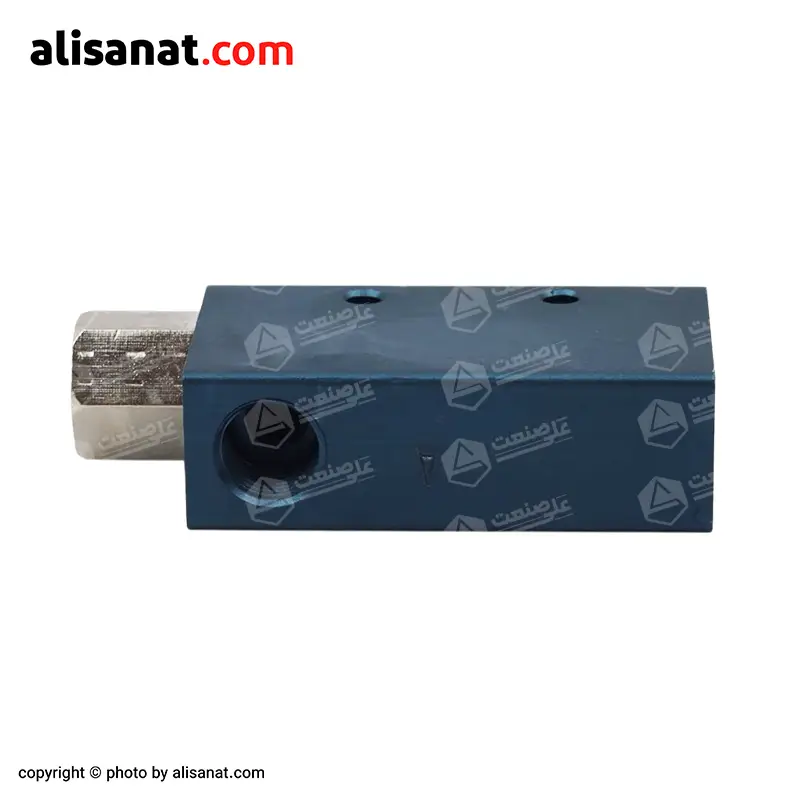

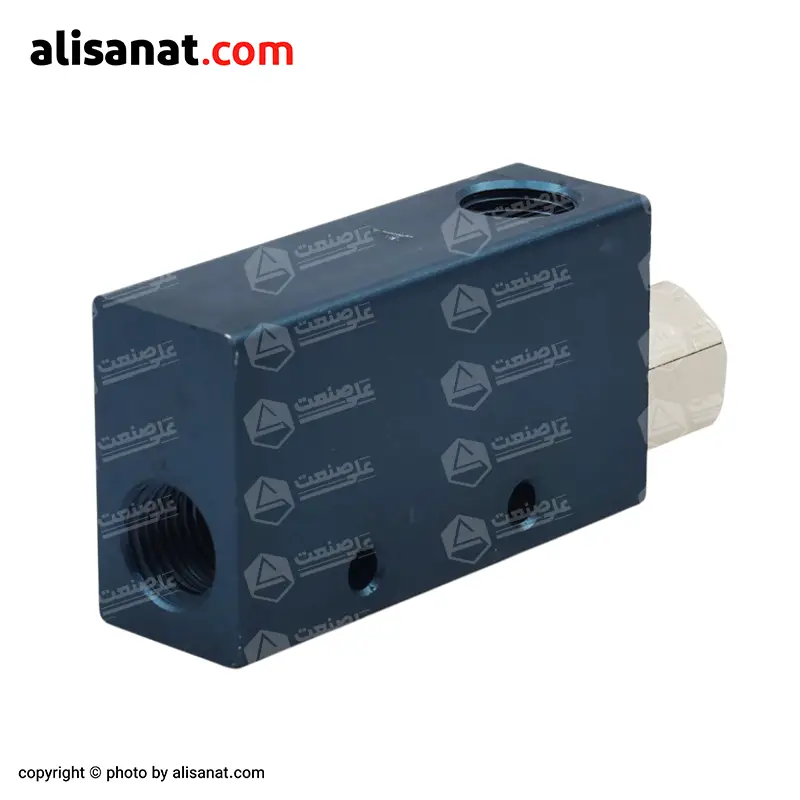

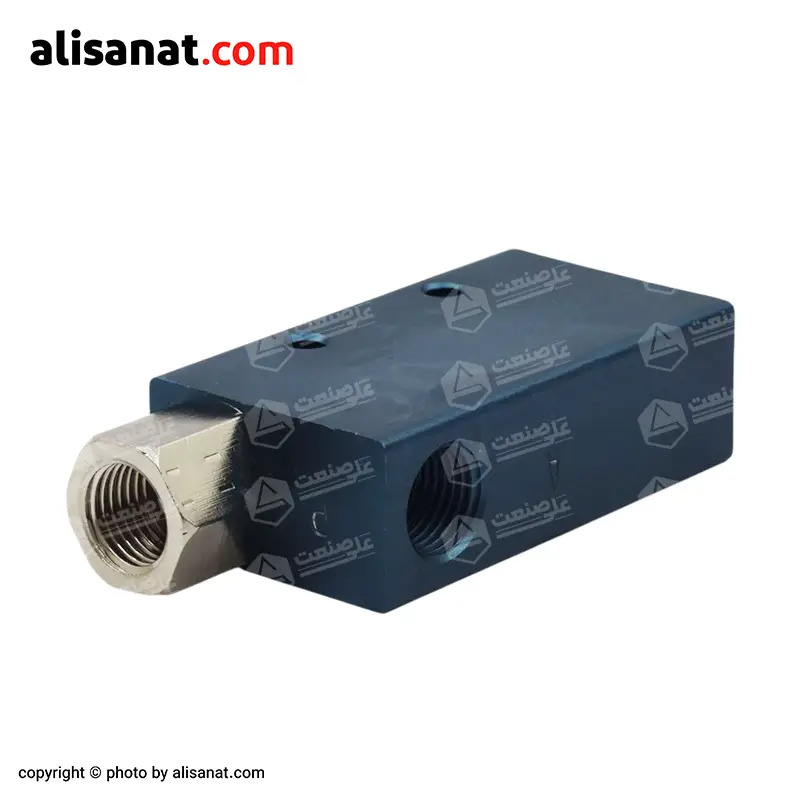

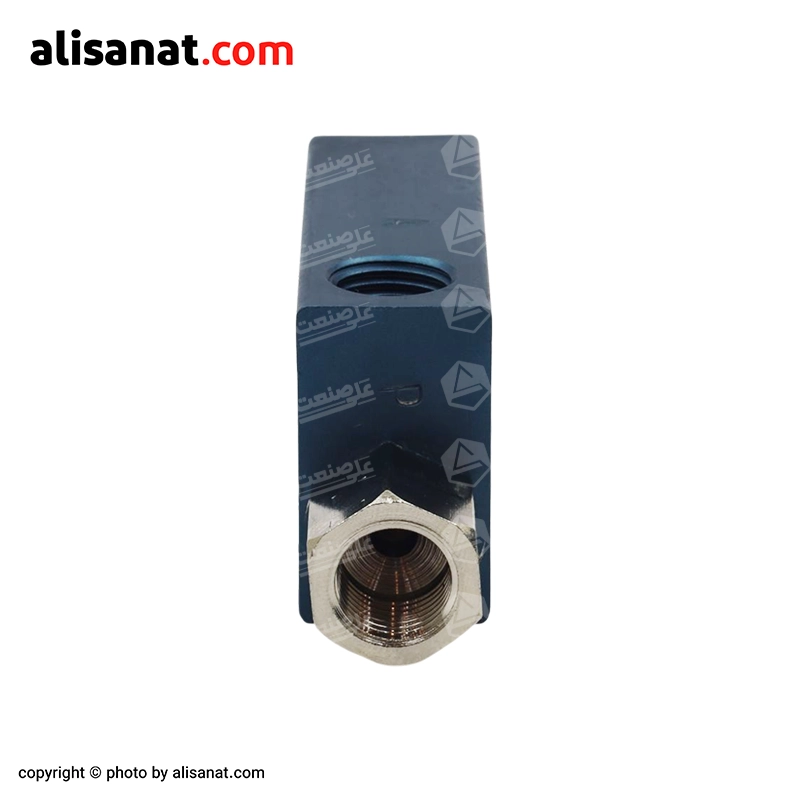

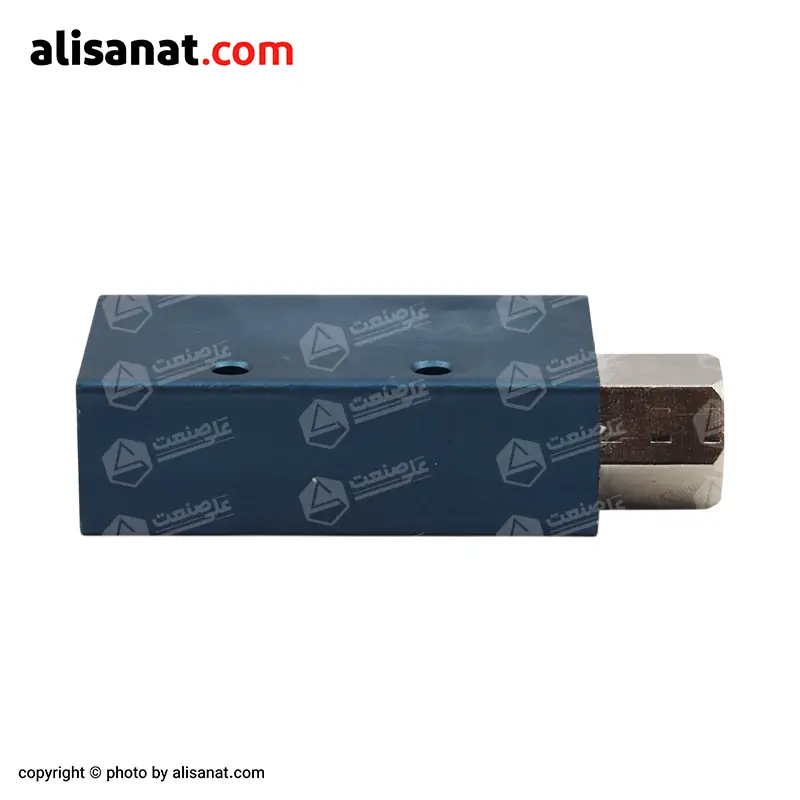

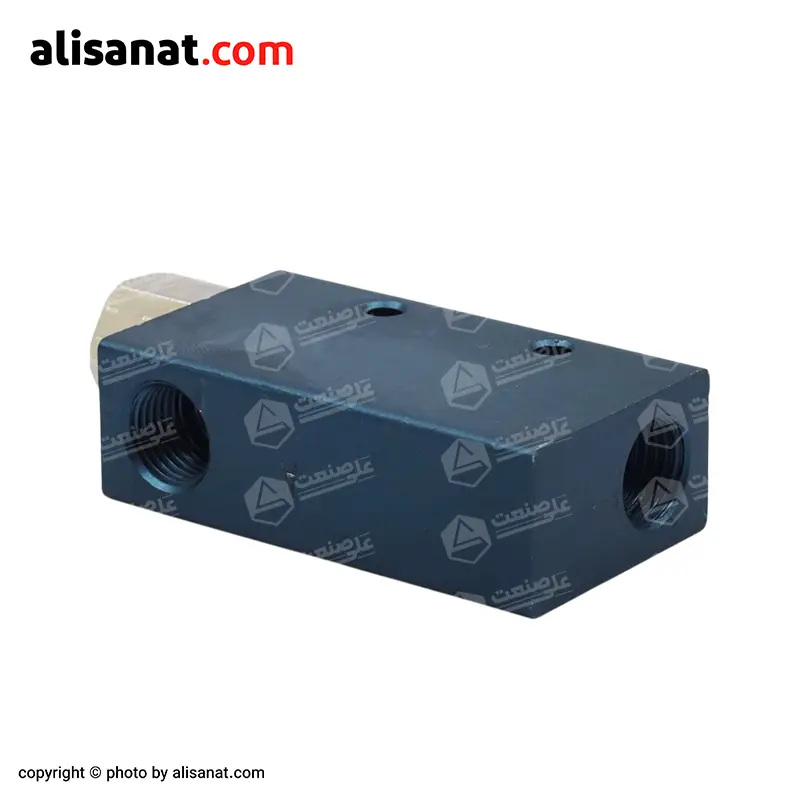

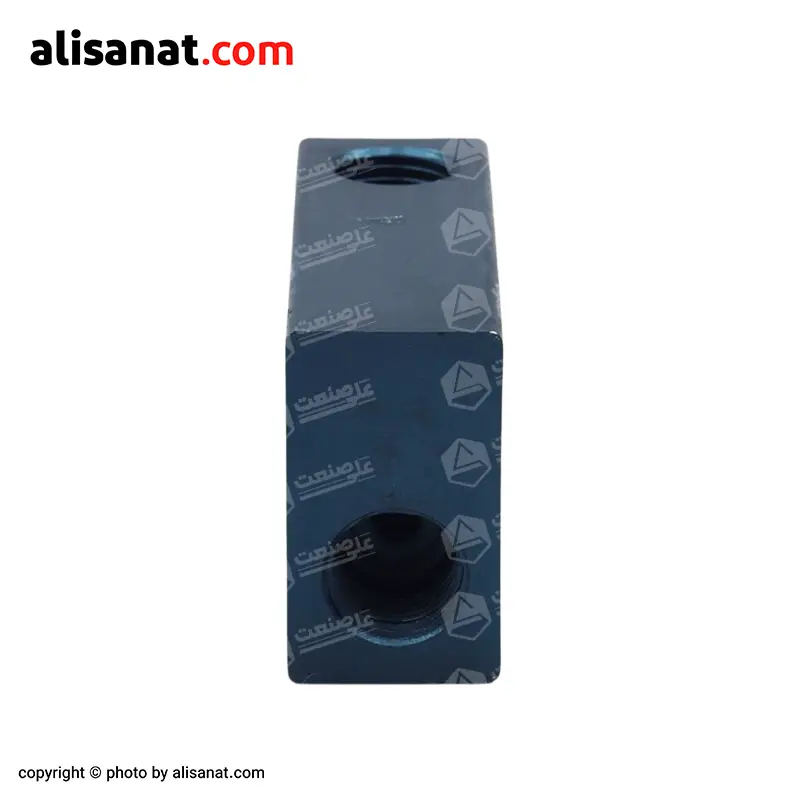

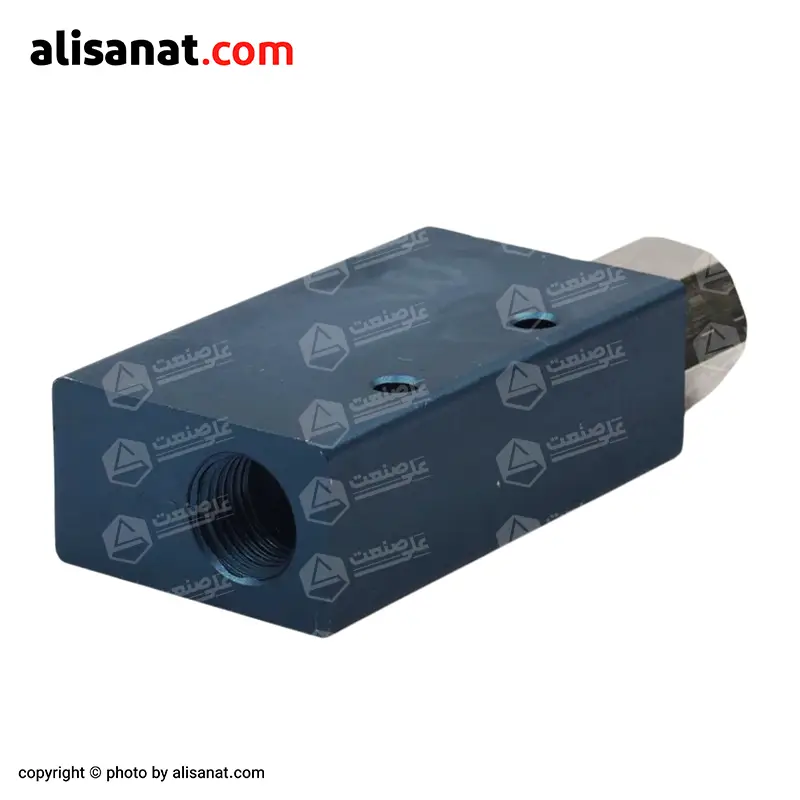

شیر وکیوم پنوماتیک یک وکیوم‌ ژنراتور ونتوری است که با هوای فشرده و از طریق سه پورت P، V و R خلأ تولید می‌ کند و برای کاربردهای سریع مثل رباتیک، جابجایی ورق و بسته‌ بندی مناسب است.

انتخاب سایز به حجم مدار و نشتی وابسته است و با نصب صحیح و کنترل نشتی‌ ها، عملکرد پایدار و عیب‌ یابی ساده خواهد بود.

برای انتخاب و خرید شیر وکیوم پنوماتیک متناسب با کاربردتان، می‌ توانید از مشاوره تخصصی علی صنعت استفاده کنید.

کافی است نوع قطعه، ابعاد یا تعداد کاپ‌ ها و شرایط کاری را اعلام کنید تا مدل و سایز مناسب به شما پیشنهاد شود.

جهت دریافت قیمت روز و ثبت سفارش، با ما در ارتباط باشید.
