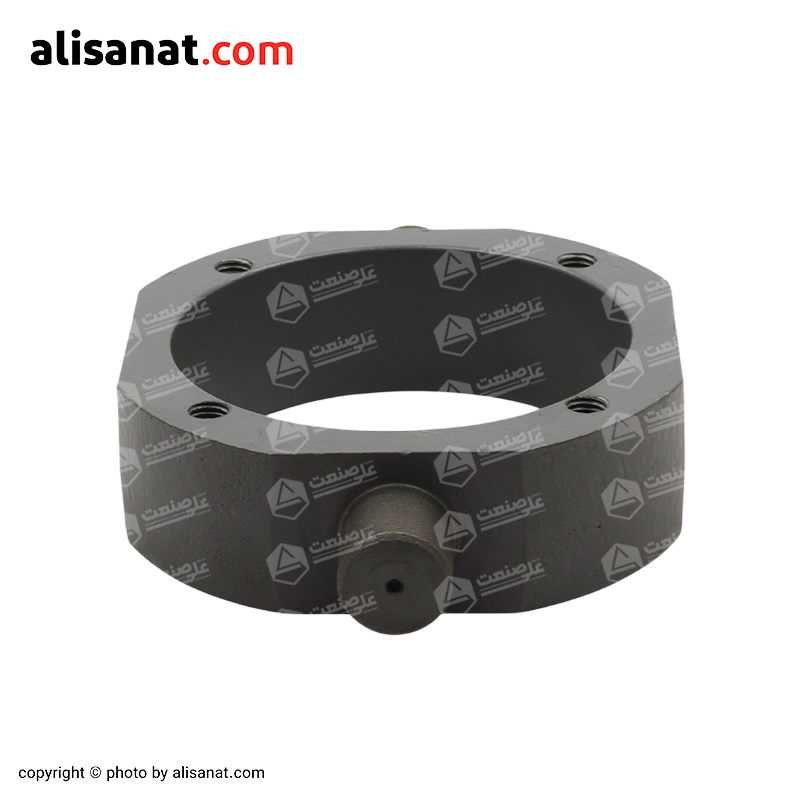

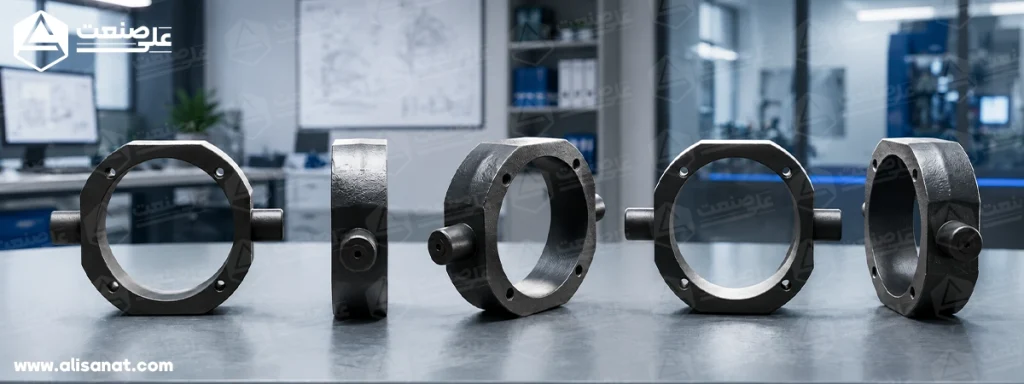

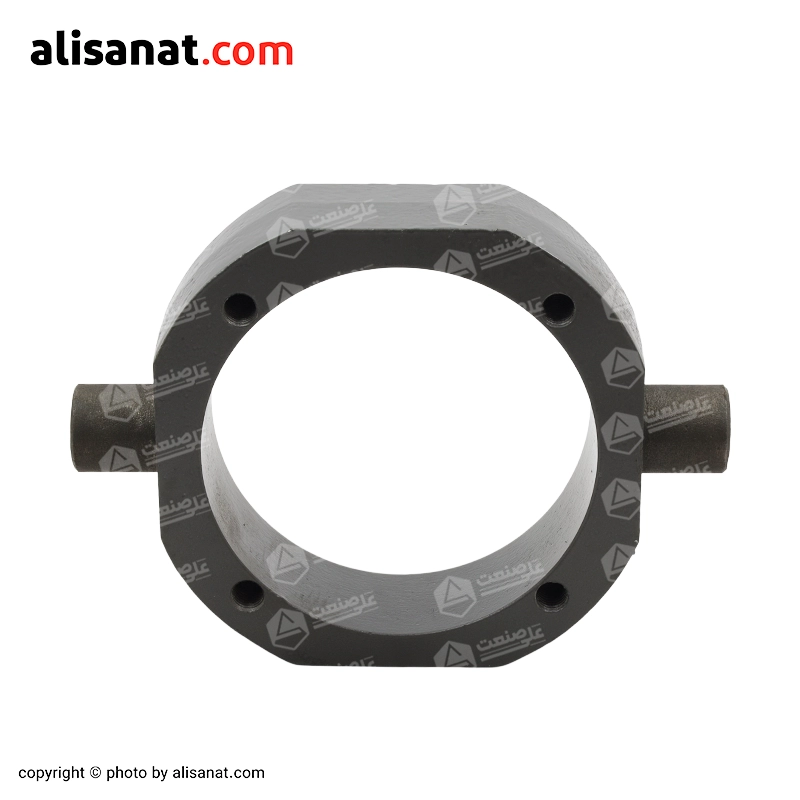

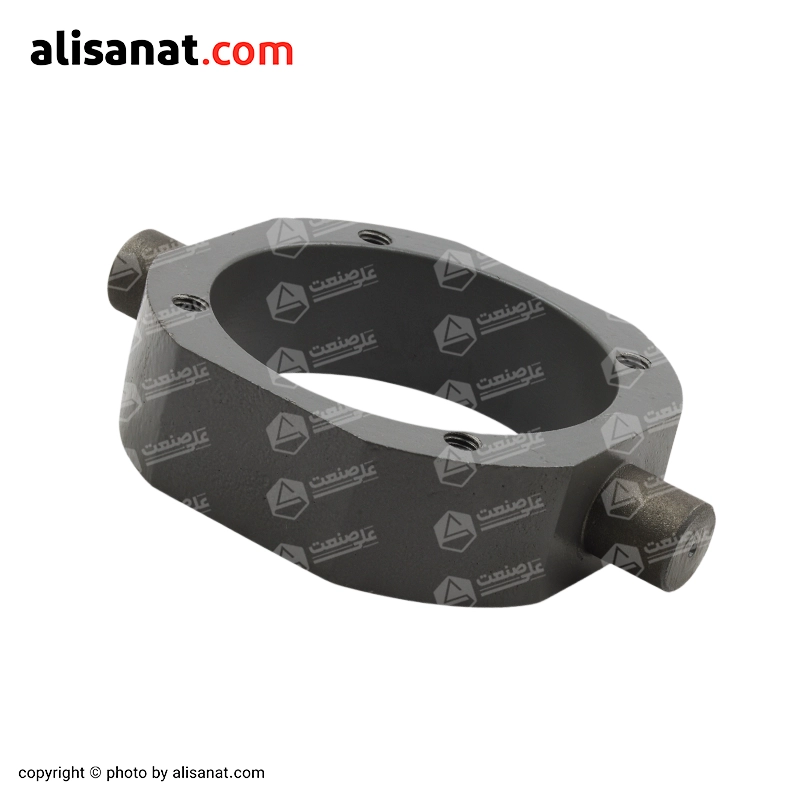

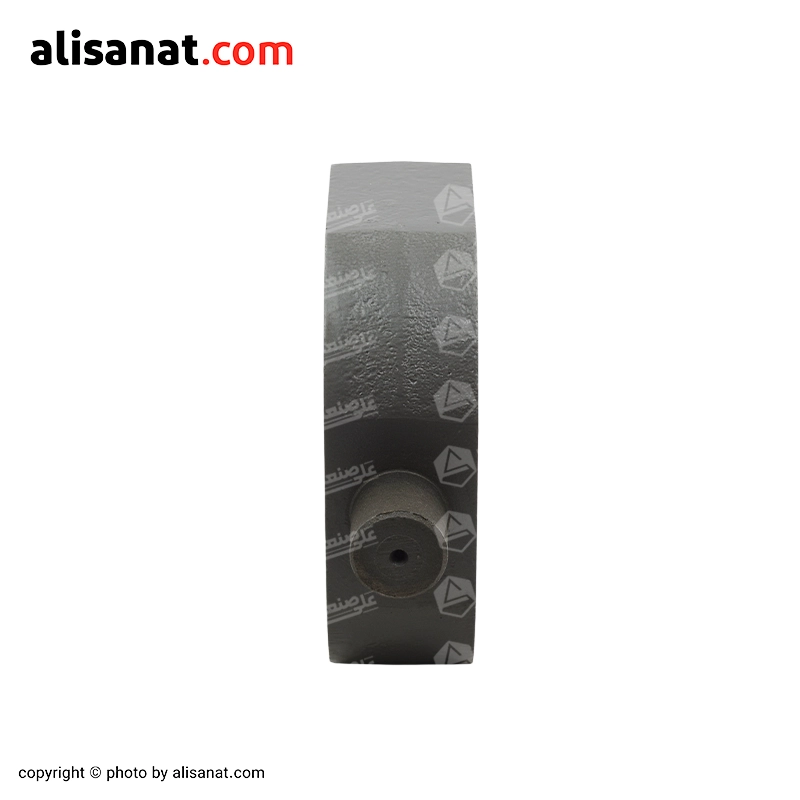

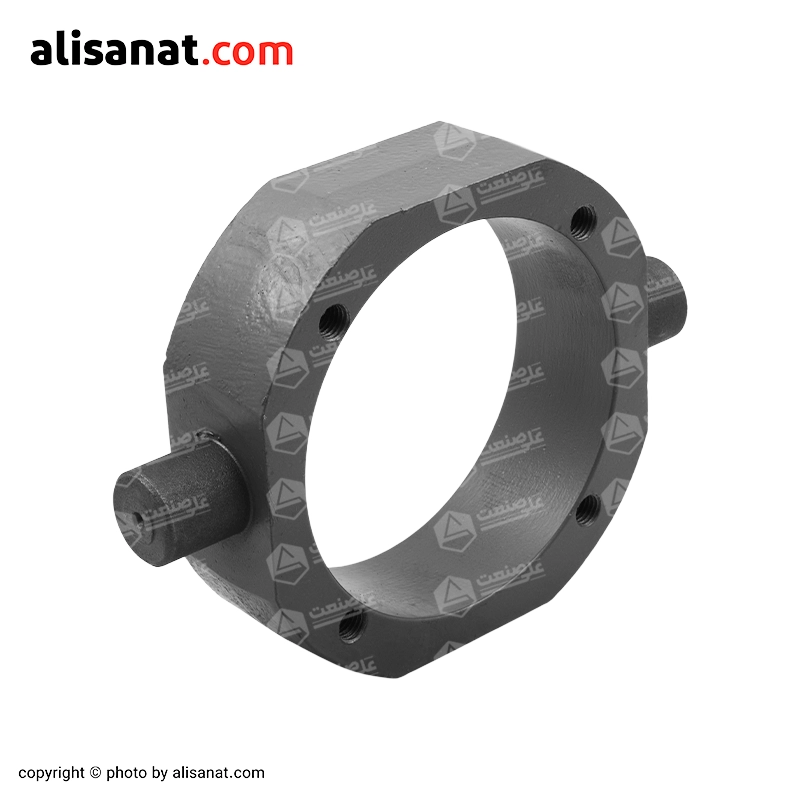

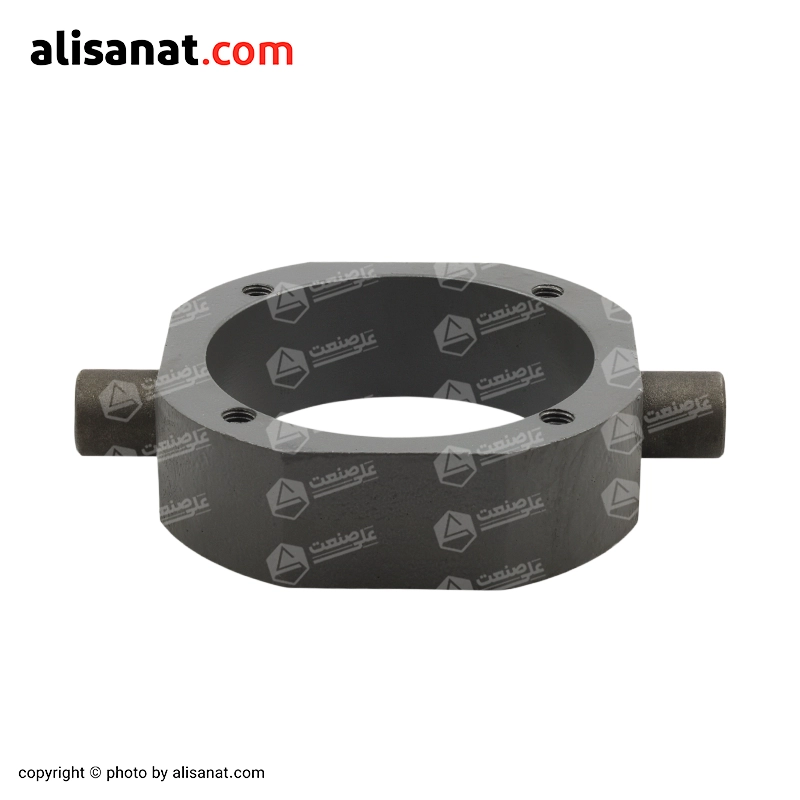

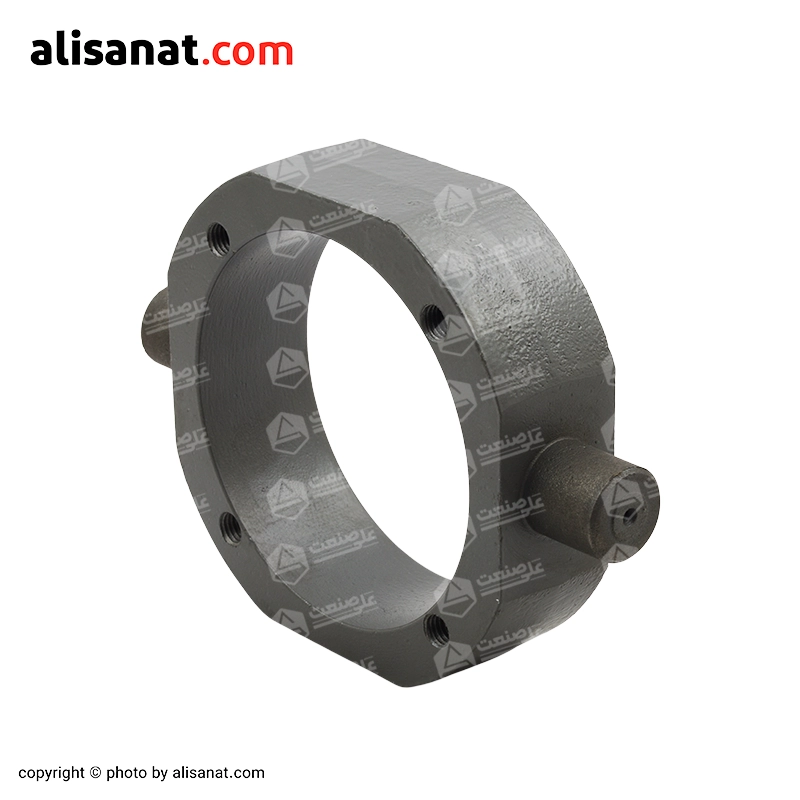

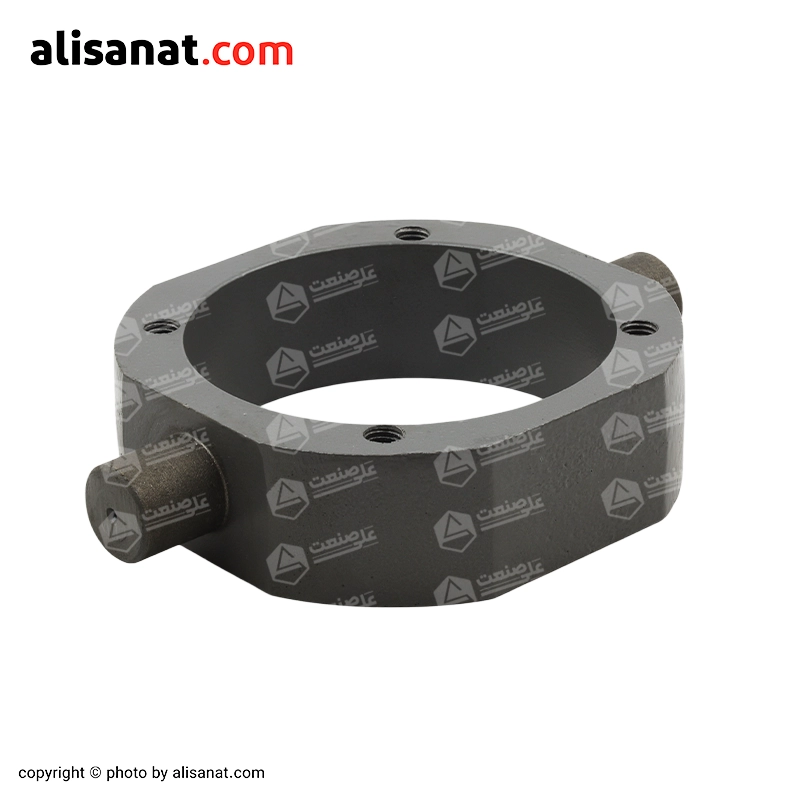

کمربندی جک پنوماتیک

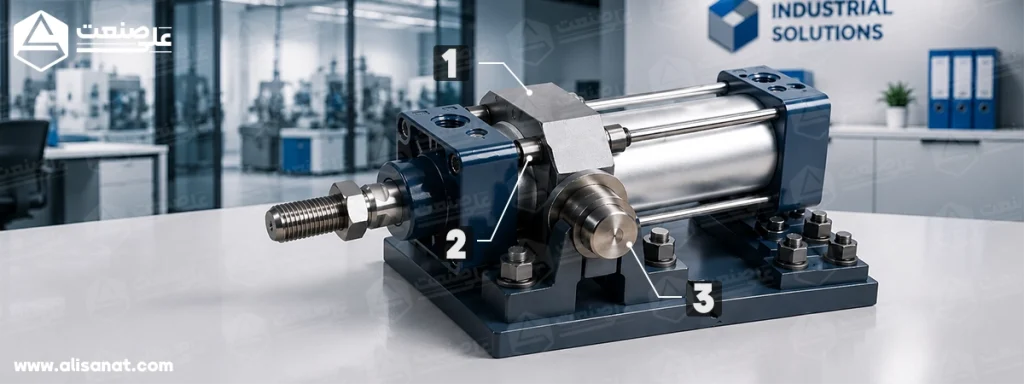

اهمیت هم‌ راستایی محورهای جانبی در نصب

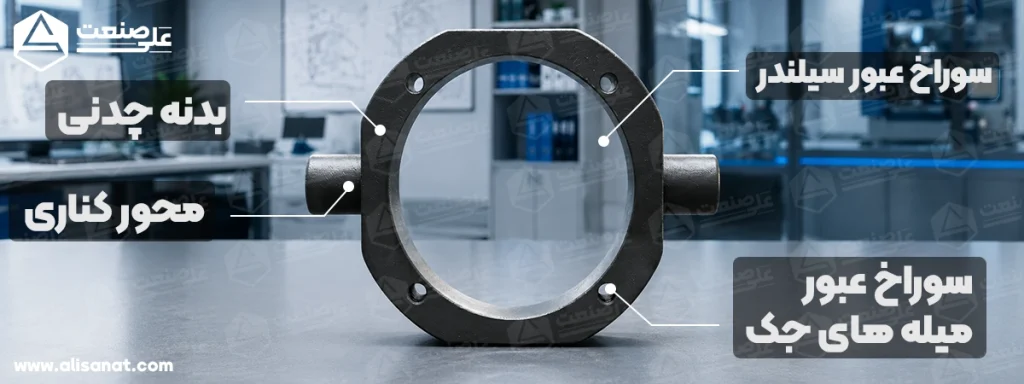

یکی از مهم‌ ترین نکات هنگام نصب کمربندی جک، هم‌ راستا بودن دقیق دو محور جانبی با پایه یا بوش‌ های نصب‌ شده روی شاسی است.

اگر این محورها در یک راستا قرار نگیرند، هنگام حرکت جک تنش اضافی به بدنه، محورهای کناری و شفت وارد خواهد شد.

عدم هم‌ راستایی صحیح می‌ تواند باعث:

• ایجاد فشار اضافی روی جک
• افزایش اصطکاک
• سفت شدن حرکت سیلندر
• استهلاک سریع‌ تر بوش‌ ها
• و حتی قفل شدن حرکت جک شود.

به همین دلیل در نصب صنعتی، ماشین‌ کاری دقیق محل نصب و تنظیم صحیح محورهای جانبی اهمیت بسیار زیادی دارد تا جک بتواند آزادانه و بدون تنش اضافی حرکت کند.

مزایای استفاده از کمربندی جک پنوماتیک

استفاده از کمربندی جک در سیستم‌ های صنعتی باعث بهبود عملکرد جک و کاهش استهلاک قطعات مکانیکی می‌ شود.

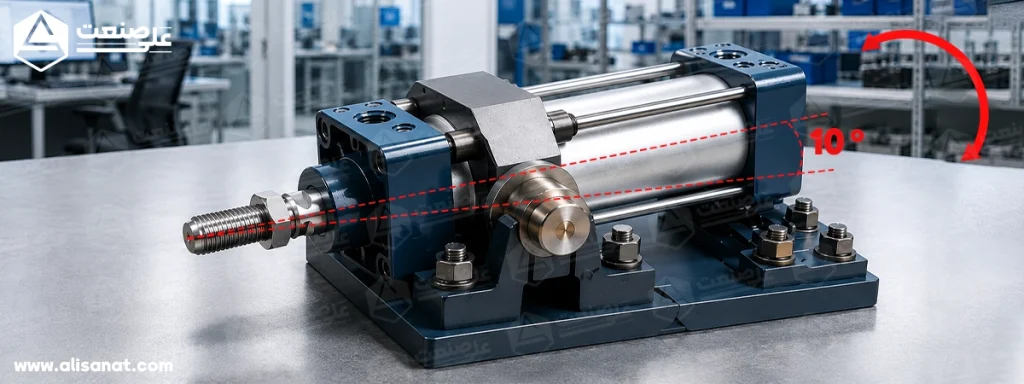

طراحی مفصلی این قطعه کمک می‌ کند سیلندر در شرایطی که تغییر زاویه یا حرکت نوسانی وجود دارد، عملکرد نرم‌ تر و پایدارتری داشته باشد.

مهم‌ ترین مزایای استفاده از این قطعه عبارت‌ اند از:

کاهش فشار جانبی روی شفت

• در سیستم‌ هایی که مسیر حرکت کاملاً مستقیم نیست، فشار جانبی می‌ تواند باعث آسیب به میل جک شود.

کمربندی جک با ایجاد حرکت مفصلی، این تنش را کاهش می‌ دهد.

افزایش طول عمر آب‌ بندها

• کاهش فشار اضافی روی شفت باعث می‌ شود آب‌ بندهای داخلی جک دیرتر دچار سایش و نشتی شوند.

حرکت نرم‌ تر جک

• به دلیل امکان نوسان و زاویه‌ گیری، جک هنگام عملکرد روان‌ تر حرکت می‌ کند و درگیر تنش مکانیکی شدید نمی‌ شود.

کاهش استهلاک قطعات

• استفاده از پایه مفصلی باعث کاهش فشار روی بدنه جک، بوش‌ ها و اتصالات مکانیکی خواهد شد.

مناسب برای مکانیزم‌ های متحرک

• این نوع نصب برای سیستم‌ هایی که دارای بازو، اهرم یا حرکت زاویه‌ ای هستند بسیار کاربردی است.

نصب مطمئن و پایدار

• ساختار مقاوم و طراحی دقیق کمربندی باعث می‌ شود جک با پایداری مناسبی روی دستگاه نصب شود.

کاربردهای کمربندی جک پنوماتیک

کمربندی جک در بسیاری از ماشین‌ آلات و سیستم‌ های صنعتی مورد استفاده قرار می‌ گیرد.

این قطعه معمولاً در مکانیزم‌ هایی کاربرد دارد که جک هنگام حرکت با تغییر زاویه یا حرکت نوسانی مواجه می‌ شود.

برخی از مهم‌ ترین کاربردهای این قطعه عبارت‌ اند از:

• خطوط اتوماسیون صنعتی
• دستگاه‌ های بسته‌ بندی
• سیستم‌ های انتقال مواد
• تجهیزات مکانیکی دارای
• بازوی متحرک
• ماشین‌ آلات مونتاژ
• دستگاه‌ های پرس
• تجهیزات پنوماتیک صنعتی
• ماشین‌ آلات راهسازی
• سیستم‌ های هیدرولیک
• سبک و نیمه‌ سنگین
• تجهیزات دارای حرکت رفت‌ و برگشتی

در این سیستم‌ ها، استفاده از کمربندی جک باعث می‌ شود جک بدون ایجاد فشار اضافی و با هماهنگی بهتر نسبت به حرکت مکانیزم عمل کند.

نکات مهم هنگام انتخاب کمربندی جک

برای انتخاب کمربندی جک مناسب باید چند فاکتور مهم بررسی شود تا قطعه بتواند عملکرد صحیح و طول عمر مناسبی داشته باشد.

قطر بدنه جک

قطر داخلی کمربندی باید کاملاً متناسب با قطر بدنه جک انتخاب شود تا از ایجاد لقی یا فشار اضافی جلوگیری شود.

نوع کاربرد

در کاربردهای دارای لرزش یا بار سنگین، استفاده از مدل‌ های فولادی مقاوم توصیه می‌ شود.

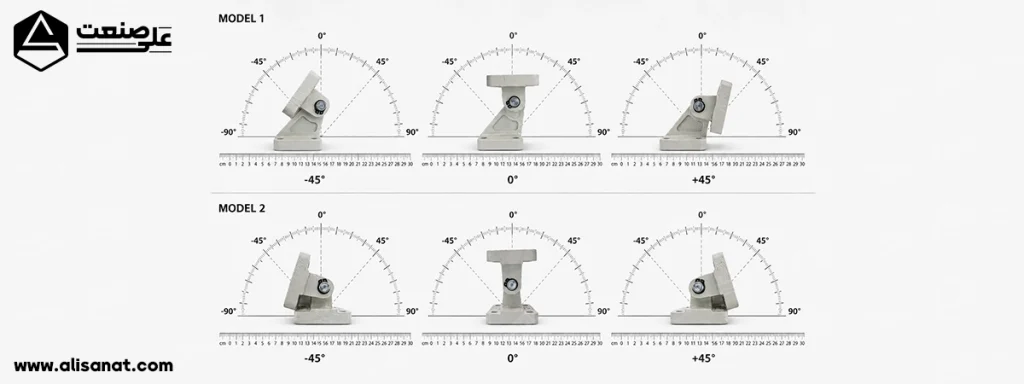

میزان حرکت زاویه‌ ای

باید مشخص شود جک هنگام عملکرد چه مقدار نوسان یا زاویه‌ گیری خواهد داشت تا نوع مناسب پایه انتخاب شود.

شرایط محیطی

در محیط‌ های مرطوب یا خورنده بهتر است از مدل‌ های دارای پوشش ضدزنگ یا متریال مقاوم استفاده شود.

کیفیت ماشین‌ کاری

ماشین‌ کاری دقیق باعث می‌ شود جک بدون لقی روی قطعه نصب شده و عملکرد نرم‌ تری داشته باشد.

جمع بندی

انتخاب صحیح کمربندی جک تاثیر مستقیمی بر عملکرد نرم، کاهش فشار جانبی و افزایش طول عمر سیلندر دارد.

استفاده از قطعه متناسب با نوع جک و شرایط کاری، از ایجاد تنش و استهلاک زودهنگام جلوگیری می‌ کند.

برای دریافت مشاوره فنی، انتخاب سایز مناسب و استعلام قیمت، می‌ توانید با کارشناسان ما در علی صنعت تماس بگیرید.
