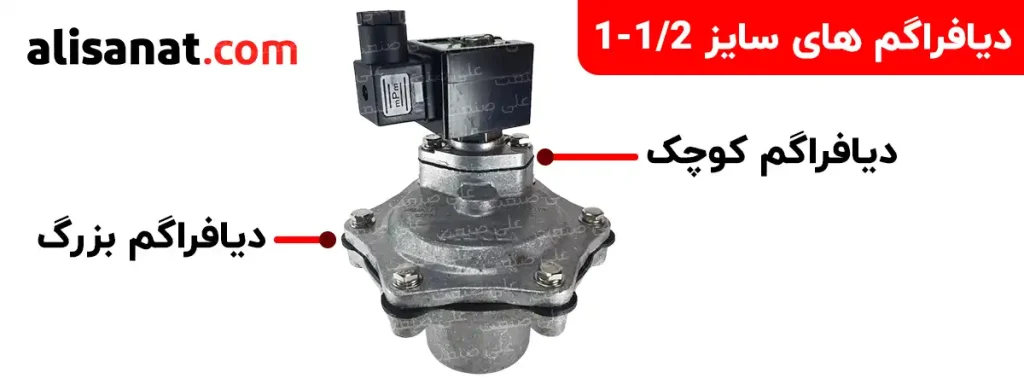

دیافراگم شیر بک فیلتر آسکو سایز 1/2-1 اینچ

نکته: این علائم می‌ توانند ناشی از خرابی بوبین، گرفتگی مسیرها یا آلودگی نیز باشند؛ اما از آنجا که دیافراگم یک قطعه‌ ی مصرفی است، بررسی آن اولین گام در عیب‌ یابی محسوب می‌ شود.

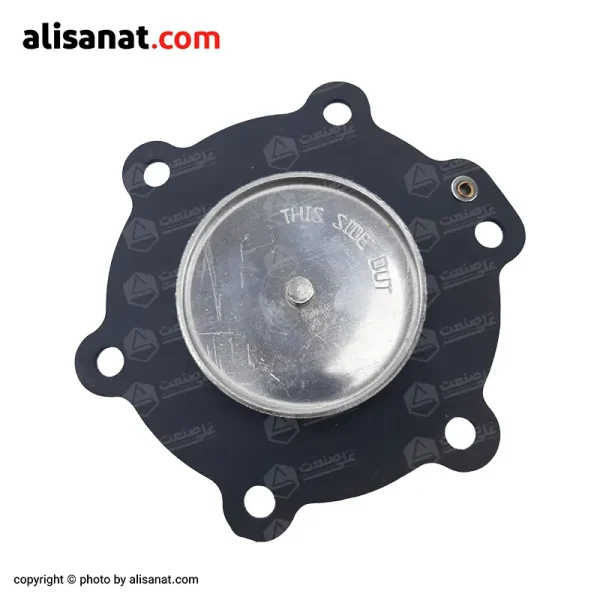

دیافراگم شیر بک فیلتر آسکو از چه بخش‌ هایی تشکیل شده است؟

این دیافراگم از سه بخش اصلی تشکیل شده است که در کنار یکدیگر وظیفه آب‌ بندی و عملکرد صحیح شیر را بر عهده دارند.

هر یک از این بخش‌ ها نقش مشخصی در افزایش دوام و عملکرد دیافراگم دارند.

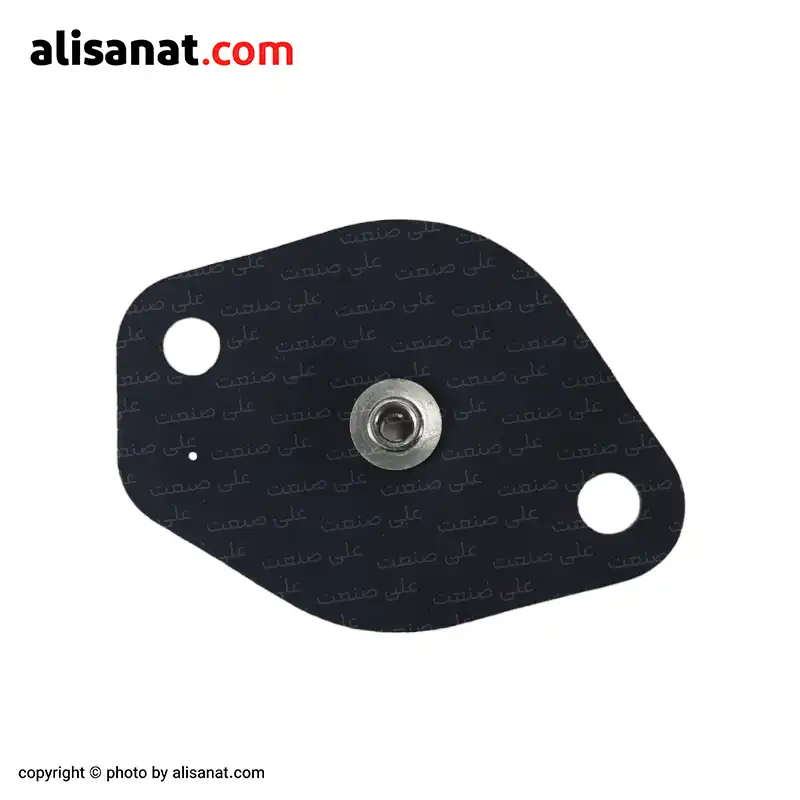

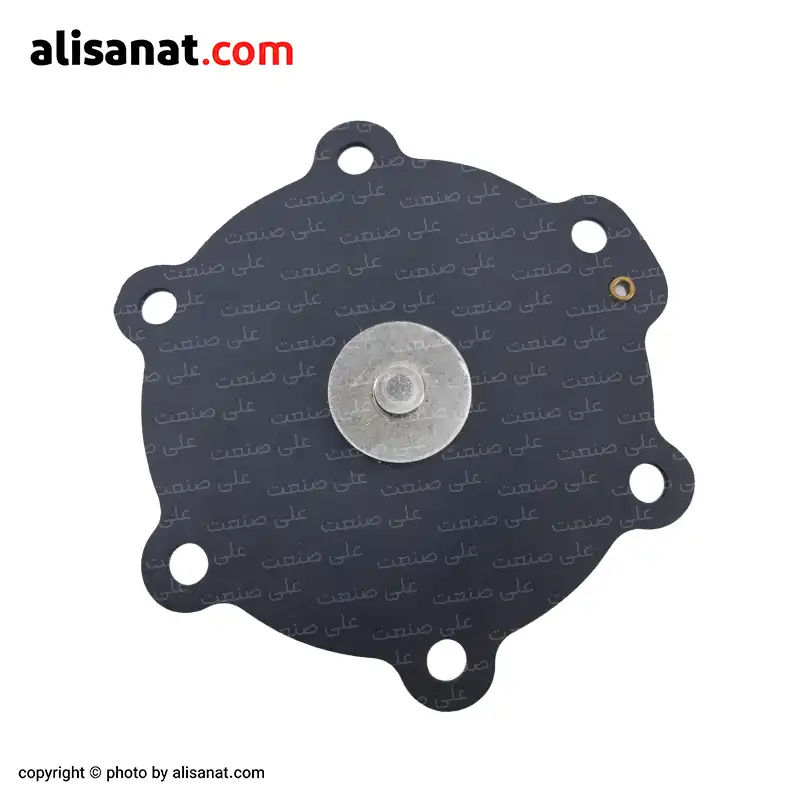

لاستیک NBR منجید دار

این نوع دیافراگم بک فیلتر از لاستیک NBR منجید دار ساخته شده است.

منجید، لایه‌ ای از الیاف تقویت‌ کننده است که هنگام تولید داخل لاستیک قرار می‌ گیرد و مانند یک اسکلت داخلی، مقاومت دیافراگم را در برابر کشش، پارگی و خستگی ناشی از باز و بسته شدن مداوم افزایش می‌ دهد.

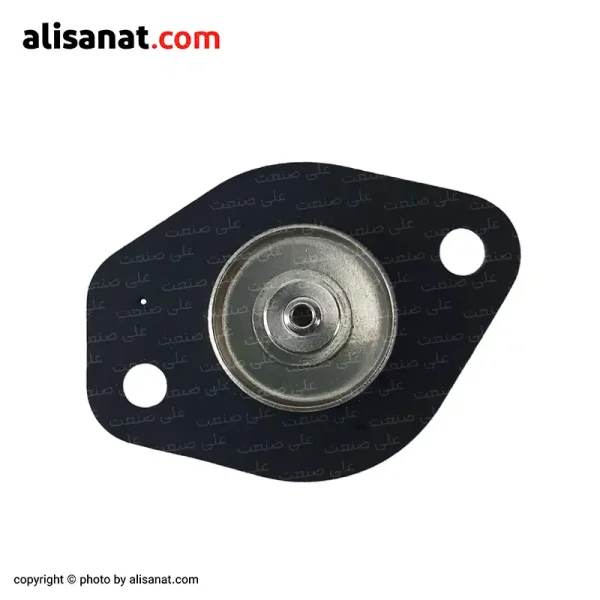

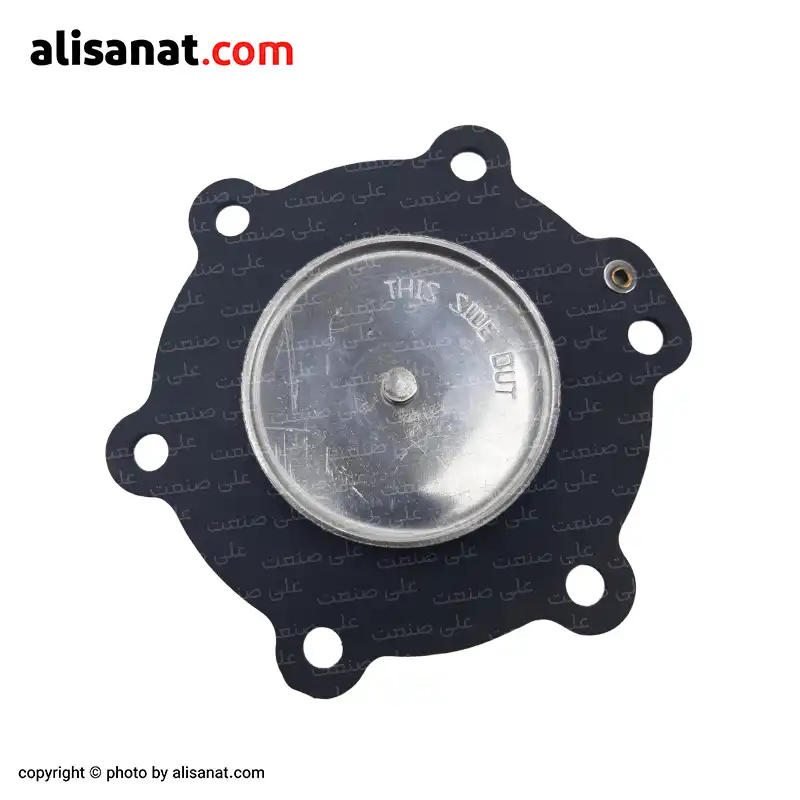

صفحه استیل مرکزی

در مرکز دیافراگم یک صفحه استیل قرار دارد که علاوه بر افزایش استحکام قطعه، محل قرارگیری فنر برگشت نیز محسوب می‌ شود.

به همین دلیل، بخش زیادی از نیروی فنر از طریق همین صفحه به سطح دیافراگم منتقل می‌ شود.

هنگام عملکرد شیر، فنر روی این صفحه نیرو وارد کرده و پس از پایان پالس هوا، دیافراگم را به حالت اولیه باز می‌ گرداند تا مسیر عبور هوا دوباره آب‌ بندی شود.

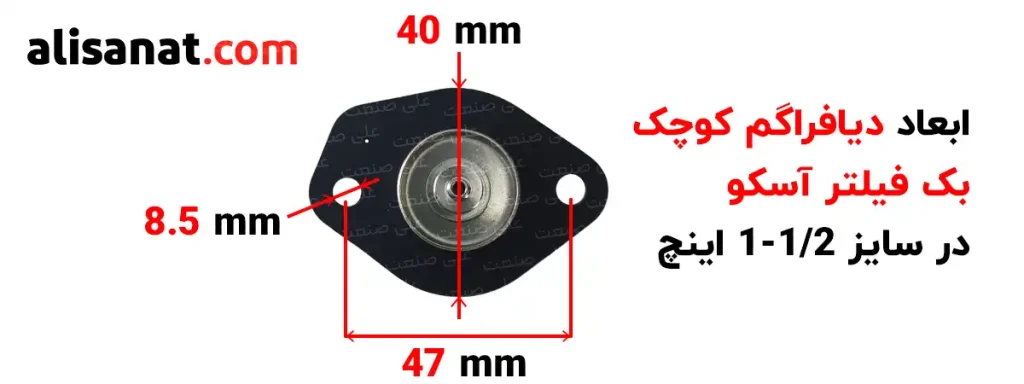

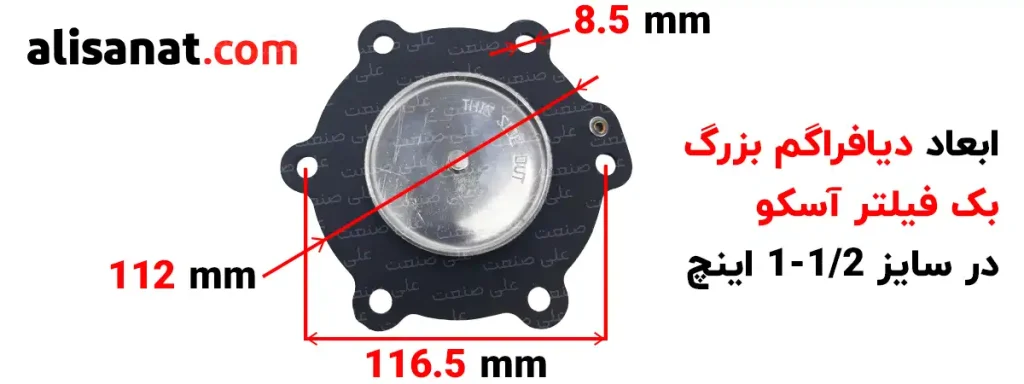

سوراخ‌ های نصب

در اطراف دیافراگم، سوراخ‌ های نصب قرار دارند که وظیفه اتصال دیافراگم به بدنه شیر را بر عهده دارند.

چیدمان، قطر و فاصله مرکز تا مرکز سوراخ‌ های نصب، یکی از مهم‌ ترین تفاوت‌ های دیافراگم سایزهای مختلف است.

به همین دلیل، حتی اگر ظاهر دو دیافراگم مشابه باشد، لزوماً قابل جایگزینی با یکدیگر نخواهند بود.
