دیافراگم بک فیلتر آسکو 2 و 1/2-2 اینچ
- مناسب شیر بک فیلتر آسکو سایز 2 و 2-1/2 اینچ
- ساخته شده از لاستیک NBR منجیددار با دوام بالا
- آب بندی مطمئن و ایجاد پالس هوای فشرده قدرتمند
- نصب آسان و جایگزینی بدون نیاز به تعویض کامل شیر
- دو دیافراگم مجزا (اصلی و پایلوت)
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
830.000 تومان
فهرست مطالب
دیافراگم بک فیلتر آسکو 2 و 1/2-2 اینچ
در صنایع سنگین نظیر سیمان، فولاد، معادن، نیروگاه ها و کارخانه های بازیافت، شیرهای بک فیلتر سایز بزرگ (2 و 2-1/2 اینچ) نقش کلیدی در فرآیند پالس هوای فشرده با حجم بالا ایفا می کنند.
این شیرها وظیفه دارند در کسری از ثانیه، مسیر هوای فشرده را باز کرده و با یک ضربه ناگهانی، گرد و غبار انباشته شده روی فیلترها را تخلیه نمایند.
در این نوع شیرها، عملکرد صحیح تنها به بوبین یا بدنه شیر وابسته نیست؛ بلکه قطعه ای انعطاف پذیر در داخل شیر، وظیفه کنترل آب بندی و باز و بسته شدن مسیر هوای فشرده را بر عهده دارد.
این قطعه که با نام دیافراگم بک فیلتر آسکو شناخته می شود، در هر سیکل کاری تحت فشار قرار می گیرد و به همین دلیل یکی از اصلی ترین قطعات مصرفی شیر محسوب می شود.
با کاهش خاصیت ارتجاعی یا آسیب دیدگی دیافراگم، عملکرد شیر نیز به تدریج دچار اختلال خواهد شد و تعویض آن معمولاً اولین اقدام در فرآیند تعمیر شیر است.
معرفی دیافراگم شیر آسکو
دیافراگم بک فیلتر آسکو سایز 2 و 2-1/2 اینچ شامل دو دیافراگم لاستیکی منجید دار است که در داخل شیر بک فیلتر نصب شده و بخش اصلی مجموعه آب بندی شیر را تشکیل می دهند.
این دو دیافراگم با تغییر شکل کنترل شده در زمان عملکرد شیر، امکان باز و بسته شدن سریع مسیر هوای فشرده را فراهم می کنند.
لاستیک به کار رفته در این دیافراگم ها از نوع NBR منجیددار است.
در فرآیند تولید، یک لایه الیاف تقویت کننده (منجید) داخل لاستیک قرار می گیرد تا مقاومت آن در برابر کشش، پارگی و خستگی ناشی از سیکل های مکرر افزایش یابد.
به همین دلیل، این نوع دیافراگم برای کاربردهایی که شیر در طول شبانه روز بارها باز و بسته می شود، گزینه مناسب تری نسبت به نمونه های بدون منجید محسوب می شود.
این دیافراگم به طور اختصاصی برای شیرهای بک فیلتر آسکو سایز 2 و 2-1/2 اینچ طراحی شده و از نظر ابعاد، محل نصب و مشخصات فنی با سایزهای دیگر تفاوت دارد.
ازاین رو، برای حفظ آب بندی و عملکرد صحیح شیر، باید از دیافراگم متناسب با سایز آن استفاده شود.
دیافراگم بک فیلتر آسکو سایز 2 و 2-1/2 اینچ چه تفاوتی با سایر سایزها دارد؟
دیافراگم شیر بک فیلتر آسکو در تمامی سایزها وظیفه آب بندی و کنترل عملکرد شیر را بر عهده دارند، اما با افزایش سایز شیر، طراحی دیافراگم نیز متناسب با شرایط کاری تغییر می کند.
در شیرهای 3/4 و 1 اینچ تنها از یک دیافراگم استفاده می شود، در حالی که شیرهای 2 و 2-1/2 اینچ دارای دو دیافراگم مجزا شامل دیافراگم اصلی و دیافراگم پایلوت هستند.
استفاده از دو دیافراگم باعث می شود عملکرد شیر در ابعاد بزرگ تر با سرعت و پایداری بیشتری انجام شود.
علاوه بر تفاوت در نحوه عملکرد، هر دو دیافراگم بک فیلتر آسکو (اصلی و پایلوت) در این سایز از نظر ابعاد، قطر، ضخامت، صفحات تقویت کننده و آرایش سوراخ های نصب با سایز 1-1/2 اینچ تفاوت دارند.
به همین دلیل، حتی اگر برخی دیافراگم ها از نظر ظاهری مشابه به نظر برسند، امکان جایگزینی آن ها با یکدیگر وجود ندارد.
یکی از تفاوت های قابل مشاهده، مربوط به دیافراگم پایلوت است.
در سایز 2 و 2-1/2 اینچ این دیافراگم دارای چهار سوراخ نصب است، در حالی که در سایز 1-1/2 اینچ با دو سوراخ نصب طراحی شده است.
همچنین دیافراگم اصلی نیز از نظر قطر، ضخامت، فاصله سوراخ های نصب و سایر ابعاد با مدل 1-1/2 اینچ متفاوت است و قابل جایگزینی با آن نیست.
ابعاد دیافراگم بک فیلتر آسکو سایز 2 و 2-1/2 اینچ
از آنجا که دیافراگم بک فیلتر آسکو در سایزهای مختلف از نظر ابعاد و نحوه نصب با یکدیگر تفاوت دارند، بررسی اندازه های قطعه قبل از خرید اهمیت زیادی دارد.
حتی اختلاف چند میلی متر در قطر دیافراگم یا محل قرارگیری سوراخ های نصب می تواند مانع از نصب صحیح قطعه شده و عملکرد شیر را با مشکل مواجه کند.
به همین دلیل، اگر قصد تعویض دیافراگم بک فیلتر آسکو را دارید، توصیه می شود علاوه بر بررسی سایز شیر، ابعاد قطعه قدیمی را نیز با نمونه جدید مطابقت دهید.

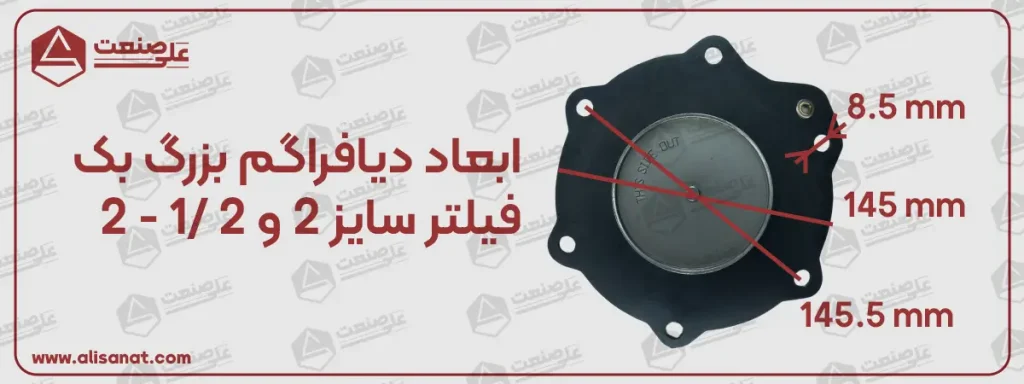

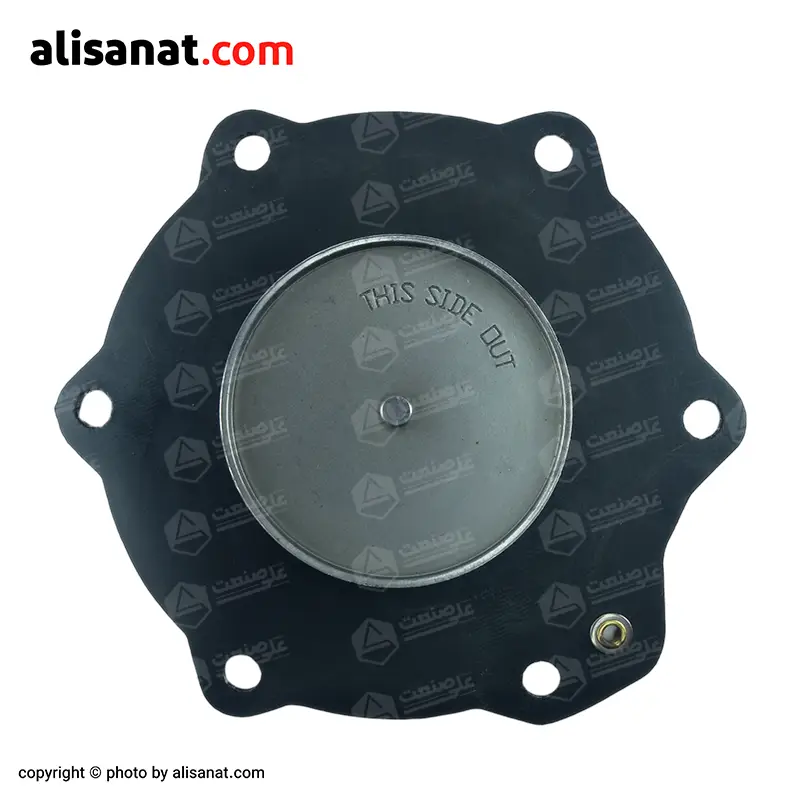

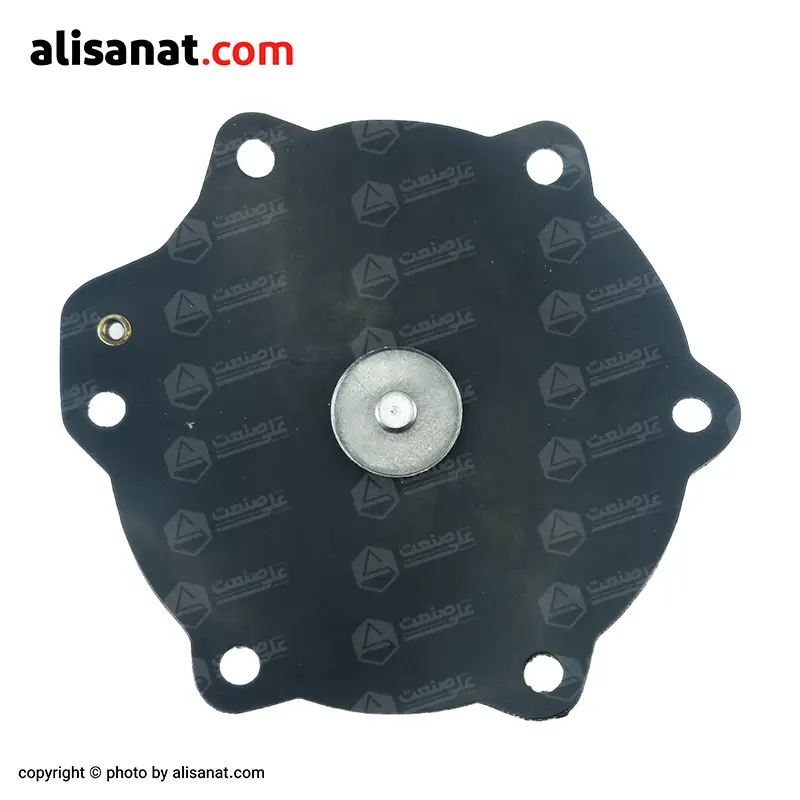

ابعاد دیافراگم اصلی (Main Diaphragm)
در تصویر زیر، مهم ترین ابعاد دیافراگم اصلی شامل قطر خارجی، قطر بخش مرکزی، محل و فاصله سوراخ های نصب و سایر اندازه های مورد نیاز مشخص شده است.

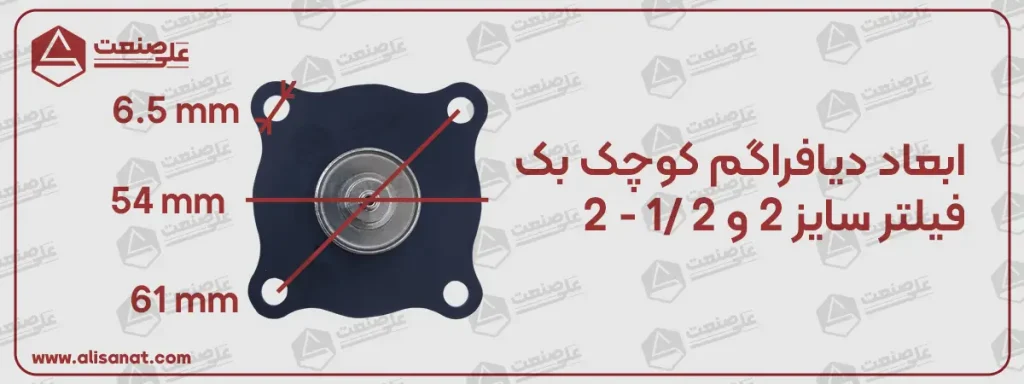

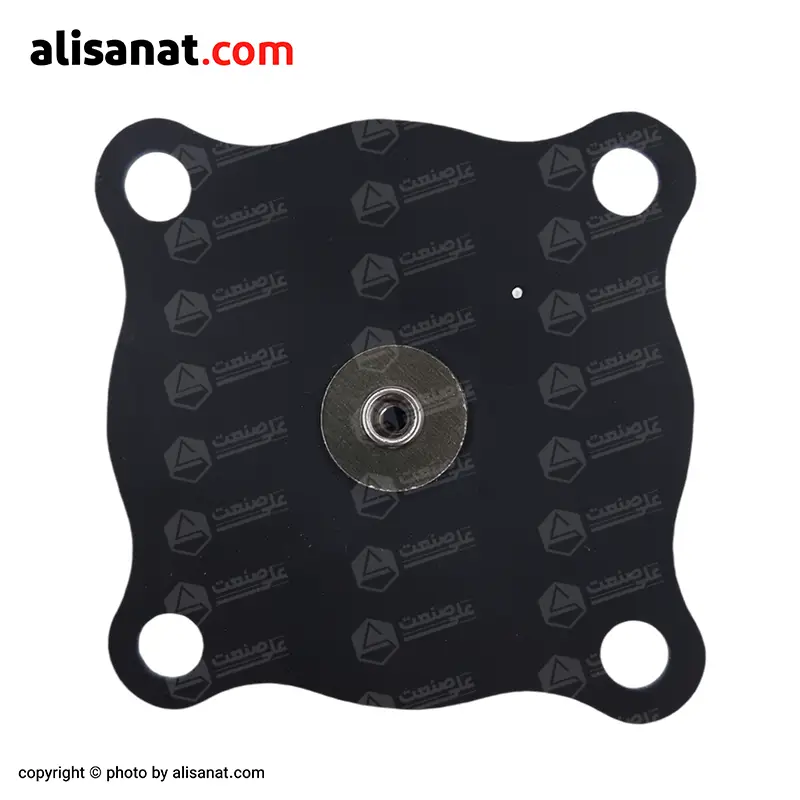

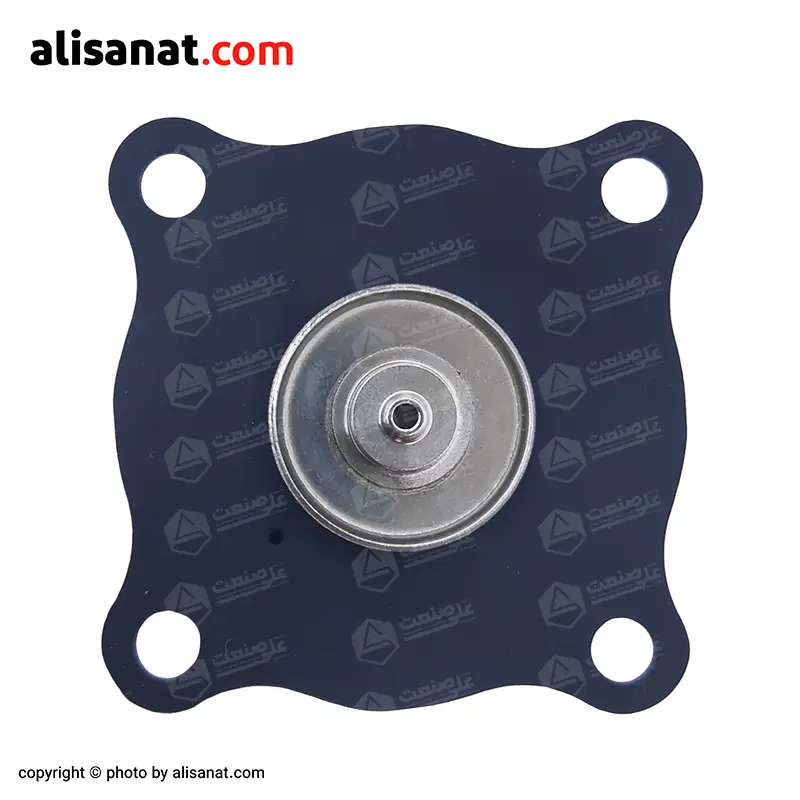

ابعاد دیافراگم پایلوت (Pilot Diaphragm)
دیافراگم پایلوت نیز دارای ابعاد اختصاصی بوده و متناسب با مجموعه پایلوت این سایز طراحی شده است.
علاوه بر قطر و ضخامت، تعداد، محل قرارگیری و فاصله سوراخ های نصب نیز باید با قطعه اصلی کاملاً مطابقت داشته باشد.
از آنجا که این دیافراگم دارای چهار سوراخ نصب است، بررسی دقیق چیدمان سوراخ ها پیش از خرید اهمیت ویژه ای دارد.
چه عواملی باعث خرابی دیافراگم بک فیلتر آسکو می‌شوند؟
دیافراگم بک فیلتر در هر سیکل کاری تحت اختلاف فشار قرار می گیرد و با هر بار باز و بسته شدن شیر، تغییر شکل می دهد.
تکرار مداوم این فرآیند به مرور زمان باعث خستگی لاستیک و لایه منجید شده و در نهایت، دیافراگم خاصیت آب بندی خود را از دست می دهد.
به همین دلیل، این قطعه یکی از قطعات مصرفی شیر بک فیلتر محسوب می شود.
علاوه بر استهلاک طبیعی، عوامل زیر نیز می توانند عمر دیافراگم را کاهش دهند:
- فشار کاری بیش از حد مجاز که باعث افزایش تنش و تغییر شکل دیافراگم می شود.
- هوای فشرده آلوده شامل ذرات جامد، روغن یا رطوبت که استهلاک قطعه را افزایش می دهد.
- نصب نادرست دیافراگم یا سفت کردن نامتقارن پیچ های درپوش که موجب آب بندی نامناسب می شود.
- استفاده از دیافراگم بی کیفیت یا نامتناسب با سایز شیر که عملکرد صحیح آن را مختل می کند.
- سایش یا آسیب دیدگی نشیمنگاه شیر که مانع آب بندی کامل دیافراگم شده و عمر آن را کاهش می دهد.
با استفاده از دیافراگم باکیفیت، تأمین هوای فشرده تمیز و رعایت اصول صحیح نصب، می توان عمر مفید این قطعه را به میزان قابل توجهی افزایش داد.
محل قرارگیری دیافراگم بک فیلتر آسکو (اصلی و پایلوت)

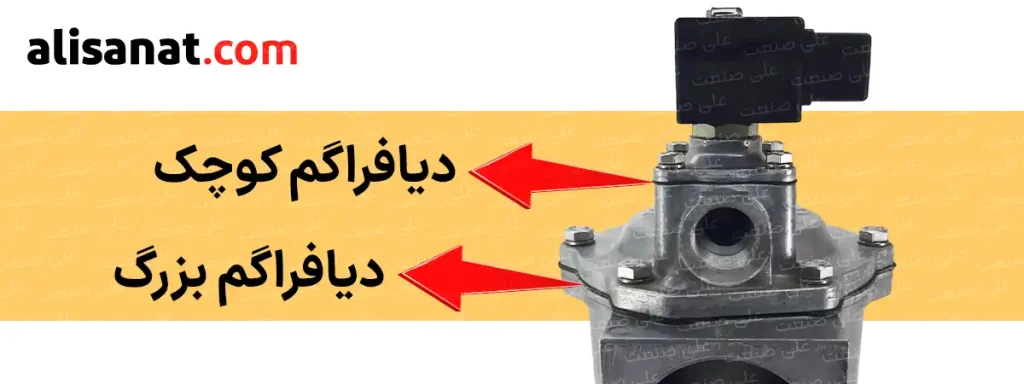

در شیر بک فیلتر آسکو سایز 2 و 2-1/2 اینچ، هر دو دیافراگم داخل محفظه بالایی شیر قرار می گیرند، اما هر کدام در موقعیت متفاوتی نصب می شوند.
دیافراگم اصلی روی نشیمنگاه اصلی شیر قرار می گیرد و وظیفه آب بندی مسیر اصلی عبور هوای فشرده را بر عهده دارد.
دیافراگم پایلوت در مجموعه پایلوت نصب می شود و با کنترل اختلاف فشار، شرایط لازم برای حرکت دیافراگم اصلی را فراهم می کند.
علاوه بر محل نصب، جهت قرارگیری هر دو دیافراگم نیز اهمیت زیادی دارد.
هنگام تعویض، دیافراگم ها باید دقیقاً مطابق با وضعیت اولیه یا دستورالعمل سازنده نصب شوند؛ زیرا نصب نادرست یا جابجایی آن ها می تواند باعث آب بندی نامناسب، نشتی هوا و اختلال در عملکرد شیر شود.
دیافراگم آسکو چگونه باعث باز و بسته شدن شیر می شوند؟
عملکرد این شیر بر پایه اختلاف فشار بین دیافراگم پایلوت و دیافراگم اصلی انجام می شود.
این دو دیافراگم به صورت هماهنگ با یکدیگر کار می کنند.
با دریافت فرمان، ابتدا دیافراگم پایلوت باعث حرکت دیافراگم اصلی می شود.
در نتیجه، مسیر عبور هوای فشرده باز شده و پالس هوا به سمت فیلتر ارسال می شود.
پس از پایان پالس، هر دو دیافراگم به محل اولیه خود باز می گردند و مسیر عبور هوا را دوباره آب بندی می کنند تا شیر برای سیکل بعدی آماده شود.
سوالات متداول درباره دیافراگم بک فیلتر آسکو
1- آیا هنگام تعویض دیافراگم باید فنر یا سایر قطعات داخلی نیز تعویض شوند؟
خیر، در حالت معمول نیازی به تعویض آن ها نیست.
اما اگر فنر، نشیمنگاه یا سایر قطعات داخلی دچار خوردگی، تغییر شکل یا آسیب شده باشند، بهتر است هم زمان بررسی و در صورت نیاز تعویض شوند.
2- آیا می توان از دیافراگم تولید کنندگان دیگر روی شیر بک فیلتر آسکو استفاده کرد؟
در صورتی که ابعاد، محل سوراخ های نصب و مشخصات فنی کاملاً با نمونه اصلی مطابقت داشته باشد، امکان استفاده وجود دارد.
با این حال، استفاده از قطعات باکیفیت و مطابق استاندارد سازنده، عملکرد مطمئن تری خواهد داشت.
3- آیا قبل از نصب دیافراگم جدید باید داخل شیر تمیز شود؟
بله. بهتر است قبل از نصب، محفظه داخلی شیر، نشیمنگاه و مسیرهای عبور هوا از هرگونه گردوغبار، رسوبات یا ذرات خارجی پاک شوند تا دیافراگم جدید به درستی آب بندی کند.
4- آیا تعویض دیافراگم نیاز به تنظیم مجدد شیر دارد؟
خیر. در حالت عادی، پس از نصب صحیح دیافراگم نیازی به تنظیم خاصی نیست و شیر مانند قبل عمل می کند.
تنها کافی است پس از مونتاژ، عملکرد شیر و عدم وجود نشتی بررسی شود.
جمع بندی
دیافراگم بک فیلتر آسکو سایز 2 و 2-1/2 اینچ یکی از مهم ترین قطعات مصرفی این شیر است که نقش مستقیمی در آب بندی، عملکرد صحیح و ایجاد پالس هوای فشرده دارد.
استفاده از دیافراگمی با ابعاد دقیق، کیفیت ساخت مناسب و نصب اصولی، علاوه بر کاهش نشتی و افزایش راندمان سیستم، از توقف های ناخواسته خط تولید نیز جلوگیری می کند.
اگر برای انتخاب دیافراگم مناسب یا اطمینان از سازگاری آن با شیر خود نیاز به راهنمایی دارید، کارشناسان علی صنعت آماده ارائه مشاوره تخصصی، استعلام قیمت و تأمین این محصول هستند.
