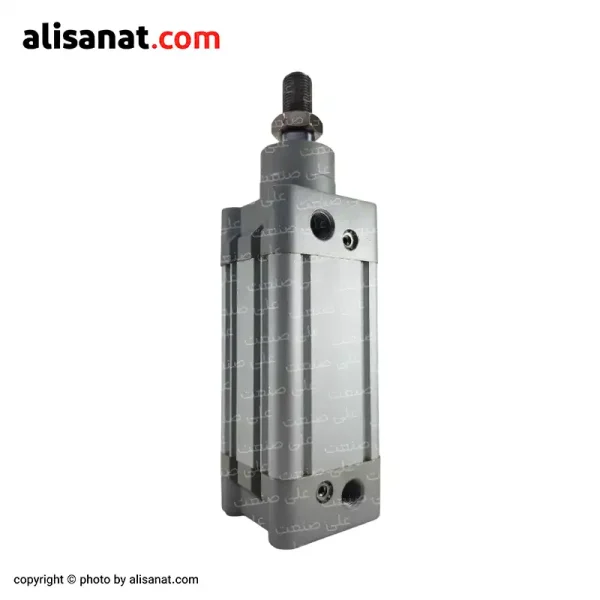

جک پنوماتیک DNC طرح فستو

  • بدنه یکپارچه و مقاوم از جنس آلومینیوم
  • موجود در قطر و کورس های متنوع
  • طراحی کاملا مشابه با سیلندر فستو آلمان
  • طول عمر طولانی نسبت به سایر سیلندر ها
  • قابلیت تعمیر و جایگزین کردن قطعات مصرفی
  • موجود در انبار علی صنعت ​
  • گارانتی اصالت و سلامت فیزیکی کالا ​
  • ارسال فوری به سراسر کشور

قیمت محصول :

1.000.000 تومان

تماس با علی صنعت
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست
این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

فهرست مطالب

معرفی

آیا جک پنوماتیک DNC یک سیلندر همه چیز تمام در بین جک های پنوماتیک است؟

همانطور که می دانید جک های پنوماتیک تنوع بسیار زیادی دارند

چه در نوع بسته شدنشان

و چه در کورس حرکتی و قطرشان

اگر بخواهیم از هم خانواده های جک پنوماتیک DNC نام ببریم میتوان به جک های پنوماتیک چهارمیل SC و جک های پنوماتیک پروفیلی SU اشاره کنیم

پس اگر هم بخواهیم مقایسه ای بین جک پنوماتیک DNC و سایر جک ها انجام دهیم ، باید این مقایسه با سیلندر های ذکر شده که از نظر ظاهر و عملکرد تا حد زیادی به جک پنوماتیک DNC شباهت دارند انجام شود

و منطقی نیست که این جک را مثلا با سیلندر های پنوماتیک کم حجم کامپکت مقایسه کنیم ، چون ممکن است سیلندر کامپکت عملکردی مشابه با سیلندر پنوماتیک DNC داشته باشد ، اما از نظر محل استفاده و فنی هیچ ربطی به این جک ندارد

این جک نسبت به سایر سیلندر های مشابه عملکرد مطلوب تری داشته و برای کار هایی که نیازمند سیلندر با کیفیت تری هستیم از آن استفاده می کنیم

جک پنوماتیک طرح فستو DNC چه تفاوتی نسبت به سایر سیلندر های مشابه دارد؟

از نظر ظاهری در جک پنوماتیک چهارمیل ما 4 میله داشتیم که قسمت سر و ته جک را به یکدیگر متصل کرده بودند اما در این سیلندر طرح فستو ، چهار میله به شکل مخفی بوده و بجای آن پروفیلی از آلومینیوم نمایان است

تفاوت ظاهری جک پنوماتیک چهارمیل با DNC در این تصویر به شکل واضحی مشخص شده است در جک پنوماتیک چهارمیل چهار میله همانند تصویر زیر نمایان است اما در جک پنوماتیک DNC این میله ها مخفی بوده و پروفیلی از آلومینیوم بجای آن چهار میله نمایان است

برای اینکه تفاوت دیگری از جک پنوماتیک دی ان سی با سایر سیلندر ها را عنوان کنیم مثالی می زنیم :

یک جک پنوماتیک چهارمیل پنوماتیک را در نظر بگیرید

ضربه خوردن سیلندر جک پنوماتیک چهارمیل باعث از دست رفتن و مختل شدن عملکرد جک شده و سبب می شود جک پنوماتیک کارایی لازم را نداشته باشد

یکی از مشکلات مهم در این نوع سیلندر ، خطر ضربه خوردن و برخورد یک جسم خارجی به لوله سیلندر آن است

هر نوع جسمی که به دیواره خارجی این سیلندر برخورد داشته باشد و سبب فرو رفتگی سیلندر آن شود ، باعث مختل شدن عملکرد آن شده و باید به فکر جایگزین کردن سیلندر دیگری به جای آن باشیم

این فرو رفتگی در دیواره بیرون سیلندر ، و در نتیجه تاثیر آن در درون سیلندر ، سبب ایجاد مانعی برای حرکت پیستون شده و باعث می شود پیستون در نقطه ضربه خورده سیلندر توقف کرده و نتواند کورس حرکتش را تا انتها ادامه دهد

ضربه خوردن سیلندر جک پنوماتیک DNC یک پدیده طبیعی است اما نکته مهمی که این جک پنوماتیک دارد این است که ضربات بر روی آن تاثیر نداشته و سیلندر آن آسیب نمیبیند

اما در یک جک پنوماتیک DNC به دلیل ضخامت بالای دیواره سیلندر ، ضربه های خارجی بر روی دیواره داخلی سیلندر تاثیر نداشته و در نتیجه برای محیط های این چنینی که خطر ضربه به سیلندر وجود دارد جک پنوماتیک DNC انتخاب بسیار مناسبی استپ

جک پنوماتیک DNC در چه سایز هایی تولید شده است؟

جک DNC پنوماتیک به دلیل هزینه ساخت بیشتر نسبت به جک های چهارمیل در قطر و کورس های کمتری در بازار عرضه می شود

قطر های استاندارد جک پنوماتیک DNC عبارتند از :

32 - 40 - 50 - 63 - 80 - 100 - 125

میلیمتر

و کورس های استاندارد در جک پنوماتیک DNC عبارتند از :

25 - 50 - 80 - 100 - 125 - 150 - 200 - 250 - 300 - 400 - 500

میلیمتر

البته باید توجه داشت کورس حرکتی استاندارد در تمام قطر ها به شکل یکسان نیستند

مثلا جک DNC با قطر 32 میلیمتر می تواند نهایت کورس حرکتی 300 میلیمتر را داشته باشد ، در حالی که در بعضی از قطر ها میتوان کورس حرکتی 500 میلیمتر را هم داشته باشیم

نکته : جک پنوماتیک دی ان سی میتواند در قطر و کورس های متنوع تری به شکل سفارشی به سفارش شما عزیزان ساخته شود

این کورس حرکتی در موارد سفارشی می تواند تا 2 متر ادامه داشته باشد

محدوده قیمت جک پنوماتیک DNC در چه رنجی است؟

در ساخت این جک ، آلومینیوم بسیار بیشتری نسبت به جک پنوماتیک چهارمیل مصرف می شود و به همین علت قیمت جک DNC تقریبا دو برابر جک های چهارمیل است

برای دریافت قیمت دقیق تر سیلندر DNC مورد نیاز خود با فروشگاه علی صنعت تماس بگیرید

لوازم یدکی سیلندر پنوماتیک DNC موجود است؟

بله کلیه لوازم یدکی جک های پنوماتیک DNC از قبیل کیت تعمیرات ، پیستون ، شفت و ... در تمامی سایز ها در فروشگاه علی صنعت موجود می باشد

نحوه محاسبه قدرت جک DNC طرح فستو چگونه است؟

نحوه محاسبه قدرت جک پنوماتیک DNC همانند سایر جک های پنوماتیک با دانستن قطر جک و قرار دادن آن در یک فرمول مشخص امکان پذیر است این فرمول محاسبه قدرت سیلندر در یک مقاله به طور کامل توضیح داده شده است و با خواندن آن هیچ جک هیدرولیک و یا پنوماتیکی وجود نخواهد داشت که شما نتوانید قدرت آن را محاسبه کنید

اما به طور کلی هر چقدر قطر جک بیشتر باشد ، قدرت آن هم بیشتر است و کورس حرکتی جک در میزان این قدرت تاثیری ندارد

از طریق کد فنی که بر روی هر جک پنوماتیک DNC زده می شود ، میتوان قطر داخلی سیلندر را مشاهده و محاسبات بعدی آن را انجام داد

نمونه یک کد فنی جک DNC پنوماتیک را در تصویر زیر مشاهده می کنید

کد فنی جک پنوماتیک DNC در این تصویر به طور کامل شرح داده شده و مشخص شده که هر قسمت از کد درج شده بر روی جک چه مفهومی را به ما انتقال می دهد

در کد سیلندر های پنوماتیک در ابتدای کد ، نوع سیلندر عنوان می شود که در کد بالا نوع جک DNC عنوان شده است ، اگر بجای آن SC بود سیلندرمان از نوع چهارمیل بود

اگر SDA بود سیلندرمان از نوع کامپکت بود

و به همین شکل ، ابتدای کد مشخص کننده نوع سیلندر است

عدد بعدی (32) قطر سیلندر به میلیمتر است که برای محاسبه قدرت هر سیلندر ، از آن استفاده می شود

عدد بعدی (150) کورس حرکت سیلندر به میلیمتر است ، این همان مقداری است که سیلندر به سمت بیرون حرکت کرده و جابجایی را شکل می دهد

و در آخر کد حرف S بیانگر این است که در پیستون این سیلندر آهنربایی قرار داده شده است تا در صورت وصل کردن سنسور به جک ، بتوان وضعیت آن را کنترل و یا رصد کرد و در حقیقت این حرف به ما میگوید که این سیلندر قابلیت نصب سنسور را دارد

جک پنوماتیک DNC دارای ترمز در ابتدا و انتهای خودش بوده و میتوان میزان آن را به وسیله پیچ های تنظیمی که در کنار پورت های جک قرار دارد تنظیم کرد

مشخصات
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد

چین
نوع عملگر عملگر ها مدل های متنوعی دارند این عنوان بیانگر نام خانواده ی این عملگر می باشد (ما باید با توجه به نیاز سیستم بهترین خانواده از عملگر پنوماتیک را انتخاب کنیم)

دی ان سی (DNC)
جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است

آلومینیوم
عملکرد جک این عنوان بیانگر عملکردی است که جک با توجه به ساختار خودش می تواند برایمان به وجود بیاورد

دو طرفه
سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است

هوای فشرده
تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند

دو
