شیر برقی هیدرولیک 3/4

1 - پورت p : این پورت معمولا به پمپ هیدرولیک متصل می گردد و سیال از طریق آن به داخل شیر وارد می شود

2 - پورت A و B : این دو پورت برای هدایت روغن به سمت عملگرها ( مانند سیلندر یا موتور های هیدرولیکی و... ) استفاده می شود

3 - پورت T : این پورت به مخزن هیدرولیک متصل می گردد و وظیفه تخلیه سیال از سیستم پس از عبور از عملگرها یا بعد از تنظیم را بر عهده دارد

4 - دو پورت دیگر در قسمت پایین بدنه ی اصلی وجود دارد که با نماد Y و X نمایش داده شده است که وظیفه ی آنها هدایت روغن به سمت کله ی شیر و تخلیه از آن می باشد

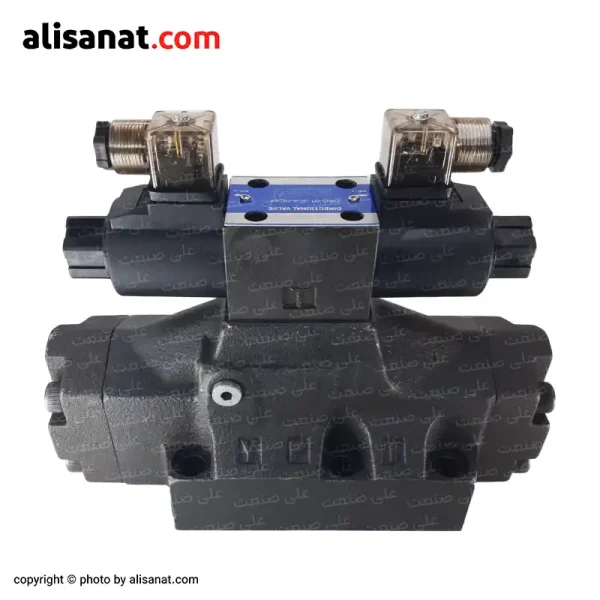

در قسمت بالای بدنه اصلی یک شیر 1/4 هیدرولیک متصل می گردد که نقش مهمی در عملکرد شیر برقی هیدرولیک 3/4 دارد

این شیر 1/4 که با نام کله برق شیر شناخته می شود ، با عمل کردن آن از طریق چهار پورت موجود در بالای بدنه ی اصلی ، اسپول را در بدنه ی اصلی جابجا می کند و باعث هدایت سیال می شود

فرمان ها و نحوه عملکرد شیر برقی هیدرولیک 3/4

ابتدا لازم است توضیح دهیم که کله برق شیر 3/4 ، همیشه فرمان P بسته است ، یعنی تا زمانی که سیگنال الکتریکی به بوبین کله برق شیر ارسال نگردد ، سیال هیچگونه حرکتی در سیستم نمی کند و در حالت انتظار ( standby ) قرار دارد

شیر برقی هیدرولیک 3/4 می تواند چهار فرمان مختلف داشته باشد که آنها را توضیح می دهیم

فرمان  p بسته : زمانی که گفته می شود فرمان شیر p بسته است به این معنی می باشد که پورت p که ورودیه سیال است در حالت بسته قرار دارد و سیال به هیچ یک از پورت ها راه ندارد و پورت A  و B  به پورت T راه دارد

فرمان وسط H : در این فرمان تمام پورت ها به یکدیگر راه دارد ، از این فرمان برای تعادل و استراحت عملگر ها و همچنین جلوگیری از فشار ناخواسته در سیستم استفاده می شود

فرمان وسط باز : در این فرمان اسپول در شرایطی قرار دارد که پورت P به پورت T راه دارد و پورت A و B  بسته هستند

فرمان وسط بسته : این فرمان به معنی بسته بودن تمام پورت ها می باشد و سیال در سیستم محبوس است ، از این فرمان در زمانی که بخواهیم عملگر را در وضعیت دلخواه ، ثابت نگه داریم استفاده می شود و همچنین برای ایمنی بیشتر سیستم نیز می توانیم از این فرمان استفاده کنیم

البته در مدارهای خاص ممکن است فرمانها و نقشه های خاصی نیز وجود داشته باشد اما پر مصرف ترین آن ها ، نقشه های عنوان شده هستند

با توجه به فرمان های توضیح داده شده برای مثال نحوه عملکرد شیر برقی هیدرولیک 3/4 با فرمان وسط بسته را توضیح می دهیم

در حالت عادی تمام پورت ها بسته هستند و شیر در حالت انتظار به سر می برد

با اتصال جریان الکتریکی به بوبین سمت راست کله شیر ، بوبین شیر برقی هیدرولیک حالت مغناطیسی پیدا کرده و اسپول شیر را به سمت خود جذب می کند ، با حرکت اسپول ، مسیر سیال باز شده و سیال به سمت اسپول اصلی که در بدنه اصلی شیر قرار دارد حرکت می کند و باعث جابجایی آن و باز شدن مسیر پورت P به پورت A می شود ، با حرکت اسپول اصلی ، سیال به سمت عملگر حرکت کرده و ( مثلا جک هیدرولیک ) به سمت جلو هدایت می شود

حالا با قطع جریان الکتریکی از بوبین ، اسپولها توسط فنر های داخلی به حالت اولیه بر می گردند و عملگر در همان موقعیت قفل شده و سیال در حالت محبوس شده قرار می گیرد

با اتصال مجدد جریان الکتریکی به بوبین سمت راست ، شفت جک به حرکت خود تا انتهای مسیر ادامه می دهد و چنانچه جریان الکتریکی به بوبین سمت چپ متصل گردد ، تمام این فرایند به صورت معکوس تکرار شده و شفت جک به سمت عقب بر خواهد گشت

لازم به ذکر است برای اتصال شیر هیدرولیک سایز 3/4 باید با توجه به طراحی سیستم از انواع زیر شیری استفاده شود

علل خرابی شیر برقی هیدرولیک 3/4

در سیستم های هیدرولیک عوامل گوناگونی موجب خرابی قطعات و همچنین عملکرد نادرست سیستم می شوند که به چند مورد از آنها می پردازیم

1 - آلودگی سیال : وجود ذرات و آلودگی ها در سیال می تواند موجب گرفتگی و همچنین سایش اجزای داخلی شیر شوند که برای جلوگیری از بروز چنین اتفاقی می توان از انواع فیلتر های هیدرولیک در سیستم استفاده کرد

2 - فشار : هر قطعه ای در سیستم های هیدرولیکی دارای میزان مشخصی از تحمل فشار هستند که باید در هنگام طراحی سیستم به این پارامتر دقت شود ، اما ممکن است به دلایل مختلف فشار سیستم بالا تر از حد توان باشد و می توان با استفاده از انواع فشار شکن هیدرولیک از بروز حوادث گوناگون جلوگیری کرد

دما : یکی از عوامل خرابی شیر هیدرولیک دمای بالای محیطی و سیال است که به علت وجود انواع واشر و آب بند های لاستیکی درون شیر ، ممکن است عملکرد آن با مشکل مواجه شود و باید به این موضوع توجه شود

عوامل دیگری همچون ولتاژ نامناسب برای بوبین ، ضربه  و ارتعاشات بیش از حد فیزیکی ، استفاده از سیال نامناسب و... موجب خرابی شیر هیدرولیک می شوند
