پرشر سوئیچ طرح ساگی نامی
- کیفیت ساخت بالا
- موجود در رنج های مختلف
- قابلیت تنظیم دیفرانسیل و فشار اصلی
- قیمت مناسب
- ساخت کشور چین
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.350.000 تومان
فهرست مطالب
پرشر سوئیچ طرح ساگی نامی ، یک پرشر سوئیچ ارزان قیمت در رنج های فشار مختلف !!
در هر سیستم تحت فشار، کنترل دقیق فشار به اندازهی خود تجهیز اهمیت دارد.
بدون پرشر سوئیچ، باید همیشه اپراتوری بالای سر دستگاه باشد تا در صورت افت یا افزایش فشار، به موقع واکنش نشان دهد، کاری غیر ممکن در عمل.
پرشر سوئیچ طرح ساگی نامی با طراحی برگرفته از مدل ژاپنی Saginomiya SNS، این وظیفه را به صورت 24 ساعته و دقیق انجام می دهد؛ ناظری مکانیکی، ساده و مطمئن برای حفظ ایمنی و پایداری سیستم.

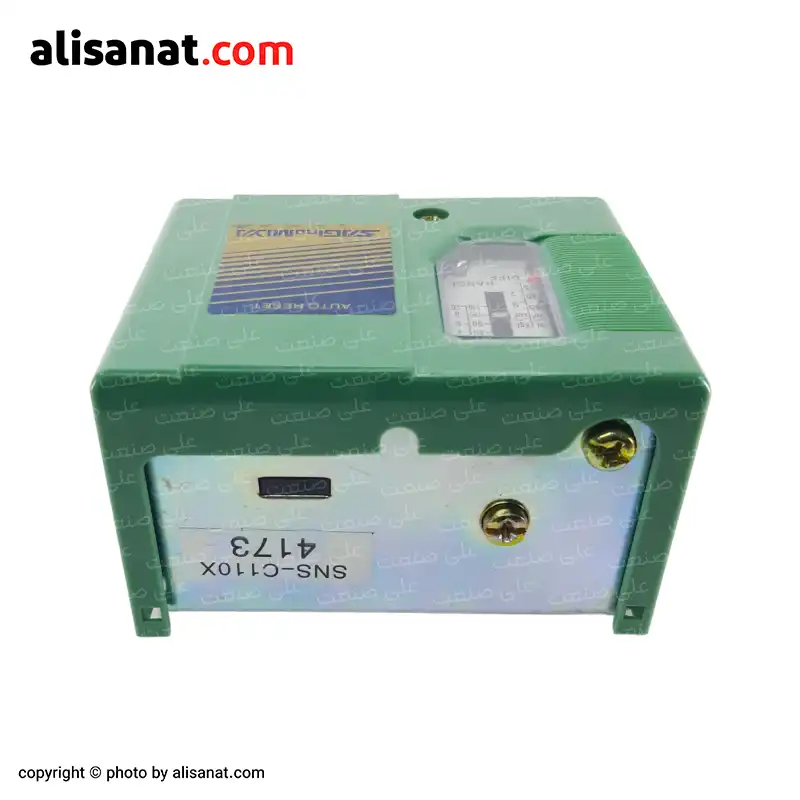

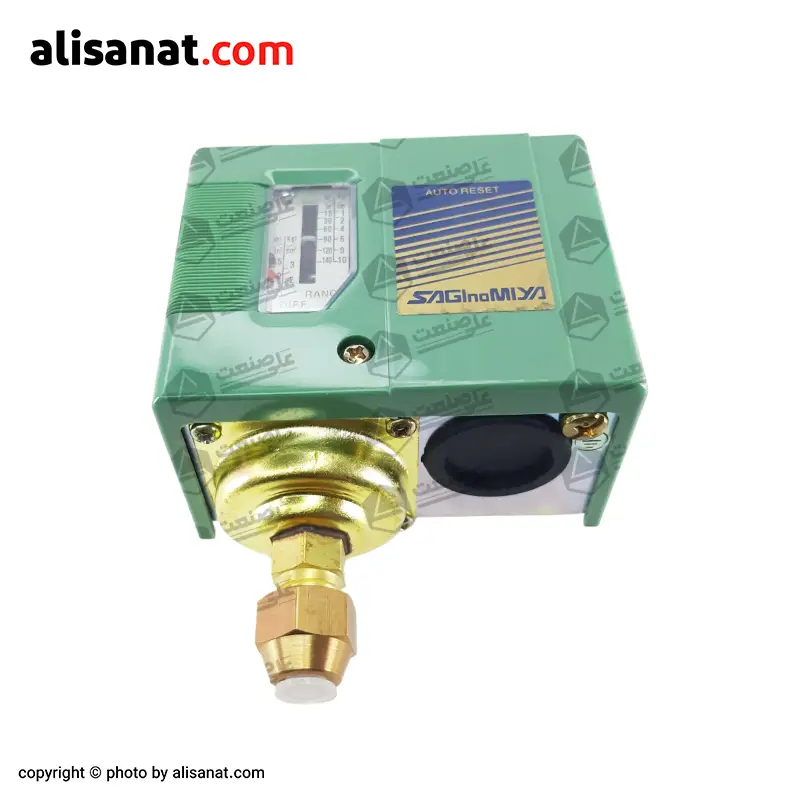

معرفی پرشر سوئیچ طرح ساگی نامی
پرشر سوئیچ طرح ساگی نامی از دقیق ترین کنترل کننده های مکانیکی فشار در رده اقتصادی است.
ساخت این مدل بر پایه طراحی شناخته شده سری Saginomiya SNS ژاپن انجام شده و به همین دلیل در واکنش به تغییرات فشار، عملکردی سریع، پایدار و قابل اعتماد ارائه می دهد.
در این پرشر سوئیچ فشار ساگی نامی، دیافراگم حساس به فشار همراه با فنر کالیبره شده، کوچک ترین نوسانات فشار را تشخیص می دهد و از طریق یک میکروسوئیچ با تیغه ی SPDT فرمان قطع یا وصل مدار را صادر می کند.
این ساختار کاملاً مکانیکی و مهندسی شده، بدون نیاز به هرگونه برق کمکی یا مدول الکترونیکی، نظارت دقیق بر فشار سیستم را تضمین می کند.
پرشر سوئیچ طرح ساگی نامی در رنج های مختلف تولید می شود تا بتواند نیاز سیستم های پمپاژ، کمپرسورهای هوا، مدارهای تبرید و تجهیزات هوای فشرده را به خوبی پوشش دهد.
قیمت مناسب، عملکرد قابل اتکا و سازگاری بالا با شرایط کاری متفاوت، این مدل را به یکی از گزینه های پرکاربرد و محبوب در پروژه های صنعتی و تأسیساتی تبدیل کرده است.
نحوه عملکرد پرشر سوئیچ طرح ساگی نامی
عملکرد پرشر سوئیچ طرح ساگی نامی بر اساس انتقال مستقیم فشار سیال به دیافراگم و تحریک مکانیزم داخلی انجام می شود.
با ورود فشار به پورت ورودی، نیروی سیال دیافراگم را جا به جا می کند و این جا به جایی از طریق فنر و بازوی داخلی به میکروسوئیچ اعمال می شود.
وقتی فشار به مقدار تنظیم شده برسد، میکروسوئیچ وضعیت خود را تغییر داده و فرمان قطع یا وصل مدار صادر می کند.

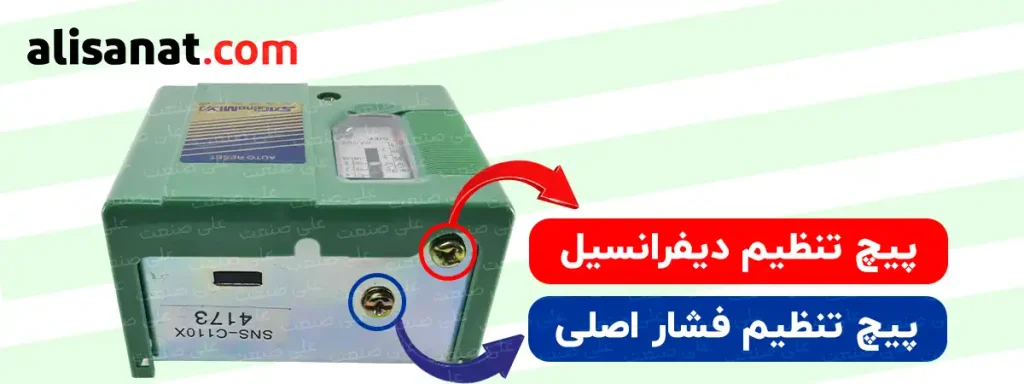

برای اینکه این فرآیند مطابق نیاز هر سیستم قابل تنظیم باشد، روی بدنه دستگاه دو پیچ مستقل قرار گرفته است؛
یکی برای تعیین فشار اصلیِ عملکرد، و دیگری برای تنظیم مقدار دیفرانسیل یا اختلاف بین فشار قطع و وصل.

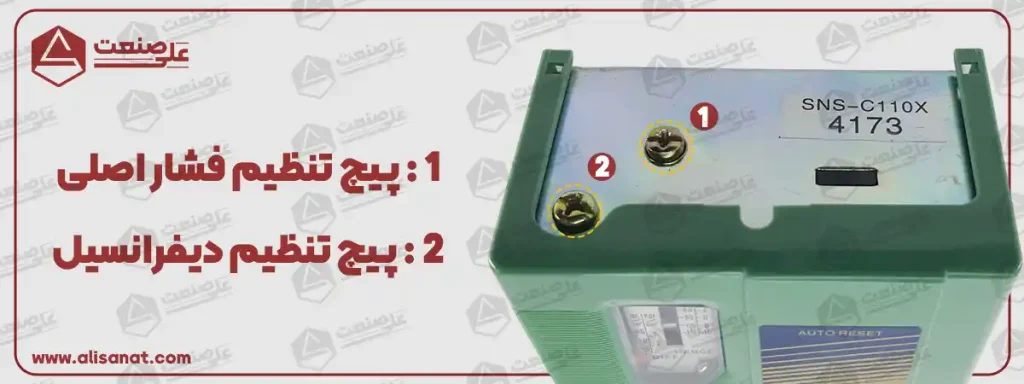

پیچ تنظیم فشار اصلی (Range Setting)
این پیچ وظیفه دارد نقطه ای را تعیین کند که پرشر سوئیچ در آن عمل کند.
با چرخاندن آن، میزان فشردگی فنر اصلی تغییر می کند و دستگاه در فشار بالاتر یا پایین تر سوئیچ می دهد.
پیچ تنظیم دیفرانسیل (Differential Setting)
پیچ دوم برای تنظیم اختلاف بین فشار قطع و وصل استفاده می شود.
این مقدار مشخص می کند پس از قطع مدار در فشار اصلی، دستگاه در چه فشاری دوباره وصل شود.
به عنوان نمونه، اگر فشار اصلی روی 6 بار و دیفرانسیل روی 2 بار باشد، دستگاه در 6 بار قطع و در 4 بار دوباره وصل خواهد شد.
نمایشگر آنالوگ تنظیمات

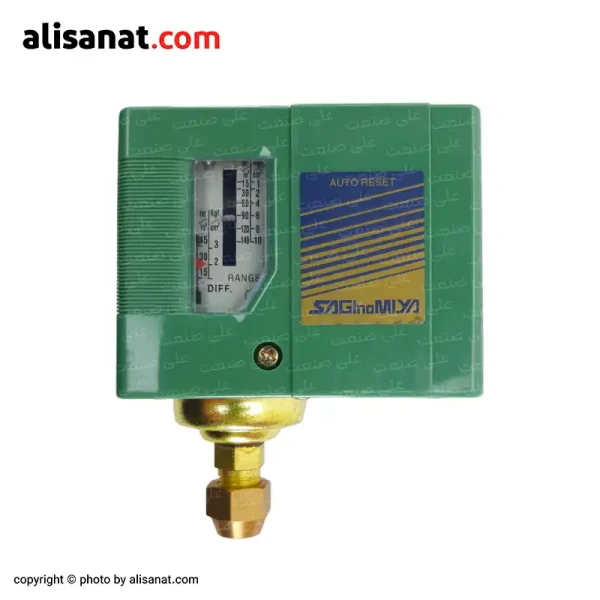

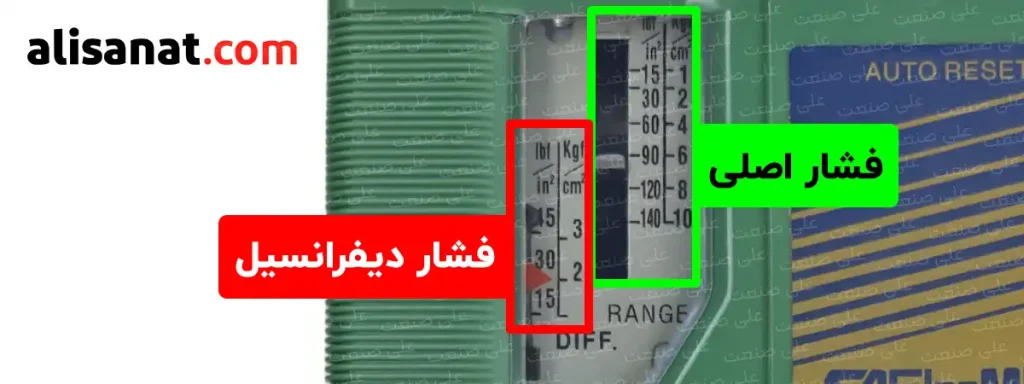

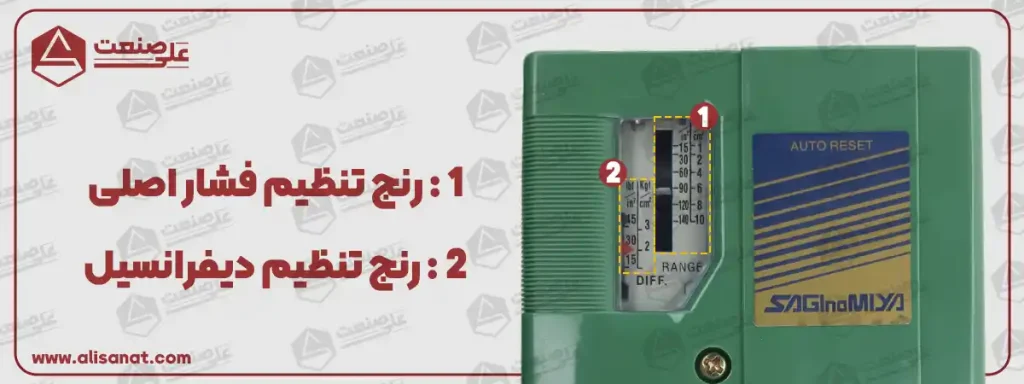

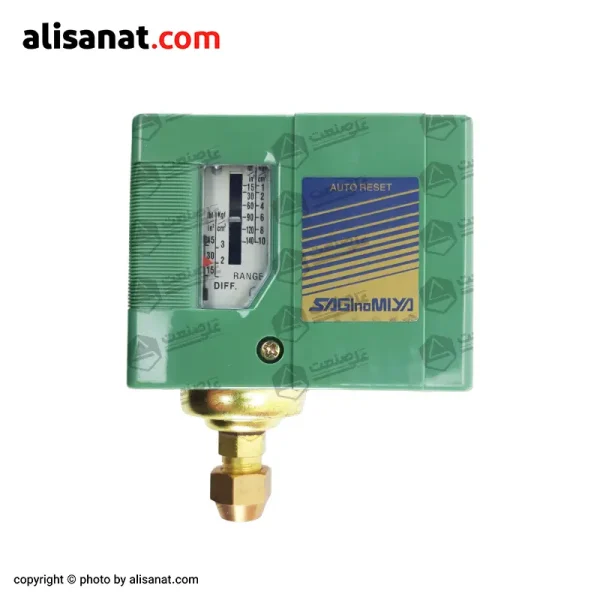

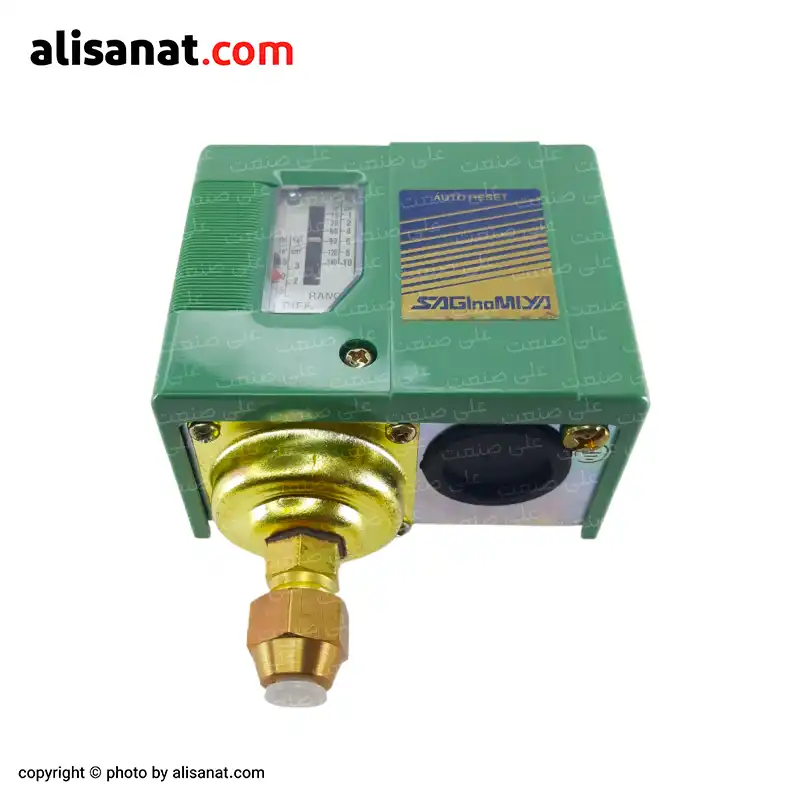

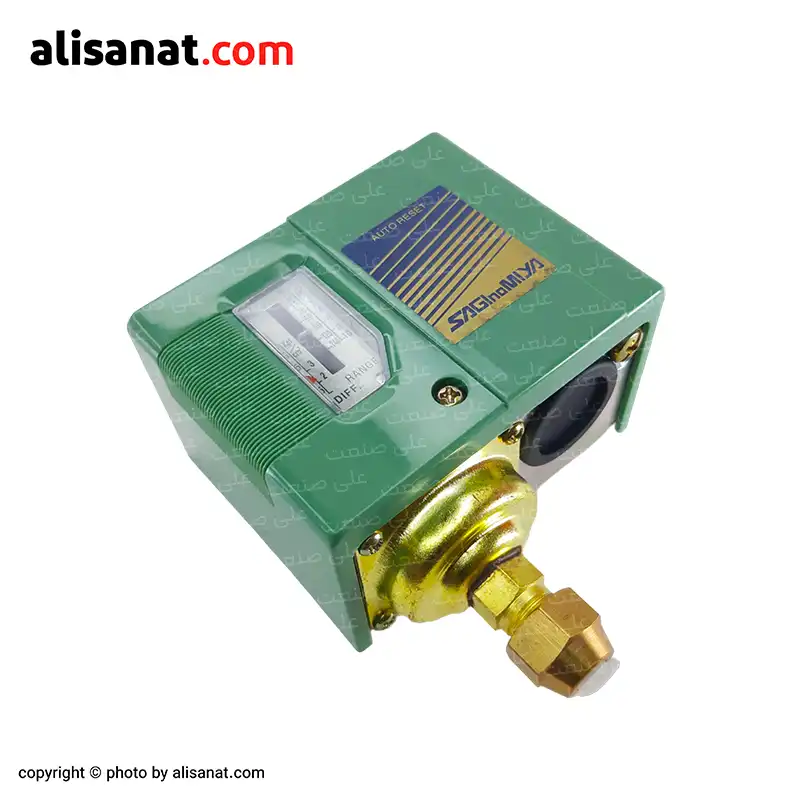

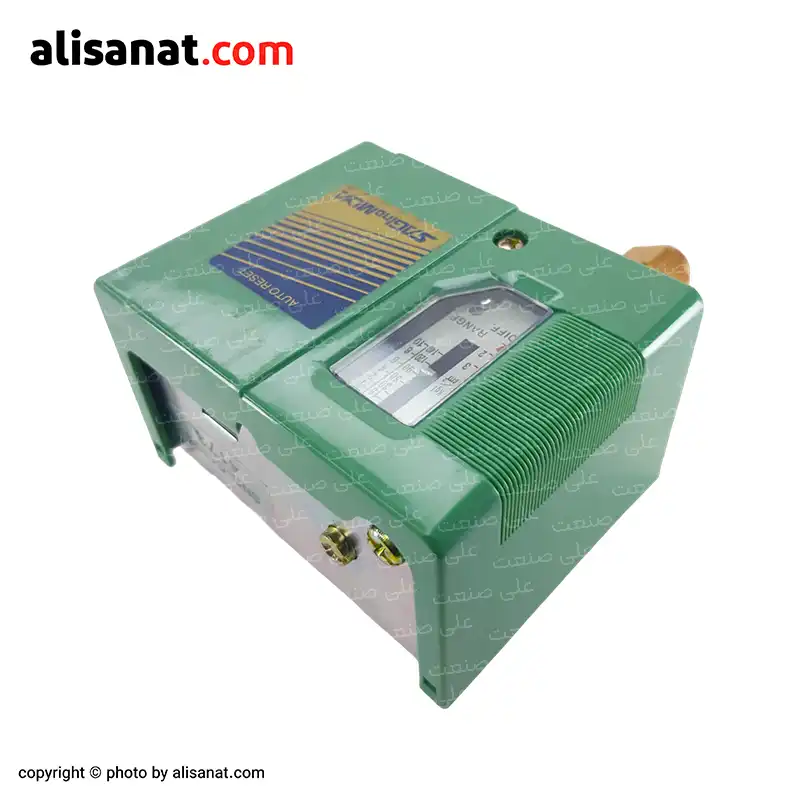

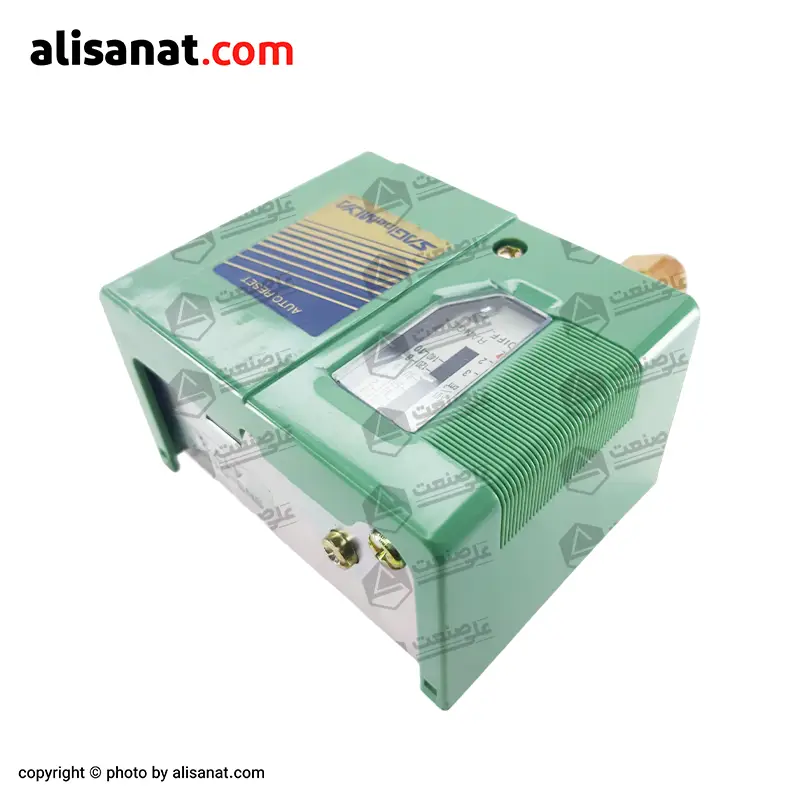

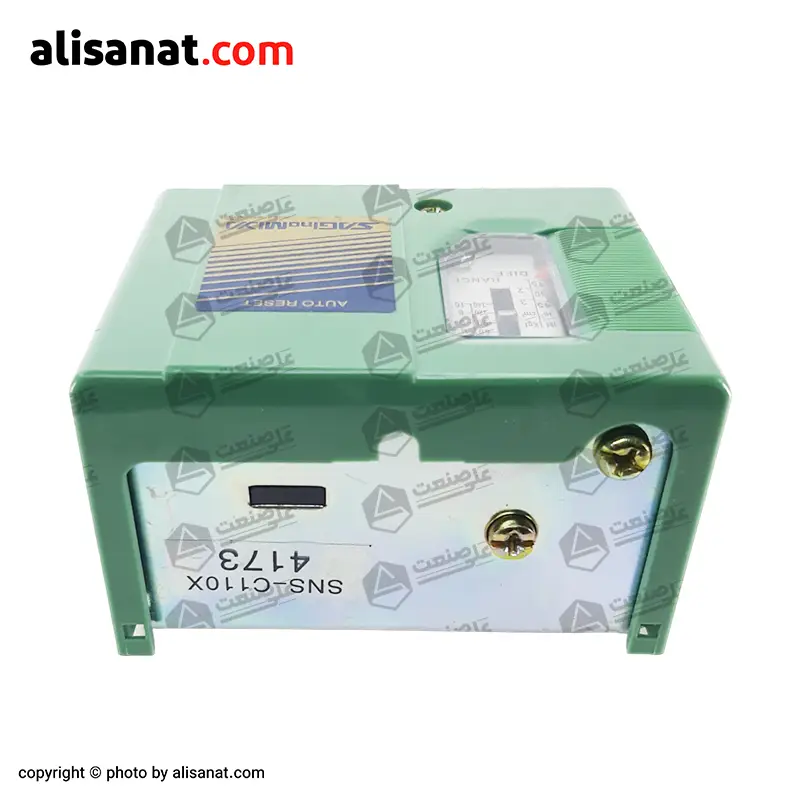

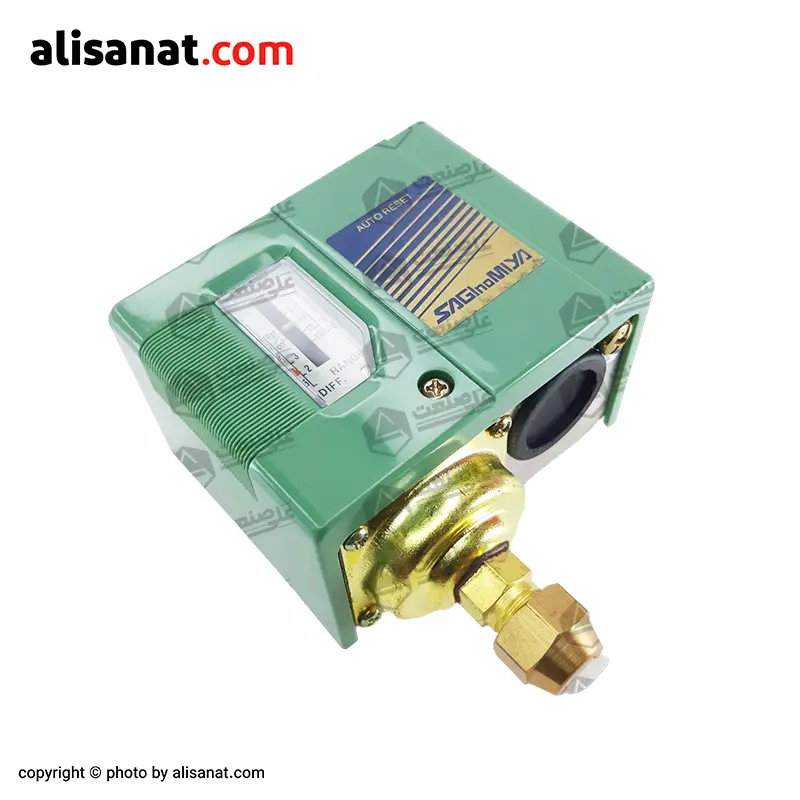

در بالای بدنه یک صفحه ی مدرج قرار دارد که حدود تنظیم فشار اصلی و دیفرانسیل را به صورت بصری نمایش می دهد.
این صفحه دید کاربر را هنگام تنظیم پیچ ها دقیق تر می کند.
رنج های فشار پرشر سوئیچ طرح ساگی نامی
پرشر سوئیچ طرح ساگی نامی در ایران در چند بازه ی کاری اصلی عرضه می شوند که از نوع وکیوم تا فشار بالا را پوشش می دهند.
این تنوع باعث شده این مدل برای اغلب کاربردهای تبریدی، پمپی و پنوماتیکی گزینه ای مناسب باشد.
|
رنج تنظیم فشار |
فشار کاری تقریبی (Bar) |
نوع کاربرد |
توضیح فنی |
|---|---|---|---|
|
وکیوم |
-0.5 تا 3 |
خطوط مکش، تبرید و وکیوم پمپ ها |
حساس ترین مدل، مناسب برای کنترل فشار منفی و خلا |
|
1 بار |
0 تا 1 |
مدارهای تبرید سبک و هوای فشرده کم فشار |
دقت بالا در محدوده فشار پایین |
|
3 بار |
0.5 تا 3 |
پمپ های کوچک، کمپرسورهای سبک |
واکنش سریع و دامنه تنظیم محدود |
|
6 بار |
1 تا 6 |
پمپ های متوسط، سیستم های پنوماتیک عمومی |
پر مصرف در صنایع هوای فشرده |
|
10 بار |
3 تا 10 |
کمپرسورهای باد و خطوط فشار متوسط |
متعادل از نظر دقت، دوام و قیمت |
|
20 بار |
5 تا 20 |
سیستم های فشار بالا و پمپ های چند مرحله ای |
قابل استفاده در محیط های صنعتی سنگین |
|
30 بار |
10 تا 30 |
مدارهای هیدرولیکی سبک، تست فشار |
مقاوم در برابر فشار بالا و شوک های ناگهانی |
در تمام این رنج ها، فشار حداکثری قابل تحمل بدنه حدود 5 تا 10 بار بالاتر از مقدار تنظیمی است.
مثلاً مدل 10 بار می تواند تا حدود 25 بار فشار لحظه ای را بدون آسیب تحمل کند.
نکته:
در نسخه های طرح ساگی نامی، دقت عملکرد در محدوده ی میانی هر رنج بالاتر است؛ یعنی مثلاً مدل 10 بار در بازه ی 4 تا 8 بار بهترین واکنش را دارد.
نکات مهم در نصب پرشر سوئیچ طرح ساگی نامی
برای عملکرد دقیق و طولانی مدت پرشر سوئیچ، رعایت چند نکته هنگام نصب ضروری است.
پرشر سوئیچ طرح ساگینامی نیز مانند نسخه اصلی Saginomiya SNS از مکانیزم مکانیکی حساس استفاده می کند؛ بنابراین نحوه ی نصب صحیح مستقیماً روی دقت عملکرد آن تأثیر دارد.
1. جهت و موقعیت نصب
پرشر سوئیچ طرح ساگی نامی باید به صورت عمودی نصب شود تا نیروی فنر و دیافراگم به درستی عمل کنند.
در نصب افقی، فشار روی دیافراگم به صورت غیریکسان وارد شده و ممکن است دقت سوئیچ کاهش پیدا کند.
2. استفاده از پلیت نصب فلزی

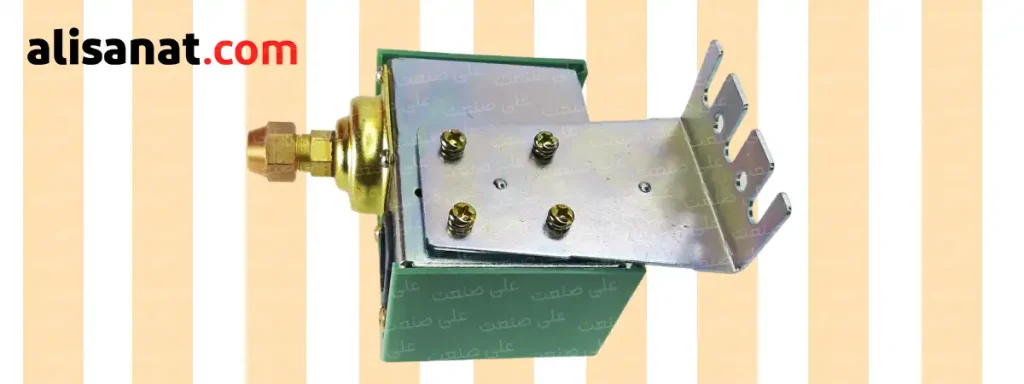

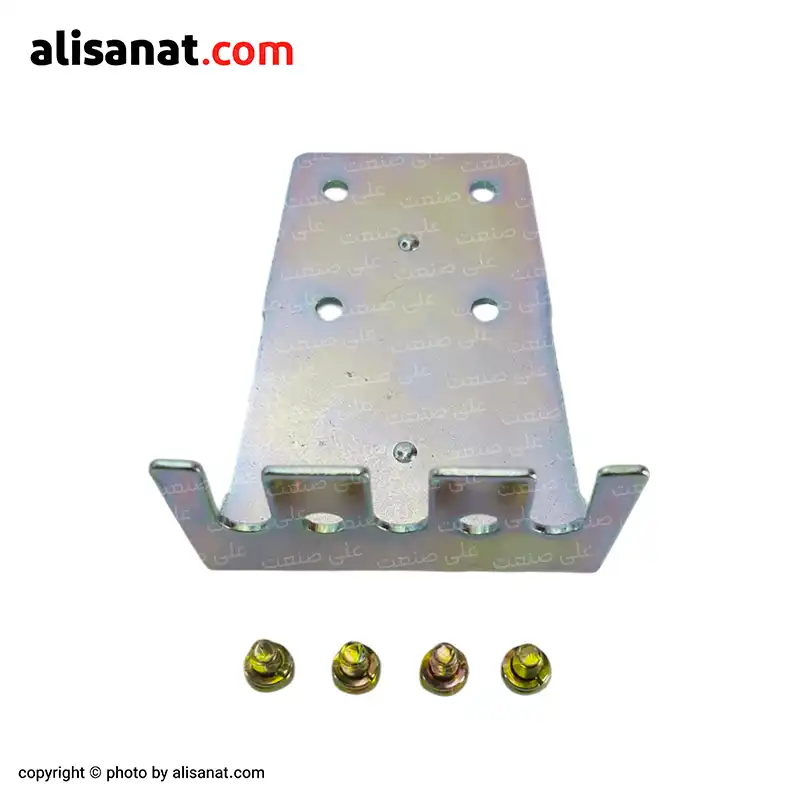

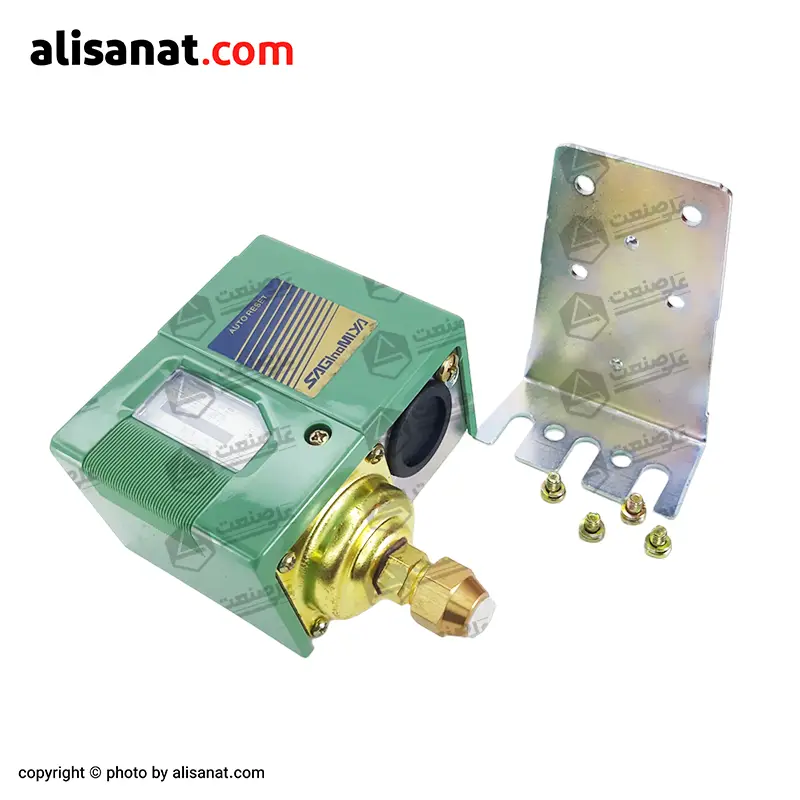

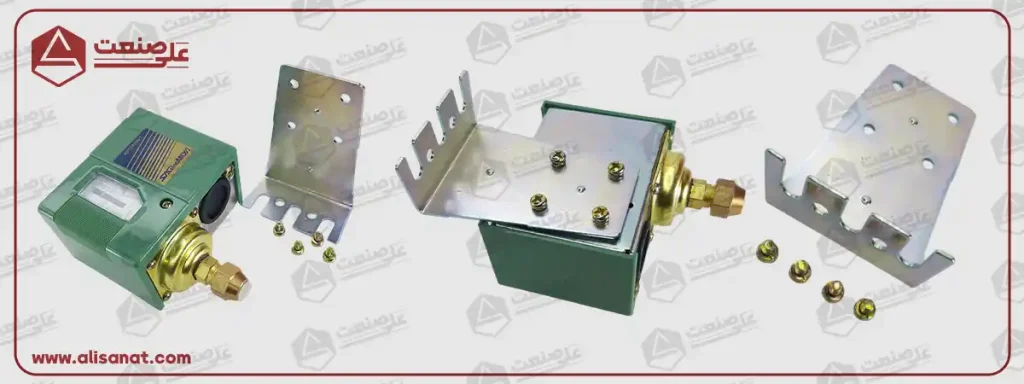

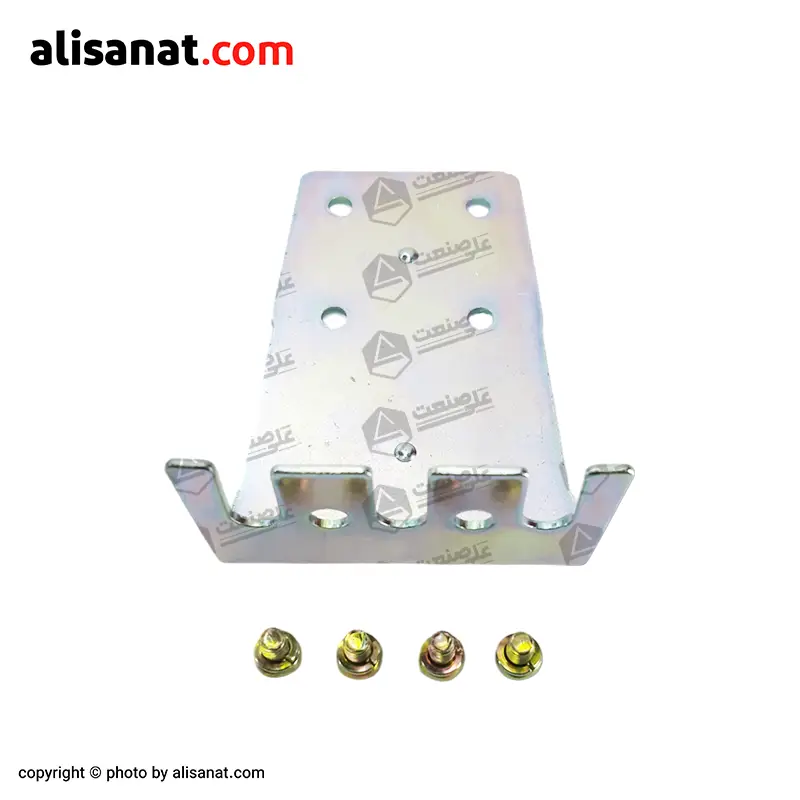

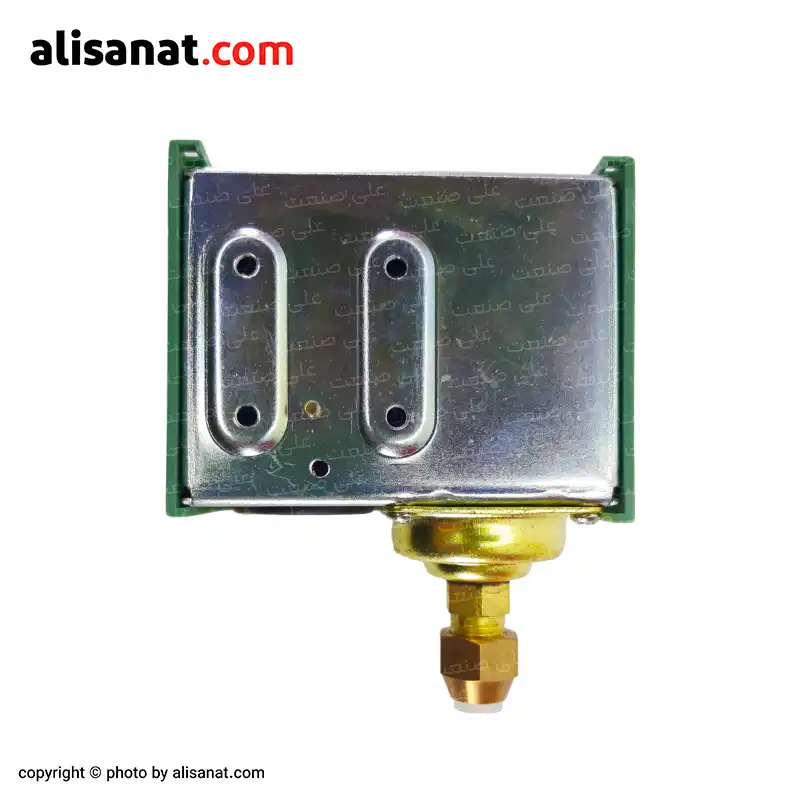

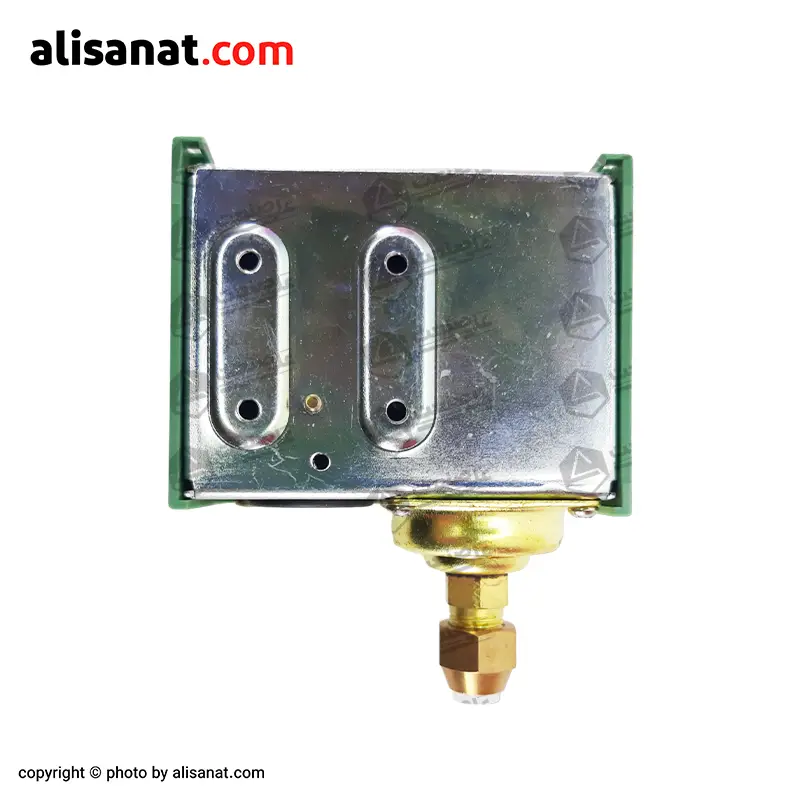

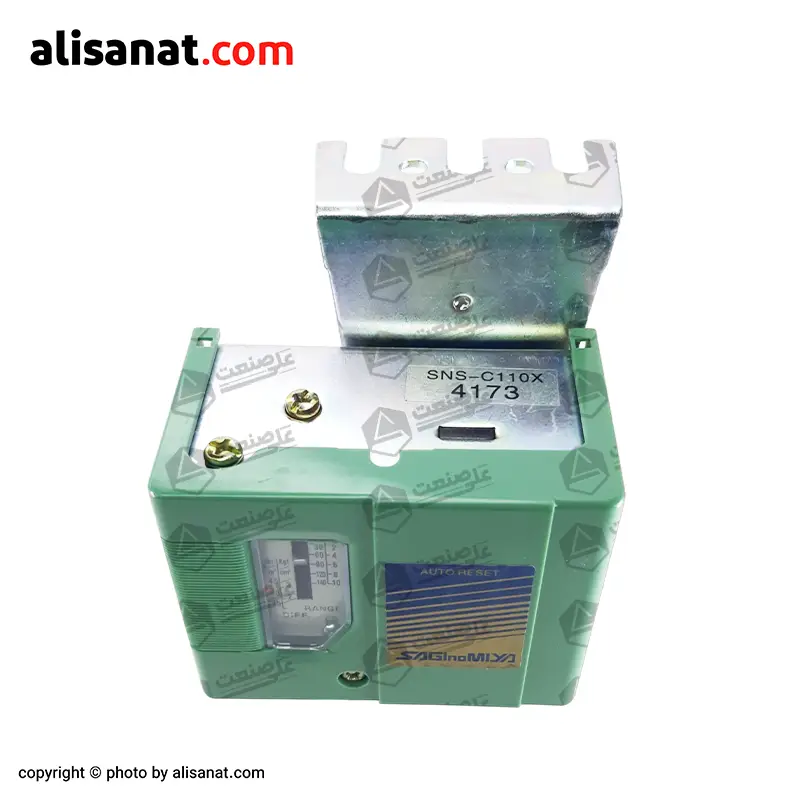

در بسته بندی پرشر سوئیچ طرح ساگی نامی، یک پلیت فلزی گالوانیزه همراه دستگاه ارائه می شود (در تصویر زیر قابل مشاهده است).
این پایه برای نصب محکم روی دیواره یا صفحه ی تابلو طراحی شده و علاوه بر استحکام، مانع از لرزش دستگاه در حین کار می شود.
3. آب بندی و اتصال به خط فشار
در زمان اتصال پورت ورودی به لوله یا شیلنگ فشار، از نوار تفلون یا خمیر آب بندی استاندارد استفاده کنید تا از نشت سیال جلوگیری شود.
توجه کنید که رزوه ی پورت معمولاً از جنس برنج (Brass) است؛ بنابراین بیش از حد سفت نکنید تا رزوه آسیب نبیند.
4. فاصله از منبع ارتعاش
در صورت نصب روی کمپرسور یا پمپ، بهتر است پرشر سوئیچ از طریق یک شلنگ فلکسی فشار (Pressure Hose) به خط فشار متصل شود تا ارتعاشات مکانیکی به دستگاه منتقل نشود.
5. تنظیمات نهایی پس از نصب
بعد از نصب، فشار سیستم را در حالت کاری قرار دهید و با کمک پیچ های تنظیم (Range و Differential) مقدار قطع و وصل دلخواه را تعیین کنید.
پس از تنظیم، درپوش دستگاه را ببندید تا گردوغبار و رطوبت وارد قسمت مکانیکی نشود.
ویژگی ها و مزایای پرشر سوئیچ طرح ساگی نامی
پرشر سوئیچ طرح ساگی نامی با وجود قیمت اقتصادی، از نظر دقت و دوام در سطح بسیار بالایی قرار دارد.
1. دقت بالا در تنظیم فشار
استفاده از دیافراگم فسفر برنز و فنرهای کالیبره شده باعث شده واکنش پرشر سوئیچ طرح ساگی نامی به تغییرات فشار بسیار دقیق باشد.
تنظیم فشار اصلی و دیفرانسیل به صورت مجزا انجام می شود و کاربر می تواند محدوده ی قطع و وصل را با اختلاف جزئی تنظیم کند.
2. بدنه ی مقاوم و طول عمر بالا
بدنه از آلیاژ روی دایکست (Die-cast Zinc Alloy) ساخته شده و سطح آن با رنگ صنعتی مقاوم در برابر رطوبت پوشش داده شده است.
این ساختار در کنار پلیت نصب گالوانیزه باعث می شود دستگاه در محیط های صنعتی سخت، عملکردی پایدار و بدون لرزش داشته باشد.
3. طراحی سازگار با انواع سیالات
پرشر سوئیچ ساگی نامی برای هوا، گازهای بی اثر، آب و روغن های سبک قابل استفاده است.
این ویژگی آن را به گزینه ای همه کاره برای سیستم های پنوماتیک، پمپاژ و تبرید تبدیل کرده است.
4. سهولت در تنظیم و کنترل
وجود نمایشگر مدرج در قسمت بالایی بدنه باعث می شود کاربر بتواند بدون نیاز به ابزار خاصی، مقدار فشار تنظیم شده را مشاهده و اصلاح کند.
سیستم دو پیچ تنظیم (Range و Differential) امکان کنترل کامل فشار را فراهم می کند.
5. تحمل فشار لحظه ای بالا
در مقایسه با مدل های مشابه، بدنه و دیافراگم این دستگاه تحمل بیشتری در برابر شوک های ناگهانی فشار دارند.
مدل های رنج 10 و 30 بار می توانند تا 25 و 40 بار فشار لحظه ای را بدون آسیب تحمل کنند.
6. صرفه جویی اقتصادی
در مقایسه با مدل های اروپایی مانند پرشر سوئیچ دانفوس یا پرشر سوئیچ تله مکانیک، قیمت پرشر سوئیچ طرح ساگی نامی بسیار پایین تر است اما از نظر عملکرد و دوام، برای بیشتر سیستم های صنعتی کاملاً پاسخ گوست.
به همین دلیل انتخابی هوشمندانه برای پروژه هایی است که نیاز به کنترل فشار دقیق با بودجه محدود دارند.
نکته فنی – پایداری کنتاکت ها در قطع و وصل مکرر
در تست های میدانی انجام شده روی مدل های مختلف پرشر سوئیچ طرح ساگی نامی، مشخص شده که کنتاکت SPDT دستگاه در سیکل های کاری مداوم (مثل کمپرسورهای دائم کار) عملکرد پایدار و بدون جرقه زدگی دارد.
ساختار مکانیکی میکروسوئیچ طوری طراحی شده که ضربه ی ناشی از تغییر وضعیت تیغه، قبل از تماس الکتریکی جذب می شود؛ به همین دلیل سایش سطح تماس پایین بوده و عمر کنتاکت ها در دفعات قطع و وصل بالا به طور محسوس افزایش می یابد.
مشخصات فنی پرشر سوئیچ طرح ساگی نامی
|
عنوان |
توضیحات فنی |
|---|---|
|
برند |
طرح ساگی نامی |
|
مدل های موجود |
ویکیوم تا 30 بار |
|
نوع عملکرد |
مکانیکی – قطع و وصل مدار الکتریکی بر اساس فشار سیال |
|
محدوده تنظیم فشار (Pressure Range) |
از -0.5 تا 30 بار (بسته به مدل) |
|
حداکثر فشار قابل تحمل (Max Pressure) |
حدود 5 تا 10 بار بیشتر از رنج کاری (تا 40 بار برای مدل 30 بار) |
|
دیفرانسیل (Differential Pressure) |
قابل تنظیم – معمولاً 0.7 تا 4 بار بسته به مدل |
|
جنس دیافراگم (Diaphragm) |
فسفر برنز (Phosphor Bronze) |
|
جنس پورت اتصال (Pressure Port) |
برنج (Brass) |
|
سایز رزوه اتصال |
1/4 اینچ |
|
کنتاکت الکتریکی (Contact Type) |
SPDT (یک تیغه تبدیل) |
|
ظرفیت کنتاکت (Electrical Rating) |
220V AC / 10A یا 380V AC / 5A |
|
درجه حفاظتی (Protection Class) |
IP44 (در برابر رطوبت و گردوغبار معمولی) |
|
دمای کاری (Ambient Temperature) |
از -5 تا +60 درجه سانتی گراد |
|
سیالات قابل استفاده |
هوا، گازهای بی اثر، آب، روغن سبک، مبردهای تبریدی |
جمع بندی
پرشر سوئیچ طرح ساگی نامی با تکیه بر طراحی سری SNS ساگینومیا، یک کنترل گر مکانیکی قابل اعتماد برای انواع سیستم های تحت فشار است.
واکنش دقیق به تغییرات فشار، قابلیت تنظیم آسان و سازگاری با رنج های مختلف کاری، این مدل را به گزینه ای مناسب برای پروژه های پمپاژ، کمپرسورهای هوا و سیستم های تبرید تبدیل کرده است.
دوام بالا و عملکرد پایدار آن نیز باعث شده در مصارف صنعتی و تأسیساتی به عنوان یکی از انتخاب های اقتصادی و مطمئن شناخته شود.
برای انتخاب دقیق ترین مدل پرشر سوئیچ طرح ساگی نامی با رنج فشار سیستم خود و دریافت مشاوره فنی، می توانید با کارشناسان ما در فروشگاه علی صنعت در ارتباط باشید.
سفارش مدل های موجود نیز به صورت فوری قابل ثبت و ارسال است.
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
ساگی نامی (saginomiya) غیر اصلی |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
SNS |
| شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد |
pressure switch design saginomiya sns |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
1.350.000 تومان
