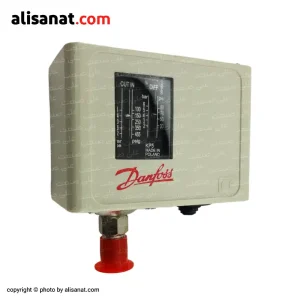

پرشر سوئیچ دانفوس KP35 طرح اصلی
- کاملا مشابه با نمونه اصلی
- کیفیت بالا و بسیار با دوام
- دارای رزوه استاندارد 1/4 اینچ
- قابلیت تنظیم فشار در رنج 0.2- تا 7.5 بار
- دیفرانسیل دار
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
3.300.000 تومان
فهرست مطالب
پرشر سوئیچ دانفوس KP35 طرح اصلی ، یک پرشر سوئیچ بسیار با کیفیت !!
وقتی در یک سیستم سرمایشی یا تاسیساتی از پرشر سوئیچ دانفوس KP35 استفاده می کنیم، در واقع یک ناظر هوشمند و تمام وقت را وارد مدار کرده ایم؛ ناظری که کوچک ترین تغییر در فشار را تشخیص می دهد و به صورت خودکار فرمان قطع یا وصل تجهیزات را صادر می کند تا سیستم همیشه در محدوده ی ایمن و بهینه کار کند.
این مدل یکی از محبوب ترین پرشر سوئیچ های سری KP شرکت Danfoss است که با دقت بالا، دوام زیاد و طراحی ساده، در پروژه های برودتی، چیلرها، پمپ ها و کمپرسورها عملکردی قابل اعتماد ارائه می دهد.
معرفی پرشر سوئیچ دانفوس KP35
پرشر سوئیچ Danfoss KP35 طرح اصلی، یکی از دقیق ترین و پر فروش ترین تجهیزات کنترل فشار در سیستم های برودتی و تهویه مطبوع است.
این دستگاه با طراحی مکانیکی ساده اما عملکردی بسیار هوشمند، به محض تغییر فشار در مدار، فرمان الکتریکی لازم را به تجهیزات ارسال کرده و باعث قطع یا وصل آن ها می شود.
به بیان ساده، وجود پرشر سوئیچ دانفوس KP35 در مدار یعنی حضور یک ناظر فنی دائم که افت یا افزایش ناگهانی فشار را تشخیص داده و از آسیب دیدن سیستم جلوگیری می کند.
از نظر عملکرد، پرشر سوئیچ KP35 کاملاً مشابه مدل KP1 است؛
تنها تفاوت اصلی میان این دو، در نوع رزوه و نحوه نصب است:
در مدل KP1، اتصال از نوع 7/16 اینچ (6 پرچی) بوده و برای لوله های مسی کاربرد دارد.
در صورت نیاز به نصب روی رزوه های استاندارد، باید از تبدیل پرشری به 1/4 یا 1/2 اینچ استفاده شود.

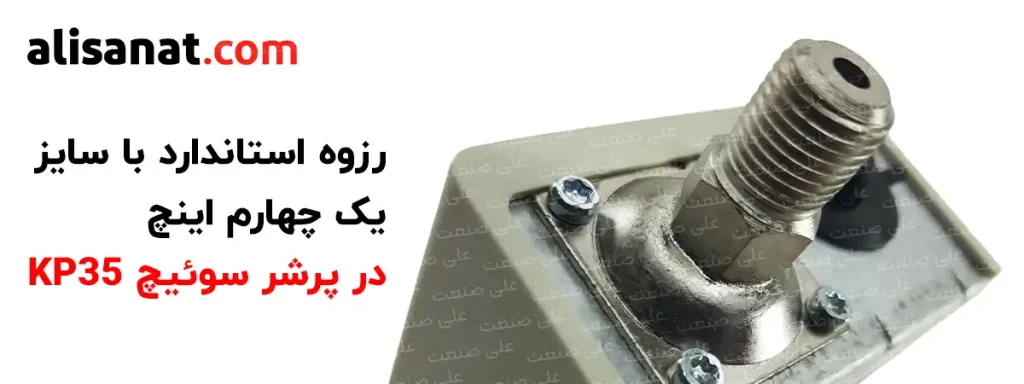

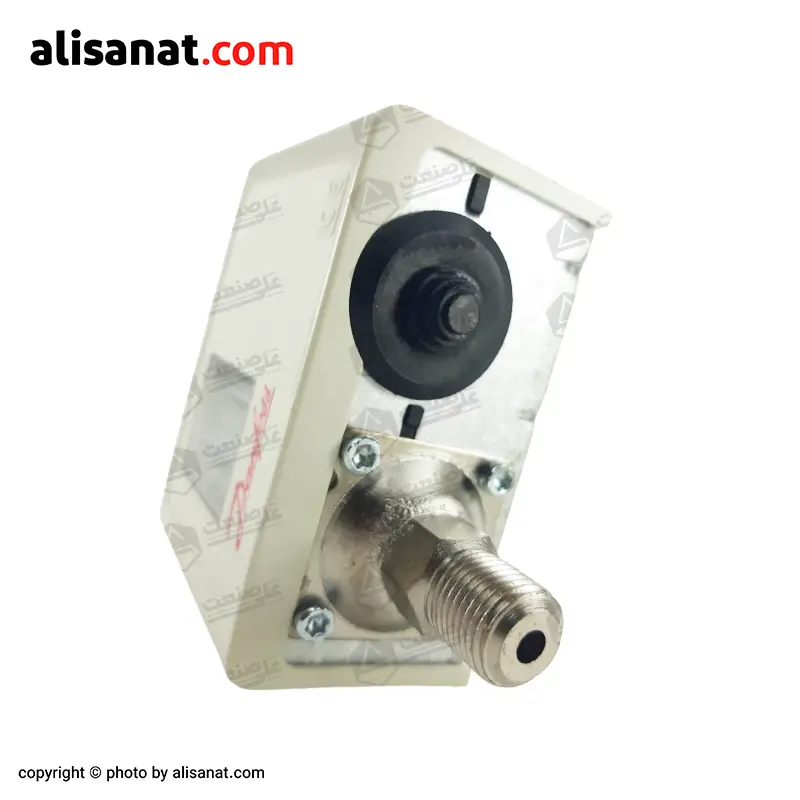

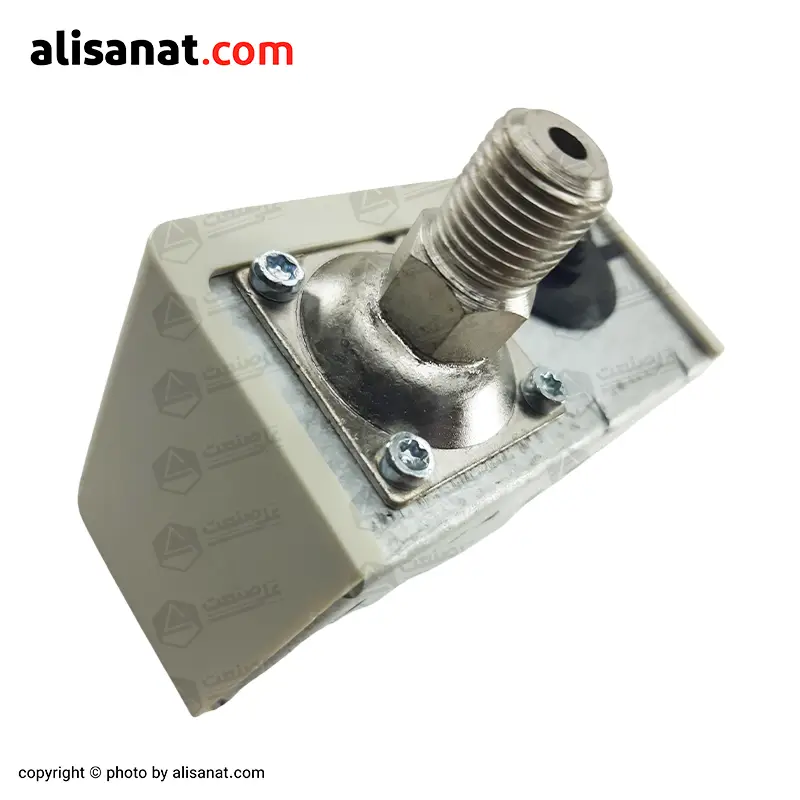

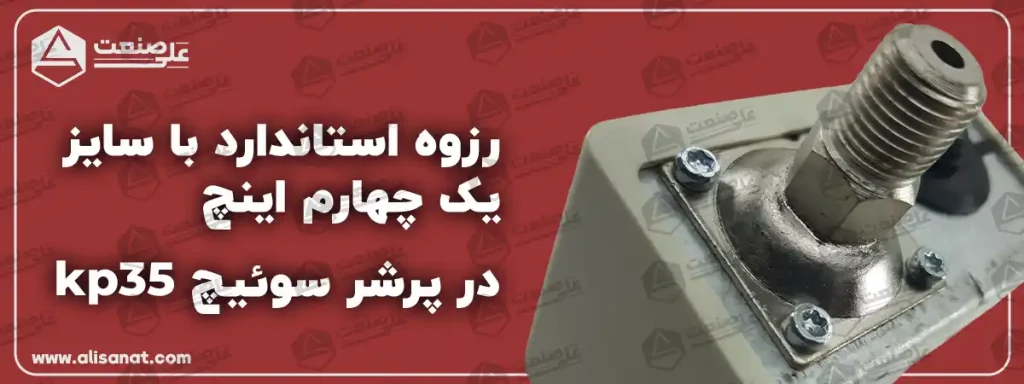

اما در مدل KP35، اتصال به صورت فابریک با رزوه استاندارد 1/4 اینچ BSP طراحی شده است؛ بنابراین برای نصب روی لوله ها و اتصالات متداول در سیستم های صنعتی، نیازی به هیچ تبدیلی ندارد.
به همین دلیل، پرشر سوئیچ دانفوس KP35 در بین نصابان و تکنسین های تاسیساتی، انتخابی محبوب و کاربردی تر از مدل KP1 محسوب می شود.
نحوه عملکرد و تنظیم پرشر سوئیچ دانفوس KP35
پرشر سوئیچ دانفوس KP35 در بازه ی فشاری از 0.2− تا 7.5 بار قابل تنظیم است و وظیفه دارد در فشار تعیین شده توسط کاربر، فرمان قطع یا وصل الکتریکی را صادر کند.
به کمک این فرمان، می توان عملکرد تجهیزاتی مانند پمپ، کمپرسور، چیلر یا سیستم تهویه را کنترل نمود تا سیستم همیشه در محدوده ی فشار ایمن باقی بماند.

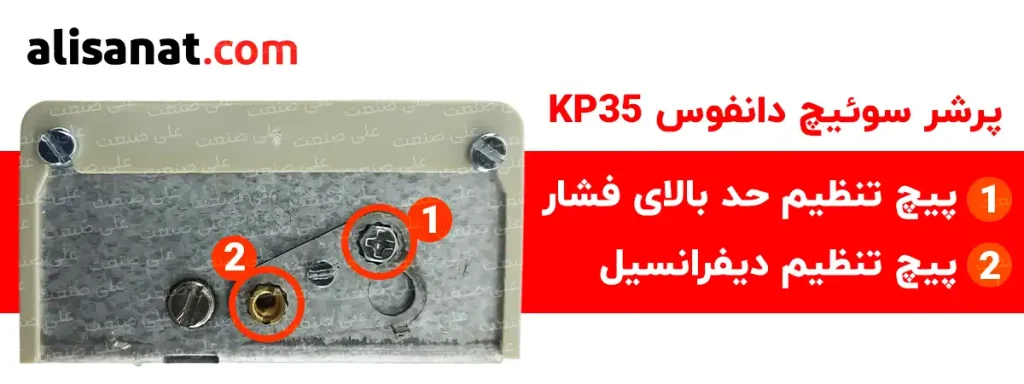

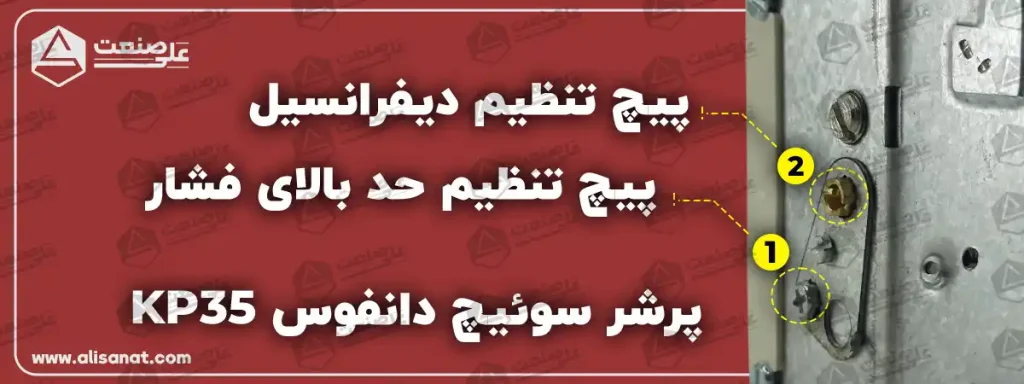

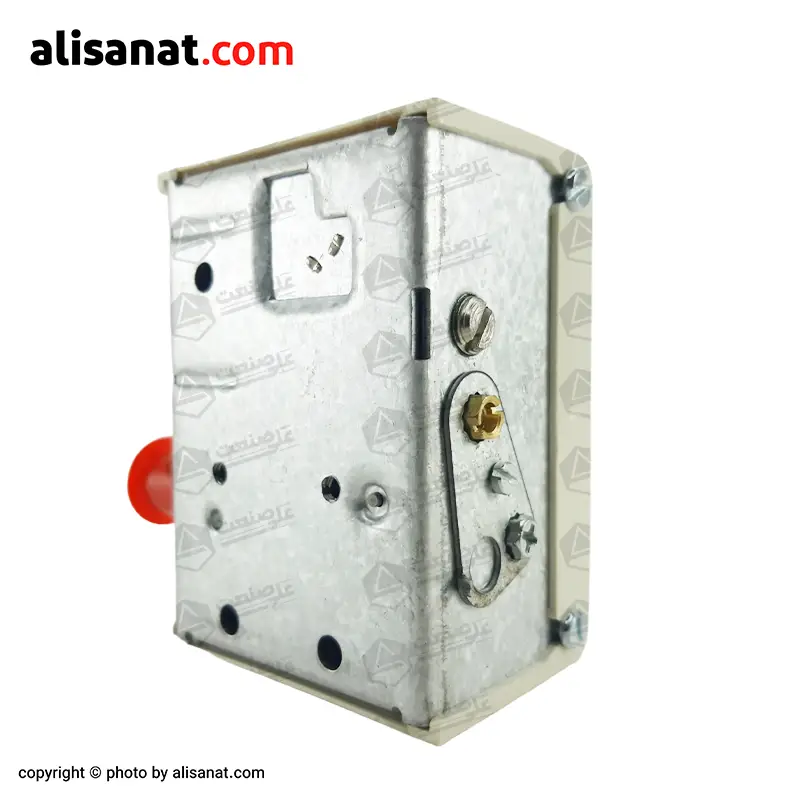

در بالای بدنه ی پرشر دو پیچ تنظیم وجود دارد که نقش اصلی در نحوه عملکرد آن دارند:

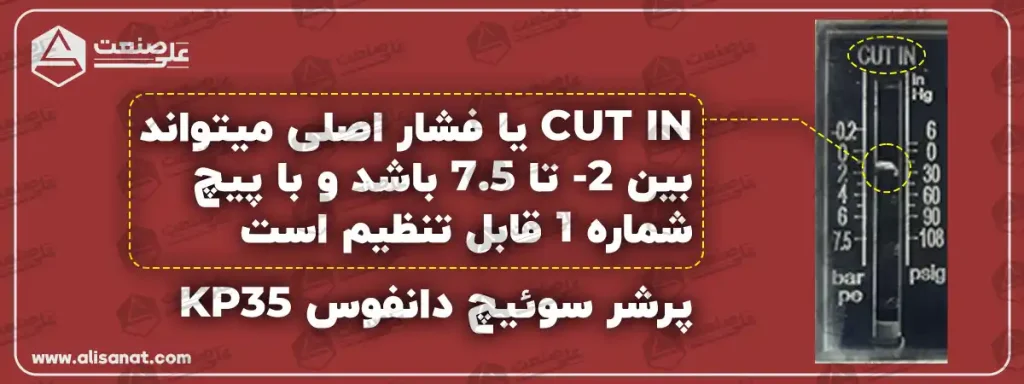

پیچ شماره 1 – تنظیم فشار اصلی (Cut-out Pressure):
با چرخاندن این پیچ، مقدار فشار نهایی که پرشر باید در آن نقطه فرمان قطع دهد تعیین می شود.

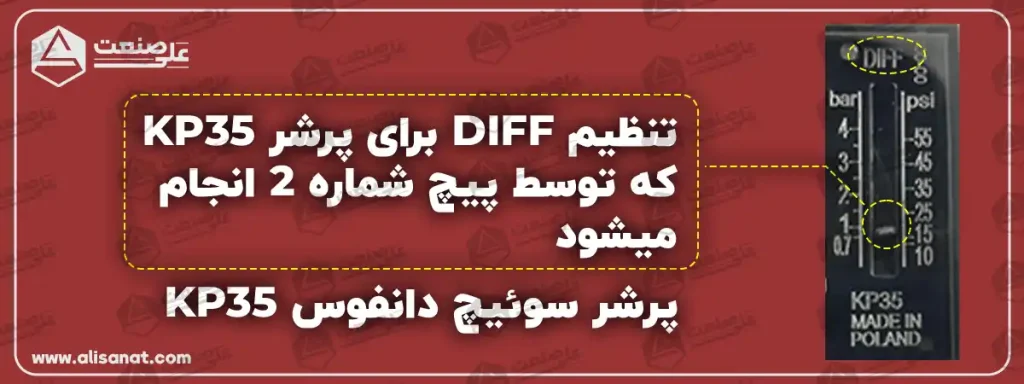

پیچ شماره 2 – تنظیم دیفرانسیل (DIFF):
این پیچ اختلاف بین فشار قطع و فشار وصل را مشخص می کند و در واقع میزان حساسیت دستگاه به نوسانات فشار را تعیین می نماید.
با چرخاندن هر یک از این پیچ ها، اهرم های شاخص جلوی صفحه پرشر حرکت می کنند و عدد رو به روی هر نشانگر، مقدار دقیق فشار تنظیم شده را نشان می دهد.
در نتیجه اپراتور می تواند محدوده ی عملکرد پرشر را با دقت بالا و متناسب با نوع سیستم تنظیم کند.
مثال عملکرد پرشر سوئیچ دانفوس KP35 (در حالت کنترل فشار بالا)
فرض کنید در یک سیستم پمپاژ یا مدار برودتی، از پرشر سوئیچ دانفوس KP35 استفاده می کنیم تا فشار زیاد سیستم را کنترل کند.
هدف این است که وقتی فشار مدار از حد مجاز بالاتر رفت، موتور یا کمپرسور خاموش شود، و زمانی که فشار دوباره کاهش پیدا کرد، پرشر فرمان روشن شدن را صادر کند.

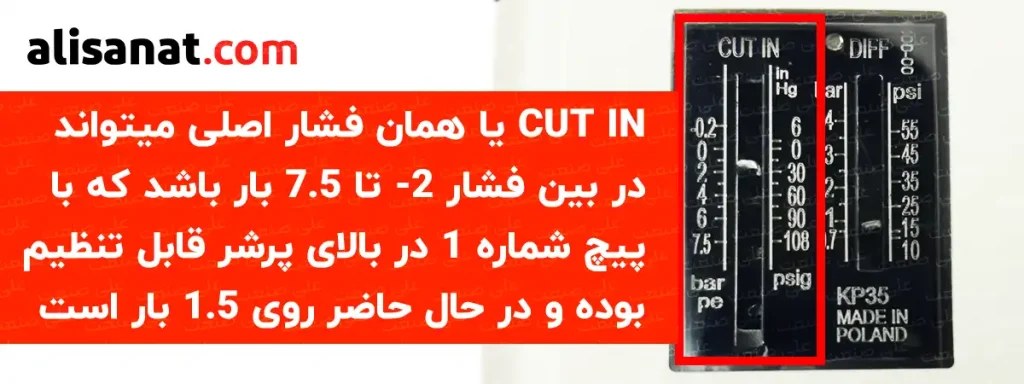

مرحله 1 – تنظیم فشار قطع (Cut-out)
با پیچ شماره 1 فشار اصلی یا همان CUT IN را روی 1.5 بار تنظیم کرده ایم.
این مقدار بیانگر حد بالای فشار مجاز در سیستم است.
یعنی:
زمانی که فشار مدار به حدود 1.5 بار برسد، پرشر سوئیچ فرمان قطع برق موتور یا کمپرسور را صادر می کند تا از افزایش فشار جلوگیری شود.

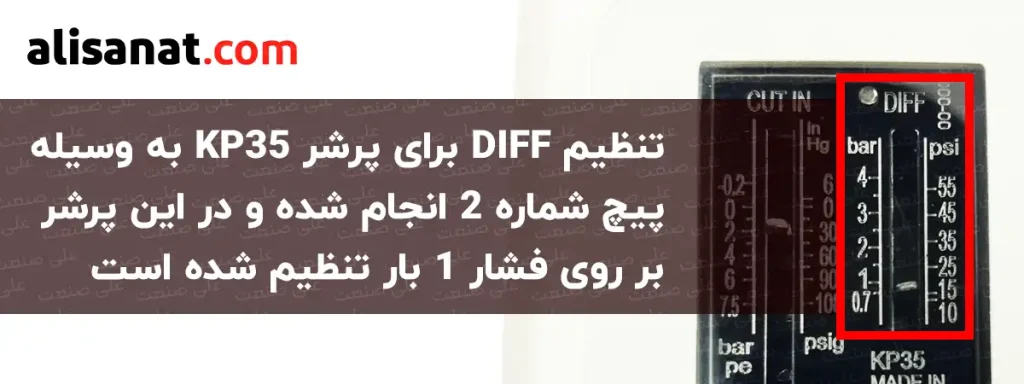

مرحله 2 – تنظیم دیفرانسیل (DIFF)
در گام بعد، با پیچ شماره 2 مقدار DIFF یا دیفرانسیل را روی 1 بار قرار می دهیم.
این یعنی زمانی که فشار مدار حدود 1 بار کمتر از حد بالا شود (یعنی از 1.5 بار به 0.5 بار برسد)،
پرشر سوئیچ فرمان وصل الکتریکی را صادر می کند و موتور یا کمپرسور دوباره روشن می شود.
به این ترتیب، پرشر سوئیچ دانفوس KP35 سیستم را در محدوده ی 0.5 تا 1.5 بار کنترل می کند.
این عملکرد از افزایش ناگهانی فشار جلوگیری کرده و با کاهش مجدد فشار، مدار را به شکل خودکار فعال می کند تا سیستم در شرایط ایمن و پایدار باقی بماند.
کاربردهای پرشر سوئیچ دانفوس KP35
پرشر سوئیچ دانفوس KP35 یکی از پرکاربردترین مدل های کنترل فشار در سیستم های صنعتی و تاسیساتی است.
این مدل به دلیل دقت بالا، تنظیم آسان و بدنه ی مقاوم، در بسیاری از مدارهای برودتی، تهویه مطبوع و پمپاژ مورد استفاده قرار می گیرد.
1. سیستم های تبرید و تهویه مطبوع (HVAC)
در این سیستم ها از KP35 برای کنترل فشار مکش یا فشار خط مایع استفاده می شود.
عملکرد آن به گونه ای است که هنگام رسیدن فشار به حد بالا، کمپرسور را خاموش می کند
و با کاهش فشار تا مقدار تعیین شده، دوباره فرمان روشن شدن را صادر می کند.
این ویژگی باعث افزایش عمر کمپرسور و پایداری عملکرد سیستم تبریدی می شود.
2. پمپ ها و سیستم های آبرسانی
در مدارهای پمپاژ، پرشر سوئیچ KP35 نقش کنترل کننده فشار خروجی پمپ را دارد.
زمانی که فشار آب در لوله ها به حد بالا می رسد، پرشر پمپ را خاموش می کند، و زمانی که مصرف افزایش یافته و فشار پایین می آید، دوباره پمپ را روشن می کند.
به این ترتیب، نیازی به کنترل دستی نیست و سیستم به صورت خودکار فشار را در محدوده ی مشخص نگه می دارد.
3. سیستم های پنوماتیک و هوای فشرده
در مدارهای پنوماتیکی نیز می توان از پرشر سوئیچ دانفوس KP35 برای کنترل فشار تانک یا کمپرسور باد استفاده کرد.
هنگامی که فشار مخزن از مقدار تعیین شده بالاتر می رود، پرشر جریان برق کمپرسور را قطع می کند و با کاهش فشار تا سطح ایمن، دوباره آن را به مدار باز می گرداند.
سیستم ریست در پرشر سوئیچ دانفوس KP35
پرشر سوئیچ دانفوس KP35 به صورت ریست اتوماتیک (Automatic Reset) طراحی شده است.
یعنی اگر فشار سیستم از حد مجاز بالاتر برود و پرشر فرمان قطع برق را صادر کند، به محض اینکه فشار دوباره به محدوده ی تعیین شده برگردد، دستگاه به صورت خودکار فرمان وصل مجدد را می دهد.
این ویژگی باعث می شود نیازی به دخالت اپراتور نباشد و سیستم به شکل کاملاً خودکار به وضعیت کاری نرمال برگردد.
با این حال، در بعضی کاربردها از مدل های ریست دستی (Manual Reset) استفاده می شود.
در این مدل ها، وقتی فشار بیش از حد بالا می رود، دستگاه فرمان قطع می دهد ولی تا زمانی که اپراتور به صورت دستی دکمه ریست را فشار ندهد، سیستم دوباره روشن نمی شود.
مدل های ریست دستی در KP1 یا برخی نسخه های خاص KP35 دیده می شوند اما در حالت معمول، KP35 ریست اتومات دارد.

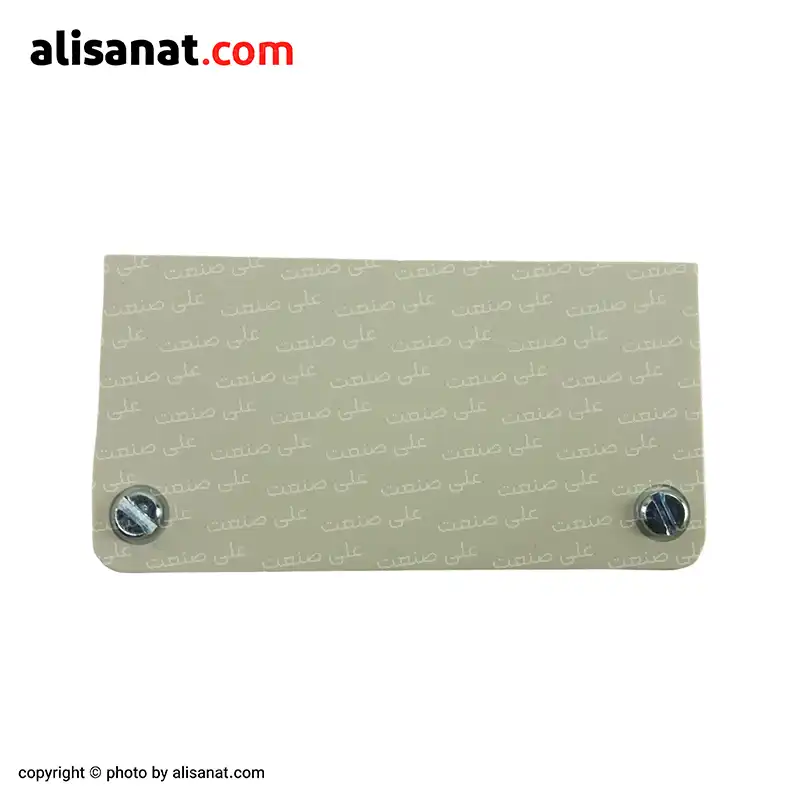

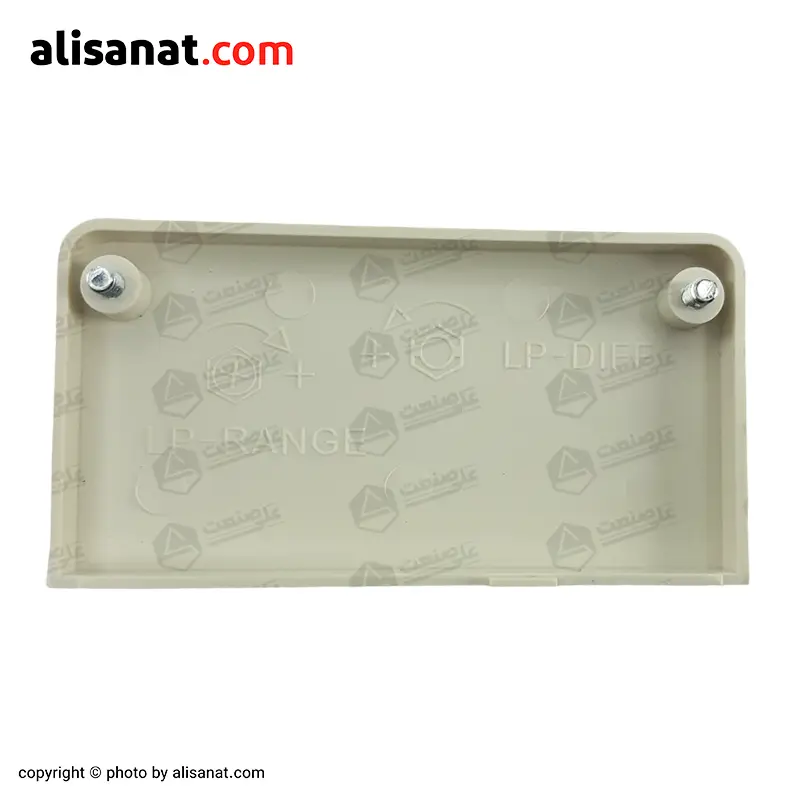

پلیت محافظ تنظیمات در پرشر سوئیچ KP35
برای جلوگیری از تغییر ناخواسته یا دستکاری تنظیمات پرشر توسط افراد غیر فنی، شرکت دانفوس برای مدل KP35 یک پلیت فلزی محافظ تنظیمات در نظر گرفته است.
پس از انجام تنظیمات نهایی (چه فشار اصلی و چه دیفرانسیل)،
این صفحه ی فلزی روی بخش تنظیم پیچ ها قرار می گیرد و با دو پیچ کوچک بسته می شود.

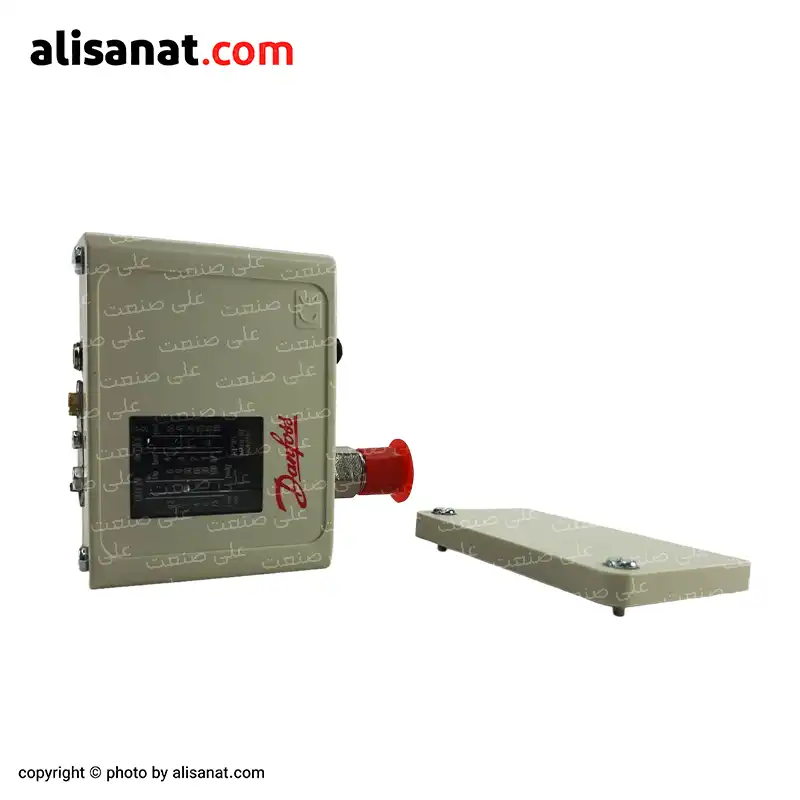

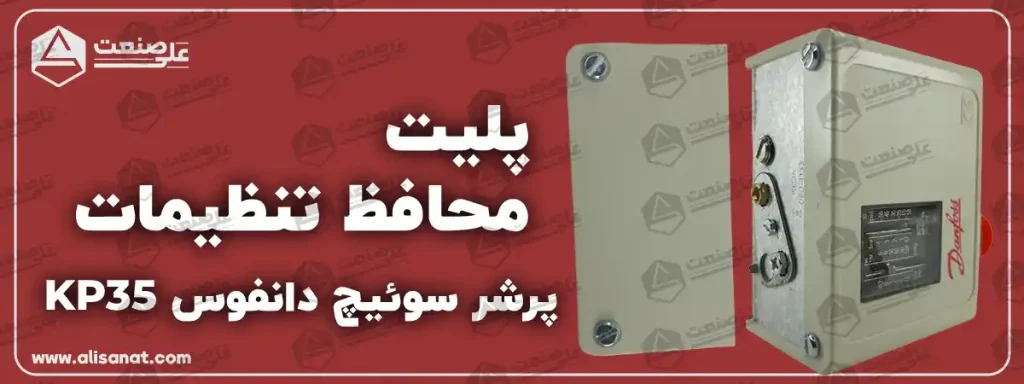

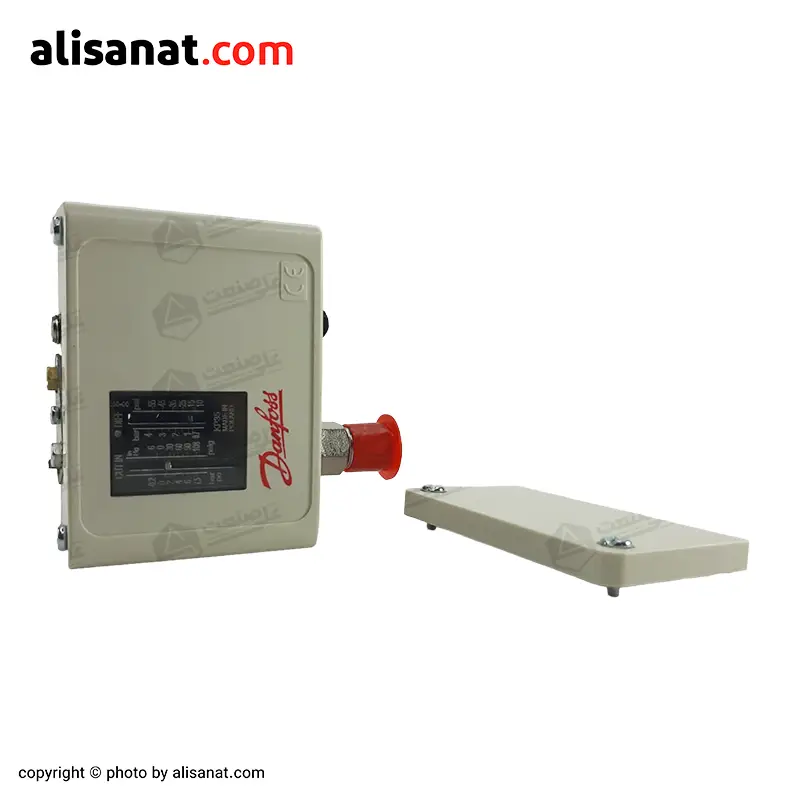

در تصویر زیر، پلیت محافظ تنظیمات پرشر سوئیچ دانفوس KP35 مشاهده می شود:
این طراحی ساده اما کاربردی باعث می شود:
تنظیمات فنی ثابت بمانند،
از آسیب مکانیکی به پیچ ها جلوگیری شود،
و ظاهر دستگاه مرتب تر و صنعتی تر دیده شود.
مشخصات فنی پرشر سوئیچ دانفوس KP35
پرشر سوئیچ Danfoss KP35 یک کلید کنترل فشار اتوماتیک است که در محدوده فشار پایین تا متوسط (Low Pressure) عمل می کند.
در جدول زیر، جزئیات کامل مشخصات فنی KP35 آورده شده است:
|
مشخصه فنی |
مقدار / توضیحات |
|---|---|
|
مدل محصول |
Danfoss KP 35 |
|
نوع عملکرد |
کنترل اتوماتیک فشار (قطع و وصل بر اساس فشار) |
|
نوع ریست (Reset) |
اتوماتیک (Automatic Reset) |
|
رنج فشار تنظیم (Setting Range) |
از −0.2 تا 7.5 بار |
|
رنج دیفرانسیل (Differential Range) |
از 0.7 تا 4.0 بار |
|
حداکثر فشار کاری مجاز (Permissible Operating Pressure) |
17 بار |
|
حداکثر فشار تست (Test Pressure) |
22 بار |
|
کانکتور اتصال فشار (Pressure Connection) |
1/4 اینچ |
|
نوع تماس الکتریکی (Contact System) |
SPDT (یک کنتاکت دوحالته) |
|
ولتاژ مجاز کاری |
تا 400 ولت AC |
|
دمای محیط کاری (Ambient Temperature) |
از −40°C تا +65°C |
|
دمای مجاز سیال (Fluid Temperature) |
از −40°C تا +100°C |
|
نحوه نصب |
عمودی یا افقی، بدون محدودیت جهت |
|
کشور سازنده (در نسخه طرح اصلی) |
چین (با درج Made in Poland روی بدنه) |
جمع بندی
پرشر سوئیچ دانفوس KP35 طرح اصلی، نمونه ای باکیفیت و دقیق از مدل اصلی این محصول است که بر روی بدنه ی آن عبارت Made in Poland درج شده است.
با این حال، لازم است بدانید نسخه ی طرح اصلی ساخت کشور چین بوده اما از نظر کیفیت ساخت، دقت عملکرد و دوام، کاملاً در سطح محصولات اصلی دانفوس قرار دارد.
این محصول با بالاترین سطح کیفیت و تست عملکردی در فروشگاه علی صنعت عرضه می شود و یکی از بهترین گزینه ها برای کنترل فشار در سیستم های صنعتی و تاسیساتی محسوب می گردد.
همچنین نسخه ی اورجینال KP35 (ساخت لهستان) نیز به صورت مجزا در مجموعه ی علی صنعت موجود است و آماده ی تحویل فوری به مشتریان گرامی می باشد.
