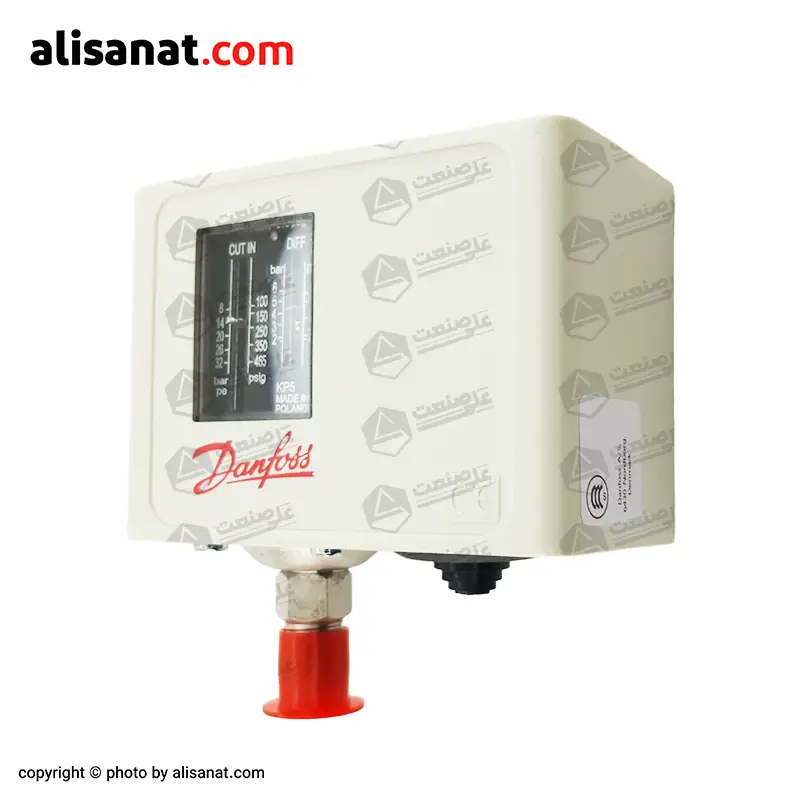

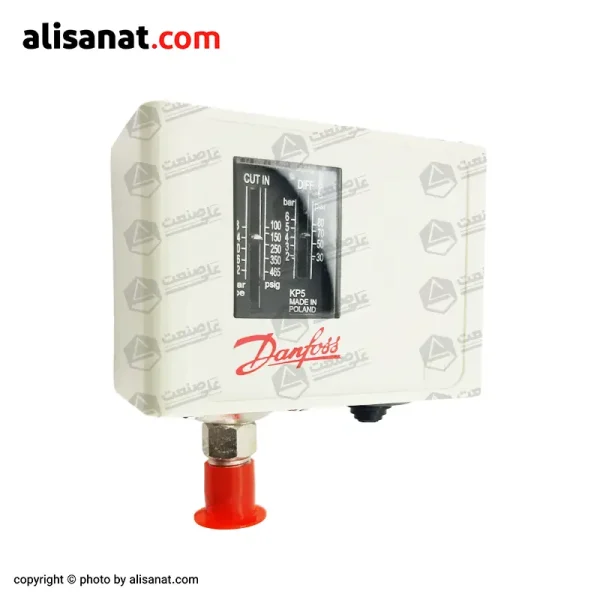

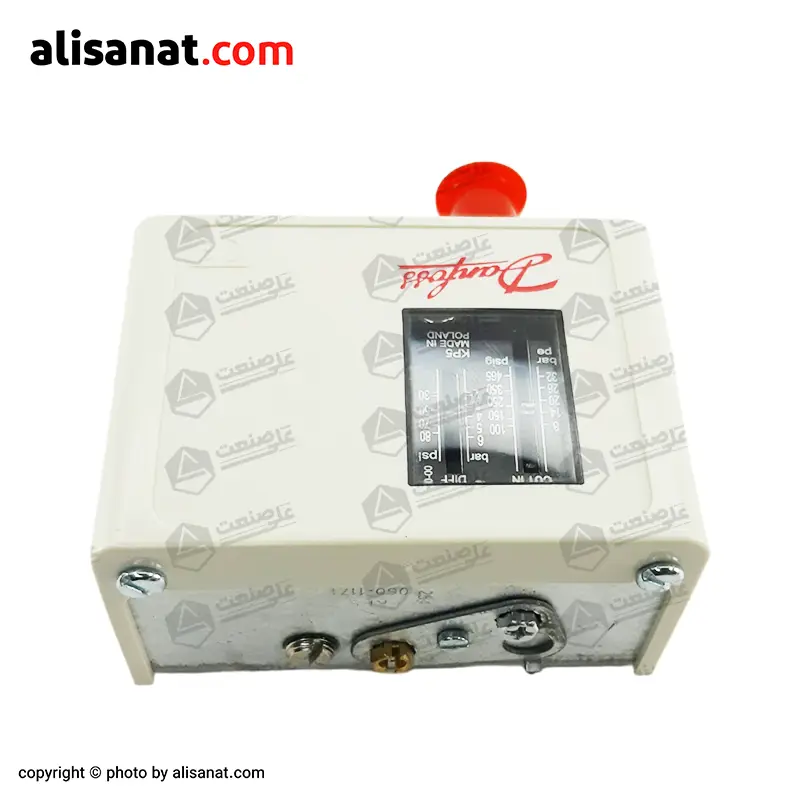

پرشر سوئیچ دانفوس KP5

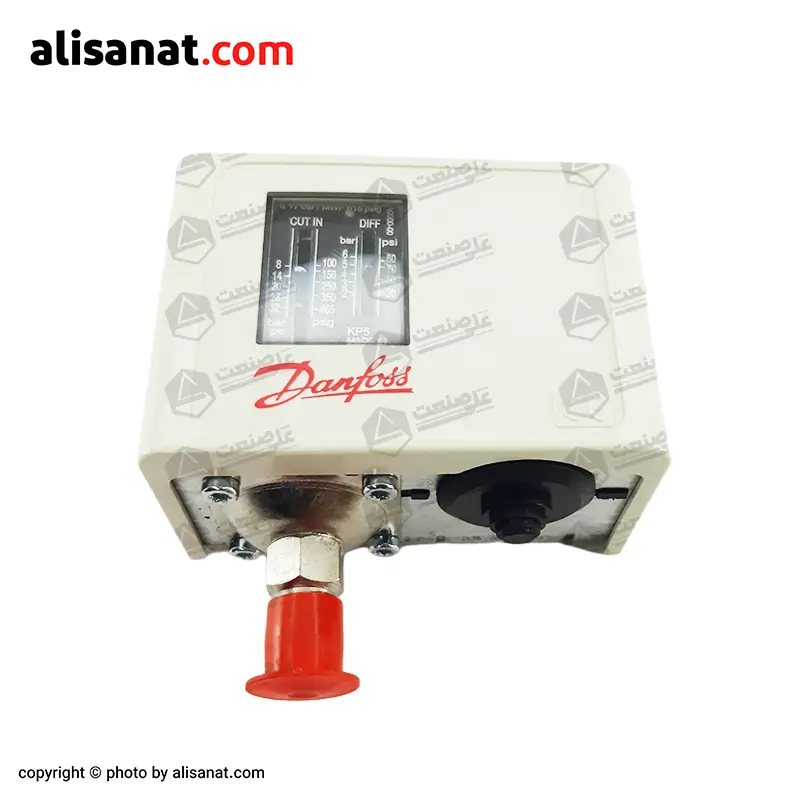

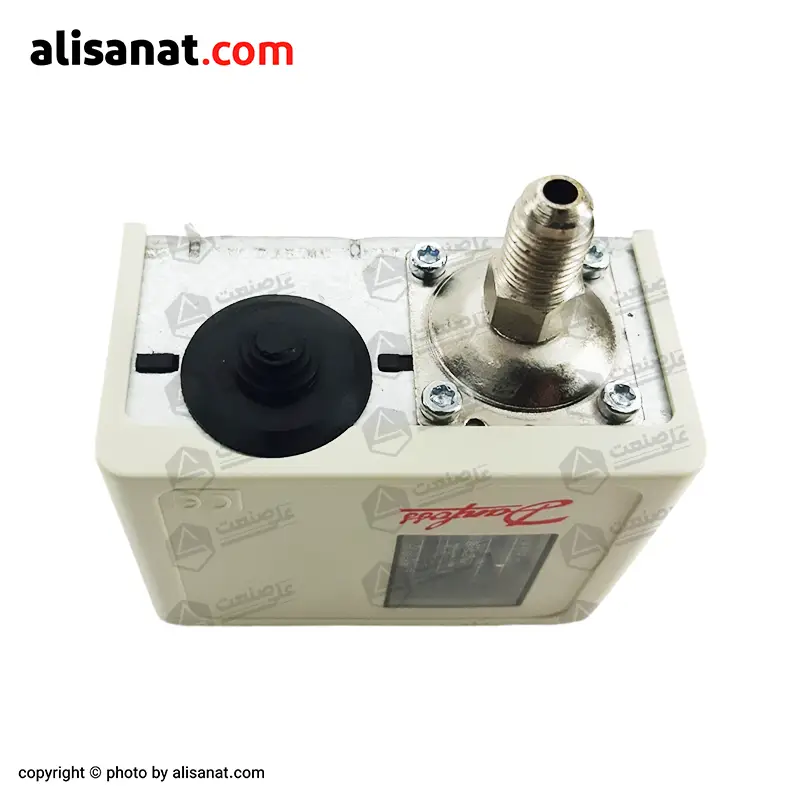

سایز رزوه در پرشر سوئیچ دانفوس KP5

یکی از ویژگی‌ های خاص پرشر سوئیچ Danfoss KP5، نوع رزوه‌ ی اتصال فشار آن است.

در این مدل، سایز رزوه برابر با 7/16 اینچ بوده و در میان تکنسین‌ ها با عنوان رزوه 6 پرچی نیز شناخته می‌ شود.

این نوع اتصال، استانداردی است که توسط شرکت دانفوس برای اتصال مستقیم پرشر به لوله‌ های برنجی یا مسی فشار بالا طراحی شده است.

در صورتی که پرشر به‌ صورت مستقیم روی خط برنجی نصب شود، این رزوه کاملاً مناسب است و نیازی به تغییر ندارد.

اما زمانی که بخواهیم پرشر را در مسیر یک لوله‌ ی فولادی یا سیستم با اتصالات رزوه‌ ای معمول (1/4 یا 1/2 اینچ) نصب کنیم، به دلیل تفاوت استاندارد، باید از تبدیل مخصوص پرشر دانفوس استفاده کنیم.

این تبدیل‌ ها اندازه‌ ی خاص 7/16 اینچ را به سایزهای متداول‌ تر 1/4 اینچ یا 1/2 اینچ تبدیل می‌ کنند.

در صورت استفاده از تبدیل مناسب، نصب پرشر KP5 روی هر نوع مدار، اعم از تاسیساتی، پنوماتیکی یا پمپاژ، به‌ راحتی انجام می‌ شود و از نشتی یا آسیب به محل اتصال جلوگیری خواهد شد.

تمامی تبدیل‌ های پرشری مخصوص مدل‌ های KP دانفوس در سایزهای مختلف، به همراه واشرهای برنجی و تفلونی آب‌ بندی در فروشگاه علی صنعت موجود بوده و به‌ صورت جداگانه قابل تهیه هستند.

مدل‌ های ریست دستی و اتومات در پرشر سوئیچ دانفوس KP5

پرشر سوئیچ Danfoss KP5 در دو مدل اصلی ریست دستی (Manual Reset) و ریست اتوماتیک (Auto Reset) تولید می‌ شود.

تفاوت این دو مدل در نحوه‌ ی بازگشت پرشر به حالت عادی پس از قطع مدار است.

مدل ریست اتوماتیک

در نوع اتوماتیک، زمانی که فشار سیستم از مقدار تنظیم‌ شده فراتر می‌ رود، پرشر KP5 فرمان قطع مدار برق را صادر می‌ کند.

سپس هنگامی‌ که فشار دوباره به محدوده‌ ی مجاز باز گردد، پرشر به‌ صورت خودکار مدار را وصل می‌ کند و سیستم دوباره شروع به کار می‌ کند.

این مدل بیشتر در پمپ‌ های آبرسانی، چیلرها و مدارهای سرمایشی عمومی استفاده می‌ شود؛ جایی که نیاز به کنترل مداوم و دستی اپراتور وجود ندارد.

مدل ریست دستی

در نوع دستی، پرشر پس از افزایش بیش از حد فشار و قطع مدار، به‌ صورت خودکار فعال نمی‌ شود.

حتی اگر فشار دوباره نرمال شود، سیستم تا زمانی که دکمه‌ ی ریست روی پرشر به‌ صورت دستی فشرده نشود، روشن نخواهد شد.

این ویژگی برای ایمنی بیشتر طراحی شده تا اپراتور بتواند پیش از راه‌ اندازی مجدد، علت افزایش فشار را بررسی کند.

به همین دلیل، مدل ریست دستی بیشتر در سیستم‌ های صنعتی حساس یا تجهیزات تحت فشار بالا مورد استفاده قرار می‌ گیرد.

جمع‌ بندی

KP5 ریست اتومات: مناسب سیستم‌ هایی است که نیاز به بازگشت خودکار پس از افت فشار دارند.

KP5 ریست دستی: مناسب مدارهایی است که ایمنی در اولویت قرار دارد و راه‌ اندازی مجدد باید با تأیید اپراتور انجام شود.

در فروشگاه علی صنعت هر دو مدل ریست دستی و اتوماتیک پرشر سوئیچ دانفوس KP5 (در نسخه اصلی و طرح اصلی) موجود بوده و با گارانتی سلامت عملکرد عرضه می‌ شود.

عوامل خرابی و نکات نگهداری پرشر سوئیچ دانفوس KP5

با وجود طراحی مقاوم و ساخت دقیق، عملکرد مطمئن پرشر سوئیچ Danfoss KP5 در گرو رعایت شرایط نصب و نگهداری صحیح است.
عدم توجه به این موارد می‌تواند باعث عملکرد نادرست، خطای سوئیچ یا حتی از کار افتادن کامل دستگاه شود.

عوامل رایج خرابی پرشر سوئیچ KP5

1-نفوذ آلودگی و ذرات به مسیر فشار:

ورود ذرات فلزی، گرد و غبار یا روغن آلوده به ورودی پرشر باعث گیر کردن دیافراگم داخلی و قطع عملکرد صحیح آن می‌ شود.

• قبل از نصب، مسیر لوله‌ ی فشار را به‌ خوبی تمیز و خشک کنید.

2- نوسان شدید یا شوک ناگهانی فشار (Pressure Shock)

تغییر سریع فشار، به‌ ویژه هنگام روشن و خاموش شدن پمپ یا کمپرسور، می‌ تواند باعث آسیب به فنر تنظیم و دیافراگم شود.

• در سیستم‌ های پرنوسان از دمپر یا لرزه‌ گیر فشار استفاده کنید.

3- محیط نصب نامناسب (حرارت، رطوبت یا لرزش زیاد)

قرارگیری پرشر در محل‌ هایی با دمای بالا یا لرزش مداوم باعث اختلال در کنتاکت‌ های الکتریکی می‌ شود.

• محل نصب باید خشک، ثابت و عاری از ارتعاش باشد.

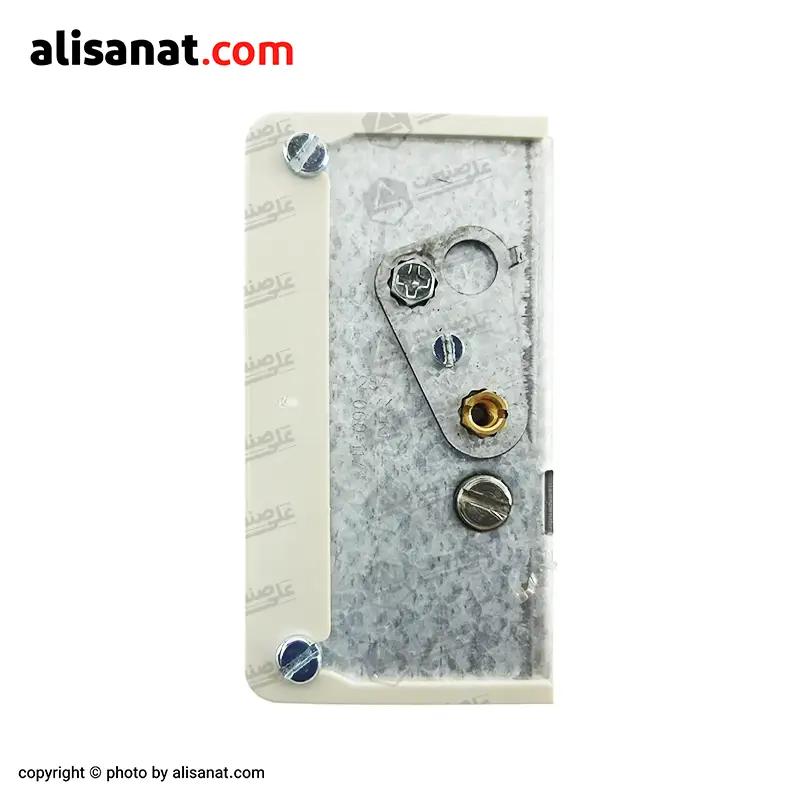

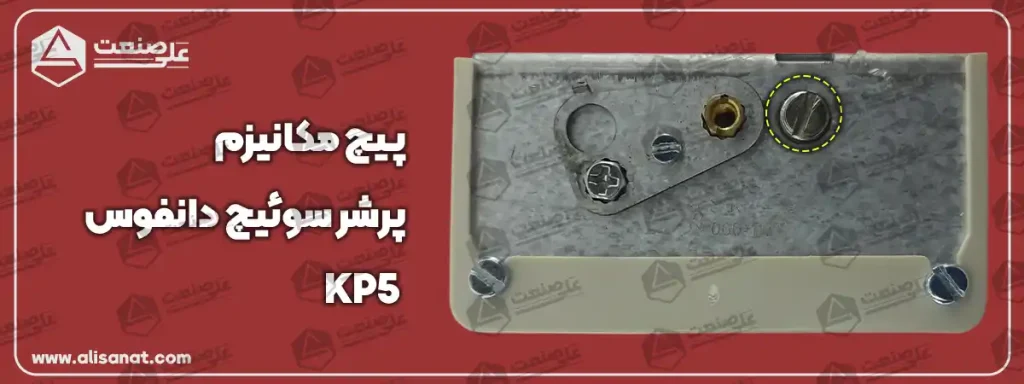

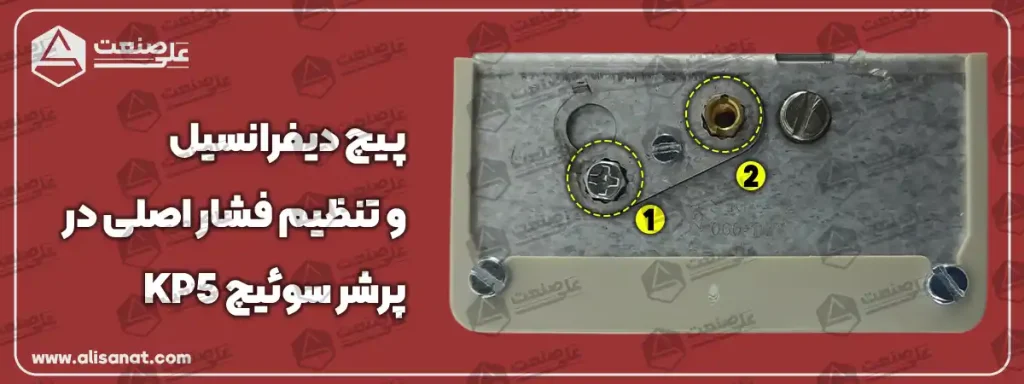

4- تنظیم نادرست پیچ‌ ها توسط افراد غیر فنی

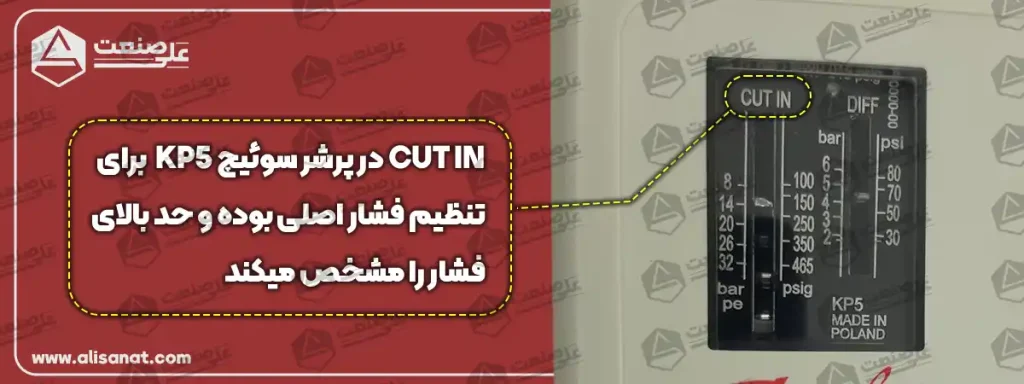

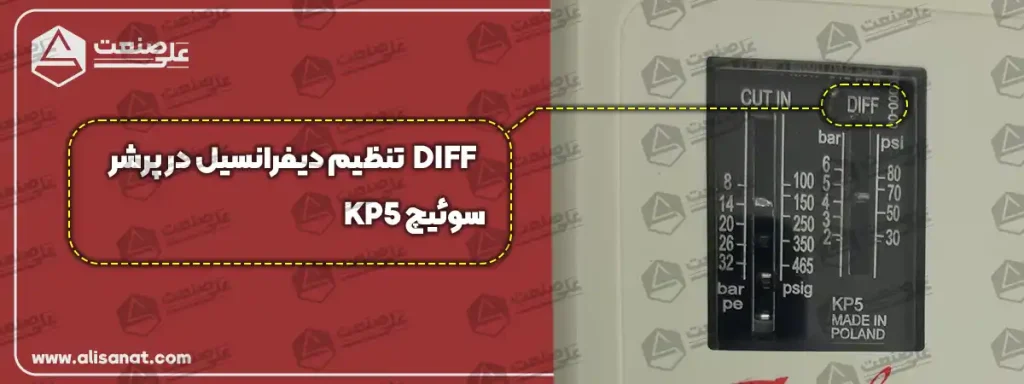

تغییر ناگهانی تنظیمات فشار و دیفرانسیل می‌ تواند منجر به عملکرد نامنظم شود.

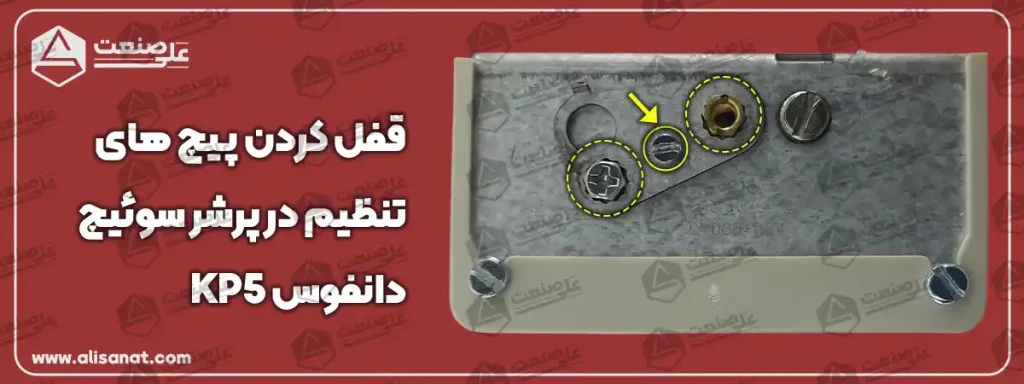

• تنظیم‌ ها را فقط با ابزار دقیق و طبق دستورالعمل انجام دهید و در پایان پیچ قفل را ببندید.

5- اتصال اشتباه در مدار الکتریکی

اشتباه در سیم‌ کشی پایه‌ های COM، NO و NC ممکن است پرشر را برعکس عمل دهد یا باعث عدم فرمان شود.

• سیم‌ کشی را دقیقاً طبق دیاگرام روی بدنه انجام دهید.

نکات نگهداری برای افزایش عمر پرشر KP5

پرشر را حداقل هر 6 تا 12 ماه یک‌ بار بررسی و کالیبره کنید.

از وارد شدن ضربه یا فشار مکانیکی به بدنه جلوگیری کنید.

در زمان توقف طولانی سیستم، اتصال پرشر را از فشار جدا نگه دارید تا دیافراگم تحت تنش نماند.

پس از هر بار سرویس سیستم، مقادیر تنظیم فشار و دیفرانسیل را مجدداً بررسی کنید.

از نصب مستقیم پرشر در مسیرهای با ارتعاش یا دمای بالا خودداری کنید؛ در این حالت از لوله‌ ی رابط یا شلنگ فشار استفاده شود.

مشخصات فنی پرشر سوئیچ دانفوس KP5
