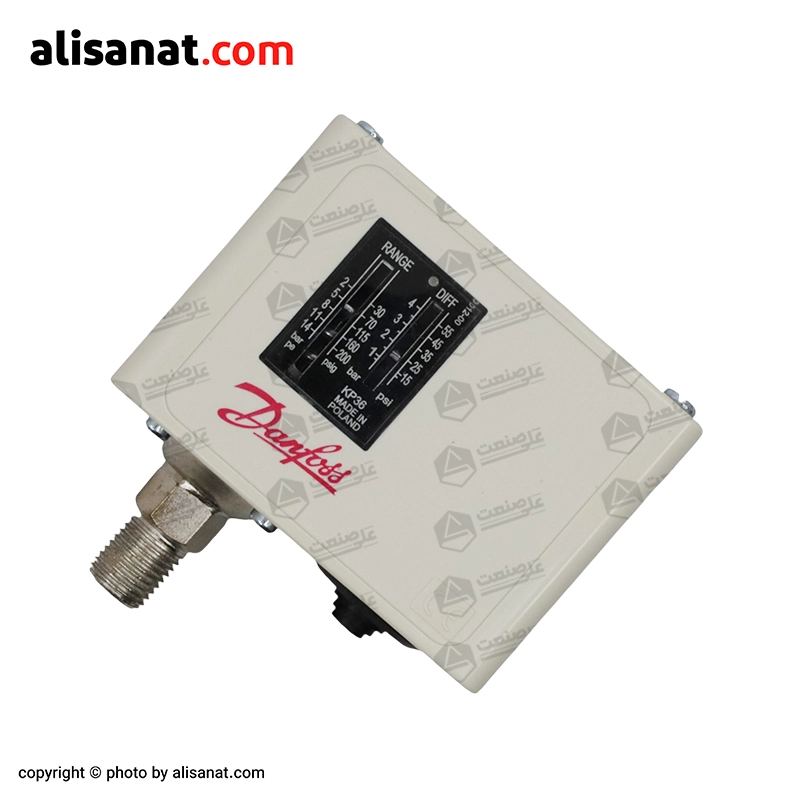

پرشر سوئیچ دانفوس KP36 اصلی
- قابلیت تنظیم فشار از 2 تا 14 بار
- دیفرانسیل قابل تنظیم 1 تا 4 بار
- عملکرد ریست اتوماتیک (Auto Reset)
- دارای کنتاکت SPDT با تحمل جریان 16 آمپر
- مناسب سیستم های تبرید، چیلر و کمپرسورهای صنعتی
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
9.900.000 تومان
فهرست مطالب

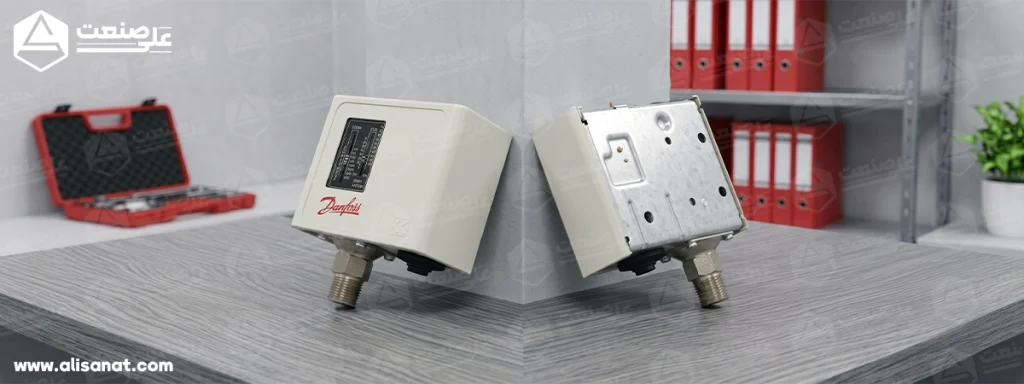

پرشر سوئیچ دانفوس KP36 چیست؟
در میان تجهیزات حفاظتی سیستم های تبرید، شاید کمتر قطعه ای به اندازه یک پرشر سوئیچ مطمئن و واکنش سریع حیاتی باشد.
افزایش یا کاهش بیش ازحد فشار می تواند به کمپرسور، لوله ها و سایر قطعات آسیب جدی وارد کند.
به همین دلیل در این سیستم ها از تجهیزی به نام پرشر سوئیچ استفاده می شود.
پرشر سوئیچ دانفوس KP36 یکی از مدل های شناخته شده و پرکاربرد در سیستم های تبرید و تهویه مطبوع است.
پرشر سوئیچ دانفوس KP36 دقیقاً چه کاری انجام می دهد؟
وظیفه اصلی پرشر سوئیچ KP36 کنترل فشار و حفاظت از تجهیزات در برابر نوسانات فشار است.
برای مثال، فرض کنید یک کمپرسور در حال کار است و فشار سیستم مدام در حال افزایش می باشد.
اگر فشار از حد معینی فراتر رود، احتمال آسیب به کمپرسور وجود دارد.
در این شرایط، پرشر سوئیچ KP36 وارد عمل شده و برق کمپرسور را قطع می کند تا فشار بیشتر بالا نرود.
سپس وقتی فشار به محدوده ایمن بازگشت، پرشر سوئیچ فرمان روشن شدن مجدد کمپرسور را صادر می کند.
به این ترتیب، KP36:
- فشار سیستم را کنترل می کند
- از تجهیزات در برابر فشارهای خطرناک محافظت می نماید
- از افزایش یا کاهش خطرناک فشار جلوگیری می کند
- به پایداری عملکرد سیستم کمک می نماید
ساختار پرشر سوئیچ دانفوس KP36
برای اینکه بهتر متوجه عملکرد پرشر سوئیچ KP36 شویم، ابتدا باید اجزای آن را بشناسیم.

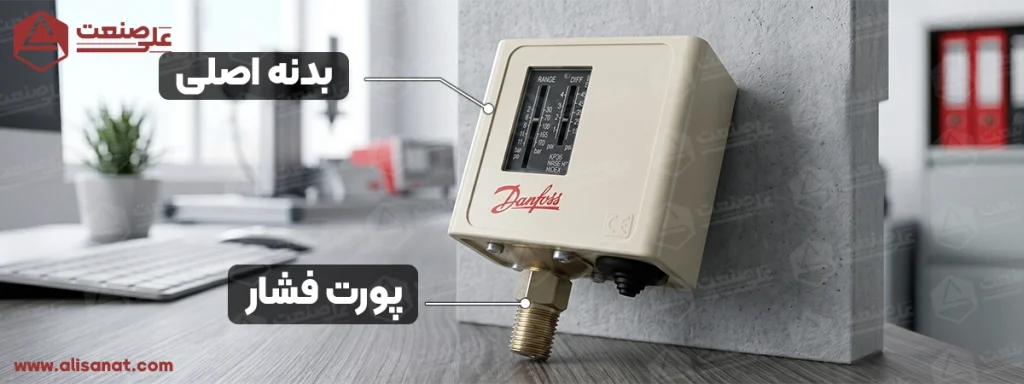

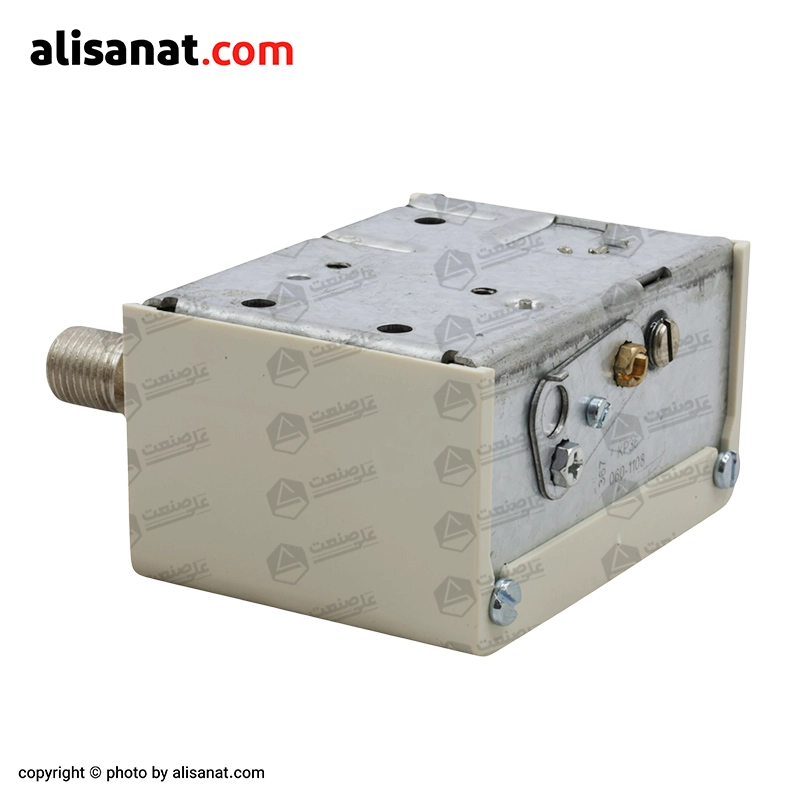

بدنه اصلی
تمام قطعات داخلی داخل یک بدنه مقاوم قرار گرفته اند تا دستگاه در محیط های صنعتی دوام مناسبی داشته باشد.

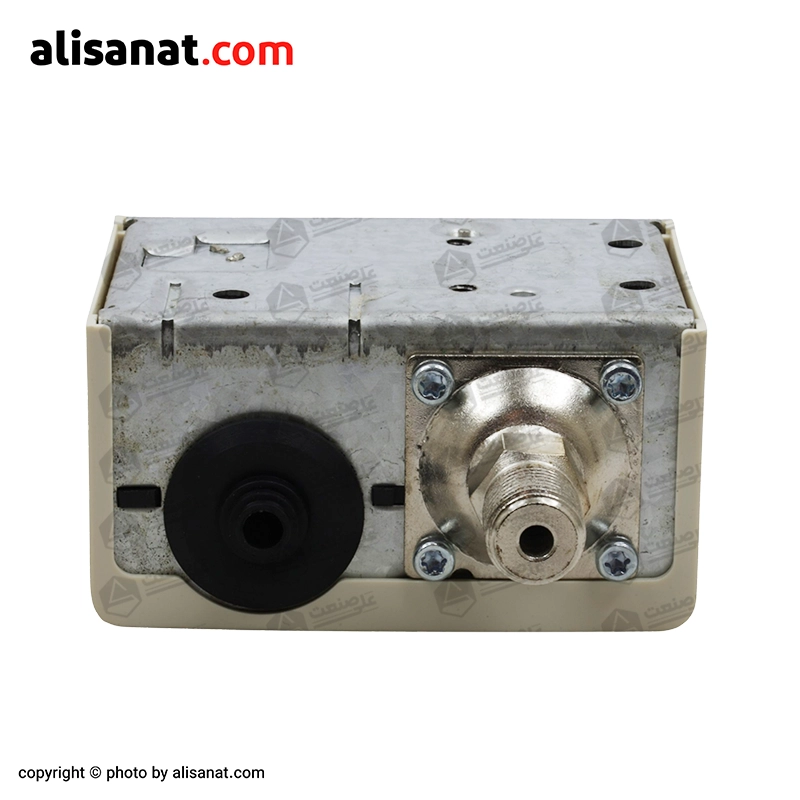

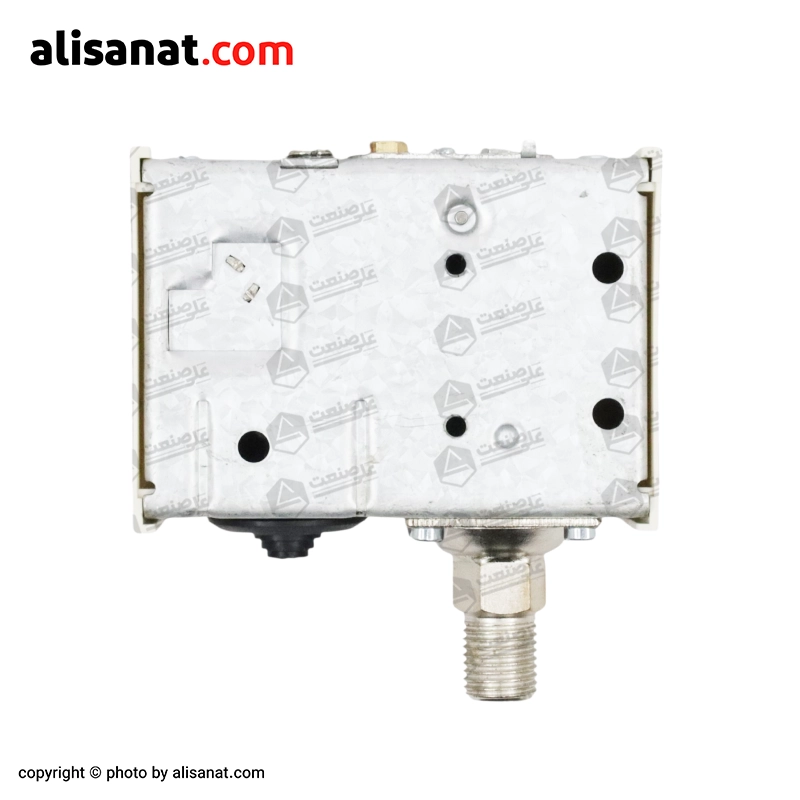

پورت فشار
در قسمت پایین پرشر سوئیچ، محل اتصال رزوه ای وجود دارد که به خط فشار سیستم متصل می شود.
فشار گاز یا سیال از این قسمت وارد دستگاه می شود.
حسگر حساس به فشار (Bellows)
مهم ترین قسمت داخلی پرشر سوئیچ KP36 دانفوس یک بلوز یا المان فشاری است.
زمانی که فشار وارد دستگاه می شود، این بخش بر اثر فشار حرکت می کند.
هرچه فشار بیشتر شود، حرکت این قسمت نیز بیشتر خواهد شد.
در واقع این بخش تغییرات فشار را حس می کند و آن را به حرکت مکانیکی تبدیل می کند.
فنر تنظیم
در مقابل بلوز، یک فنر قرار دارد.
تنظیمات فشار دستگاه در واقع با تغییر میزان فشار این فنر انجام می شود.
وقتی فشار سیال از نیروی فنر بیشتر شود، مکانیزم داخلی تغییر وضعیت می دهد و کنتاکت الکتریکی عمل می کند.
کنتاکت الکتریکی
داخل KP36 یک کنتاکت SPDT وجود دارد که وظیفه قطع و وصل مدار را بر عهده دارد.
زمانی که فشار به مقدار تنظیم شده برسد:
- کنتاکت تغییر وضعیت می دهد
- و کمپرسور، پمپ یا آلارم فعال یا غیر فعال می شود

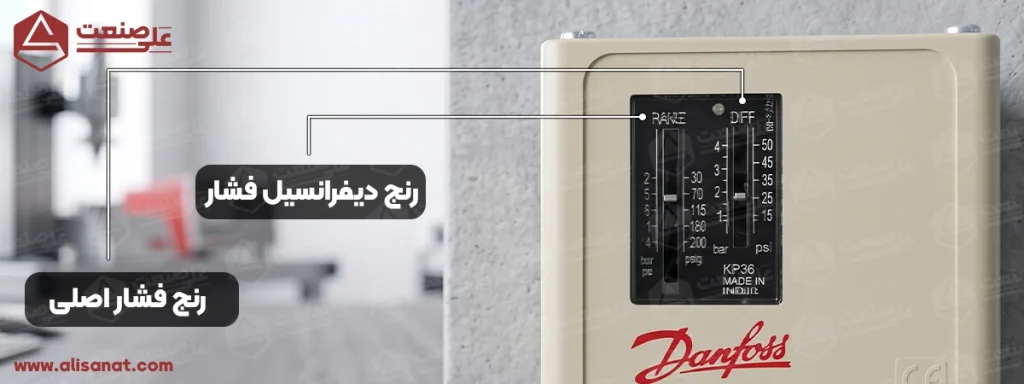

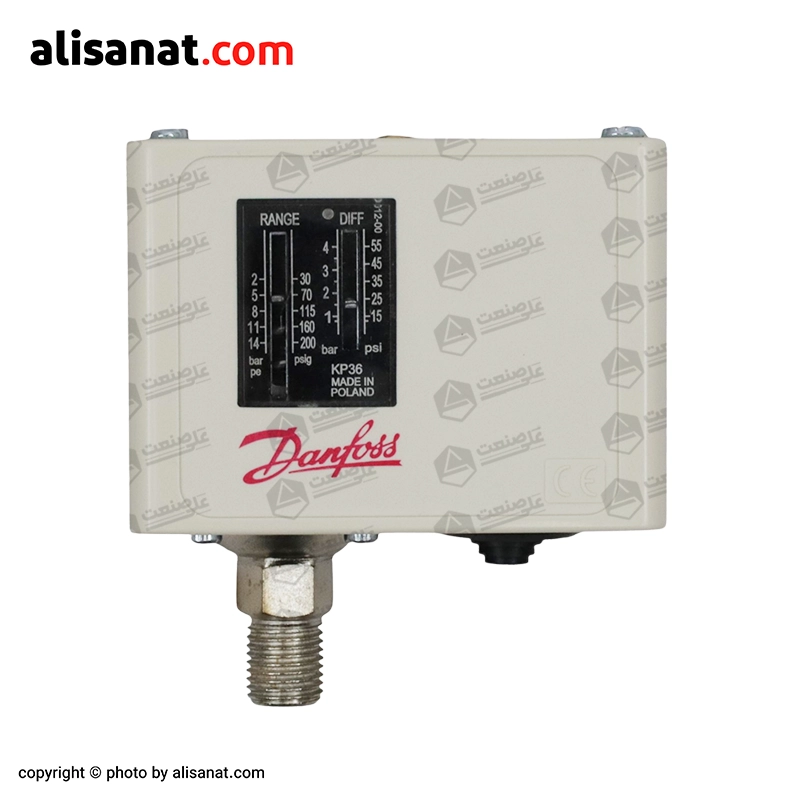

صفحه مدرج جلوی پرشر
در جلوی پرشر سوئیچ KP36 دانفوس یک صفحه مدرج قرار دارد که روی آن دو شاخص مشخص شده است:
- Pressure (فشار): نشان دهنده نقطه عملکرد اصلی پرشر سوئیچ
- Differential (دیفرانسیل): نشان دهنده اختلاف بین فشار قطع و فشار وصل مجدد
این صفحه به کاربر اجازه می دهد مقدار دقیق هر تنظیم را مشاهده کند و با چرخاندن پیچ ها تغییر دهد.

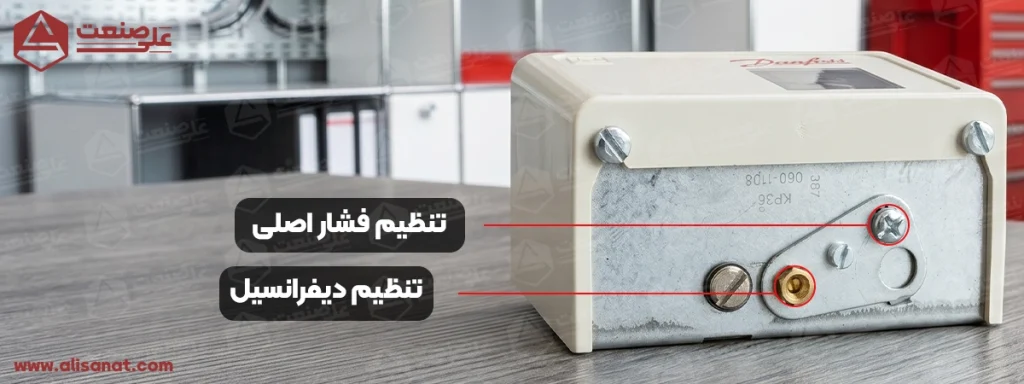

پیچ تنظیم فشار (Pressure)
با چرخاندن این پیچ، نقطه عملکرد دستگاه مشخص می شود.
یعنی وقتی فشار سیستم به مقدار تعیین شده برسد، پرشر سوئیچ عمل می کند و کنتاکت را تغییر وضعیت می دهد.
پیچ تنظیم دیفرانسیل (Differential)
با چرخاندن این پیچ، اختلاف فشار بین قطع و وصل مجدد تنظیم می شود.
این تنظیم باعث جلوگیری از خاموش و روشن شدن مکرر تجهیزات می شود.
کنتاکت SPDT
فرمان قطع یا وصل مدار الکتریکی را صادر می کند و با حرکت مکانیزم داخلی فعال می شود.
به این ترتیب، پیچ های تنظیم و صفحه مدرج بخش مهمی از ساختار KP36 هستند و به کاربر امکان می دهند فشار و دیفرانسیل دستگاه را دقیق و متناسب با نیاز سیستم تنظیم کند.
مشخصات فنی پرشر سوئیچ دانفوس KP36
|
عنوان |
مقدار / توضیح |
|---|---|
|
مدل |
KP36 |
|
نوع عملکرد |
کنترل فشار |
|
نوع ریست |
اتوماتیک |
|
محدوده فشار قطع (Cut-out) |
2 تا 14 بار (قابل تنظیم روی صفحه مدرج) |
|
دیفرانسیل فشار (Differential) |
1 تا 4 بار (قابل تنظیم روی صفحه مدرج) |
|
حداکثر فشار کاری |
17 بار |
|
حداکثر فشار لحظه ای مجاز (Burst Pressure) |
22 بار |
|
نوع کنتاکت |
SPDT (یک COM، یک NO، یک NC) |
|
ولتاژ کاری مجاز |
تا 400 VAC |
|
جریان مجاز |
حداکثر 16 A |
|
نوع اتصال الکتریکی |
ترمینال پیچی برای اتصال مستقیم سیم |
|
ورودی کابل |
گلند پلاستیکی برای کابل 6–14 میلی متر |
|
نوع سنسور فشار |
بلوزی (Bellows Type) |
|
نوع سنجش فشار |
مکانیکی بدون نیاز به برق |
|
کانکشن اتصال |
رزوه ای 1/4 |
|
موقعیت نصب |
عمودی |
|
درجه حفاظت (IP) |
IP30 |
|
دمای قابل تحمل محیط |
–40°C تا +65°C |
|
دمای قابل تحمل سیال |
تا حدود 100°C |
توضیح مشخصات فنی KP36
محدوده تنظیم فشار (Range)
- در مدل KP36 فشار عملکرد دستگاه بین 2 تا 14 بار قابل تنظیم است.
- یعنی کاربر می تواند تعیین کند دستگاه در چه فشاری مدار را قطع یا وصل کند.
دیفرانسیل (Differential)
- دیفرانسیل در این مدل بین 1 تا 4 بار تنظیم می شود و اختلاف بین فشار قطع و فشار وصل مجدد را مشخص می کند.
نوع کنتاکت SPDT
- این مدل دارای کنتاکت SPDT است؛ یعنی یک ورودی و دو خروجی دارد و می تواند برای فرمان های مختلف قطع و وصل مورد استفاده قرار گیرد.
درجه حفاظت IP30
- این مقدار نشان می دهد دستگاه در برابر ورود اجسام جامد مقاومت نسبی دارد اما برای محیط های دارای رطوبت شدید یا آب مستقیم مناسب نیست.
نحوه نصب پرشر سوئیچ دانفوس KP36
نصب صحیح پرشر سوئیچ دانفوس KP36 تأثیر مستقیمی روی دقت عملکرد، طول عمر دستگاه و ایمنی سیستم دارد.
این پرشر سوئیچ باید به گونه ای نصب شود که بتواند فشار واقعی سیستم را بدون لرزش، نشتی یا خطای اندازه گیری تشخیص دهد.
انتخاب محل مناسب نصب
KP36 باید در محلی نصب شود که:
- دسترسی مناسبی برای تنظیم فشار و دیفرانسیل داشته باشد
- در معرض لرزش شدید کمپرسور یا ضربه مکانیکی نباشد
- نزدیک منابع حرارتی با دمای بالا قرار نگیرد
- رطوبت یا پاشش مستقیم آب به آن نرسد
بهتر است دستگاه روی بدنه ثابت یا پنل نصب شود تا هنگام کار سیستم دچار لرزش نشود.

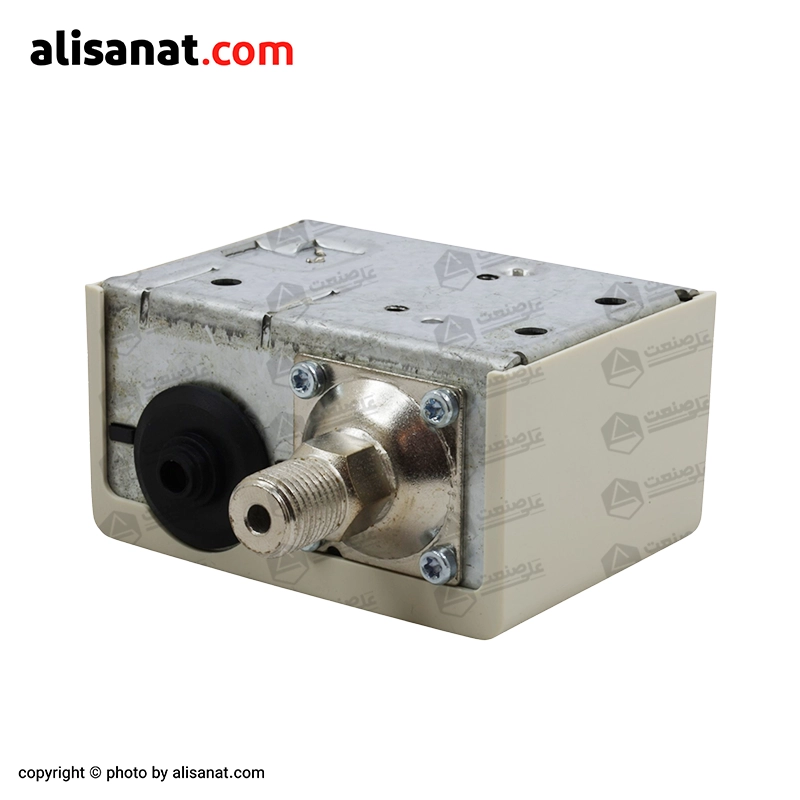

نحوه اتصال به خط فشار
در قسمت پایین KP36 یک اتصال رزوه‌ای G1/4 قرار دارد که به خط فشار سیستم متصل می شود.
هنگام نصب باید:
- از آچار مناسب استفاده شود
- رزوه ها کاملاً آب بندی شوند
- از وارد شدن فشار اضافی به بدنه جلوگیری شود
استفاده از نوار تفلون یا آب بندی مناسب باعث جلوگیری از نشتی خواهد شد.
همچنین توصیه می شود پرشر سوئیچ در نقطه ای نصب شود که فشار واقعی سیستم را به‌درستی دریافت کند؛ نه در نقاطی که افت فشار یا نوسان شدید وجود دارد.

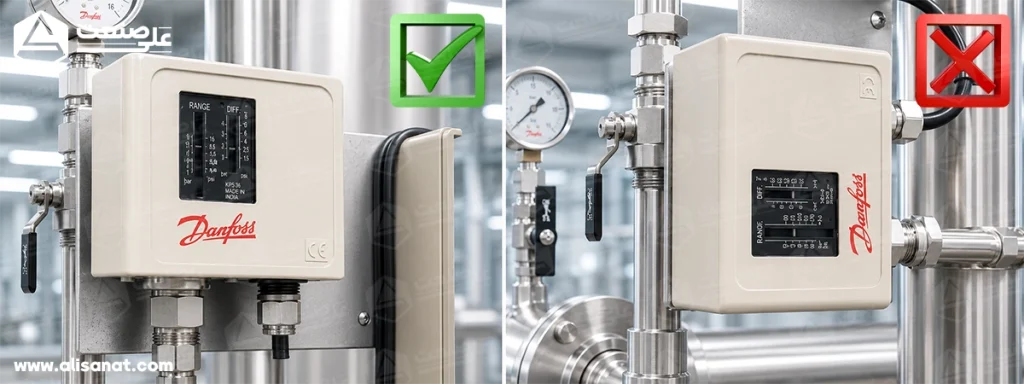

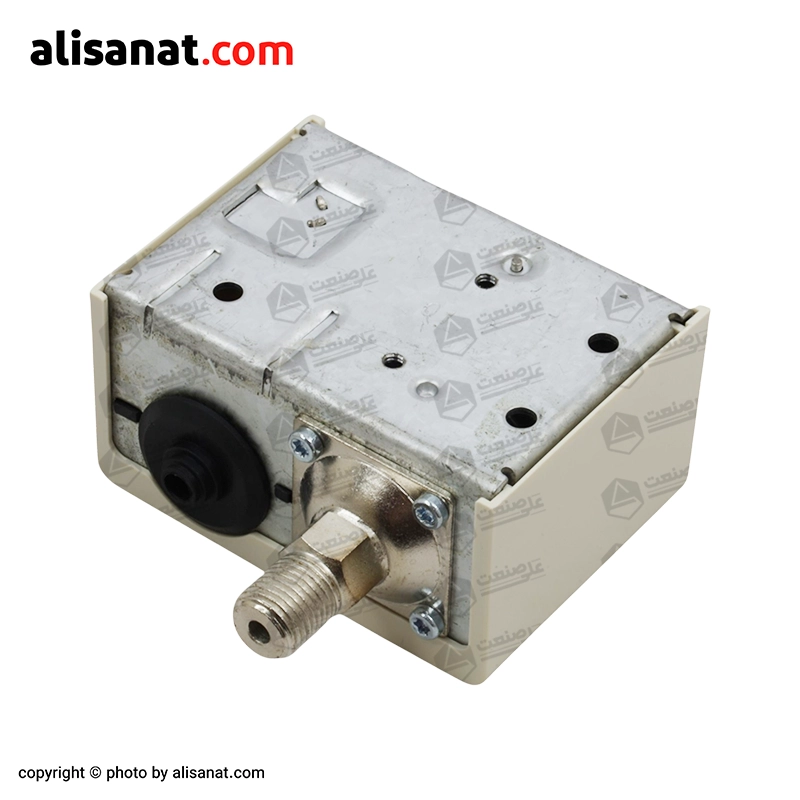

وضعیت صحیح نصب
بهترین حالت نصب KP36 به صورت عمودی است.
در نصب عمودی:
- عملکرد مکانیزم داخلی دقیق تر خواهد بود
- بلوز داخلی عمر بیشتری خواهد داشت
- خطای عملکرد کاهش پیدا می کند
نصب در زوایای نامناسب ممکن است روی دقت عملکرد دستگاه تأثیر بگذارد.
سیم‌کشی الکتریکی
بعد از نصب مکانیکی، نوبت به اتصال سیم ها می رسد.
داخل KP36 سه ترمینال شماره گذاری شده وجود دارد:
- ترمینال مشترک (COM)
- ترمینال نرمال باز (NO)
- ترمینال نرمال بسته (NC)
بسته به نوع مدار، سیم‌کشی می تواند برای:
- قطع و وصل کمپرسور
- فعال کردن آلارم
- یا ارسال فرمان کنترلی
انجام شود.
اتصالات باید کاملاً محکم باشند تا از داغ شدن ترمینال ها یا ایجاد جرقه جلوگیری شود.
تنظیم فشار بعد از نصب
پس از اتمام نصب، باید فشار عملکرد و دیفرانسیل تنظیم شوند.
روی قسمت جلوی KP36 یک صفحه مدرج قرار دارد که شامل دو بخش است:
Pressure
Differential
با چرخاندن پیچ Pressure مقدار فشار عملکرد تنظیم می شود و با پیچ Differential اختلاف بین فشار قطع و وصل مجدد تعیین می شود.
برای مثال:
- اگر فشار روی 10 بار تنظیم شود
- و دیفرانسیل روی 2 بار قرار گیرد
دستگاه در فشار 10 بار عمل می کند و زمانی دوباره وصل می شود که فشار به 8 بار برسد.

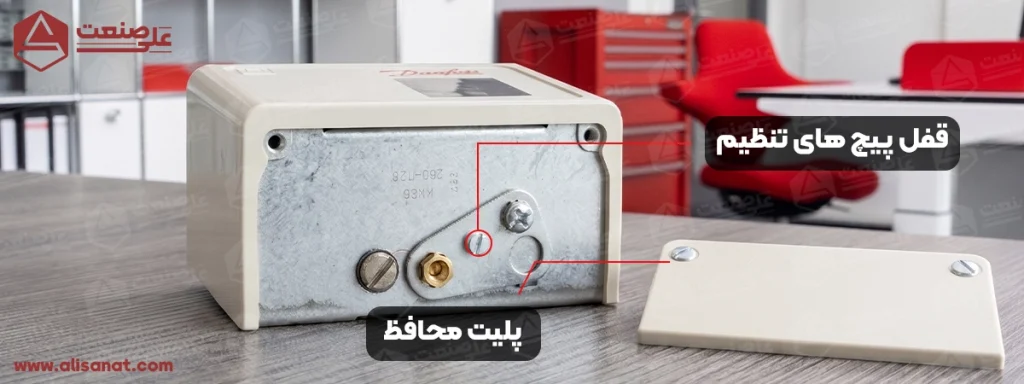

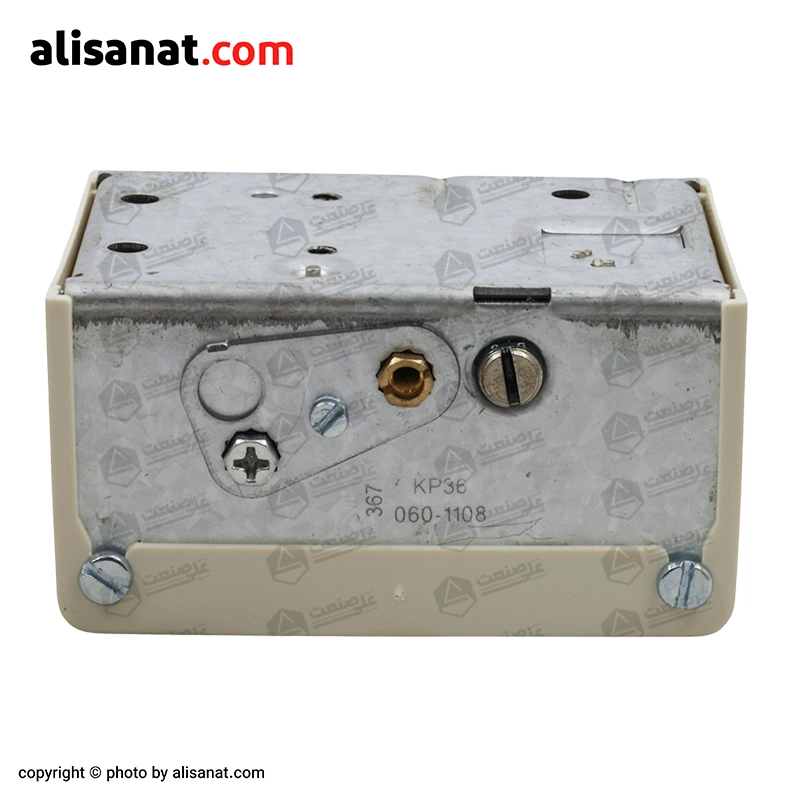

نکته: پلیت محافظ و قفل تنظیمات در پرشر سوئیچ دانفوس KP36
در قسمت جلویی پرشر سوئیچ دانفوس KP36 و در کنار پیچ های تنظیم Pressure و Differential، یک پلیت محافظ فلزی به عنوان قفل تنظیمات قرار گرفته است.
این پلیت از تغییر ناخواسته یا سهوی تنظیمات فشار و دیفرانسیل جلوگیری می کند.
وجود این بخش باعث می شود مقادیر تنظیم شده در اثر لرزش تجهیزات، تماس دست یا جابجایی دستگاه تغییر نکنند و پرشر سوئیچ با همان تنظیمات تعیین شده به کار خود ادامه دهد.
تست عملکرد بعد از نصب
پس از نصب و تنظیم، عملکرد پرشر سوئیچ باید بررسی شود.
در این مرحله:
- فشار سیستم به آرامی افزایش داده می شود
- عملکرد سوئیچ در نقطه تنظیم بررسی می شود
- و از قطع و وصل صحیح مدار اطمینان حاصل می شود
اگر دستگاه در فشار نامناسب عمل کند، تنظیمات Pressure و Differential باید مجدداً بررسی شوند.
نکات مهم هنگام نصب KP36
- از وارد شدن فشار بیشتر از 17 بار به دستگاه جلوگیری شود
- سیم کشی حتماً طبق استاندارد انجام شود
- از نصب در محیط های دارای رطوبت شدید بدون تابلو محافظ خودداری شود
- در سیستم های دارای لرزش زیاد، استفاده از لرزه گیر توصیه می شود
- بعد از نصب، نشتی اتصالات حتماً بررسی شود
کاربردهایپرشر سوئیچ دانفوس KP36
پرشر سوئیچ KP36 معمولاً در این سیستم ها استفاده می شود:
- کمپرسورهای تبرید
- سردخانه ها
- چیلرها
- سیستم های تهویه مطبوع
- تجهیزات کنترل فشار
- سیستم های صنعتی
سوالات متداول درباره پرشر سوئیچ دانفوس KP36
چرا بعد از تنظیم فشار، عملکرد دستگاه دقیق نیست؟
این مشکل معمولاً به یکی از دلایل زیر اتفاق می افتد:
- تنظیم نبودن دیفرانسیل
- نصب در محل دارای لرزش
- وجود نشتی در اتصال فشار
- یا افت فشار در محل نصب
به همین دلیل محل نصب و تنظیم صحیح دستگاه اهمیت زیادی دارد.
آیا می توان KP36 را برای گازهای مختلف استفاده کرد؟
بله. این مدل در سیستم های تبرید و تهویه مطبوع برای بسیاری از مبردها و گازهای رایج قابل استفاده است؛ اما باید فشار کاری سیستم با محدوده مجاز KP36 مطابقت داشته باشد.
اگر دیفرانسیل بیش از حد کم تنظیم شود چه اتفاقی می افتد؟
در این حالت کمپرسور یا تجهیزات متصل ممکن است در فاصله زمانی کوتاه مدام خاموش و روشن شوند که این موضوع باعث افزایش استهلاک سیستم خواهد شد.
آیا می توان KP36 را در فضای باز نصب کرد؟
بهتر است این دستگاه داخل تابلو یا زیر پوشش محافظ نصب شود؛ زیرا درجه حفاظت IP30 دارد و برای قرار گرفتن در معرض مستقیم باران، رطوبت شدید یا گردوغبار زیاد طراحی نشده است.
علت جرقه زدن ترمینال های پرشر سوئیچ چیست؟
شل بودن سیم ها، استفاده از سیم نامناسب یا عبور جریان بیشتر از مقدار مجاز می تواند باعث داغ شدن و جرقه زدن ترمینال ها شود.
آیا امکان تغییر تنظیمات دستگاه هنگام روشن بودن سیستم وجود دارد؟
از نظر فنی امکان پذیر است، اما توصیه می شود تنظیمات در زمان خاموش بودن سیستم انجام شود تا دقت تنظیم بالاتر باشد و از آسیب احتمالی به تجهیزات جلوگیری شود.
آیا KP36 فقط برای فشار بالا استفاده میشود؟
خیر. این مدل بسته به نوع طراحی سیستم می تواند برای کنترل فشار در کاربردهای مختلف مورد استفاده قرار گیرد، به شرطی که فشار سیستم داخل محدوده کاری دستگاه باشد.
چرا بعد از مدتی تنظیمات دستگاه تغییر می کند؟
لرزش کمپرسور، نصب غیر اصولی یا شل شدن پیچ های تنظیم می تواند به مرور باعث تغییر تنظیمات Pressure و Differential شود.
آیا جهت نصب روی عملکرد KP36 تأثیر دارد؟
بله. بهترین حالت نصب به صورت عمودی است.
نصب در وضعیت نامناسب ممکن است روی دقت عملکرد مکانیزم داخلی و طول عمر دستگاه تأثیر بگذارد.
جمع بندی
پرشر سوئیچ دانفوس KP36 یکی از پرکاربردترین تجهیزات کنترل فشار در سیستم های تبرید و تهویه مطبوع است که با دقت بالا، قابلیت تنظیم فشار و دیفرانسیل، و عملکرد اتوماتیک، از کمپرسور و سایر تجهیزات در برابر فشار غیر مجاز محافظت می کند.
ساختار مکانیکی دقیق، نصب ساده و عملکرد پایدار باعث شده این مدل در بسیاری از سیستم های صنعتی مورد استفاده قرار بگیرد.
خرید پرشر سوئیچ دانفوس KP36
برای دریافت قیمت، مشاوره فنی و خرید پرشر سوئیچ دانفوس KP36 یا سایر مدلهای پرشر سوئیچ می توانید با کارشناسان علی صنعت تماس بگیرید تا متناسب با نیاز سیستم، بهترین انتخاب را داشته باشید.
