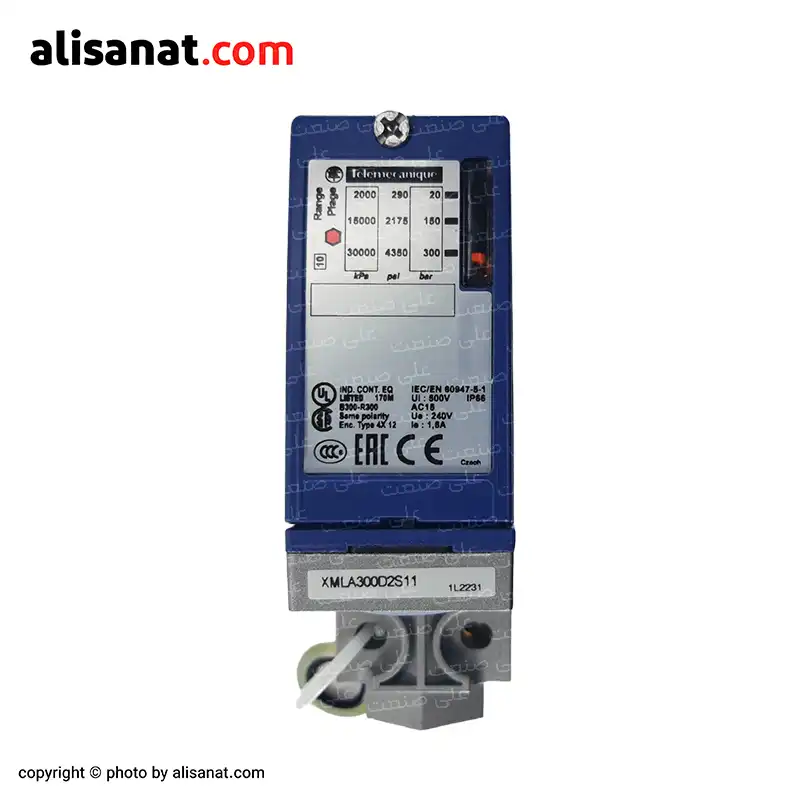

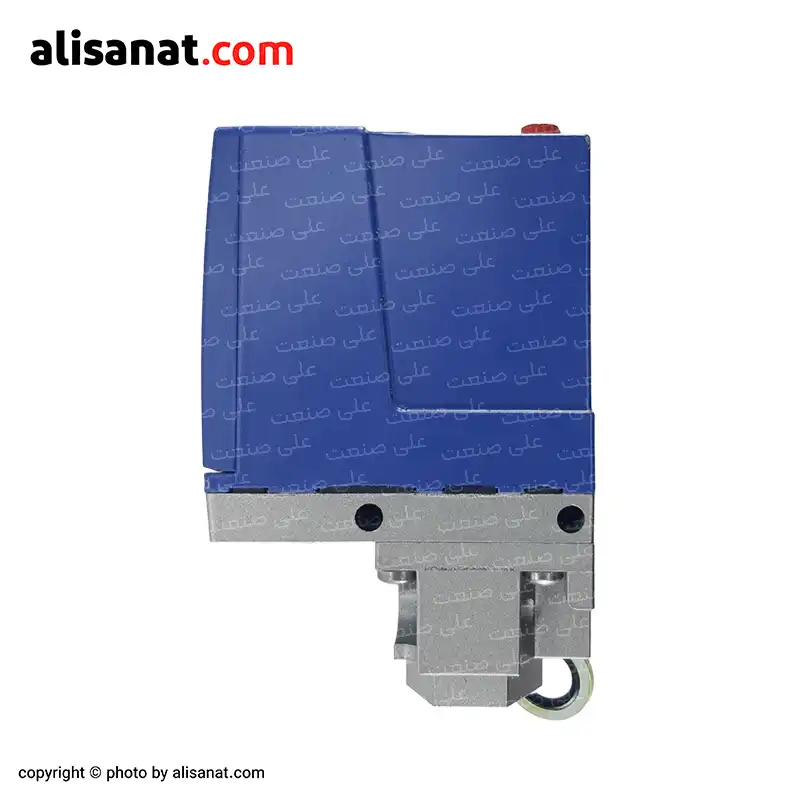

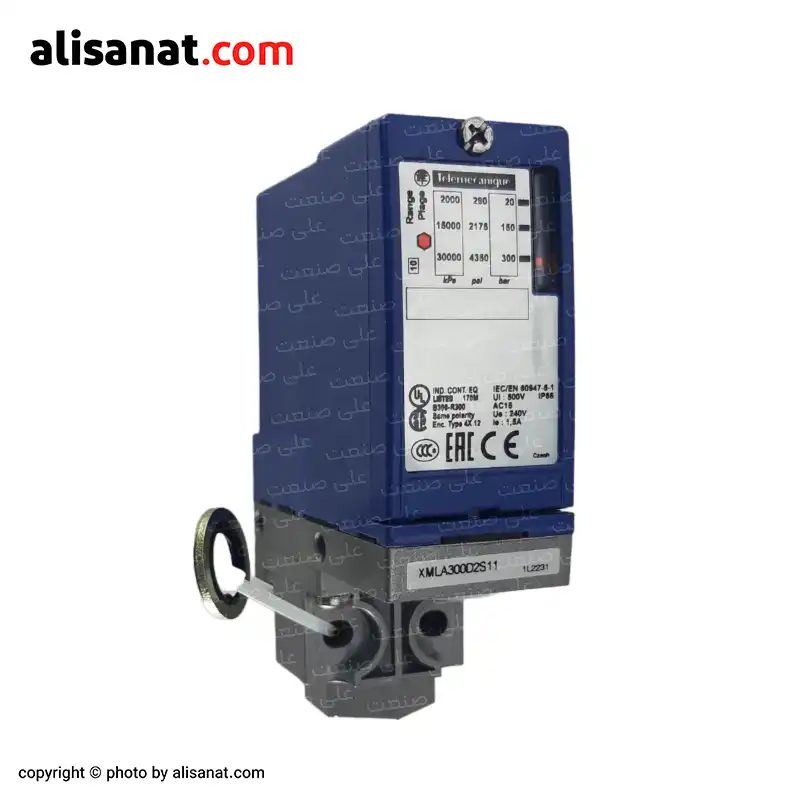

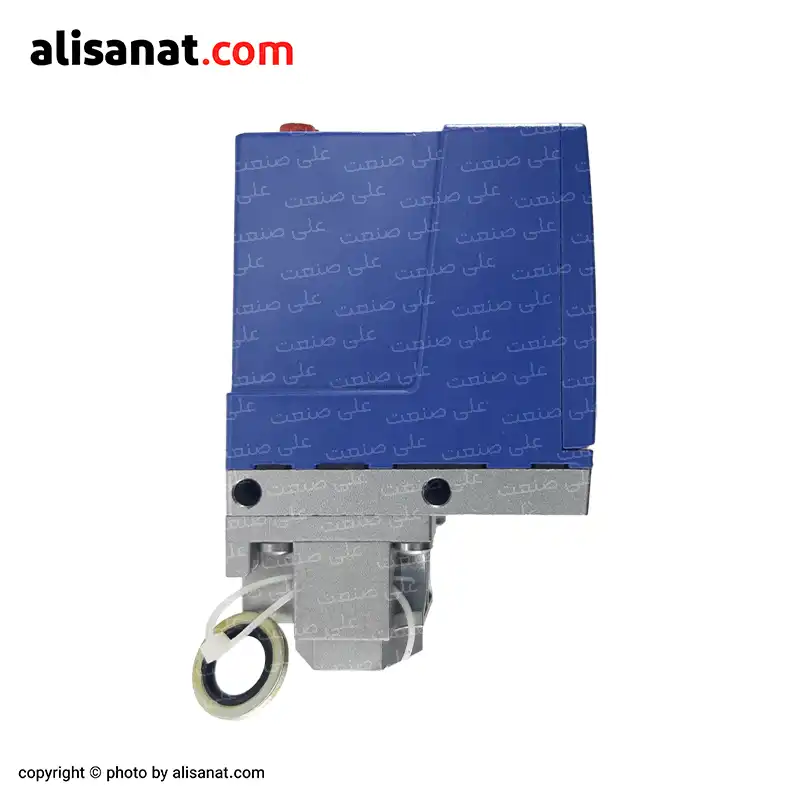

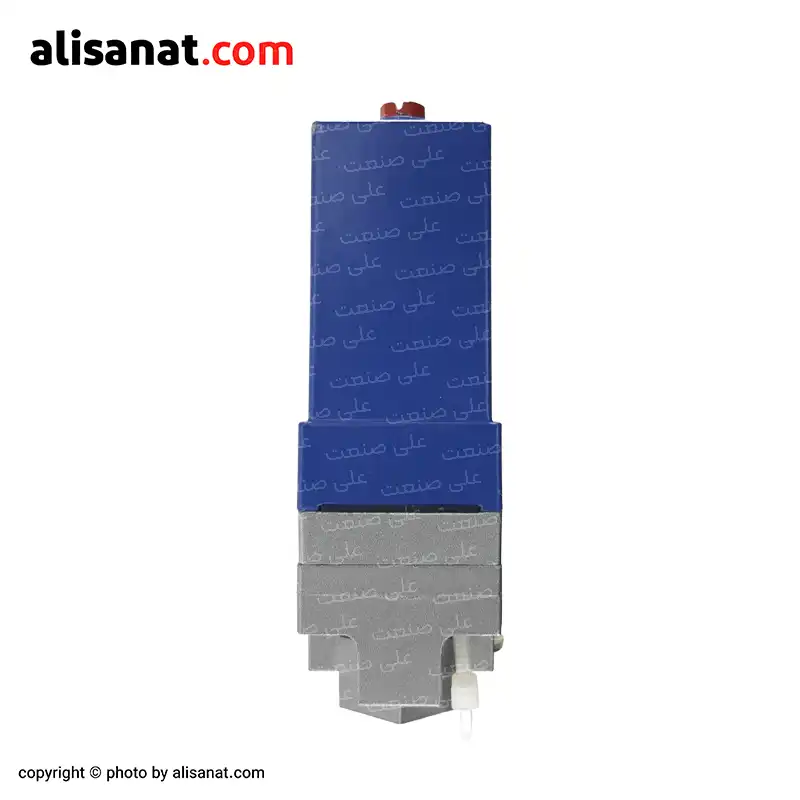

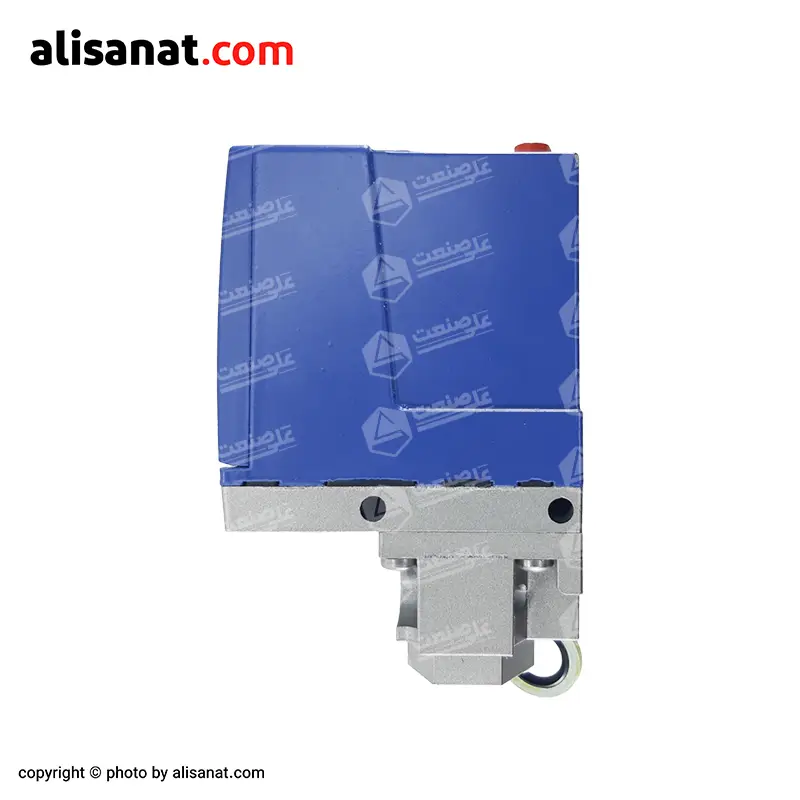

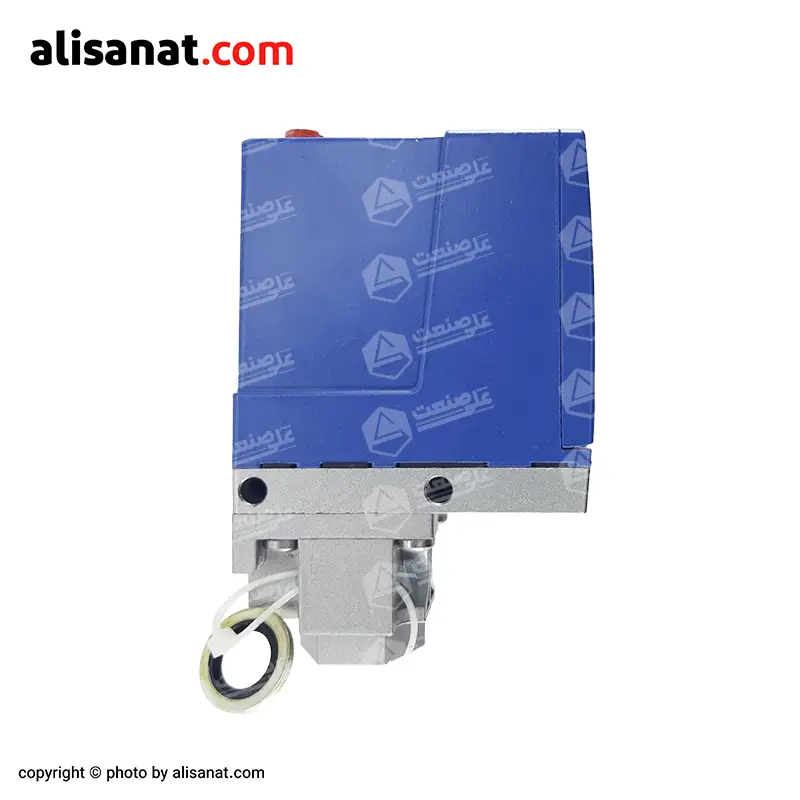

پرشر سوئیچ تله مکانیک ناتیلوس (تک پیچ)
- ساخت شرکت تله مکانیک فرانسه
- مدل تک پیچ
- موجود در رنج های فشار مختلف
- بسیار با کیفیت و با دوام
- کاملا صنعتی و قابل استفاده در شرایط خاص
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
23.000.000 تومان
فهرست مطالب
پرشر سوئیچ تله مکانیک ناتیلوس تک پیچ ، یک پرشر سوئیچ صنعتی و کاربردی برای انواع سیالات!
مقدمه
پرشر سوئیچ یکی از اجزای کلیدی در سیستم های هیدرولیک، پنوماتیک و پمپاژ صنعتی است که وظیفه دارد هنگام رسیدن فشار سیال به مقدار مشخص، یک فرمان الکتریکی برای قطع یا وصل مدار صادر کند.
این فرمان می تواند برای روشن و خاموش کردن پمپ، باز و بسته شدن شیر برقی یا فعال شدن آلارم استفاده شود.
اما پرشر سوئیچ ها از نظر قابلیت تنظیم فشار و دیفرانسیل (اختلاف فشار بین قطع و وصل) به سه گروه اصلی تقسیم می شوند:
مدل های تنظیمی کامل که هر دو مقدار فشار عملکرد (Set Point) و دیفرانسیل در آن ها قابل تغییر است. مانند: پرشر سوئیچ دانفوس KP5 طرح اصلی
مدل های نیمه تنظیمی که فقط فشار عملکرد در آن ها قابل تنظیم بوده و دیفرانسیل به صورت ثابت توسط سازنده تعریف شده است. مانند: پرشر سوئیچ هیدرولیک JCS
مدل های تنظیم شده در کارخانه که هیچ نوع تنظیمی ندارند و هر دو مقدار فشار و دیفرانسیل از پیش تعیین شده اند. مانند: پرشر سوئیچ بوش (تحمل فشار بالا)
در میان این سه گروه، مدل های نیمه تنظیمی به دلیل سادگی، دوام بالا و دقت مناسب، در بیشتر سیستم های صنعتی کاربرد گسترده ای دارند.
یکی از شناخته شده ترین این مدل ها در ایران، پرشر سوئیچ تله مکانیک است که بیش از سه دهه است در صنایع مختلف مورد استفاده قرار می گیرد و به دلیل کیفیت ساخت بالا، دقت سوئیچینگ قابل اعتماد و مقاومت در برابر فشارهای بالا، جایگاه ویژه ای بین مهندسان و تکنسین ها پیدا کرده است.
معرفی پرشر سوئیچ تله مکانیک
پرشر سوئیچ تله مکانیک تک پیچ، یکی از مدل های پرکاربرد و محبوب در بین انواع سوئیچ های فشار است.
این محصول ساخت شرکت Schneider Electric / Telemecanique بوده و برای کنترل خودکار فشار در سیستم های صنعتی مثل پمپ ها، کمپرسورها، مدارهای هیدرولیک و پنوماتیک استفاده می شود.
این پرشر سوئیچ تله مکانیک در واقع مثل یک «کلید هوشمند فشاری» عمل می کند.
زمانی که فشار سیال (مثلاً روغن یا هوا) به مقدار مشخصی برسد، پرشر سوئیچ به طور خودکار فرمان قطع یا وصل برق مدار را صادر می کند.
به این ترتیب می توان از آن برای خاموش و روشن کردن پمپ، کنترل فشار سیستم، یا جلوگیری از افزایش یا کاهش بیش از حد فشار استفاده کرد.
فقط یک پیچ تنظیم دارد

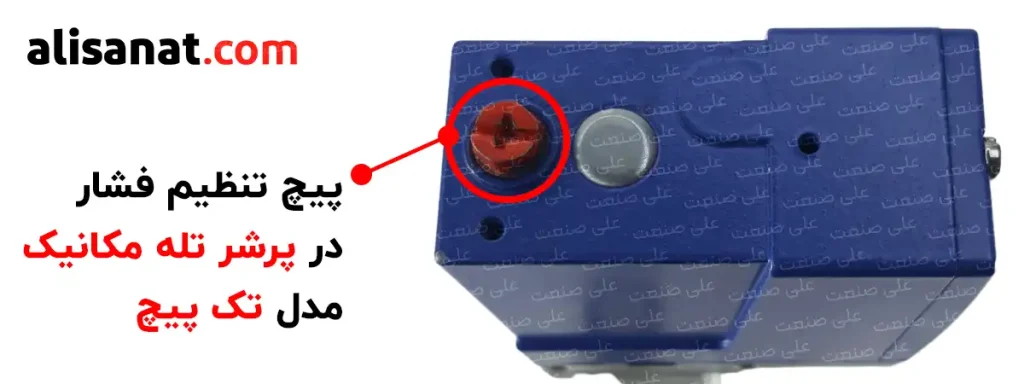

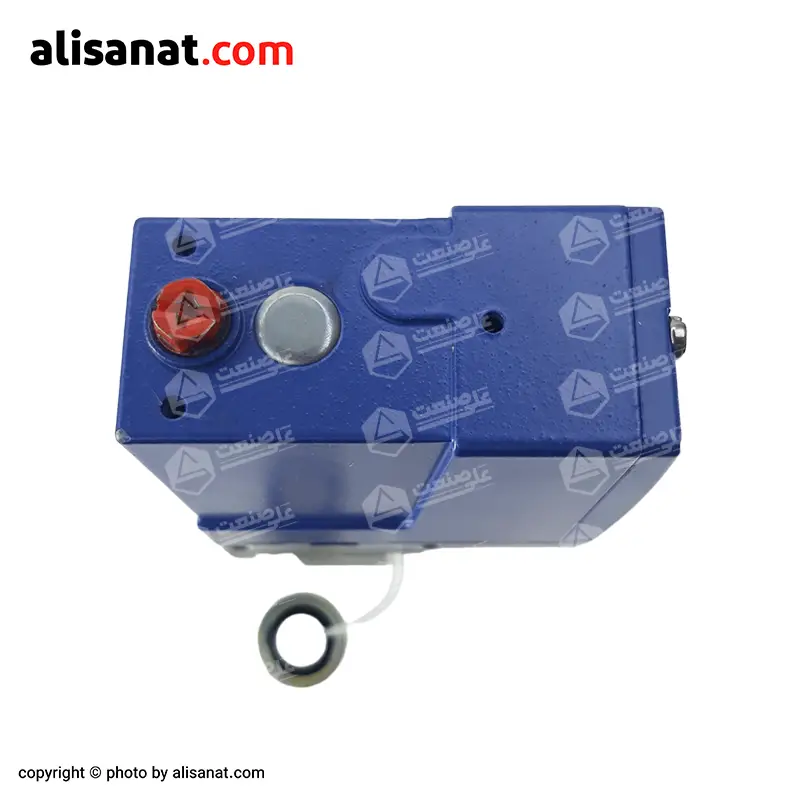

پرشر سوئیچ تک پیچ (XMLA) همان طور که از نامش پیداست، فقط یک پیچ تنظیم در قسمت بالای بدنه دارد.
با چرخاندن این پیچ، می توان حد بالای فشار عملکرد را تنظیم کرد؛ یعنی فشاری که پرشر در آن نقطه فرمان می دهد.
مثلاً اگر رنج پرشر شما 20 تا 300 بار باشد، می توانید فشار عملکرد را روی هر عددی بین این دو مقدار تنظیم کنید.
اگر فشار را روی 100 بار قرار دهید، وقتی فشار سیستم به 100 بار برسد، پرشر سوئیچ فرمان می دهد و بسته به نوع مدار، ممکن است پمپ را خاموش کند، شیر برقی را باز کند یا چراغ هشدار را روشن کند.
دیفرانسیل از قبل تنظیم شده است
در این مدل پرشر سوئیچ تله مکانیک فقط فشار اصلی قابل تغییر است، اما دیفرانسیل یا همان اختلاف فشار بین قطع و وصل از قبل در کارخانه تنظیم شده و قابل تغییر نیست.
برای مثال:
در پرشر سوئیچ تله مکانیک مدل 20 تا 300 بار، در پایین ترین فشار (20 بار)، دیفرانسیل حدود 3.5 بار است.
در بالاترین فشار (300 بار)، این مقدار حدود 35 بار می شود.
به زبان ساده یعنی اگر فشار عملکرد را روی 100 بار بگذارید، پرشر در حدود 96.5 بار دوباره فرمان برگشت را صادر می کند.
پس دستگاه همیشه در یک محدوده ی مشخص و قابل پیش بینی کار می کند و نیازی نیست اپراتور نگران تنظیم مجدد یا خطای عملکرد باشد.
چرا این مدل پرشر سوئیچ تله مکانیک پر مصرف است؟
سادگی در تنظیم، دوام بالا و عملکرد دقیق باعث شده این مدل پرشر سوئیچ تله مکانیک به یکی از مطمئن ترین مدل ها در بازار تبدیل شود.
در بیشتر خطوط صنعتی که نیاز به کنترل فشار پایدار دارند، از همین مدل استفاده می شود؛ چون هم نصب راحتی دارد، هم بدون نیاز به تنظیم دیفرانسیل، همیشه فرمان های دقیقی صادر می کند.
رنجهای فشاری پرشر سوئیچ تله مکانیک
پرشر سوئیچ تله مکانیک در رنج های فشاری بسیار متنوعی تولید می شود تا بتوان از آن در کاربردهای مختلف، از سیستم های کم فشار پنوماتیکی تا مدارهای فشار بالای هیدرولیکی، استفاده کرد.
هر مدل از این پرشر، محدوده ی خاصی از فشار را پوشش می دهد که روی بدنه یا پلاک محصول درج شده است.
در جدول زیر می توان محدوده های پرکاربرد این سری را مشاهده کرد:
|
رنج فشار قابل تنظیم |
نوع کاربرد |
|---|---|
|
0.28- تا 1- بار |
برای کنترل خلا یا فشار منفی (سیستم های وکیوم) |
|
0.03 تا 1 بار |
مدارهای هوای فشرده با فشار بسیار کم |
|
0.15 تا 2.5 بار |
سیستم های پنوماتیکی سبک و ابزار دقیق |
|
0.4 تا 4 بار |
پمپ های کوچک و مدارهای هوای فشرده |
|
0.6 تا 10 بار |
کمپرسورهای هوا و سیستم های پنوماتیکی عمومی |
|
0.7 تا 20 بار |
تجهیزات صنعتی متوسط و مدارهای کنترل |
|
1.5 تا 35 بار |
خطوط فشار متوسط و مدارهای روغن سبک |
|
5 تا 70 بار |
مدارهای هیدرولیک فشار متوسط |
|
10 تا 160 بار |
یکی از مدل های بسیار پر مصرف در مدارهای هیدرولیک |
|
20 تا 300 بار |
برای سیستم های هیدرولیک سنگین و پمپ های فشار بالا |
|
30 تا 500 بار |
مناسب سیستم های فشار بسیار بالا و تست های صنعتی |
تمام این مدل ها از نظر ساختار، نوع پیچ تنظیم و طراحی داخلی مشابه هستند و تنها تفاوتشان در دامنه ی فشار قابل تنظیم و دیفرانسیل ثابت هر مدل است.
نکته مهم در انتخاب رنج مناسب
برای اینکه پرشر سوئیچ دقت بالایی داشته باشد، همیشه بهتر است حداکثر فشار کاری سیستم، نزدیک به حداکثر رنج تنظیم پرشر باشد.
اگر از پرشر فشار بالا برای کار در فشارهای پایین استفاده شود، حساسیت و دقت آن کاهش پیدا می کند.
در فروشگاه علی صنعت، تمام رنج های پرکاربرد از مدل های کم فشار تا نوع 300 و 500 بار موجود است و به صورت آماده تحویل عرضه می شود.
نحوه عملکرد پرشر سوئیچ تله مکانیک
پرشر سوئیچ تله مکانیک بر پایه ی یک مکانیزم مکانیکی ساده و دقیق کار می کند.
درون این دستگاه یک دیافراگم یا پیستون حساس به فشار قرار دارد که با تغییر فشار سیال، جا به جا می شود.
این حرکت مکانیکی به یک میکرو سوئیچ داخلی منتقل می شود تا فرمان الکتریکی قطع یا وصل مدار را صادر کند.
به زبان ساده، وقتی فشار سیال به مقدار تنظیم شده برسد، پرشر سوئیچ مانند یک کلید، مسیر جریان برق را تغییر می دهد.
این فرمان می تواند باعث خاموش شدن پمپ، باز شدن شیر برقی، یا ارسال هشدار فشار بالا شود.
تنظیم فشار عملکرد در پرشر سوئیچ تله مکانیک

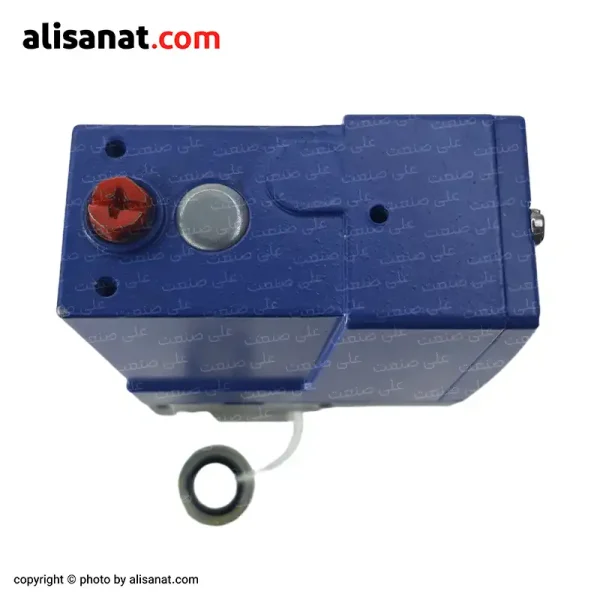

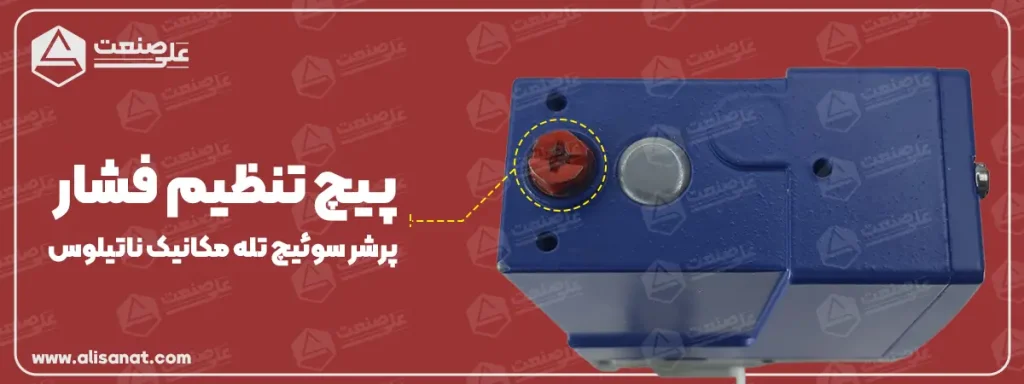

در این مدل تنها یک پیچ تنظیم فشار وجود دارد که در قسمت بالای بدنه قرار گرفته است.
با چرخاندن این پیچ می توان مقدار فشار عملکرد (Set Point) را تغییر داد.
در زمان افزایش فشار، زمانی که مقدار فشار به حد تنظیم شده برسد، پرشر سوئیچ فرمان می دهد و با کاهش فشار، پس از رسیدن به مقدار دیفرانسیل مشخص، به حالت اولیه بر می گردد.

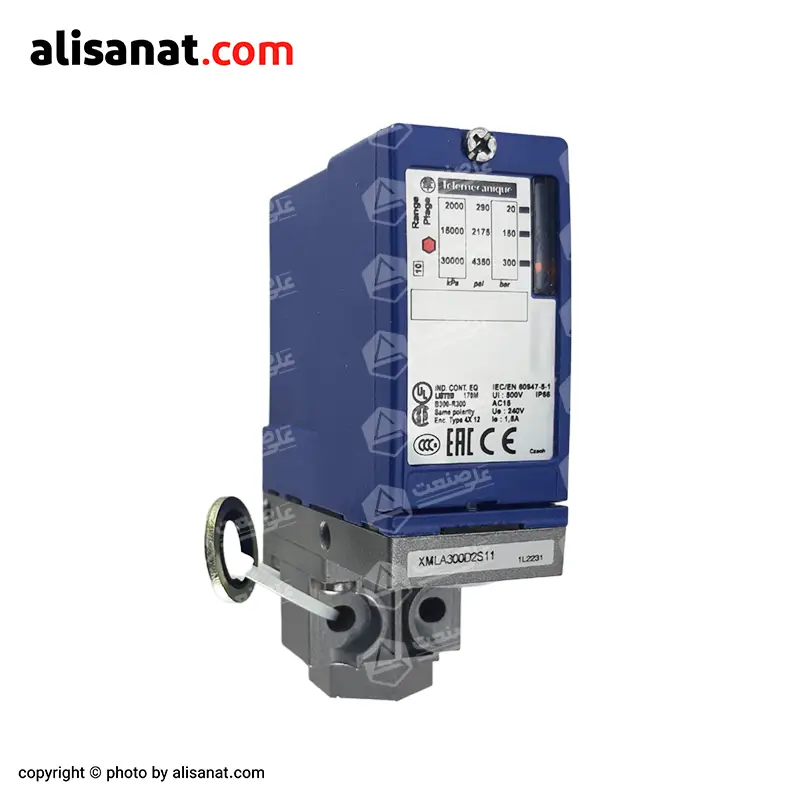

برای مثال در مدل XMLA300D2S11، می توان فشار عملکرد را بین 20 تا 300 بار تنظیم کرد.
اگر فشار را روی 300 بار تنظیم کنیم، پرشر در همین نقطه فرمان قطع را می دهد و زمانی که فشار حدود 35 بار کاهش پیدا کند (یعنی به حدود 265 بار برسد)، مجدداً به حالت اولیه بر می گردد.

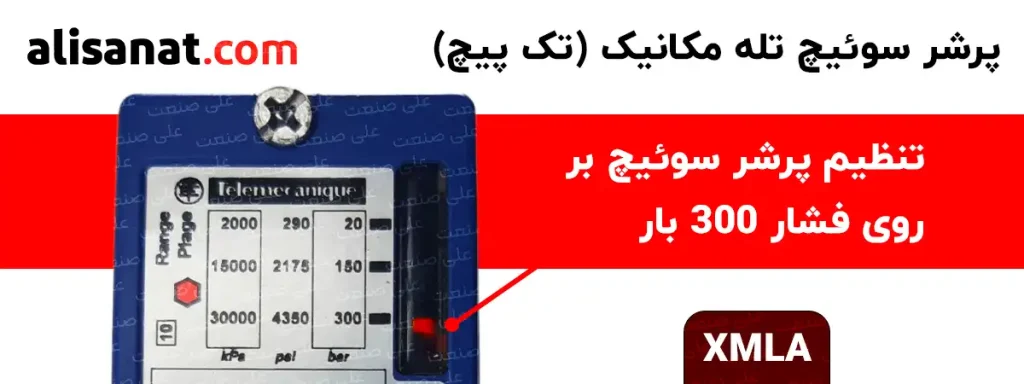

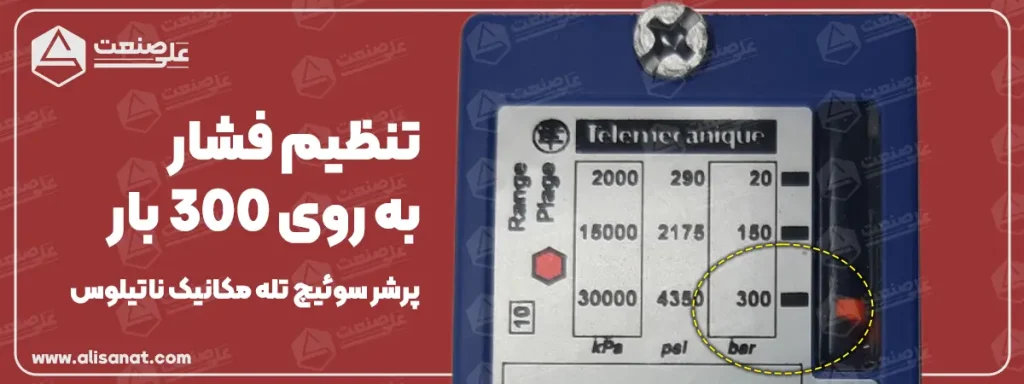

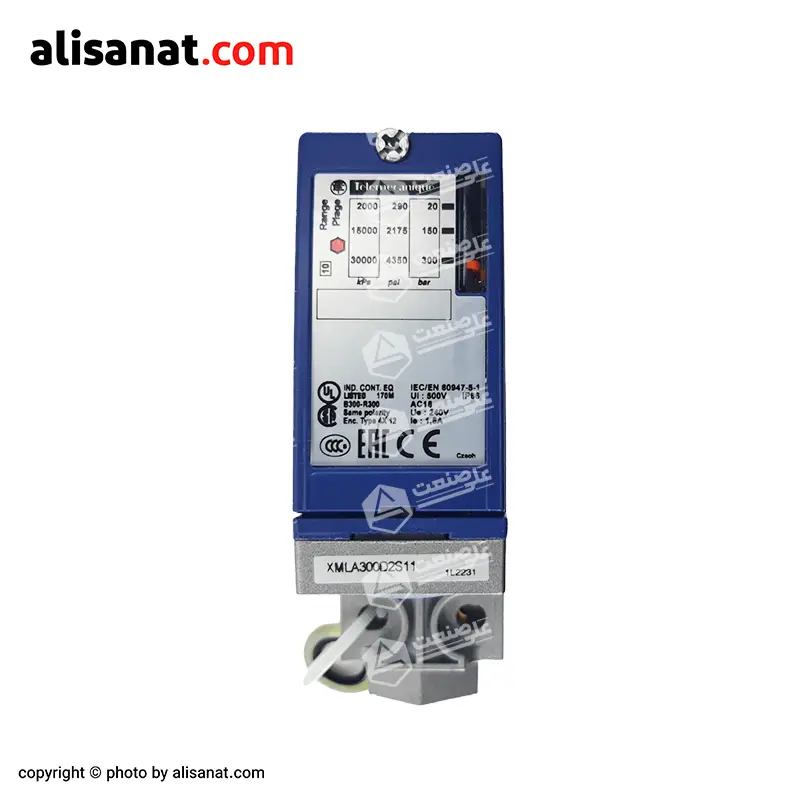

(در تصویر زیر شاخص قرمز، فشار تنظیم شده را روی عدد 300 بار نشان می دهد.)
مشخصات فنی پرشر سوئیچ تله مکانیک
پرشر سوئیچ تله مکانیک مدل XMLA مطابق با استاندارد بین المللی IEC 60947-5-1 طراحی و تولید شده و یکی از قابل اعتمادترین مدل ها برای کنترل فشار در سیستم های صنعتی است.
در جدول زیر، ویژگی های اصلی این محصول بر اساس کاتالوگ رسمی Schneider Electric آورده شده است:
|
ویژگی |
مقدار/توضیح |
|---|---|
|
مدل محصول |
Telemecanique Nautilus XMLA (Series XMLA) |
|
نوع عملکرد |
مکانیکی با میکروسوئیچ داخلی – یک نقطه عملکرد (Single Threshold) |
|
نوع تنظیم |
تک پیچ – فقط فشار عملکرد قابل تنظیم، دیفرانسیل ثابت کارخانه ای |
|
رنج فشار قابل تنظیم |
از 0.03 تا 500 bar (بسته به مدل) – مدل متداول XMLA300D2S11 : 20 تا 300 bar |
|
دیفرانسیل (اختلاف فشار قطع و وصل) |
ثابت – بین 3.5 bar در فشار 20 bar تا 35 bar در فشار 300 bar |
|
فشار کاری مجاز (Max Pressure) |
500 bar |
|
سیال قابل استفاده |
هوا، گازهای بی اثر، آب و روغن هیدرولیک |
|
دمای کاری محیط |
–25 °C تا +70 °C |
|

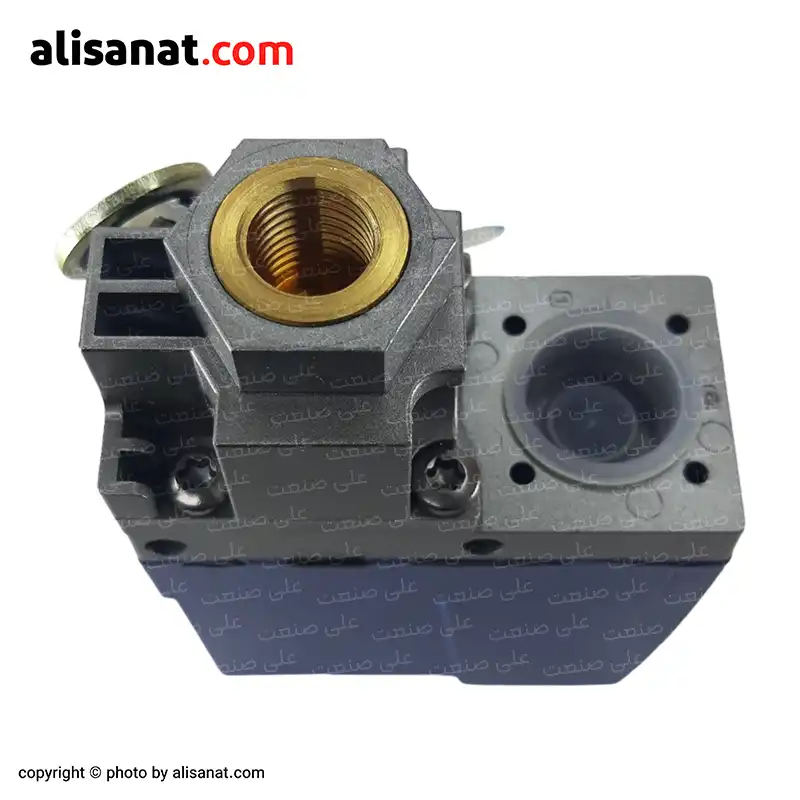

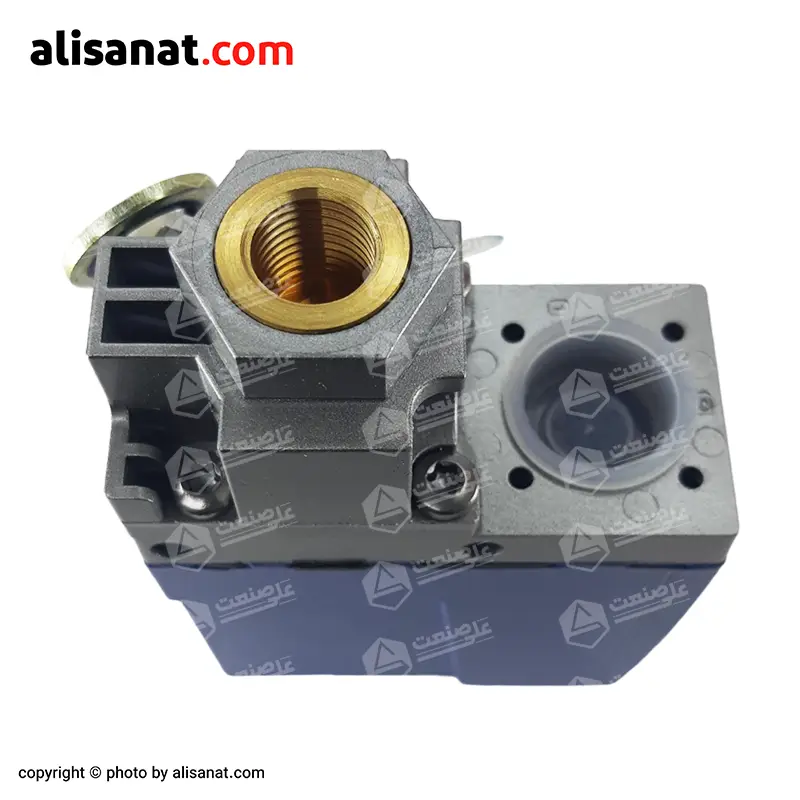

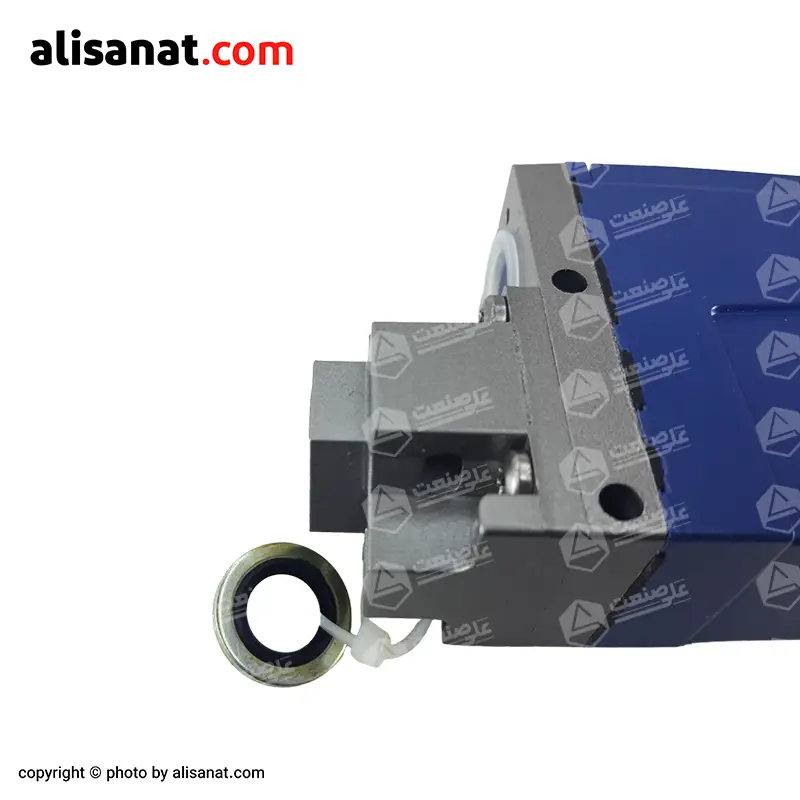

سایز رزوه اتصال |
رزوه G 1/4 (مطابق ISO 228/1) |
|
کنتاکت الکتریکی |
1 عدد Change-Over (1 NO + 1 NC) |
|
درجه حفاظت |
IP66 مطابق با IEC 60529 |
|
جنس بدنه |
آلومینیوم ریخته گری با روکش اپوکسی مقاوم در برابر خوردگی |
|
وزن تقریبی |
حدود 450 گرم |
|
استانداردها و گواهی ها |
CE / EAC / UL / CSA / IEC 60947-5-1 |
نکته فنی:
در هنگام انتخاب پرشر سوئیچ، همیشه حداکثر فشار کاری سیستم باید کمتر از فشار نامی دستگاه باشد تا از آسیب به دیافراگم داخلی جلوگیری شود.
همچنین استفاده از دمپر (Snubber) در سیستم هایی با نوسان فشار توصیه می شود.
نکات مهم در نصب پرشر سوئیچ تله مکانیک
برای اینکه پرشر سوئیچ تله مکانیک بهترین عملکرد را داشته باشد و عمر مفید آن افزایش پیدا کند، رعایت چند نکته هنگام نصب ضروری است:
1. انتخاب محل مناسب نصب
محل نصب پرشر باید در بخشی از مدار انتخاب شود که فشار در آن نقطه نمایانگر فشار واقعی سیستم باشد.
در سیستم های هیدرولیک، بهتر است پرشر در مسیر خروجی پمپ یا نزدیک منیفولد اصلی نصب شود.
در سیستم های پنوماتیک نیز توصیه می شود محل نصب بعد از رگلاتور اصلی و قبل از عملگرها باشد.
2. نصب در وضعیت صحیح
پرشر سوئیچ تله مکانیک باید به صورت عمودی (رو به بالا) نصب شود تا فشار به درستی به دیافراگم منتقل شود.
در صورتی که پرشر به حالت افقی یا معکوس نصب شود، دقت اندازه گیری کاهش می یابد و احتمال خطای عملکرد بالا می رود.
3. جلوگیری از ضربه و شوک فشار
در سیستم هایی که فشار ناگهانی افزایش پیدا می کند (مثل پمپ های رفت و برگشتی)، حتماً از دمپر فشار یا اسنابر (Pressure Snubber) استفاده کنید.
این قطعه مانع از آسیب دیدن دیافراگم و میکروسوئیچ داخلی پرشر در اثر شوک ناگهانی می شود.
4. رعایت محدوده ی فشار کاری
قبل از نصب، مطمئن شوید رنج فشار پرشر سوئیچ با فشار کاری سیستم شما مطابقت دارد.
استفاده از پرشر با رنج پایین در مدارهای فشار بالا، ممکن است باعث آسیب دائمی به دستگاه شود.
5. نکات مربوط به سیم کشی
حتماً قبل از اتصال برق، ولتاژ سیستم را بررسی کنید (حداکثر 250 V AC).
از اتصال سیم های فرمان به ترمینال اشتباه خودداری کنید و طبق نقشه ی سیم کشی روی درپوش عمل کنید.
اگر سیستم در محیط های مرطوب یا غبارآلود نصب می شود، حتماً از محافظ اتصال یا کانکتور ضدآب (IP65) استفاده کنید.
6. بررسی عملکرد پس از نصب
بعد از نصب و سیم کشی، سیستم را به آرامی تحت فشار قرار دهید و اطمینان حاصل کنید که پرشر سوئیچ در نقطه ی تنظیم شده عمل می کند.
در صورت نیاز، با چرخاندن پیچ تنظیم در بالای بدنه می توانید نقطه ی عملکرد را دقیق تر تنظیم کنید.
جمع بندی
پرشر سوئیچ تله مکانیک سری XMLA ترکیبی از دقت، دوام و سادگی در تنظیم است.
طراحی تک پیچ و دیفرانسیل ثابت آن باعث شده انتخابی مطمئن برای کنترل فشار در سیستم های هیدرولیکی، پنوماتیکی و پمپ های صنعتی باشد.
این مدل پرشر تله مکانیک بدون نیاز به تنظیمات پیچیده، در شرایط سخت کاری عملکردی پایدار دارد و به همین دلیل سال هاست در صنایع مختلف مورد اعتماد تکنسین ها و مهندسان قرار گرفته است.
تمامی مدل ها و رنج های فشار سری XMLA در فروشگاه علی صنعت موجود بوده و آماده ارسال فوری هستند.
برای انتخاب دقیق تر و دریافت مشاوره فنی، با کارشناسان علی صنعت در تماس باشید.
| شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد | تله مکانیک (telemecanique) |
|---|---|
| کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد | فرانسه |
| کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است | XMLA |
| شناسه محصولاین مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد | nautilus telemecanique pressure switch xmla |
| سایز رزوهاین عدد بیانگر سایز تنها رزوه ی اتصال محصول است | 1/4 (یک چهارم اینچ) |
