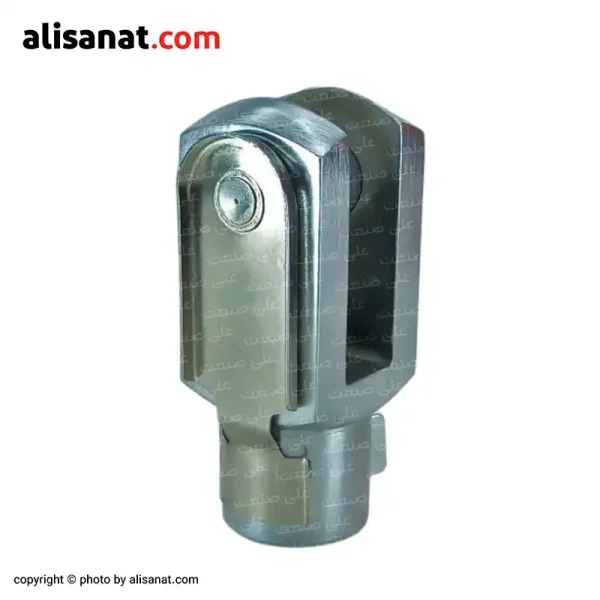

دو شاخه کلیپسی جک پنوماتیک

راهنمای انتخاب سایز دو شاخه کلیپسی پنوماتیک

انتخاب سایز مناسب دو شاخه کلیپسی کاملاً وابسته به قطر شفت جک پنوماتیک است.

هر جک بسته به نوع طراحی و برند (چهارمیل، قلمی، کامپکت و …) حتی در سایزهای ظاهراً یکسان، ممکن است شفت متفاوتی داشته باشد.

به همین دلیل توصیه می‌ شود قبل از خرید، قطر شفت جک با کولیس دقیق اندازه‌ گیری شود.

در بسیاری از جک‌ های استاندارد (ایرانی و خارجی) سایزبندی مشخص و یکسان است، اما در جک‌ های غیر استاندارد ممکن است اختلاف وجود داشته باشد.

بنابراین همواره باید به قطر و گام رزوه شفت دقت شود.

سایزبندی استاندارد دو شاخه کلیپسی به این شکل است:

• جک سایز 16 میلی‌ متر → دوشاخه کلیپسی M6 با گام 1
• جک سایز 20 میلی‌ متر → دو شاخه کلیپسی M8 با گام 1.25
• جک سایزهای 25 و 32 میلی‌ متر → دو شاخه کلیپسی M10 با گام 1.25
• جک سایز 40 میلی‌ متر → دو شاخه کلیپسی M12 با گام 1.25
• جک‌ های 50 و 63 میلی‌ متر → دوشاخه کلیپسی M16 با گام 1.5
• جک‌ های 80 و 100 میلی‌ متر → دوشاخه کلیپسی M20 با گام 1.5
• جک سایز 125 میلی‌ متر → دوشاخه کلیپسی M27 با گام 2
• جک‌ های بزرگ 160 و 200 میلی‌ متر → دوشاخه کلیپسی M36 با گام 2

این ابعاد براساس استاندارد ISO ارائه شده‌ اند.

در جک‌ های خاص یا غیر استاندارد ممکن است تفاوت وجود داشته باشد که در این حالت باید سایز مناسب به صورت دستی اندازه‌ گیری و انتخاب شود.

مزایا و کاربردهای دو شاخه کلیپسی پنوماتیک

استفاده از دو شاخه کلیپسی در سیستم‌ های پنوماتیکی به دلیل طراحی ساده اما کارآمد آن، مزایای زیادی به همراه دارد:

مزایا

• نصب و جدا سازی سریع بدون نیاز به ابزار خاص
• ساختار مقاوم و بادوام در برابر سایش، ضربه و کشش
• مناسب برای شرایطی که نیاز به باز و بسته شدن مکرر جک وجود دارد
• صرفه‌ جویی در زمان تعمیر و نگهداری خطوط تولید
• طراحی استاندارد که باعث می‌ شود برای انواع جک‌ ها قابل استفاده باشد

کاربردها

دوشاخه کلیپسی به دلیل سرعت نصب و استحکام، در صنایع مختلفی به کار می‌رود، از جمله:

خطوط بسته‌ بندی و صنایع غذایی

ماشین‌ آلات خودروسازی و پرس‌ کاری

تجهیزات چاپ و بسته‌ بندی کاغذ و کارتن

صنایع دارویی و بهداشتی

دستگاه‌ ها و ماشین‌ آلاتی که نیاز به تعمیر و سرویس دوره‌ ای دارند

نکات نصب و استفاده از دوشاخه کلیپسی پنوماتیک

برای عملکرد مطمئن و افزایش طول عمر، رعایت چند نکته هنگام نصب و استفاده از دوشاخه کلیپسی ضروری است:

قرارگیری صحیح پین:

پین باید به‌ طور کامل داخل سوراخ‌ های بدنه U قرار گیرد و هیچ‌ گونه لقی یا نا هم‌ ترازی وجود نداشته باشد.

قفل شدن کلیپس فنری:

پس از قرار دادن پین، کلیپس باید در جای خود محکم شود تا مانع از خروج ناخواسته پین در حین کار شود.

باز و بسته کردن با دست:

طراحی کلیپس به‌ گونه‌ ای است که با فشار دست قابل نصب یا جداسازی است.

از ابزار فلزی نوک‌ تیز برای باز کردن کلیپس استفاده نکنید تا تغییر شکل ندهد.

بازرسی دوره‌ ای:

کلیپس و پین در معرض فشار و ضربه قرار دارند.

بهتر است به‌ صورت دوره‌ ای بررسی شوند تا در صورت وجود خوردگی یا تغییر شکل، تعویض گردند.

روانکاری سبک:

در برخی شرایط صنعتی (مثل محیط‌ های پرگرد و غبار یا رطوبتی)، می‌ توان از روانکارهای سبک برای جلوگیری از خشکی و ساییدگی پین استفاده کرد.

جمع‌ بندی

دوشاخه کلیپسی پنوماتیک یکی از متعلقات مهم در نصب جک‌ های پنوماتیک است که به‌ دلیل استفاده از کلیپس فنری، امکان نصب و جداسازی سریع و آسان را فراهم می‌ کند.

این قطعه از نظر ابعاد و سایز بندی مشابه دوشاخه ساده است، اما به دلیل سرعت بیشتر در مونتاژ و تعمیرات، در بسیاری از صنایع مانند بسته‌ بندی، خودروسازی، خطوط تولید و تجهیزات صنعتی کاربرد گسترده‌ ای دارد.

با توجه به اینکه انتخاب سایز صحیح وابسته به قطر شفت جک پنوماتیک است، توصیه می‌ شود قبل از خرید، اندازه دقیق با کولیس بررسی شود تا عملکرد سیستم بدون مشکل ادامه یابد.

فروشگاه علی صنعت عرضه‌ کننده انواع دوشاخه کلیپسی پنوماتیک در سایزهای استاندارد و غیر استاندارد می‌ باشد.

برای استعلام قیمت، دریافت مشاوره و انتخاب سایز مناسب می‌ توانید با کارشناسان علی صنعت تماس بگیرید.
