پرشر سوئیچ دانفوس KP1 طرح اصلی یک پرشر سوئیچ قابل تنظیم است که به آسانی فشار اصلی و دیفرانسیل در آن تنظیم می شود این پرشر سوئیچ قابلیت تنظیم فشار از منفی دو دهم تا 7.5 بار را داشته و در تاسیسات به عنوان لو پرشر یا فشار حد پایین کاربردی است

بزرگنمایی تصویر

دسته: ابزار دقیق, پرشر سوئیچ

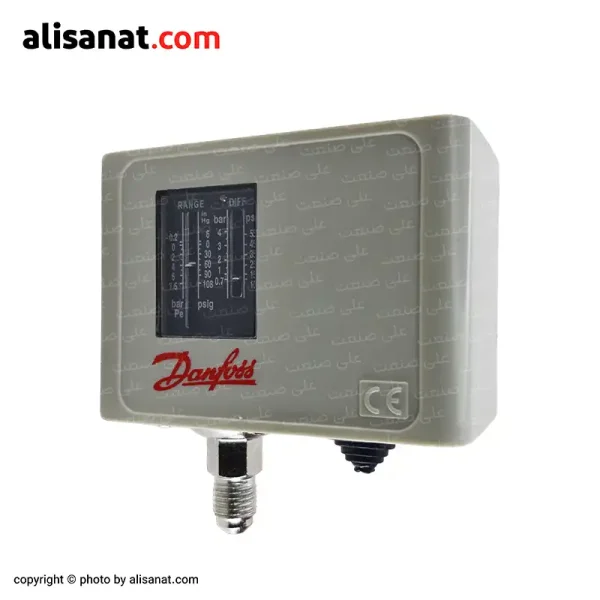

پرشر سوئیچ دانفوس KP1 طرح اصلی

تنظیم در رنج منفی 0.2 تا 7.5 بار
کاملا مشابه با نمونه اصلی (ظاهر و کیفیت)
دارای پیچ تنظیم دیفرانسیل
کیفیت ساخت بالا
استفاده در سیستم های حرارتی و برودتی

قیمت محصول :

890.000 تومان

معرفی

پرشر سوئیچ دانفوس KP1 طرح اصلی

پرشر سوئیچ های فشار قطعاتی الکترومکانیکی هستند که در هر نقطه از یک سیستم که نیاز باشد فشار یک سیال از جنس مایع ، جامد و گاز ها را تحت کنترل داشته باشیم مورد استفاده قرار می گیرند

وظیفه کلی یک پرشر سوئیچ فشار این است که با قرار گرفتن فشار سیال در یک حد مشخص ، یک سوئیچ الکتریکی را ارسال کند تا از آن در جهت روشن/خاموش کردن تجهیزات و یا انجام هر اقدام دیگر استفاده شود

اما مواردی که در پرشر سوئیچ های فشار تنوع ایجاد می کند عبارتند از : فشار کاری سیال ، نوع سیال ، دمای سیال ، شرایط محیطی استفاده از پرشر سوئیچ و ...

هر یک از موارد عنوان شده در انتخاب مدل پرشر سوئیچ فشار اهمیت زیادی دارد ، مثلا برای فشار بالای سیالات هیدرولیکی نمی توان از پرشر سوئیچ های معمولی استفاده کرد و در مقابل پرشر سوئیچ های فشار قوی هیدرولیک را نمی توان برای سیالات کم فشار مثل مدار های پنوماتیک و یا گاز ها استفاده کرد

به همین دلایل است که اگر یک پرشر سوئیچ فشار مناسب را با توجه به تمامی این موارد گفته شده برای کارمان پیدا کنیم ، در مدت زمان بسیار بیشتری می توان از عملکرد صحیح و دقت بالای آن بهره برده و خرابی در آن را به حداقل برسانیم

پرشر سوئیچ دانفوس KP1 طرح اصلی تجهیزی است که جواب خود را در سیستم های تاسیساتی ، کمپرسور ، پزشکی ، تهویه مطبوع و ... پس داده و می توان با خیال راحت در صنایع مختلف از آن استفاده کرد

محدوده فشار در پرشر سوئیچ دانفوس KP1 طرح اصلی

قبل استفاده از پرشر سوئیچ دانفوس KP1 طرح اصلی باید تنظیمات فشار عملکرد را بر روی آن انجام دهیم تا بتوان با توجه به نیاز سیستم مورد نظر ، پرشر سوئیچ را برای آن سیستم ، سفارشی سازی کنیم

بر روی بدنه پرشر سوئیچ دانفوس KP1 طرح اصلی ، دو پیچ برای تنظیم فشار در نظر گرفته شده است

همانطور که در تصویر مشخص شده است یکی از این پیچ ها برای تنظیم فشار اصلی پرشر و پیچ دیگری برای تنظیم دیفرانسیل در آن است

هر کدام از این پیچ ها نموداری جداگانه دارند که به شکل آنالوگ در نمایشگر پرشر سوئیچ دانفوس KP1 به نمایش گذاشته می شود

زمانی که در پیچ تنظیم دیفرانسیل و فشار اصلی پرشر سوئیچ تغییری ایجاد کنیم ، در این نمایشگر ها اهرمی به شکل مکانیکی به بالا و پایین به حرکت در می آید و در مقابل هر عددی که قرار داشته باشد ، میزان فشار ست شده برای پرشر سوئیچ دانفوس KP1 را به ما نشان می دهد

در پرشر سوئیچ KP1 دانفوس رنج فشار اصلی می تواند در رنج منفی 0.2 (منفی دو دهم) تا 7.5 بار (هفت و نیم بار) تنظیم شود

رنج فشار اصلی همان رنجی است که با رسیدن فشار سیستم به آن ، یک سوئیچ الکتریکی ارسال می شود

در حقیقت این مقدار بر روی هر فشاری که تنظیم شود ، حد بالای فشار سیستم است

یعنی اگر بگوییم این رنج 4 بار باشد یعنی نمیخواهیم فشار سیستم از رنج 4 بار فراتر برود ، اما تنظیم دیفرانسیل می گوید که اگر مقدار X بار فشار از فشار اصلی پایین تر آمد ، یک سوئیچ ارسال شود و در اصل حد پایین فشار برای سیستم را تعریف می کند

فشار اصلی بود 4 بار ، فشار دیفرانسیل هم شد 0.7 بار ، حالا اگر فشار سیستم از 4 بار فراتر رفته و یا از 3.3 بار کمتر شود ، پرشر سوئیچ دانفوس KP1 سوئیچی را ارسال خواهد کرد

کانکشن اتصال پرشر سوئیچ دانفوس KP1

پرشر سوئیچ دانفوس KP1 طرح اصلی ، در پنوماتیک و اغلب مدار های صنعتی ، دارای یک کانکشن غیر استاندارد است که به آن 7/16 یا 6 پرچی نیز گفته می شود و این در حالی است که همین سایز رزوه در شاخه تاسیسات و تهویه مطبوع ، دارای رزوه ای کاملا استاندارد بوده و به راحتی قابلیت نصب دارد و داشتن رزوه استاندارد و یا غیر استاندارد به محل استفاده شما از این پرشر سوئیچ بر می گردد

اما جای هیچ نگرانی نیست ، در صورتی که بخواهید به شکل رزوه استاندارد اینچی از این پرشر سوئیچ استفاده کنید می توان از یک تبدیل پرشری به سایز 1/2 یا 1/4 استفاده کرده و با بستن آن به رزوه خاص پرشر KP1 ، یک رزوه استاندارد داشته باشیم

البته شرکت دانفوس برای افرادی که تمایل دارند پرشر سوئیچشان به شکل فابریکی دارای رزوه 1/4 باشد نیز راهکاری داشته و آن هم استفاده از پرشر سوئیچ دانفوس KP35 است که از نظر فنی کاملا مشابه با پرشر سوئیچ دانفوس KP1 است و تنها کانکشن متفاوتی نسبت به آن دارد

پلیت محافظ و قفل پرشر سوئیچ دانفوس KP1 طرح اصلی

در کنار پیچ های تنظیم پرشر سوئیچ دانفوس KP1 طرح اصلی یک پلیت به عنوان قفل قرار داده شده است که از تغییر پیدا کردن رنج فشار تنظیم شده ، که ممکن است سهوا اتفاق بیفتد جلوگیری می کند

قبل از تنظیم رنج فشار اصلی و دیفرانسیل در پرشر سوئیچ دانفوس KP1 نیز باید به باز کردن این پیچ قفل و برداشتن پلیتش توجه داشته باشیم

اما نکته ای دیگر که برای دستکاری نشدن رنج فشار باید به آن توجه داشته باشیم ، قرار دادن پلیت محافظ بر روی پیچ های تنظیم فشار است

این پلیت محافظ صفحه ای پلاستیکی است که پس از تنظیم رنج فشار پرشر سوئیچ ، بر روی تمامی تشکیلات تنظیمی قرار گرفته و پرشر را از هرگونه دستکاری های احتمالی توسط افراد غیر فنی حفظ می کند

از پرشر سوئیچ دانفوس KP1 ، بیشتر برای قسمت لو پرشر (LOW PRESSURE) یا همان تعیین حد پایین فشار استفاده شده و در مقابل آن از پرشر سوئیچ دانفوس KP5 برای حد بالای فشار (HIGH PRESSURE) در مدار استفاده می شود ، که در سیستم های حرارتی ، برودتی و ... بسیار کاربردی هستند

اگر تاکنون از هر نوع پرشر سوئیچ های فشار برند دانفوس استفاده کرده اید و یا سوالی در رابطه با هر یک از آن ها دارید ، لطفا سوال و نظر خود را با ما به اشتراک بگذارید

مشخصات

شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	دانفوس (Danfoss) غیر اصلی
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد	چین
جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
سایز رزوه این عدد بیانگر سایز تنها رزوه ی اتصال محصول است	7/16 اینچ (6 پرچی)
شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	pressure switch kp1 design danfoss
کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	KP1
