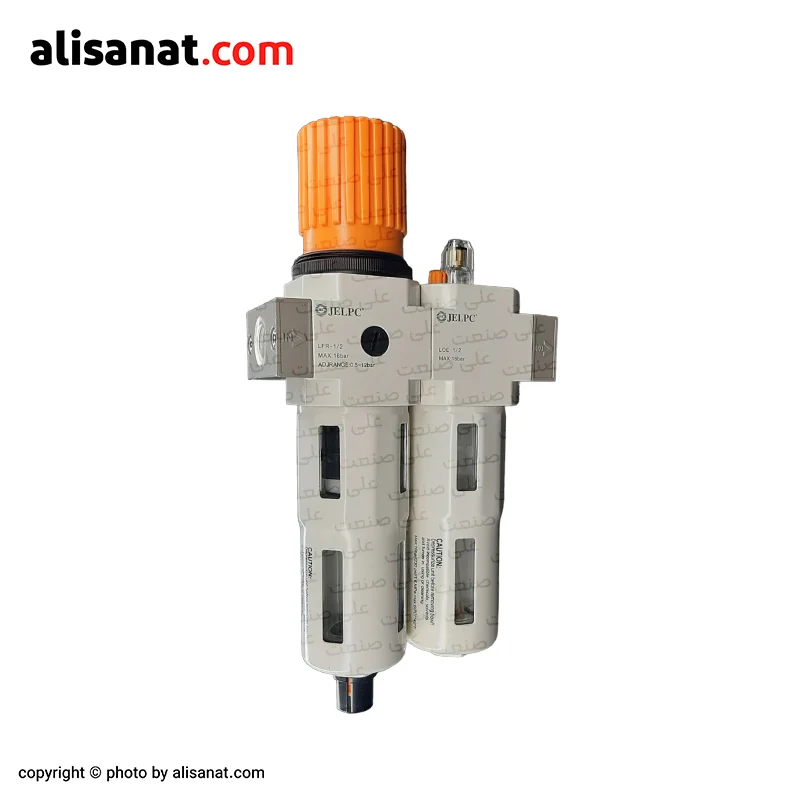

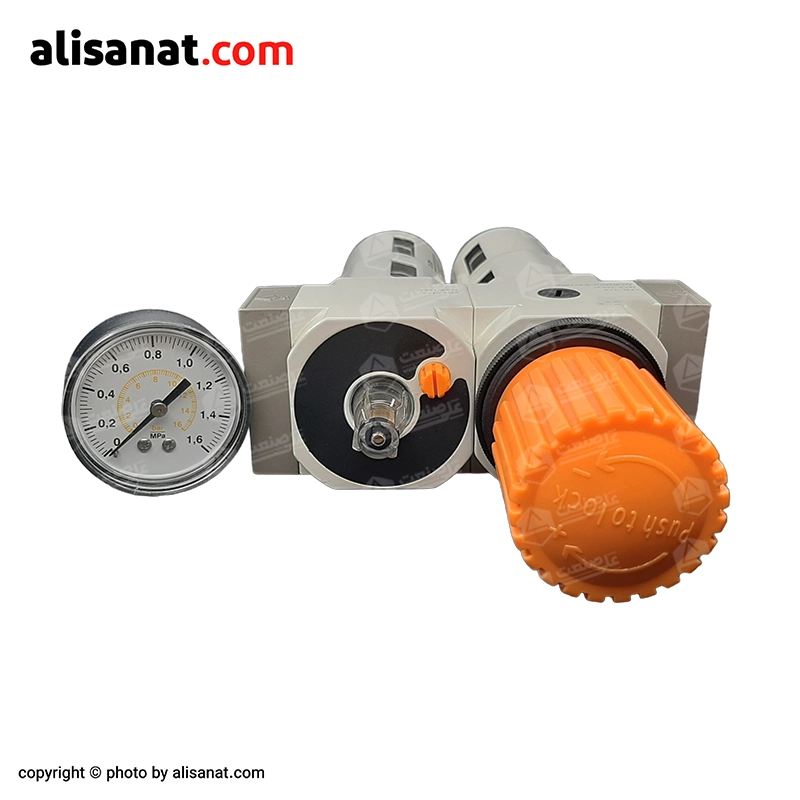

این نمایی از یک واحد مراقبت چینی طرح فستو آلمان با برند jelpc می باشد

بزرگنمایی تصویر

دسته: پنوماتیک, واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک طرح فستو دو تکه

بالاترین کیفیت واحد مراقبت های چینی
تحمل فشار 16 بار فشار
تنوع سایز از 1/4 تا 1 اینچ
همراه با فیلتر نمدی 5 میکرون
قابلیت نصب تخلیه اتوماتیک

قیمت محصول :

Price range: 1.387.000 تومان through 3.437.000 تومان

معرفی

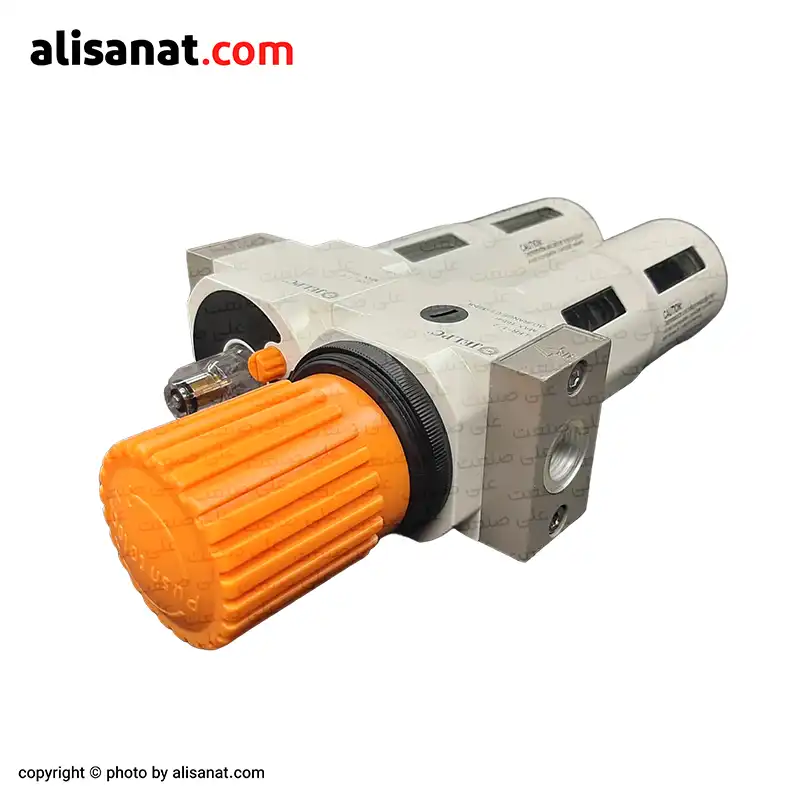

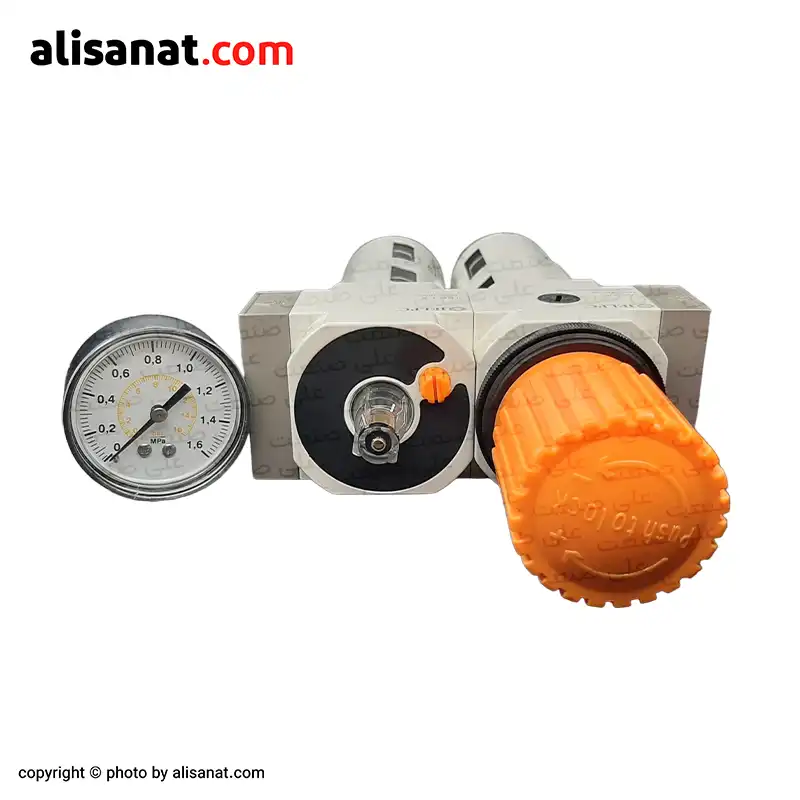

واحد مراقبت پنوماتیک طرح فستو دوتکه JELPC

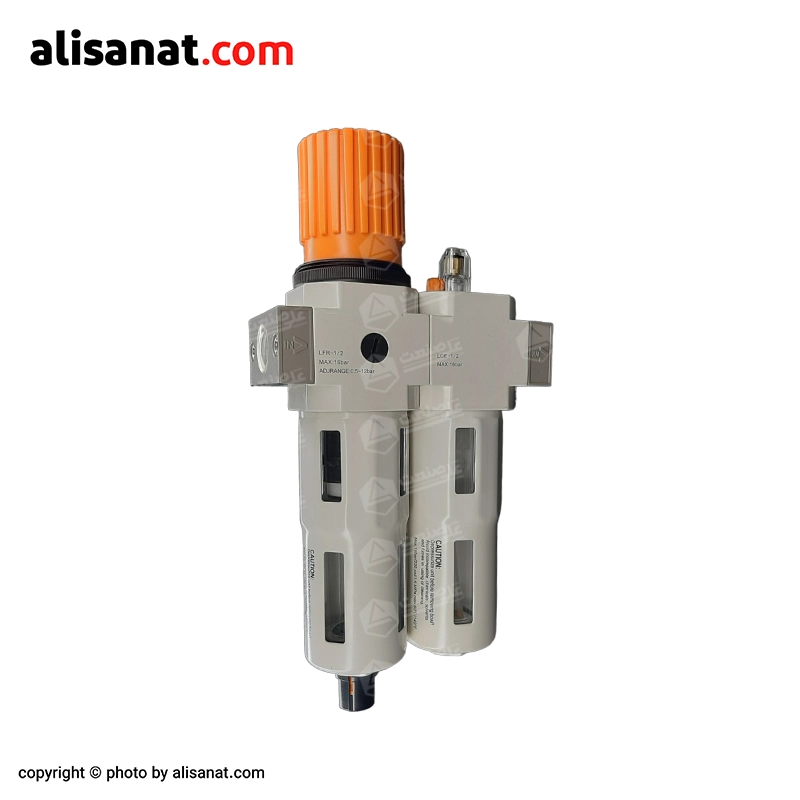

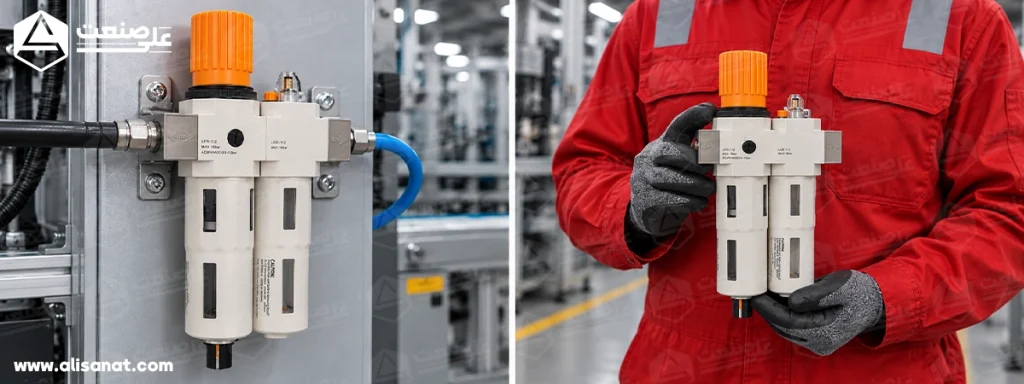

واحد مراقبت پنوماتیک طرح فستو دوتکه JELPC یک تجهیز برای آماده‌ سازی هوای فشرده است که با طراحی و ساختاری مشابه نمونه‌ های اصلی فستو تولید شده است.

این محصول برند JELPC و ساخت چین است و از نظر فرم ظاهری، آرایش اجزا و ساختار دوتکه، کاملا مشابه واحدهای مراقبت فستو است.

مزیت اصلی این مدل برای بسیاری از مصرف‌ کنندگان، ترکیب طراحی مشابه فستو با قیمت اقتصادی‌ تر است.

به همین دلیل، در پروژه‌ ها و مدارهایی که استفاده از ساختار مشابه واحد مراقبت فستو مورد نظر است اما محدودیت بودجه وجود دارد، این محصول می‌ تواند به عنوان یک گزینه جایگزین مورد بررسی قرار گیرد.

این مدل واحد مراقبت طرح فستو به صورت دوتکه طراحی شده است؛ به این معنا که فیلتر و رگلاتور در یک بخش قرار گرفته‌ اند و روغن‌ زن به عنوان بخش دوم در کنار آن قرار دارد.

چنین ساختاری برای مدارهایی مناسب است که فضای .

حداکثر فشار ورودی برای این سری 16 بار بوده و انتخاب سایز مناسب باید بر اساس سایز اتصال، دبی مصرفی و فشار کاری مدار انجام شود.

مشخصات فنی واحد مراقبت پنوماتیک طرح فستو

مشخصه	توضیح
برند	JELPC
کشور سازنده	چین
نوع محصول	واحد مراقبت پنوماتیک طرح فستو دوتکه
ساختار	فیلتر رگلاتور + روغن زن
حداکثر فشار ورودی	16 بار
سایزهای موجود	1/4، 3/8، 1/2، 3/4 و 1 اینچ
جنس بدنه	آلومینیوم
مانومتر	دارد
نوع تخلیه فیلتر	دستی/ قابلیت تبدیل به اتومات

ساختار و اجزای واحد مراقبت طرح فستو دوتکه JELPC

واحد مراقبت دوتکه JELPC از دو بخش اصلی تشکیل شده است:

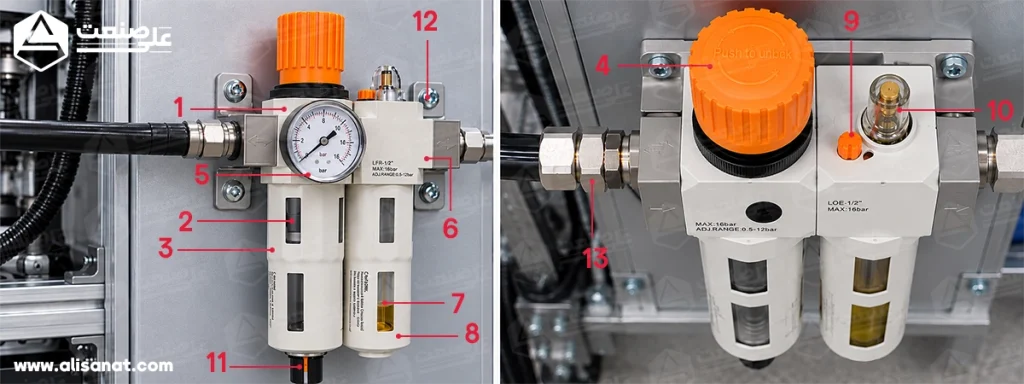

اجزای اصلی این واحد مراقبت 16 بار عبارت‌ اند از:

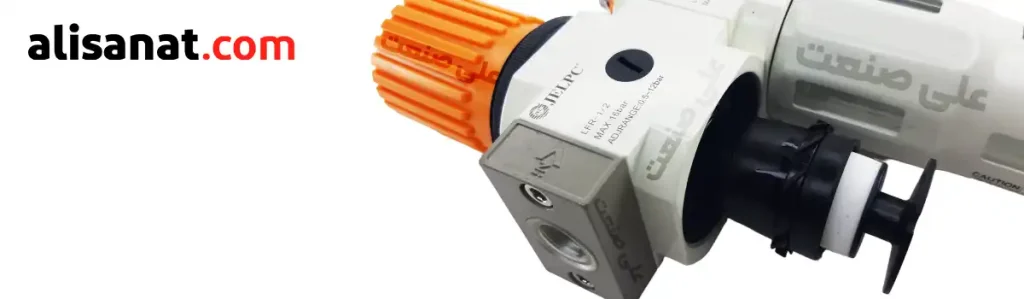

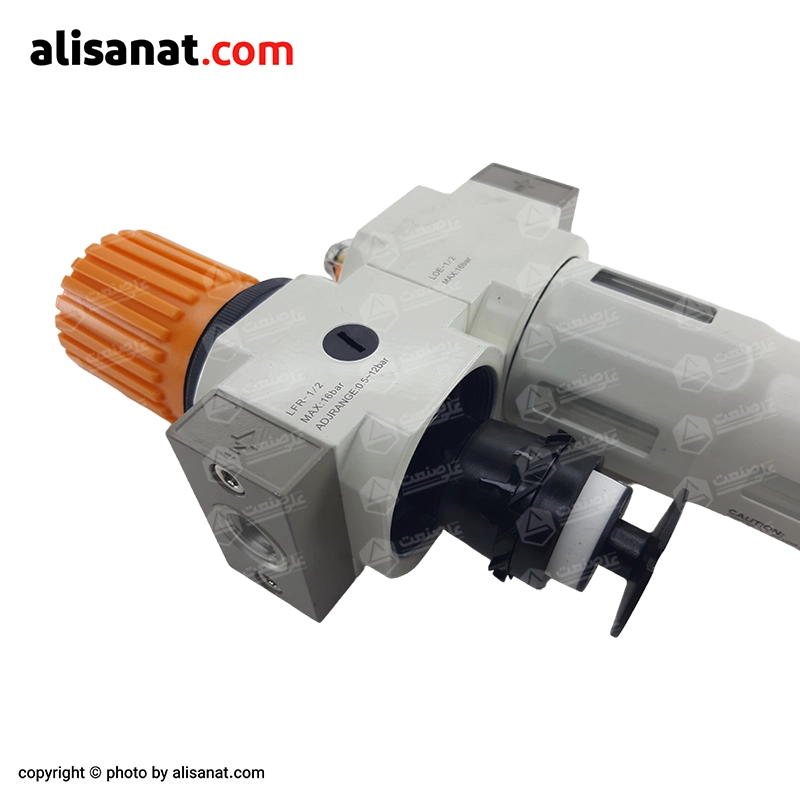

1- فیلتر رگلاتور: بخش اول مجموعه که فیلتر و رگلاتور را در یک بدنه ترکیب می‌ کند.

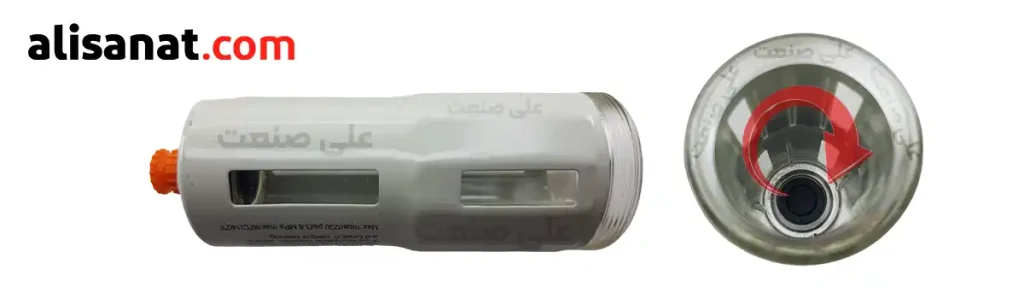

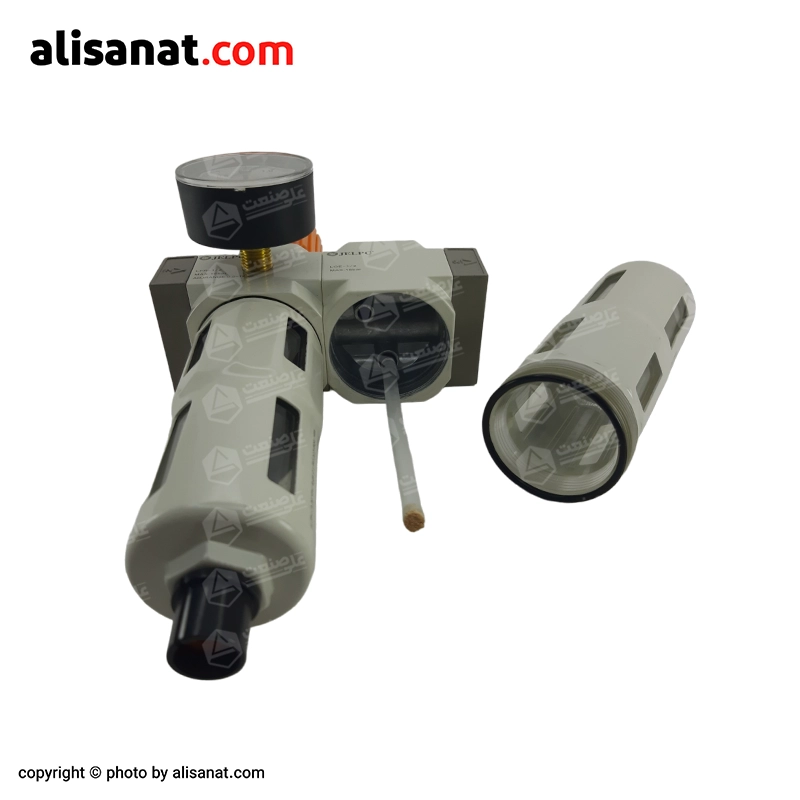

2- کاسه فیلتر: محفظه بخش فیلتراسیون که در قسمت پایینی فیلتر قرار دارد.

3- قاب محافظ کاسه فیلتر: محافظ فلزی اطراف کاسه شفاف فیلتر که از آن در برابر ضربه و آسیب‌ های احتمالی محافظت می‌ کند.

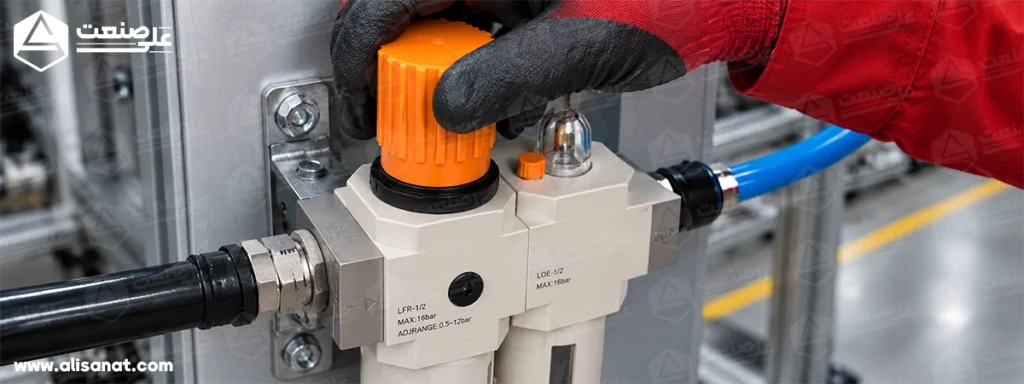

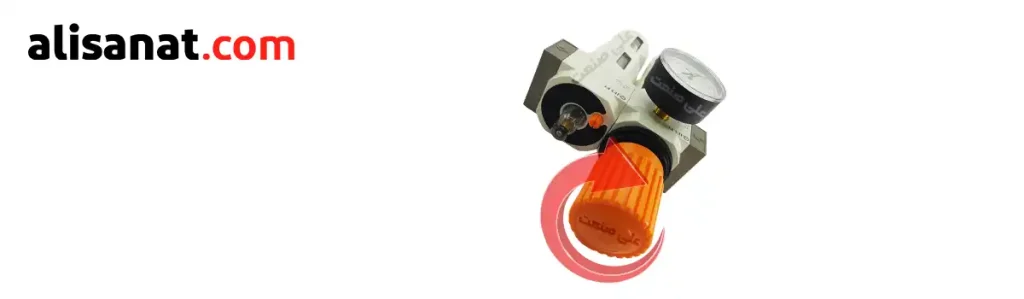

4- ولوم تنظیم فشار: برای تنظیم فشار خروجی رگلاتور.

5- مانومتر: برای مشاهده فشار تنظیم‌ شده خروجی.

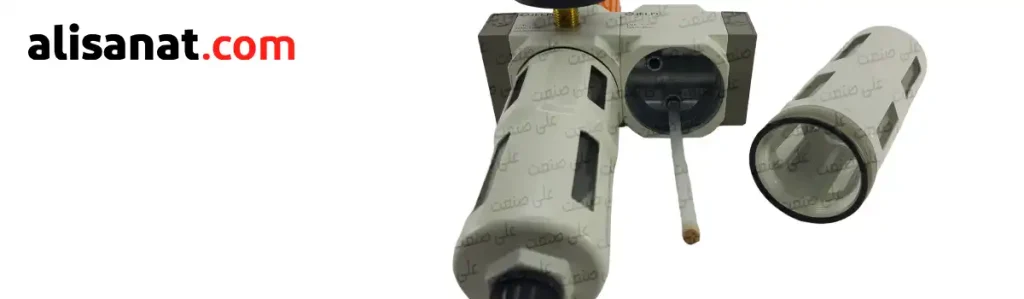

6- روغن‌ زن: بخش دوم مجموعه که در ادامه فیلتر رگلاتور قرار می‌ گیرد.

7- کاسه روغن‌ زن: مخزن روغن مورد استفاده در سیستم روغن‌ کاری.

8- قاب محافظ کاسه روغن‌ زن: محافظ اطراف کاسه روغن‌ زن که از محفظه شفاف آن در برابر آسیب‌ های مکانیکی محافظت می‌ کند.

9- ولوم تنظیم روغن‌ کاری: برای تنظیم میزان روغن ورودی به جریان هوای فشرده.

10- درپوش پرکن روغن: محل اضافه کردن روغن به مخزن روغن‌ زن.

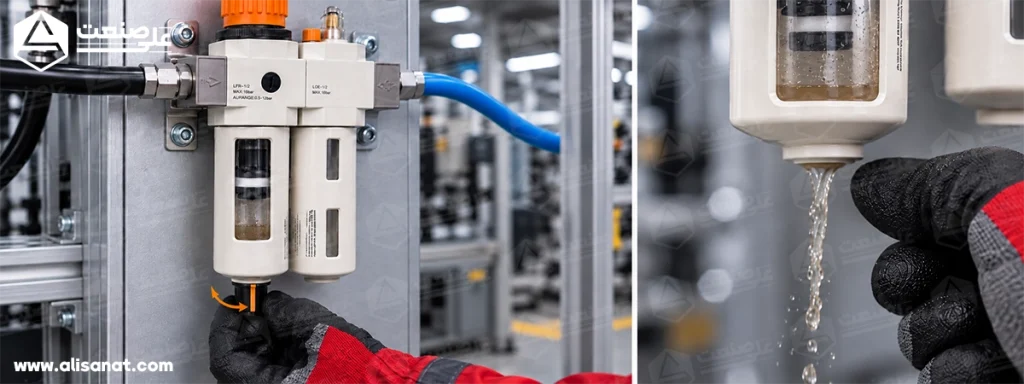

11- پیچ تخلیه فیلتر: برای تخلیه آب و آلودگی‌ های جمع‌ شده در قسمت پایینی کاسه فیلتر.

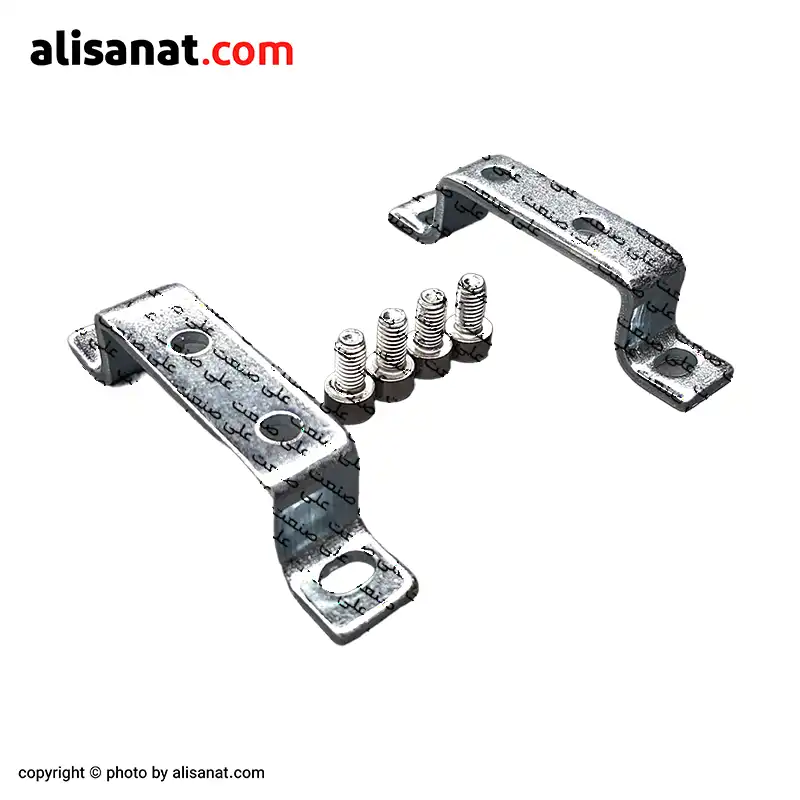

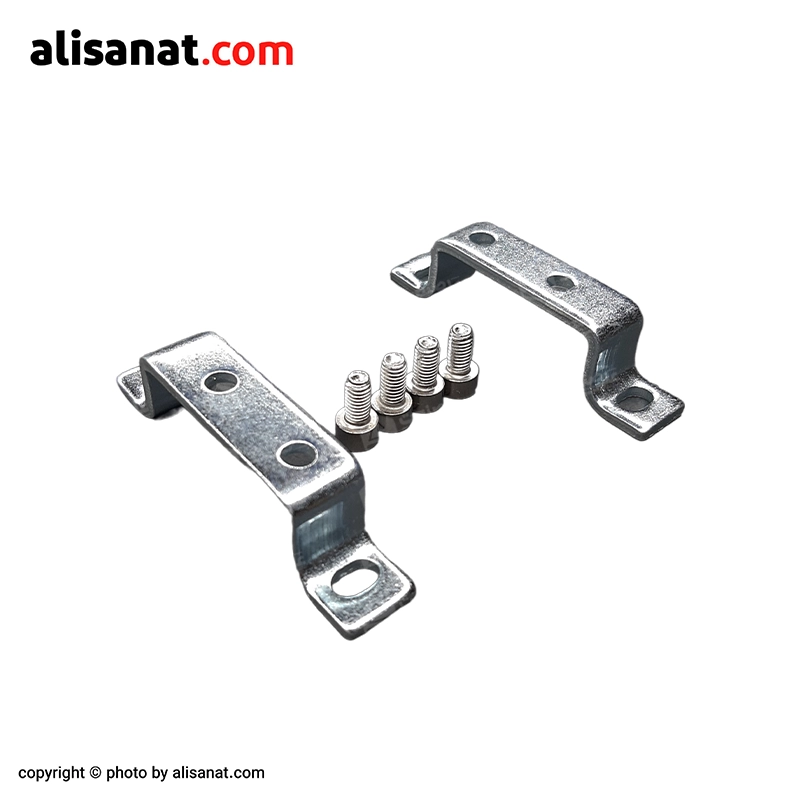

12- پایه‌ های نصب: برای اتصال و ثابت کردن مجموعه روی دستگاه، تابلو یا محل نصب مورد نظر.

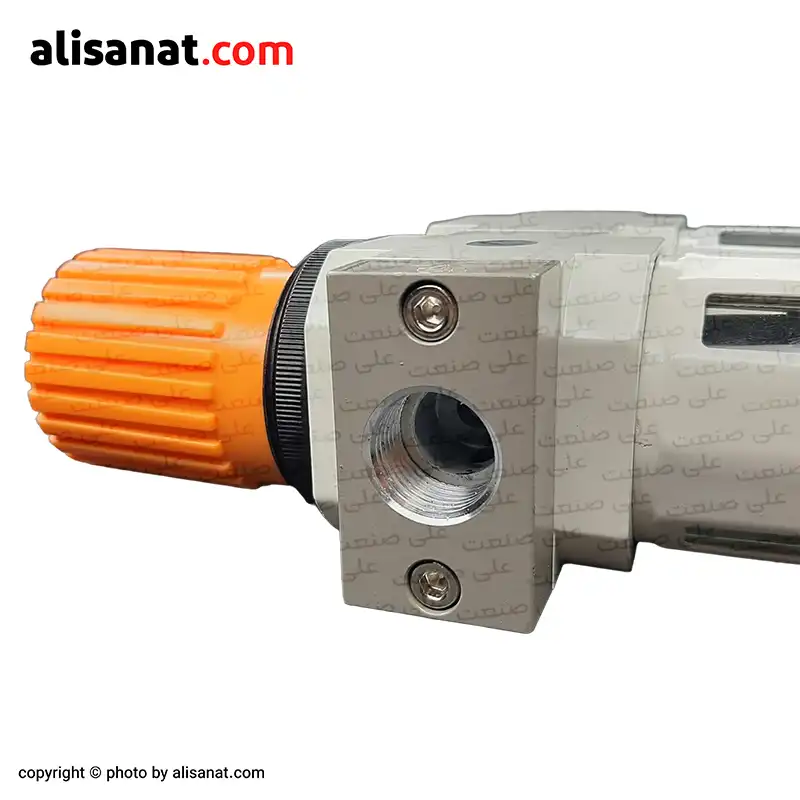

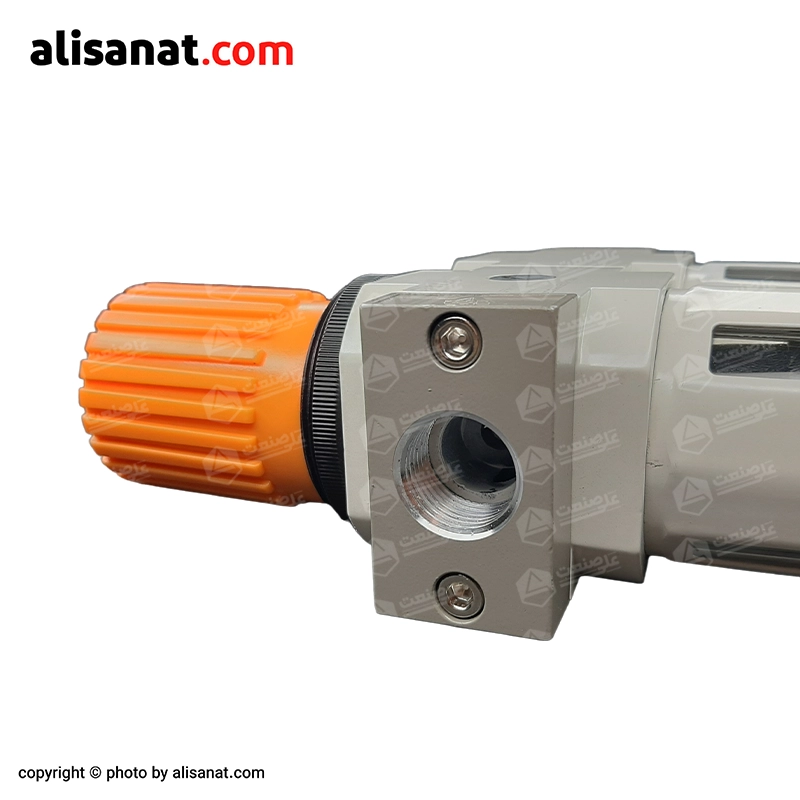

13- اتصالات ورودی و خروجی: محل اتصال واحد مراقبت به خط هوای فشرده و مدار پنوماتیک.

نحوه عملکرد واحد مراقبت پنوماتیک طرح فستو دو تکه

واحد مراقبت JELPC هوای فشرده را پیش از ورود به تجهیزات پنوماتیکی، در چند مرحله آماده می‌ کند.

مسیر هوا از ورودی مجموعه شروع شده و پس از فیلتراسیون، تنظیم فشار و در صورت نیاز روغن‌ کاری به سمت مصرف‌ کننده ادامه پیدا می‌ کند.

مرحله اول: ورود هوا و تنظیم فشار در رگلاتور

هوای فشرده از طریق پورت ورودی وارد بخش رگلاتور می‌ شود.

در این قسمت، فشار هوای ورودی توسط مکانیزم رگلاتور کنترل شده و با استفاده از ولوم تنظیم فشار می‌ توان فشار مورد نیاز مدار را تعیین کرد.

مقدار فشار تنظیم‌ شده نیز از طریق مانومتر قابل مشاهده است.

به این ترتیب، پیش از آنکه هوا به مراحل بعدی آماده‌ سازی برسد، فشار آن در محدوده مورد نیاز مدار قرار می‌ گیرد.

مرحله دوم: عبور هوا از فیلتر و جداسازی رطوبت و ذرات

پس از تنظیم فشار، هوا وارد بخش فیلتر می‌ شود.

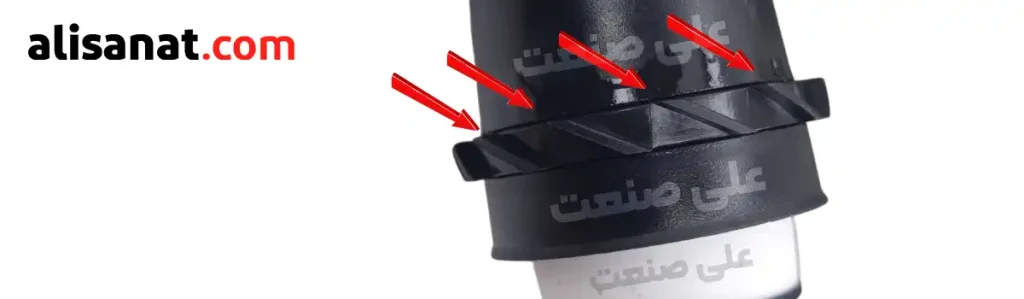

ساختار داخلی فیلتر باعث ایجاد حرکت چرخشی در جریان هوا شده و به جداسازی قطرات آب و ذرات سنگین‌ تر کمک می‌ کند.

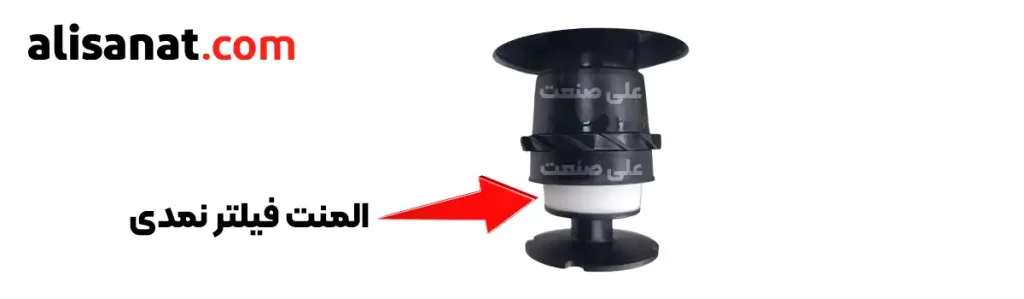

رطوبت و آلودگی‌ های جدا شده در قسمت پایینی کاسه فیلتر جمع می‌ شوند، در حالی که هوای عبوری از المنت فیلتر برای جداسازی ذرات معلق باقی‌ مانده آماده می‌ شود.

آب جمع‌ شده در کاسه باید به‌ صورت دوره‌ ای تخلیه شود تا از افزایش سطح رطوبت و ورود احتمالی آن به مسیر خروجی جلوگیری شود.

مرحله سوم: روغن‌کاری هوا با روغن‌زن

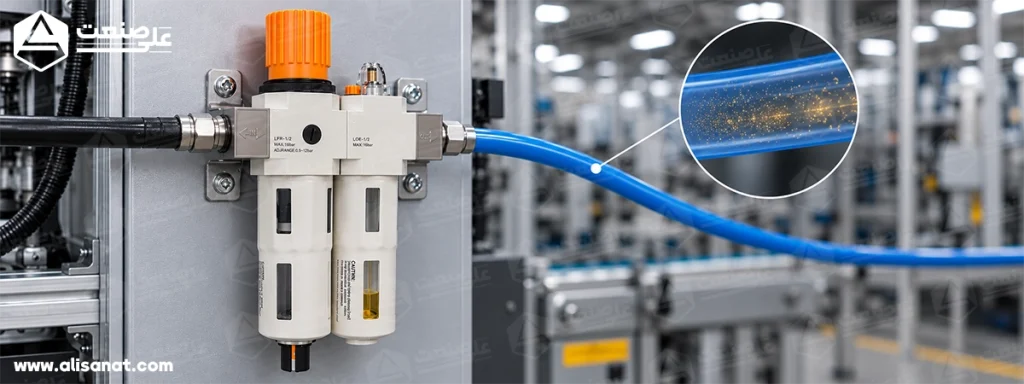

آخرین بخش واحد مراقبت پنوماتیک طرح فستو، روغن‌ زن است که برای افزودن مقدار کنترل‌ شده‌ ای روغن به جریان هوای فشرده طراحی شده است.

در صورت نیاز به هوای روغن‌ کاری‌ شده، روغن داخل کاسه روغن‌ زن قرار می‌ گیرد.

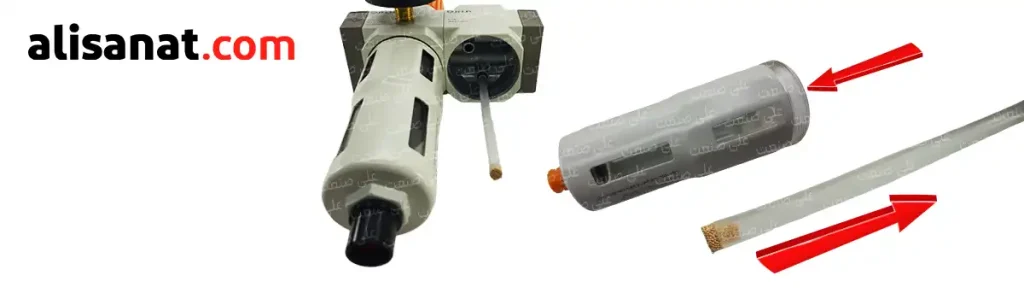

با عبور هوا از روغن‌ زن، اختلاف فشار ایجاد شده در مسیر جریان باعث می‌ شود روغن از طریق لوله داخلی از مخزن به سمت قسمت بالایی روغن‌ زن حرکت کند.

سپس روغن با مقدار تنظیم‌ شده وارد جریان هوای فشرده شده و به‌ صورت ذرات ریز همراه هوا به سمت تجهیزات پنوماتیکی منتقل می‌ شود.

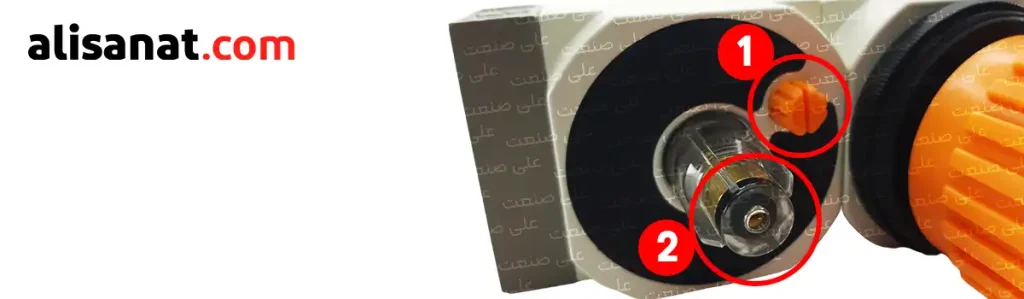

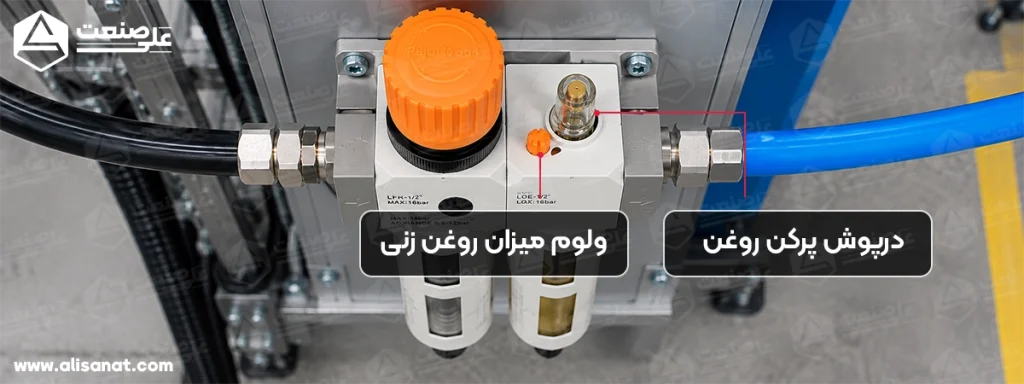

عملکرد دو پیچ روی روغن‌ زن

در قسمت بالایی روغن‌ زن دو پیچ مجزا قرار دارد که هرکدام وظیفه مشخصی دارند:

پیچ شماره 1؛ پر کردن روغن:
این پیچ برای دسترسی به مخزن و افزودن روغن مخصوص پنوماتیک استفاده می‌ شود.

هنگام پر کردن، باید مطابق ساختار همین مدل عمل کرد تا فشار داخل کاسه مانع ورود روغن نشود.

پیچ شماره 2؛ تنظیم مقدار روغن:
این پیچ، میزان روغنی را که از مخزن به مسیر عبور هوا منتقل می‌ شود کنترل می‌ کند.

با تغییر وضعیت آن، مقدار روغن‌ دهی کم یا زیاد شده و در نهایت تعداد قطرات روغن قابل مشاهده در مسیر روغن‌ زن تغییر می‌ کند.

تنظیم باید متناسب با دبی هوا و نیاز تجهیزات پنوماتیکی انجام شود، نه صرفاً تعداد تجهیزات.

نکات مهم نصب و نگهداری

برای عملکرد مناسب و افزایش عمر واحد مراقبت پنوماتیک طرح فستو JELPC، هنگام نصب و سرویس به موارد زیر توجه کنید:

جهت عبور هوا را مطابق فلش روی بدنه رعایت کنید.
مجموعه را در وضعیت مناسب و ترجیحاً عمودی نصب کنید.
قبل از نصب، از تمیز بودن مسیر و اتصالات هوای فشرده اطمینان حاصل کنید.
سطح آب کاسه فیلتر را به‌ صورت دوره‌ ای بررسی و در زمان مناسب تخلیه کنید.
در صورت افزایش افت فشار یا کاهش دبی، وضعیت المنت فیلتر را بررسی کنید.
قبل از باز کردن کاسه یا انجام سرویس، فشار هوای داخل مجموعه را تخلیه کنید.
از روغن مناسب برای روغن‌ زن استفاده کنید.
میزان روغن‌ کاری را بیش از نیاز تجهیزات تنظیم نکنید.
از وارد شدن ضربه و فشار مکانیکی به کاسه‌ ها جلوگیری کنید.
در محیط‌ های دارای رطوبت زیاد، وضعیت تخلیه فیلتر را با فاصله زمانی کوتاه‌ تر بررسی کنید.

سوالات متداول درباره واحد مراقبت پنوماتیک طرح فستو

آیا می‌توان واحد مراقبت پنوماتیک طرح فستو را بدون روغن‌ زن استفاده کرد؟

بله. روغن‌ زن بخشی از مجموعه است، اما در صورتی که مصرف‌ کننده به هوای روغن‌ کاری‌ شده نیاز نداشته باشد، می‌ توان مخزن روغن را پر نکرد و سیستم را بدون افزودن روغن به هوا استفاده کرد.

چرا بعد از نصب واحد مراقبت، فشار خروجی کمتر از مقدار تنظیم‌ شده است؟

اگر این اختلاف در زمان مصرف هوا بیشتر شود، دبی بالای مدار، گرفتگی فیلتر یا انتخاب نامناسب ظرفیت واحد مراقبت می‌ تواند علت باشد.

فشار را در شرایط واقعی کارکرد سیستم بررسی کنید.

روغن‌ زن را با چه روغنی باید پر کرد؟

باید از روغن مخصوص تجهیزات پنوماتیک و مطابق توصیه سازنده روغن‌ زن یا مصرف‌ کننده استفاده شود.

استفاده از روغن نامناسب می‌ تواند به آب‌ بندی‌ ها و قطعات داخلی آسیب برساند.

آیا محل نصب واحد مراقبت پنوماتیک طرح فستو روی عملکرد آن تأثیر دارد؟

بله. بهتر است مجموعه در محلی نصب شود که دسترسی به مانومتر، تنظیمات و کاسه‌ ها برای بازرسی و سرویس دوره‌ ای آسان باشد.

همچنین نزدیکترین محل به عملگر بهترین راندمان را خواهد داشت.

آیا می‌ توان مقدار روغن‌ کاری را بدون توجه به شرایط مدار زیاد کرد؟

خیر. افزایش روغن همیشه به معنی روانکاری بهتر نیست.

مقدار روغن باید با توجه به نیاز واقعی تجهیز و شرایط جریان هوا تنظیم شود تا از روغن‌ کاری بیش از حد جلوگیری شود.

واحد مراقبت پنوماتیک طرح فستو چه زمانی به سرویس نیاز دارد؟

زمان مشخصی برای همه مدارها یکسان نیست.

میزان آلودگی هوا، مقدار رطوبت، ساعات کارکرد و شرایط محیطی تعیین می‌ کنند که فیلتر، کاسه‌ ها و روغن‌ زن چه زمانی نیاز به بررسی و سرویس داشته باشند.

هنگام خرید واحد مراقبت JELPC چه اطلاعاتی را بهتر است اعلام کنیم؟

اگر اطلاعاتی مانند نوع تجهیزات مصرف‌ کننده، فشار مورد نیاز، شرایط هوای ورودی، میزان مصرف هوا و نحوه استفاده از سیستم را ارائه کنید، انتخاب مدل مناسب با دقت بیشتری انجام می‌ شود.

جمع‌ بندی

واحد مراقبت پنوماتیک طرح فستو دوتکه JELPC زمانی عملکرد مناسبی خواهد داشت که ظرفیت آن با مصرف واقعی مدار هماهنگ باشد و تنظیمات آن متناسب با نیاز تجهیزات انجام شود.

اگر برای انتخاب مدل مناسب واحد مراقبت مورد نیاز خود تردید دارید، نوع تجهیزات، فشار مورد نیاز و شرایط مصرف هوای مدار را به کارشناسان علی صنعت اعلام کنید تا انتخاب دقیق‌ تری انجام شود.

محصولات مشابه:

واحد مراقبت جوکوماتیک سایز 3/8

واحد مراقبت پنوماتیک شاکو ( 2 تیکه)

مشخصات

شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	جل پی سی ( JELPC )
کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد	چین
تعداد کل پورت هاتمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	سه
تعداد پورت های ورودیاین مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود	یک
تعداد پورت های خروجیاین مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود	یک
تعداد پورت اتصال گیجاین پورت همان محل اتصال گیج یا درجه است که میزان فشار خروجی از تجهیز را نشان می دهد	یک
سیال مناسببیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	هوای فشرده
جنس بدنه ی اصلیاین آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
بیشترین فشار کاریاین مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)	16 بار
شناسه محصولاین مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	care-unit-design-festo
