مقدمه: چرا انتخاب بوبین مناسب اهمیت دارد؟

در سیستم‌ های صنعتی که کنترل جریان سیالات اهمیت بالایی دارد، شیرهای برقی نقشی حیاتی ایفا می‌ کنند.

اما آنچه باعث عملکرد دقیق و سریع این شیرها می‌ شود، بوبین شیر برقی است که نیروی الکترومغناطیسی لازم برای باز و بسته شدن آن‌ ها فراهم می‌ کند.

انتخاب صحیح بوبین، نه تنها بر عملکرد سیستم تأثیر مستقیم دارد، بلکه دوام، ایمنی و کارایی کلی دستگاه را نیز تحت تأثیر قرار می‌ دهد.

بوبین‌ های شیر برقی در انواع مختلفی از نظر نوع اتصال، ولتاژ، توان مصرفی و درجه حفاظتی عرضه می‌ شوند.

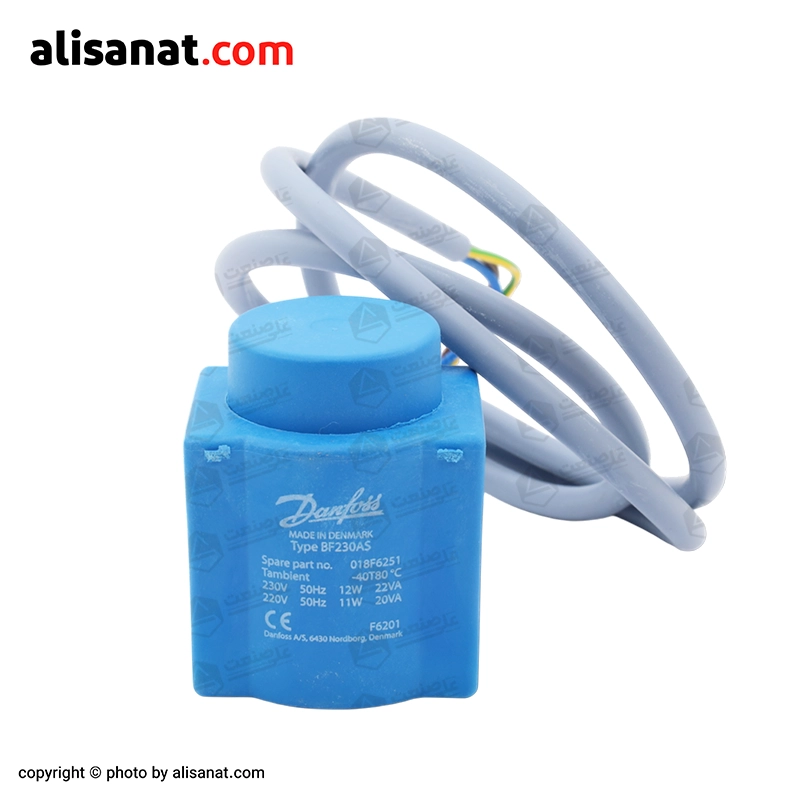

یکی از محصولات قدرتمند و مطمئن در این زمینه،بوبین سیم دار دانفوس مدل BF230AS  است که با ویژگی‌ های فنی برجسته، در صنایع مختلف جایگاه ویژه‌ ای دارد.

در ادامه مقاله به معرفی این بوبین، ویژگی‌ ها، ساختار داخلی، مشخصات فنی، نکات مهم در انتخاب و کاربردهای آن خواهیم پرداخت.

معرفی بوبین سیم دار دانفوس

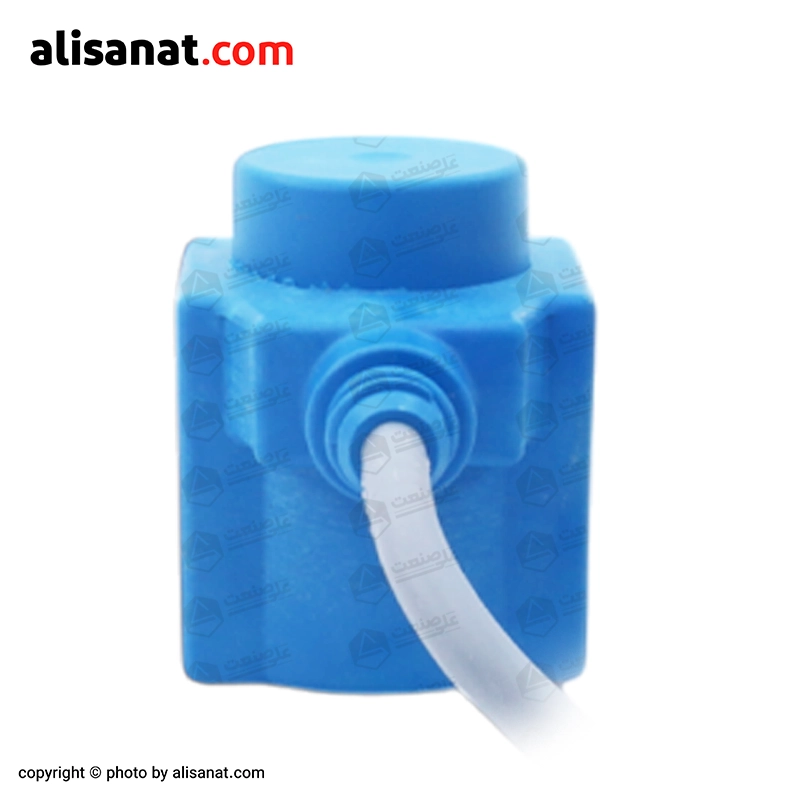

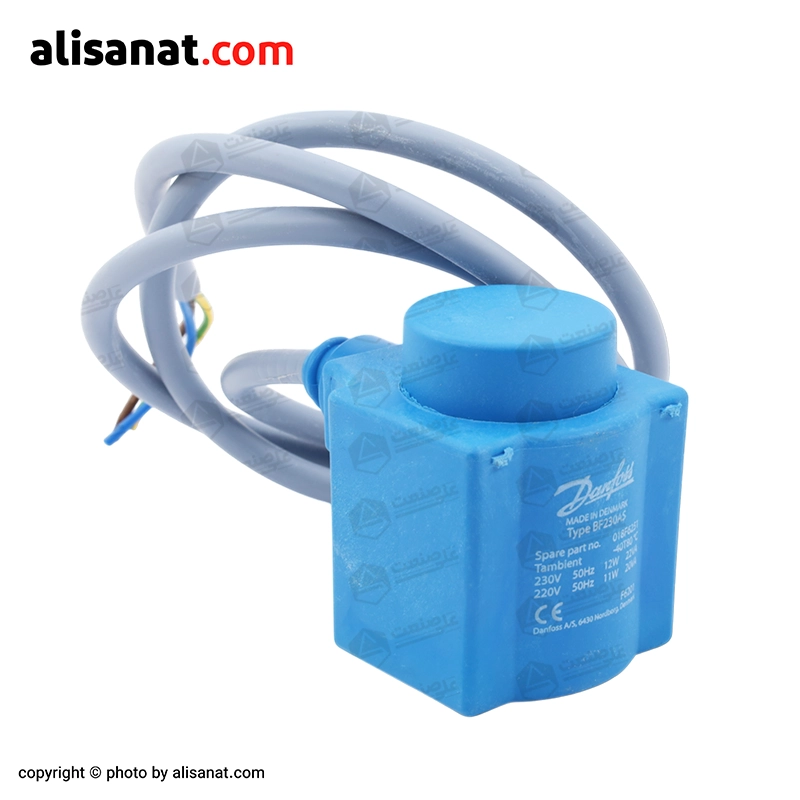

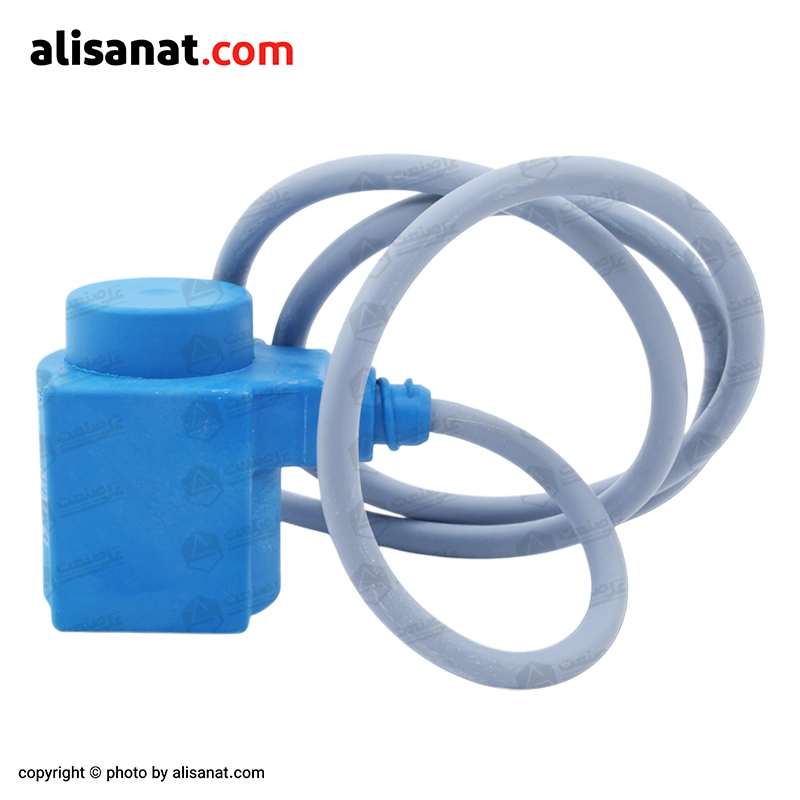

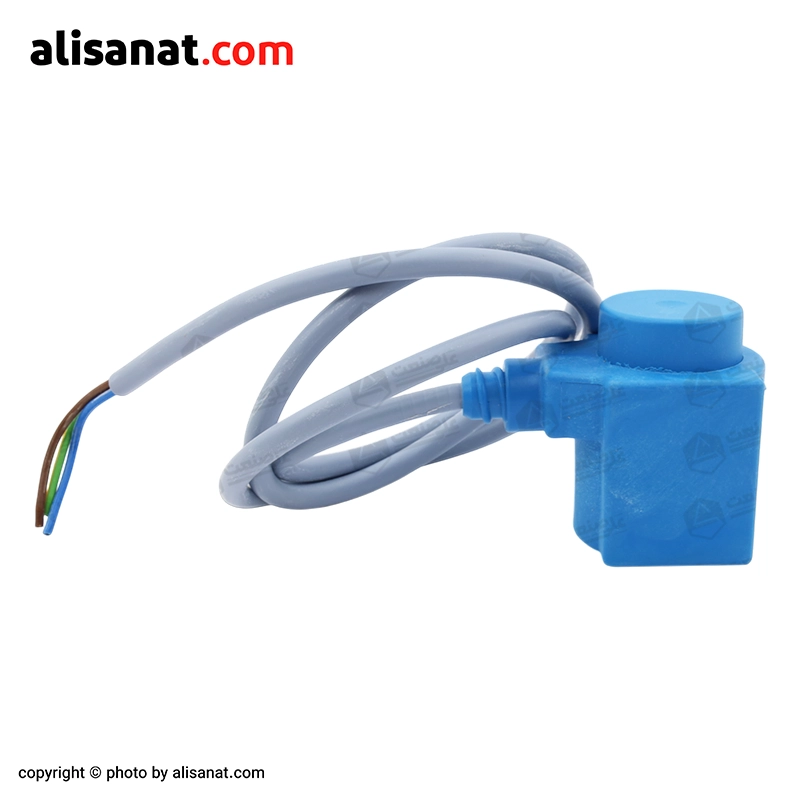

بوبین 018F6251 از برند معتبر Danfoss، یک بوبین الکترومغناطیسی از نوع سیم‌ دار است که برای شیرهای برقی صنعتی طراحی شده است.

این بوبین با داشتن کابل سه رشته‌ ای از پیش نصب‌ شده، اتصال سریع و مطمئن به سیستم الکتریکی را بدون نیاز به سوکت یا قطعات جانبی فراهم می‌ کند.

طراحی این بوبین به گونه‌ ای انجام شده که علاوه بر سیم‌ دار بودن، دارای شفت یک‌ طرفه و قابلیت نصب فشاری (Clip-on) نیز می‌ باشد.

این ویژگی‌ ها موجب سهولت نصب، افزایش مقاومت در برابر نفوذ آلودگی و کاهش خطر خطای انسانی در حین نصب می‌ شود.

این نوع بوبین سیم دار دانفوس با ولتاژ کاری 220–230 ولت AC و توان مصرفی 12 وات، عملکردی پایدار و کم‌ مصرف را در سیستم‌ های هیدرولیک، پنوماتیک و خطوط صنعتی فراهم می‌ آورد.

همچنین درجه حفاظتی IP67 این بوبین، اطمینان می‌ دهد که در برابر نفوذ آب و گرد و غبار مقاوم بوده و برای کار در شرایط محیطی سخت ایده‌ آل است.

ساختار بوبین سیم دار دانفوس

بوبین سیم دار دانفوس تنها یک قطعه الکترومغناطیسی ساده نیست؛ طراحی آن به‌ گونه‌ ای انجام شده که بتواند در قلب سیستم‌ های صنعتی، با کمترین میزان استهلاک، بیشترین بازده را ارائه دهد.

ساختار آن با دقتی بالا طراحی شده تا در برابر فشارهای کاری مداوم، ارتعاش، رطوبت و ذرات آلاینده، کارایی خود را بدون افت کیفیت حفظ کند.

در ادامه به اجزای اصلی این بوبین شیر برقی دانفوس و نقش هر یک در عملکرد پایدار آن خواهیم پرداخت:

1- بدنه بوبین سیم دار دانفوس سری BF

ساخته شده از پلاستیک مقاوم صنعتی (با عایق‌ بندی کلاس H).

مقاوم در برابر حرارت، ضربه، رطوبت و نفوذ گرد و غبار.

طراحی جمع‌ و جور و کاملا آب‌ بندی‌ شده مطابق استاندارد IP67

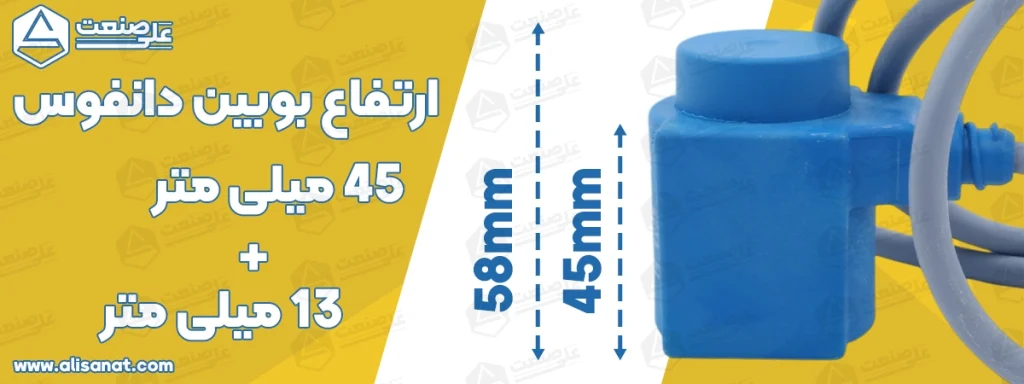

ارتفاع بوبین سیم دار دانفوس

مشخصات فنی بوبین سیم دار دانفوس

ولتاژ تغذیه:

220 تا 230 ولت AC

فرکانس کاری:

50 هرتز

توان مصرفی:

حداکثر 12 وات

کلاس عایق‌ بندی سیم‌ پیچ:

کلاس H (مطابق با استاندارد IEC 85)

درجه حفاظتی: IP67 (مقاوم در برابر گرد و غبار و آب)

محدوده دمای محیطی مجاز:

از -40 درجه سانتیگراد تا +80 درجه سانتیگراد

نوع اتصال الکتریکی:

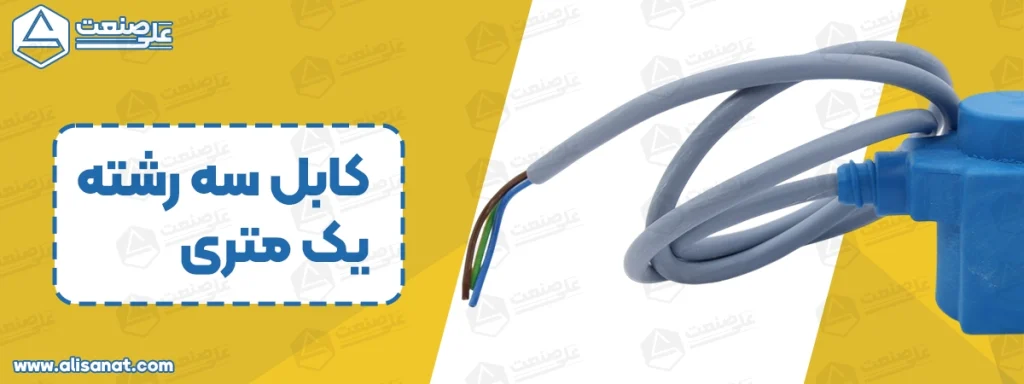

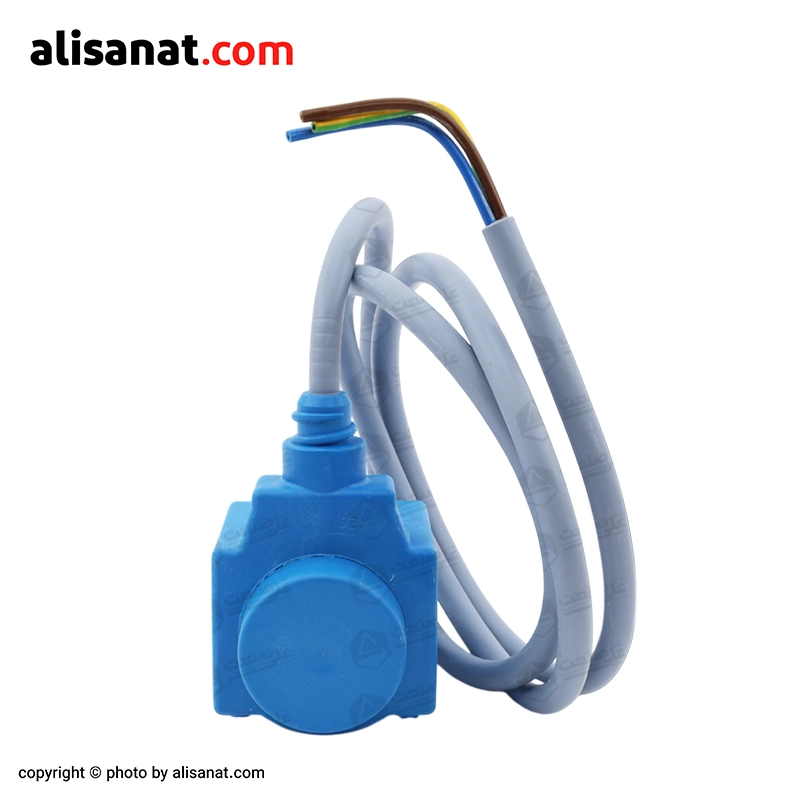

کابل سه رشته‌ ای ثابت (Pre-wired Cable)

طول کابل: 1 متر

قطر کابل: 6.6 میلیمتر

سطح مقطع سیم‌ ها: 3×0.75 میلیمتر مربع

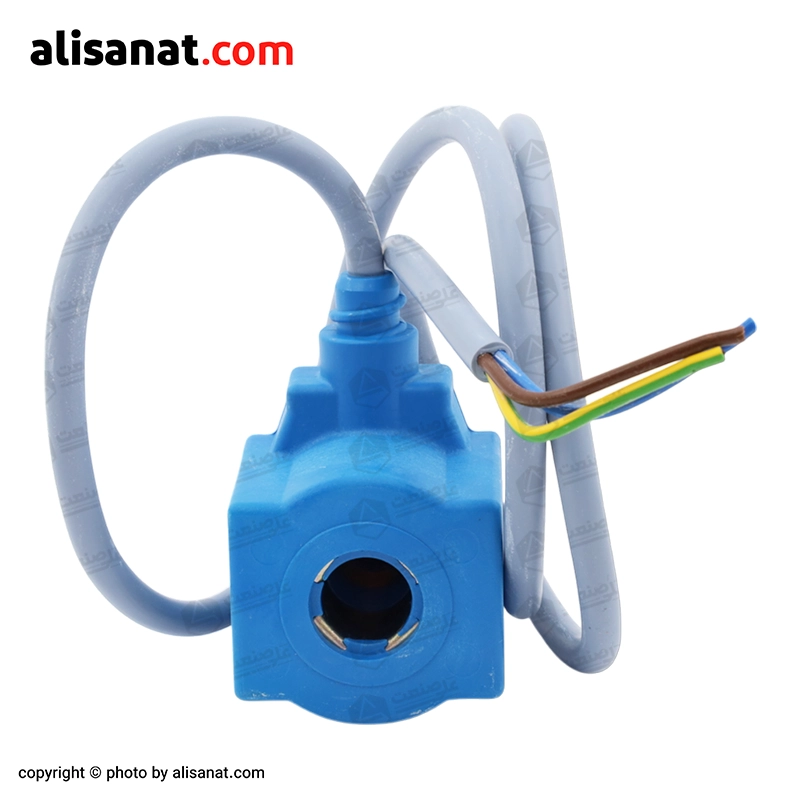

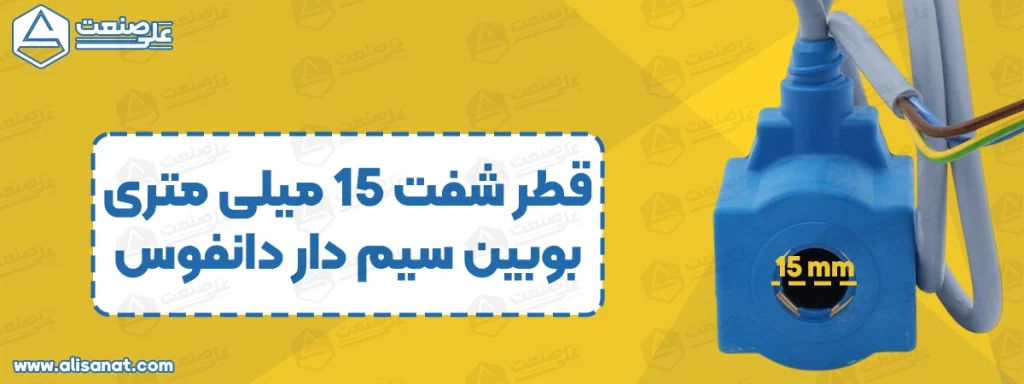

اندازه شفت (قطر داخلی محل عبور شفت):

15 میلیمتر (مطابق با استاندارد شیرهای دانفوس)

رنگ بدنه:

آبی

وزن بوبین:

وزن خالص: حدود 0.297 کیلوگرم

 استانداردهای طراحی:

مطابق با استاندارد VDE 0580 برای سیم‌ پیچ‌ های مغناطیسی

سازگاری با شیرهای برقی دانفوس:

سری‌ های EV210B، EV212B، EV220B، EV222B، EV224B، EV227B، EV250B، EV251B

مزایا و ویژگی های بوبین سیم دار دانفوس

این نوع بوبین سیم دار دانفوس به دلیل طراحی مهندسی‌ شده و ویژگی‌ های فنی برجسته، در بسیاری از پروژه‌ های صنعتی به عنوان انتخابی مطمئن شناخته می‌ شود.

در ادامه به مهم‌ ترین مزایای این محصول اشاره می‌ کنیم:

1- سهولت در نصب و اتصال

کابل از پیش نصب شده‌ ی یک متری، نیاز به سوکت‌ های جداگانه یا سیم‌ کشی پیچیده را حذف کرده است.

این طراحی باعث می‌ شود که نصب بوبین بسیار سریع، آسان و بدون خطای اتصال انجام شود.

2- مقاومت بی‌ نظیر در برابر شرایط محیطی

با دارا بودن درجه حفاظت IP67، این بوبین در برابر نفوذ آب، گرد و غبار و رطوبت کاملا مقاوم است.

این ویژگی آن را به گزینه‌ ای مناسب برای استفاده در محیط‌ های مرطوب، فضای باز یا صنایع سنگین تبدیل می‌ کند.

3- عملکرد پایدار در بازه دمایی وسیع

بوبین سیم دار دانفوس قابلیت عملکرد مؤثر در دماهای بسیار پایین تا بسیار بالا را دارد.

4- صرفه‌ جویی در مصرف انرژی

توان مصرفی پایین (12 وات) موجب می‌ شود که در سیستم‌ های صنعتی بزرگ نیز مصرف انرژی بهینه بماند و هزینه‌ های بهره‌ برداری کاهش یابد.

5- افزایش دوام و طول عمر سیستم

بدنه مقاوم، هسته داخلی تقویت‌ شده، عایق‌ بندی پیشرفته و طراحی کاملا آب‌ بندی‌ شده باعث می‌ شود این بوبین عمر طولانی‌ تری نسبت به نمونه‌ های معمولی داشته باشد و هزینه‌ های نگهداری و تعویض قطعه را کاهش دهد.

نوع دیگری از همین مدل بوبین با کد فنی 018F6176 وجود دارد که تنها تفاوت آن با این مدل نوع اتصال الکتریکی آن که مذل سوکتی است می باشد.

برای تهیه بوبین سیم دار دانفوس مدل (018F6251) یا سایر بوبین‌ های شیر برقی، می‌ توانید با مجموعه علی صنعت در ارتباط باشید.

تیم فنی ما آماده ارائه مشاوره تخصصی و تأمین تجهیزات متناسب با نیاز سیستم‌ های صنعتی شما می باشد.
