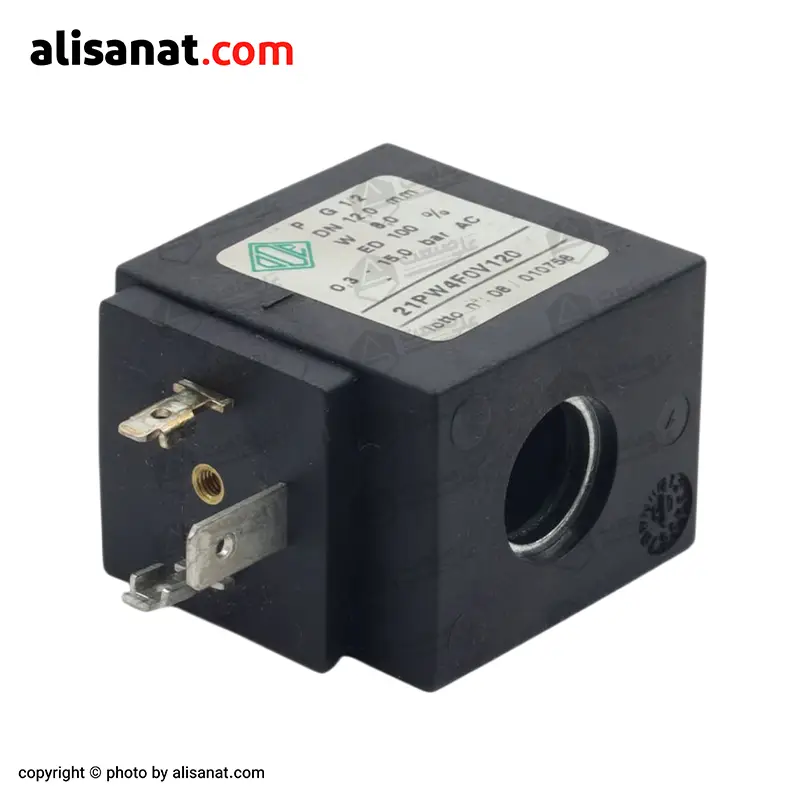

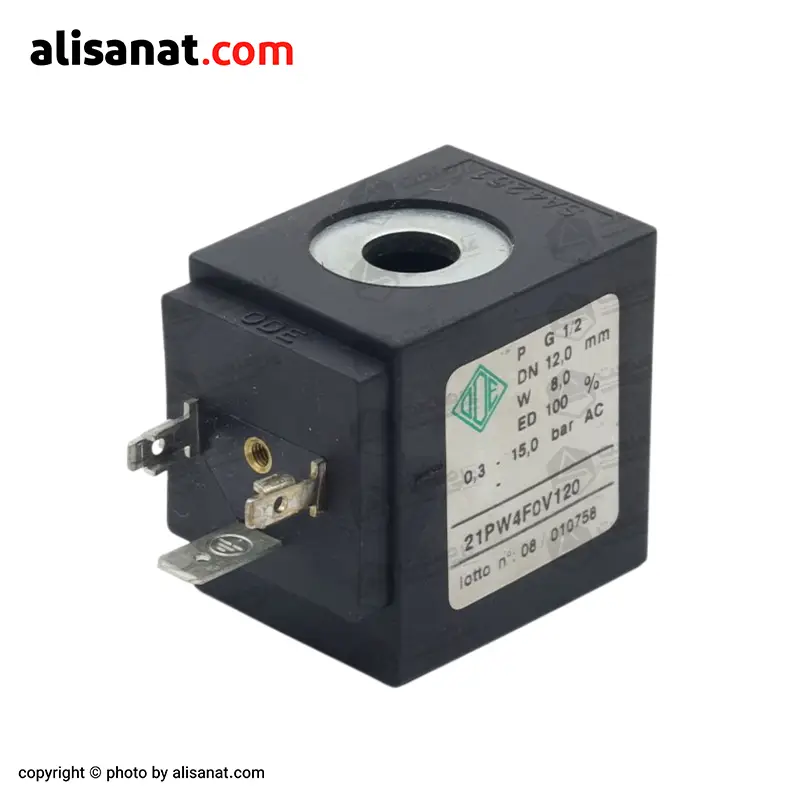

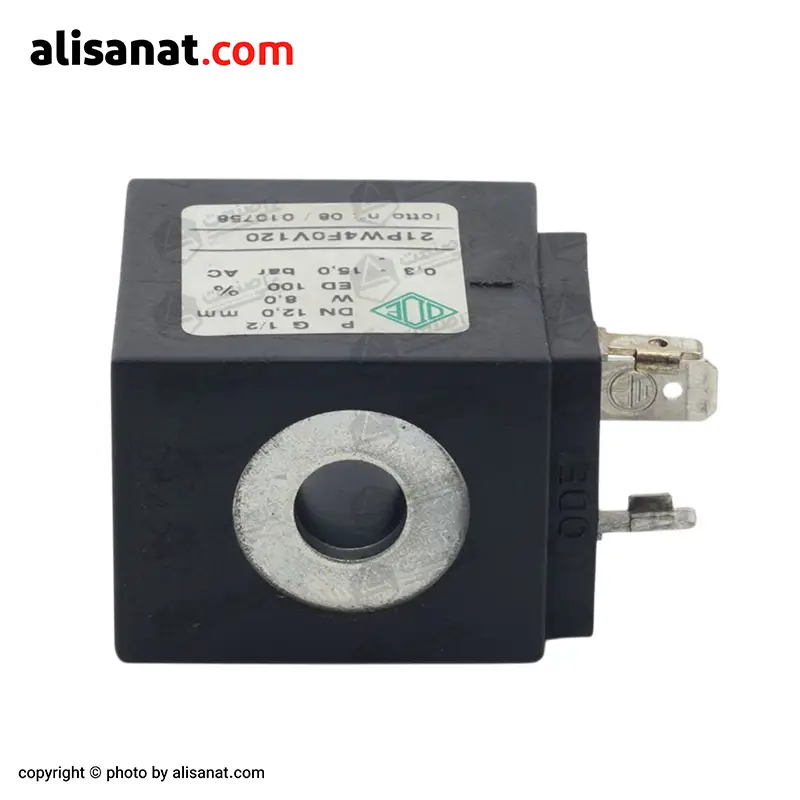

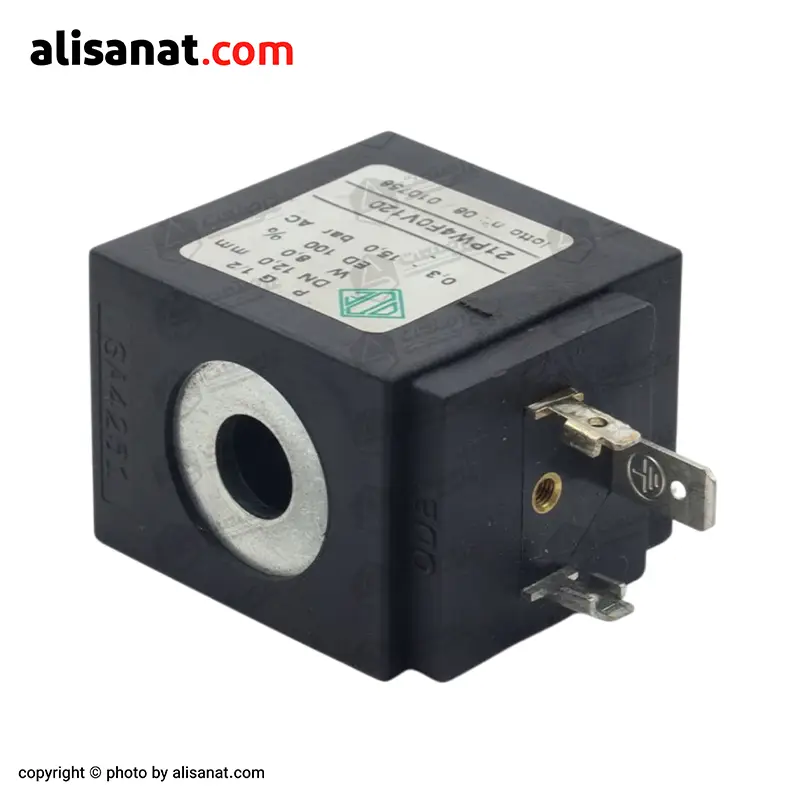

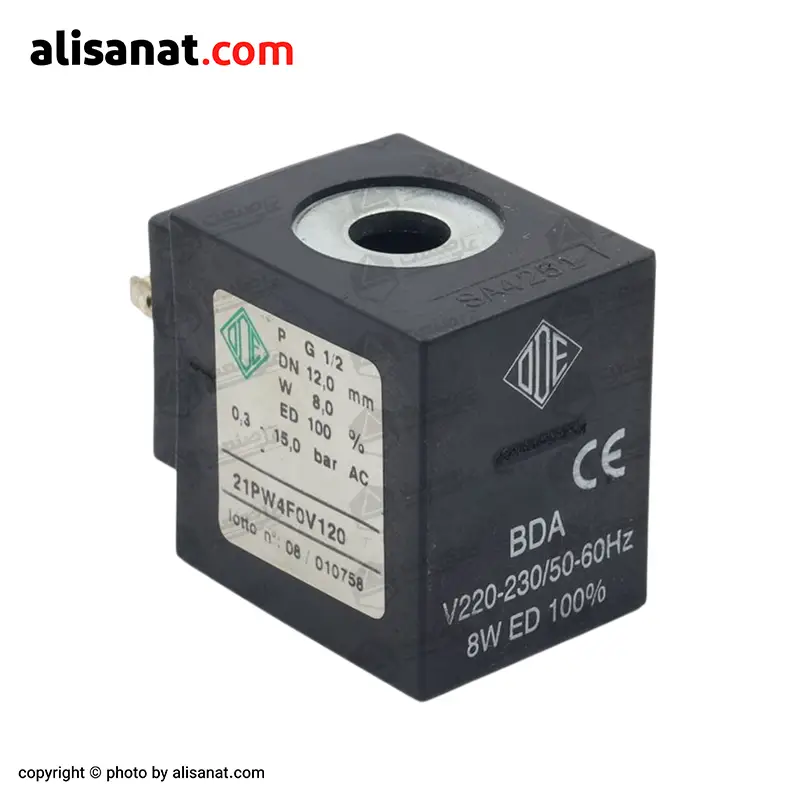

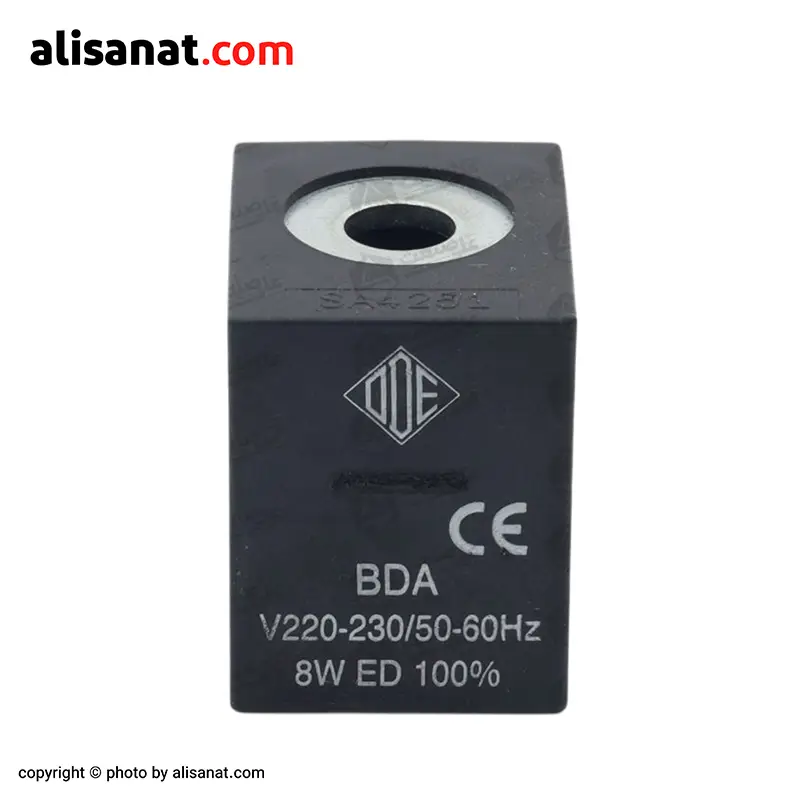

بوبین ODE شفت 13

ساختار بوبین ODE

بوبین ODE به‌ گونه‌ ای طراحی شده که اجزای داخلی آن هماهنگی کاملی برای ایجاد میدان مغناطیسی و انتقال نیرو به شیر برقی داشته باشند.

اجزای اصلی عبارت‌ اند از:

سیم‌ پیچ لاکی مسی:

چندین دور سیم مسی با روکش عایق که جریان الکتریکی را به میدان مغناطیسی تبدیل می‌ کند.

عایق رزینی:

پوششی محافظ که سیم‌ پیچ را در برابر حرارت، رطوبت و ضربه عایق می‌ کند.

بدنه پلاستیکی تقویت‌ شده:

قاب بیرونی که هم استحکام مکانیکی دارد و هم به‌ عنوان عایق الکتریکی عمل می‌ کند.

هسته فلزی:

بخش میانی که میدان مغناطیسی ایجاد شده را متمرکز کرده و نیروی لازم برای حرکت هسته متحرک شیر برقی را فراهم می‌ کند.

کانکتور برق:

رابط استاندارد سوکتی برای اتصال سریع و ایمن به منبع تغذیه.

نحوه عملکرد بوبین ODE

بوبین ODE با تبدیل انرژی الکتریکی به میدان مغناطیسی، نیروی لازم برای جابجایی هسته شیر برقی را فراهم می‌ کند. روند کار به این شکل است:

اعمال ولتاژ:

وقتی جریان برق به بوبین وصل می‌ شود، سیم‌ پیچ مسی فعال شده و میدان مغناطیسی تولید می‌ کند.

ایجاد نیروی مغناطیسی:

این میدان مغناطیسی توسط هسته فلزی متمرکز شده و قطعه ی متحرک شیر برقی را به سمت بالا یا پایین می‌ کشد.

جابجایی هسته شیر:

با حرکت هسته، مسیر سیال در داخل شیر باز یا بسته می‌ شود.

قطع ولتاژ:

وقتی برق قطع شود، میدان مغناطیسی از بین می‌ رود و قطعه ی متحرک به کمک فنر داخلی شیر به حالت اولیه بر می‌ گردد.

این فرآیند ساده باعث می‌ شود که شیر برقی تنها با یک سیگنال الکتریکی بتواند کنترل جریان سیال (آب، هوا، گاز یا روغن) را بر عهده بگیرد.

سوالات متداول بوبین ODE

1. چرا باید بوبین ODE شفت 13 را انتخاب کنم؟

چون این محصول اصل ایتالیاست، با استاندارد CE عرضه می‌ شود و مخصوص کارکرد شبانه‌ روزی طراحی شده است؛ چیزی که در بوبین‌ های متفرقه پیدا نمی‌ کنید.

2. بوبین ODE در چه ولتاژهایی موجود است؟

این بوبین در ولتاژهای 12 و 24 ولت DC، همچنین 24، 110 و 220 ولت AC تولید می‌ شود تا با انواع سیستم‌ های برقی سازگار باشد.

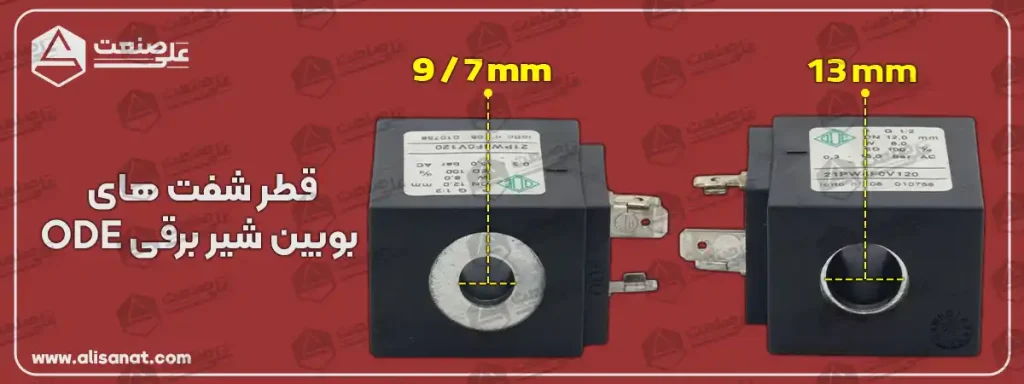

3. آیا این مدل بوبین شفت 13 روی همه شیرهای برقی نصب می‌ شود؟

خیر، این مدل فقط برای شیرهایی مناسب است که قطر شفت آن‌ با این بوبین یکسان باشد.

همیشه قبل از خرید باید ابعاد شیر بررسی شود.

4. طول عمر بوبین ایتالیایی ODE چقدر است؟

اگر در ولتاژ مناسب استفاده شود و دچار نوسان برق یا رطوبت شدید نشود، سال‌ ها بدون مشکل کار خواهد کرد.

5. در صورت خرابی بوبین چه باید کرد؟

بوبین قابل تعمیر نیست.

تنها راه‌ حل، تعویض آن با یک نمونه اورجینال است تا از آسیب دیدن شیر و توقف خط تولید جلوگیری شود.

عوامل خرابی بوبین ODE

نوسانات برق یا انتخاب ولتاژ اشتباه:

استفاده از ولتاژ نامناسب (مثلاً نصب بوبین 24 ولت روی مدار 220 ولت) یا وجود نوسان شدید برق باعث سوختن سریع سیم‌ پیچ می‌ شود.

گرمای بیش از حد محیط:

اگر دمای اطراف بوبین بالاتر از حد استاندارد باشد، رزین و سیم‌ پیچ داخلی آسیب می‌ بیند.

رطوبت و نفوذ آب:

ورود رطوبت به داخل بوبین باعث اتصال کوتاه و از کار افتادن آن خواهد شد.

کارکردن روی شیر ناسازگار:

اگر قطر شفت شیر با بوبین همخوانی نداشته باشد، فشار اضافی به سیم‌ پیچ و هسته وارد می‌ شود.

استفاده از نمونه‌ های تقلبی یا بی‌ کیفیت:

بوبین‌ های غیر اصل معمولاً تحمل گرما و ولتاژ را ندارند و زودتر دچار سوختگی می‌ شوند.

جمع‌ بندی

بوبین ODE شفت 13 محصولی اورجینال و مهندسی‌ شده از ایتالیاست که با تکیه بر طراحی استاندارد اروپایی و قابلیت کارکرد مداوم 100% ED، انتخابی مطمئن برای صنایع حساس و خطوط تولید شبانه‌ روزی محسوب می‌ شود.

این بوبین با دقت در ابعاد، کیفیت بالای سیم‌ پیچ و مقاومت در برابر حرارت و رطوبت، تضمین‌ کننده عملکرد پایدار شیرهای برقی است.

به همین دلیل، استفاده از نمونه اصلی ODE نه‌ تنها مانع توقف ناگهانی فرآیندها می‌ شود، بلکه هزینه‌ های ناشی از خرابی و تعویض مکرر را نیز کاهش می‌ دهد.

اگر در حال تجهیز یا نگهداری خطوط تولید هستید، استفاده از بوبین اصل ODE بهترین راهکار برای کاهش ریسک خرابی و افزایش راندمان سیستم خواهد بود.

برای دریافت مشخصات دقیق‌ تر، استعلام قیمت و مشاوره فنی تخصصی، می‌ توانید با کارشناسان علی صنعت در تماس باشید.
