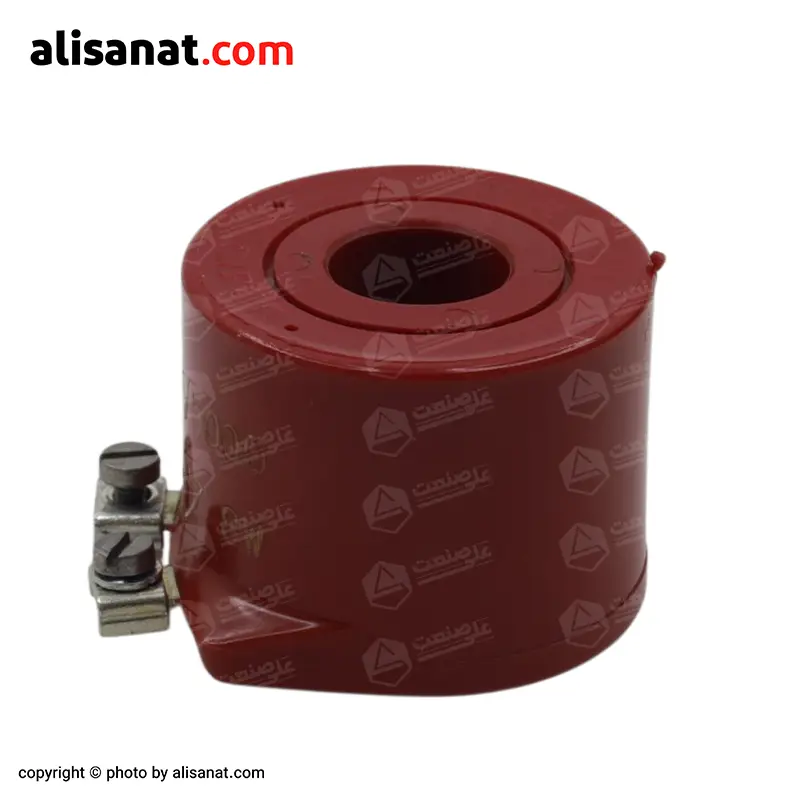

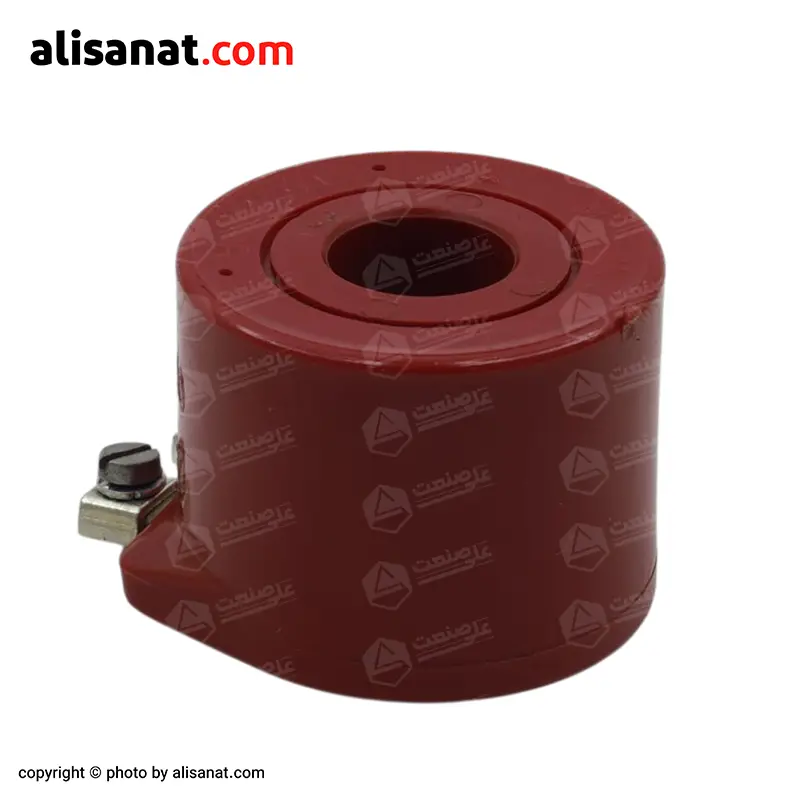

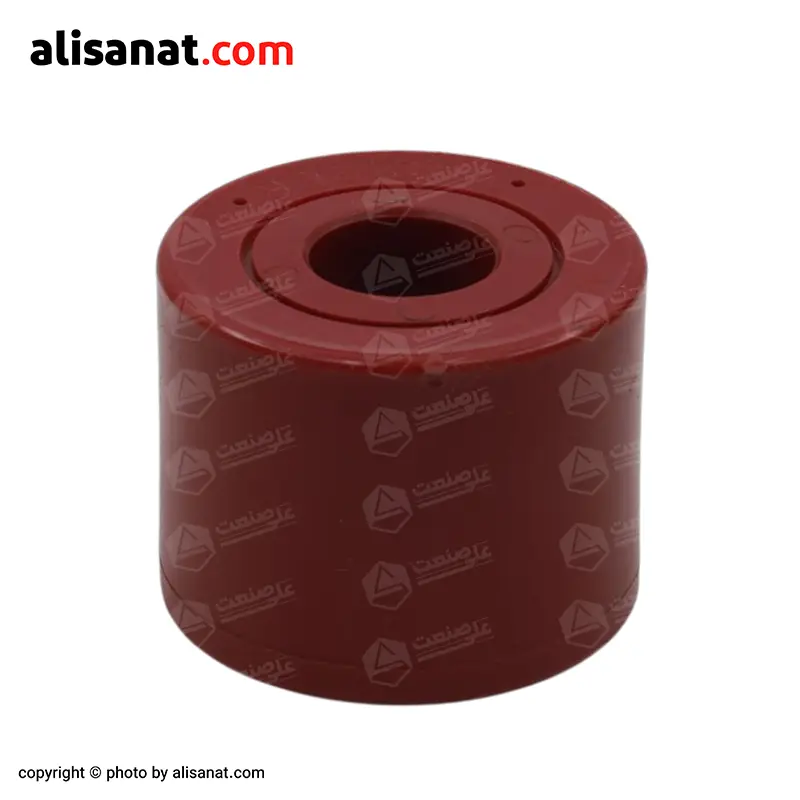

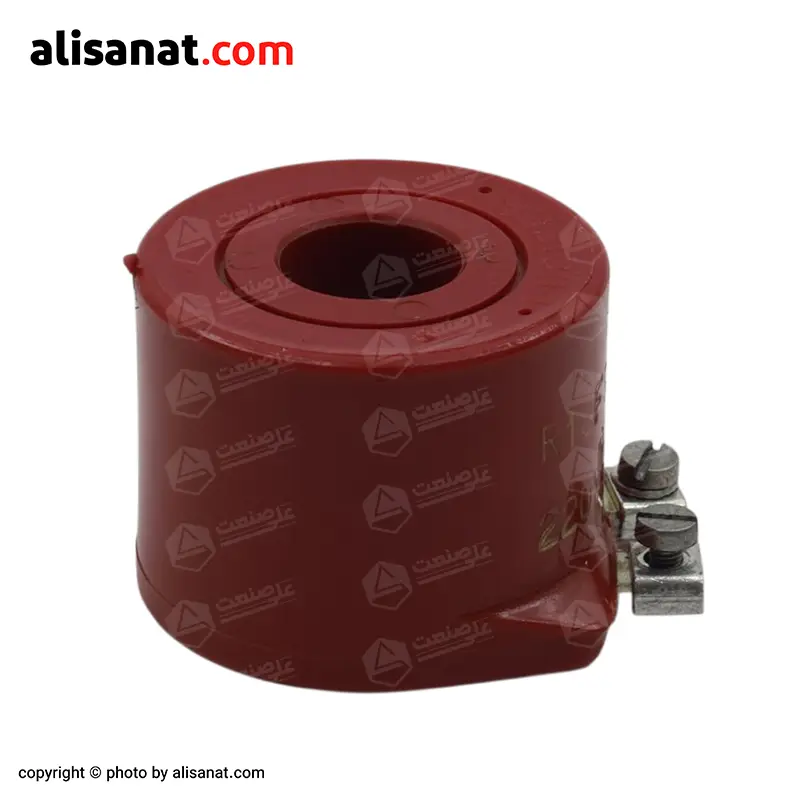

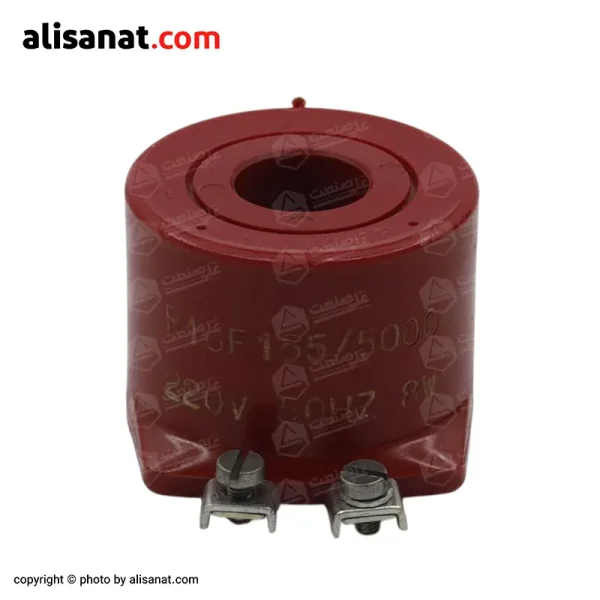

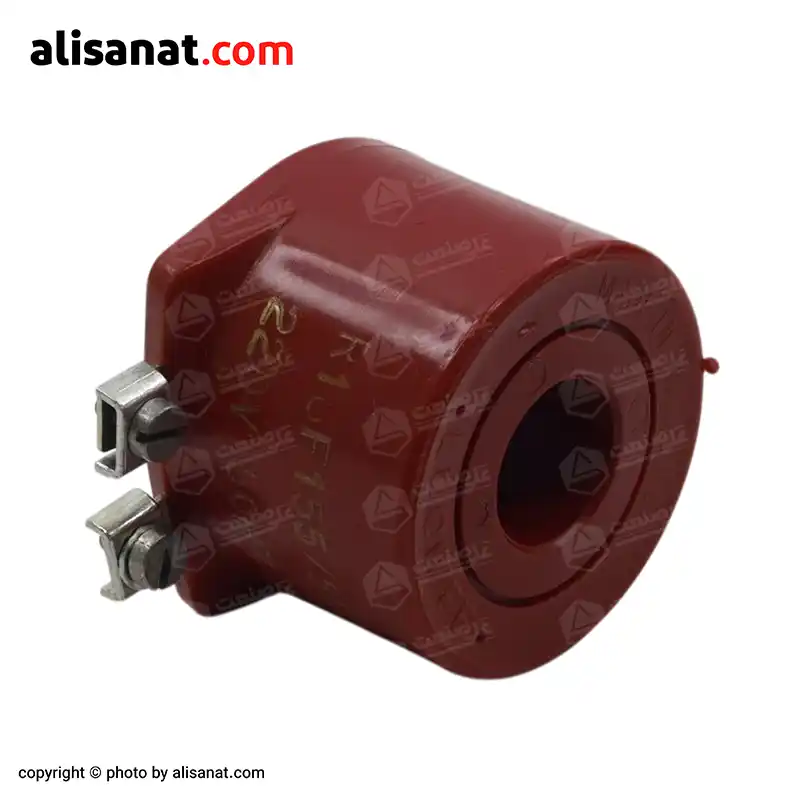

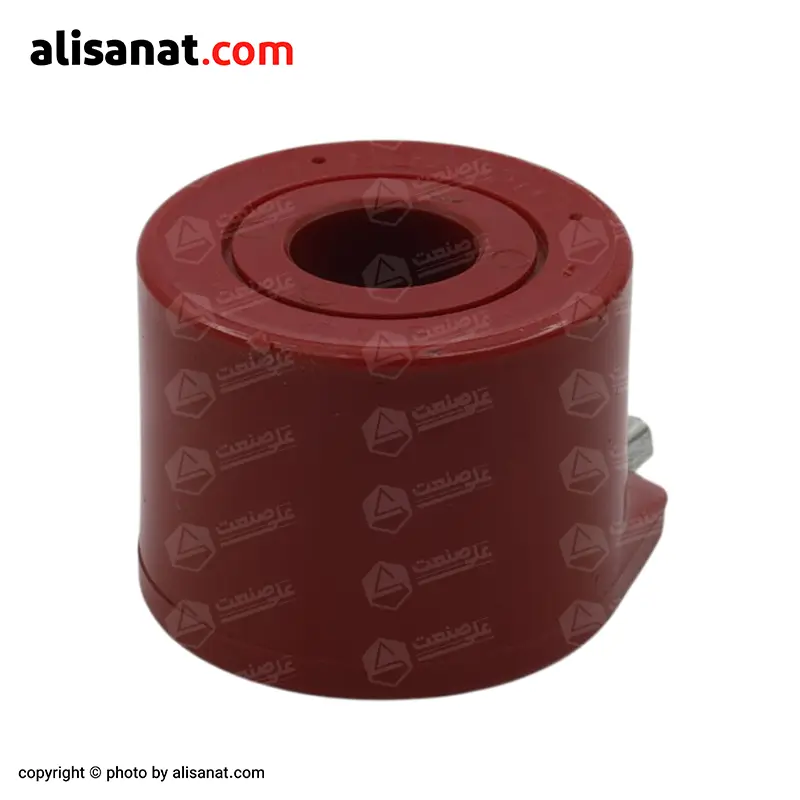

بوبین لوسیفر شفت 15
- قابلیت دائم کار (100% ED) برای عملکرد پایدار در سیکل های طولانی.
- بدنه اپوکسی با مقاومت بالا در برابر حرارت، رطوبت و گردوغبار.
- ترمینال های پیچی دو پین جهت اتصال ایمن و مطمئن در محیط های صنعتی.
- تنوع ولتاژ (12V، 24V DC و 110V، 220V AC) برای کاربردهای مختلف.
- کیفیت ساخت و طول عمر بالا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
4.300.000 تومان
فهرست مطالب
بوبین لوسیفر شفت 15
در سیستم های هیدرولیک و پنوماتیک، کوچک ترین قطعه می تواند نقش تعیین کننده ای در عملکرد کل مجموعه داشته باشد.
بوبین شیر برقی یکی از همین اجزای حیاتی است که وظیفه تبدیل انرژی الکتریکی به نیروی مغناطیسی را بر عهده دارد و در نهایت باعث عملکرد صحیح شیر برقی می شود.
بدون حضور این قطعه، شیر برقی عملاً غیر فعال بوده و هیچ کنترلی بر جریان سیال امکان پذیر نخواهد بود.
برند لوسیفر (Lucifer) که زیر مجموعه شرکت معتبر پارکر (Parker Hannifin) است، سال هاست در زمینه تولید شیرهای برقی و بوبین های صنعتی فعالیت دارد و محصولات آن به دلیل کیفیت بالا و قابلیت اطمینان در صنایع مختلف جایگاه ویژه ای پیدا کرده اند.
طراحی بوبین های لوسیفر به گونه ای است که بتوانند در شرایط کاری سخت، محیط های صنعتی و سیکل های کاری طولانی عملکردی پایدار و ایمن ارائه دهند.
تعریف و نحوه عملکرد بوبین شیر برقی لوسیفر
بوبین لوسیفر یک قطعه ی الکترومغناطیسی است که بر روی بدنه شیر نصب می شود و نقش نیروی محرکه سیستم را ایفا می کند.
درون بوبین، یک سیم پیچ مسی قرار دارد که با عبور جریان الکتریکی، میدان مغناطیسی متمرکزی ایجاد می کند.
این میدان مغناطیسی، هسته متحرک شیر (پلنجر) را به حرکت در می آورد و در نتیجه مسیر عبور سیال به صورت خودکار باز یا بسته می شود.
به بیان ساده، بوبین لوسیفر مبدل انرژی الکتریکی به انرژی مغناطیسی است؛ عنصری که بدون آن شیر برقی هیچ عملکردی نخواهد داشت و جریان سیال بدون کنترل باقی می ماند.
آنچه بوبین لوسیفر را متمایز می کند، پایداری در تولید میدان مغناطیسی و مقاومت بالای طراحی در برابر شرایط کاری صنعتی است.
این ویژگی ها تضمین می کنند که شیر برقی در سیکل های کاری طولانی مدت و حتی در محیط های سخت صنعتی، عملکردی دقیق و مطمئن داشته باشد.
مشخصات فنی بوبین لوسیفر
|
مشخصه |
مقدار / توضیح |
|---|---|
|
ولتاژ تغذیه |
DC: 12V، 24V / AC: 110V، 220V |
|
توان مصرفی |
13 وات |
|
قطر داخلی شفت |
15 میلی متر |
|
ارتفاع شفت |
31.3 میلی متر |
|
نوع کانکتور الکتریکی |
ترمینال پیچی دو پین (L و N) |
|
جنس سیم پیچ |
مس لاکی – عایق کلاس F (تحمل تا 155°C) |
|
جنس بدنه |
رزین اپوکسی مقاوم در برابر حرارت و رطوبت |
|
کلاس حفاظتی |
IP65 (با نصب صحیح اتصالات) |
|
چرخه کاری (Duty Cycle) |
100% ED (قابلیت دائم کار) |
ساختار لوسیفر
بوبین شیر برقی لوسیفر مانند سایر بوبین های صنعتی از چند بخش اصلی تشکیل شده است که هر کدام نقش ویژه ای در عملکرد صحیح و دوام آن دارند:
سیم پیچ (Coil)
قلب بوبین محسوب می شود و از سیم مسی لاکی با تعداد دور مشخص تشکیل شده است.
عبور جریان الکتریکی از این سیم پیچ، میدان مغناطیسی لازم برای جابجایی هسته شیر برقی را تولید می کند.
بدنه و پوشش اپوکسی
کل سیم پیچ و هسته درون یک پوشش رزین اپوکسی قرمز رنگ محصور شده است.
این طراحی باعث:
- مقاومت بالا در برابر رطوبت و گردوغبار
- تحمل دما و ضربه
- افزایش ایمنی الکتریکی
هسته بوبین
در بوبین شفت 15 لوسیفر، سیم پیچ به دور یک بدنه فلزی غیر متحرک (هسته) پیچیده می شود.
این بخش از جنس فولاد با قابلیت مغناطیسی بالا ساخته شده و وظیفه دارد میدان مغناطیسی تولید شده توسط سیم پیچ را هدایت و متمرکز کند تا نیروی لازم برای حرکت قطعه متحرک شیر برقی تأمین شود.

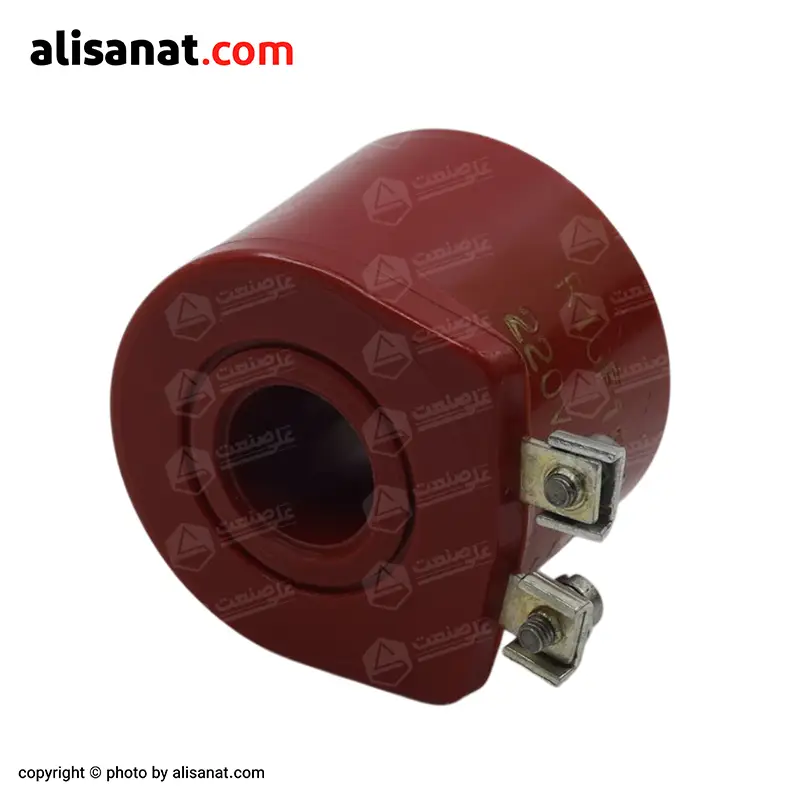

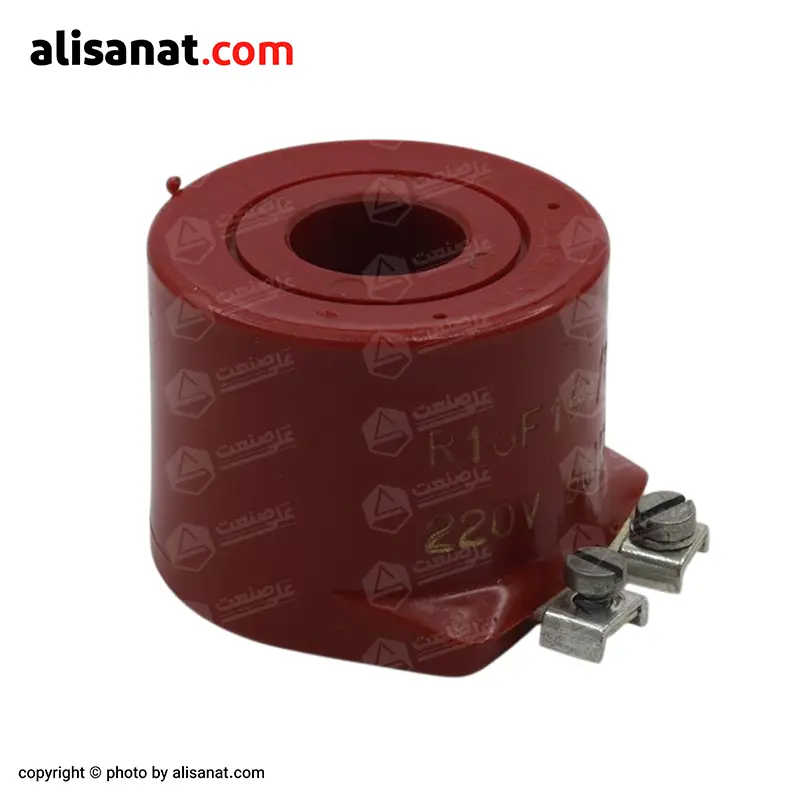

کانکتور برق پیچی (Screw Terminals)
یکی از تفاوت های بارز این مدل بوبین، استفاده از دو ترمینال پیچی به جای کانکتور سه پین استاندارد DIN است.
این نوع اتصال باعث می شود:
کابل کشی مطمئن تر در محیط های صنعتی ایجاد شود.
احتمال شل شدن یا قطع شدن اتصال در اثر لرزش کاهش پیدا کند.
نصب و تعویض بوبین به سادگی امکان پذیر باشد.
این ساختار باعث شده بوبین شیر برقی لوسیفر نه تنها از نظر الکتریکی پایدار باشد، بلکه از لحاظ مکانیکی هم دوام بالایی در محیط های سخت کاری داشته باشد.
ابعاد بوبین لوسیفر

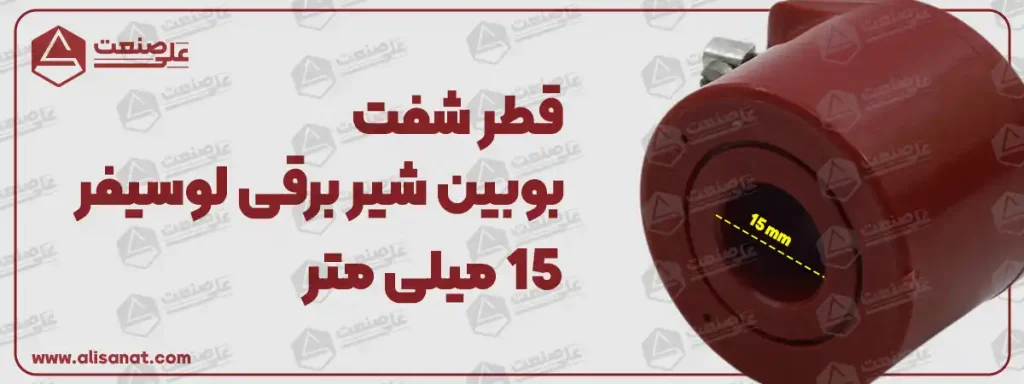

قطر شفت:
قطر داخلی شفت بوبین 15 میلی متر است.
این اندازه مشخص می کند که بوبین روی چه شفت یا هسته ای قابلیت نصب دارد.
اگر قطر بوبین با قطر شفت شیر برقی مطابقت نداشته باشد:
بوبین به درستی روی شیر قرار نمی گیرد.
احتمال لقی و لرزش بالا می رود.
عملکرد الکترومغناطیسی بوبین مختل شده و نیروی کافی برای حرکت پلنجر تولید نمی شود.
به همین دلیل، تطابق دقیق قطر شفت بوبین با شیر برقی اهمیت بسیار بالایی دارد.

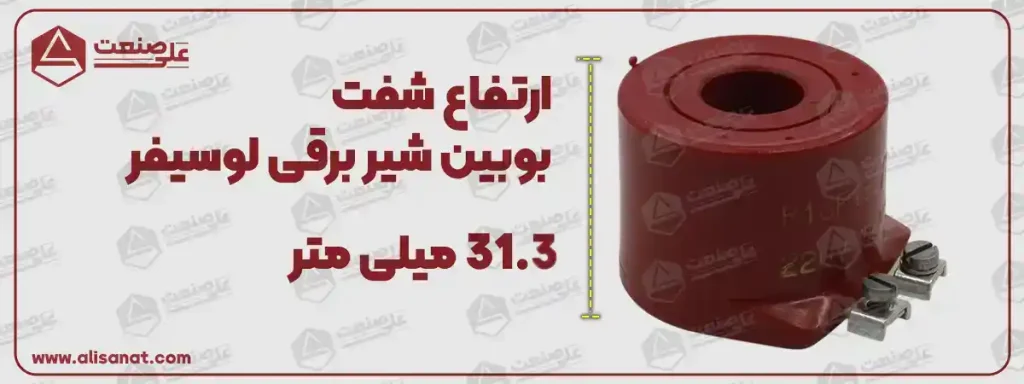

ارتفاع:
ارتفاع این بوبین 31.3 میلی متر است.
ارتفاع تعیین می کند که بوبین چه مقدار فضا در هنگام نصب اشغال می کند و آیا با طراحی شیر برقی و قاب اطراف آن سازگار است یا خیر.
اگر ارتفاع بوبین کوتاه تر یا بلندتر از استاندارد شیر باشد:
امکان بستن صحیح مهره یا فیکس کننده وجود ندارد.
بوبین در جای خود محکم نمی شود و احتمال خرابی افزایش می یابد.
در بلند مدت باعث آسیب به شیر برقی و حتی سوختن بوبین خواهد شد.
بنابراین، قطر داخلی و ارتفاع دو پارامتر کلیدی در انتخاب بوبین شیر برقی هستند؛ چون این دو مشخصه مستقیماً روی سازگاری مکانیکی، عملکرد مغناطیسی و دوام قطعه تأثیر می گذارند.
دلایل خرابی و نکات نگهداری بوبین لوسیفر
بوبین لوسیفر با وجود کیفیت ساخت بالا و طراحی مقاوم، در صورت استفاده نادرست یا شرایط کاری نامناسب ممکن است دچار خرابی شود.
شناخت این عوامل و رعایت نکات نگهداری می تواند عمر مفید بوبین را به شکل قابل توجهی افزایش دهد.
دلایل اصلی خرابی
نوسانات ولتاژ
تغییرات شدید یا افت و افزایش ناگهانی ولتاژ برق باعث داغ شدن بیش از حد سیم پیچ و در نهایت سوختن بوبین می شود.
حرارت بیش از حد
بوبین در حالت عادی هنگام کار کمی گرم می شود، اما اگر تهویه مناسب وجود نداشته باشد یا شیر برقی در محیطی با دمای بالا نصب شود، حرارت اضافی موجب آسیب به عایق سیم پیچ خواهد شد.
رطوبت و نفوذ مایعات
اگرچه پوشش اپوکسی قرمز بوبین مقاومت بالایی در برابر رطوبت دارد، اما ورود آب یا بخار به اتصالات ترمینال پیچی می تواند اتصال کوتاه ایجاد کند.
ضربه و لرزش مکانیکی
نصب نادرست یا وارد شدن ضربه به بدنه بوبین ممکن است باعث شکستگی پوشش یا آسیب به سیم پیچ داخلی شود.
نصب نادرست یا عدم فیکس شدن کامل
اگر بوبین به درستی روی شفت شیر برقی قرار نگیرد یا مهره محکم کننده شل باشد، بوبین دچار لرزش و سوختگی خواهد شد.
نکات نگهداری برای افزایش عمر بوبین
- استفاده از منبع تغذیه پایدار و محافظت در برابر نوسانات برق.
- بررسی و تمیز نگه داشتن ترمینال های پیچی برای جلوگیری از اکسیداسیون یا شل شدن اتصالات.
- اطمینان از تهویه مناسب اطراف بوبین و جلوگیری از نصب در محیط های بسیار داغ.
- پرهیز از نصب در محل هایی با رطوبت بالا یا استفاده از کاور محافظ در محیط های مرطوب.
- بازدید دوره ای شیر برقی و بوبین برای تشخیص زودهنگام علائم خرابی مانند تغییر رنگ بدنه یا بوی سوختگی.
سؤالات متداول درباره بوبین لوسیفر
1. آیا این بوبین قابلیت کار دائم دارد؟
بله، این مدل با کلاس عایق F و طراحی اپوکسی مقاوم، با چرخه کاری 100% ED ساخته شده و قابلیت کار مداوم در شرایط استاندارد را دارد.
2. چرا این مدل بوبین ارت (Earth) ندارد؟
این مدل خاص از بوبین لوسیفر فقط دارای دو ترمینال پیچی (L و N) است.
ارت در این نوع طراحی روی کل سیستم اعمال می شود و بوبین به دلیل عایق بندی کامل با رزین اپوکسی نیازی به ارت مجزا ندارد.
3. چگونه می توان سالم بودن بوبین لوسیفر را تست کرد؟
با استفاده از مولتی متر:
در حالت اهم متر مقاومت سیم پیچ (چند ده تا چند صد اهم بسته به ولتاژ) باید قابل اندازه گیری باشد.
اگر مقاومت بی نهایت یا صفر باشد، بوبین سوخته یا اتصال کوتاه کرده است.
4. چه عواملی بیشترین تأثیر را در طول عمر بوبین دارند؟
دو عامل اصلی دمای محیط و کیفیت ولتاژ تغذیه هستند.
دمای بالا و نوسانات برق بیشترین فشار را به سیم پیچ وارد می کنند.
5. این بوبین روی چه شیرهایی نصب می شود؟
بوبین لوسیفر با قطر شفت 15 میلی متر و ارتفاع 31.3 میلی متر برای شیرهای برقی لوسیفر طراحی شده است، اما در صورت تطابق ابعاد می تواند روی برخی شیرهای مشابه سایر برندها نیز مورد استفاده قرار گیرد.
جمع بندی
بوبین لوسیفر شفت 15 یکی از قطعات کلیدی در عملکرد صحیح شیرهای برقی است.
این بوبین با طراحی دو ترمینال پیچی، قطر داخلی 15 میلی متر و ارتفاع 31.3 میلی متر ساخته شده و به دلیل استفاده از سیم پیچ مسی با عایق کلاس F و پوشش اپوکسی قرمز، دوام و ایمنی بالایی دارد.
ویژگی هایی مانند قابلیت کار دائم (100% ED)، مقاومت در برابر رطوبت و گردوغبار، و طراحی مستحکم ترمینال ها، باعث شده این مدل بوبین در صنایع مختلف از جمله هیدرولیک، پنوماتیک، نفت و گاز، و خطوط تولید اتوماتیک کاربرد گسترده ای داشته باشد.
انتخاب بوبین اصل و متناسب با ابعاد شیر برقی نه تنها مانع خرابی های پرهزینه و توقف ناخواسته خطوط تولید می شود، بلکه عمر مفید شیر برقی را نیز افزایش می دهد.
برای اطلاع از قیمت بوبین لوسیفر، دریافت مشاوره تخصصی و ثبت سفارش، می توانید با کارشناسان ما در علی صنعت در ارتباط باشید.
