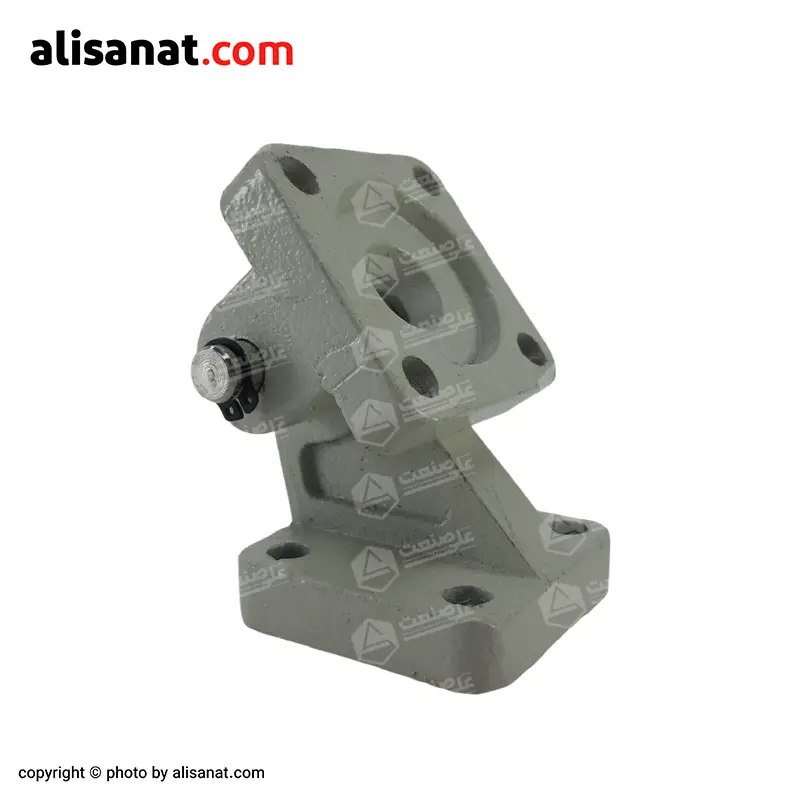

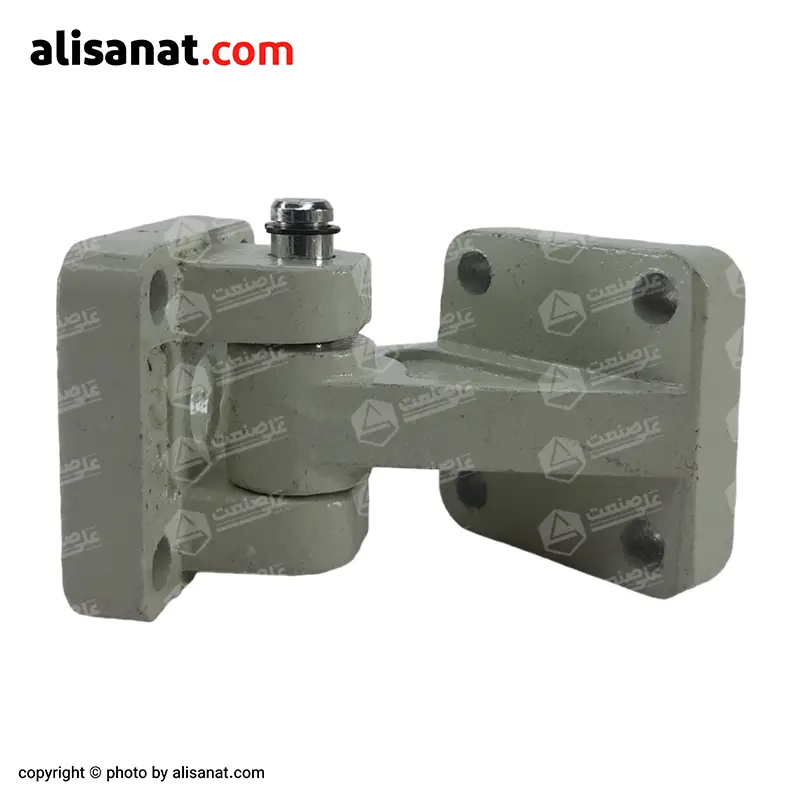

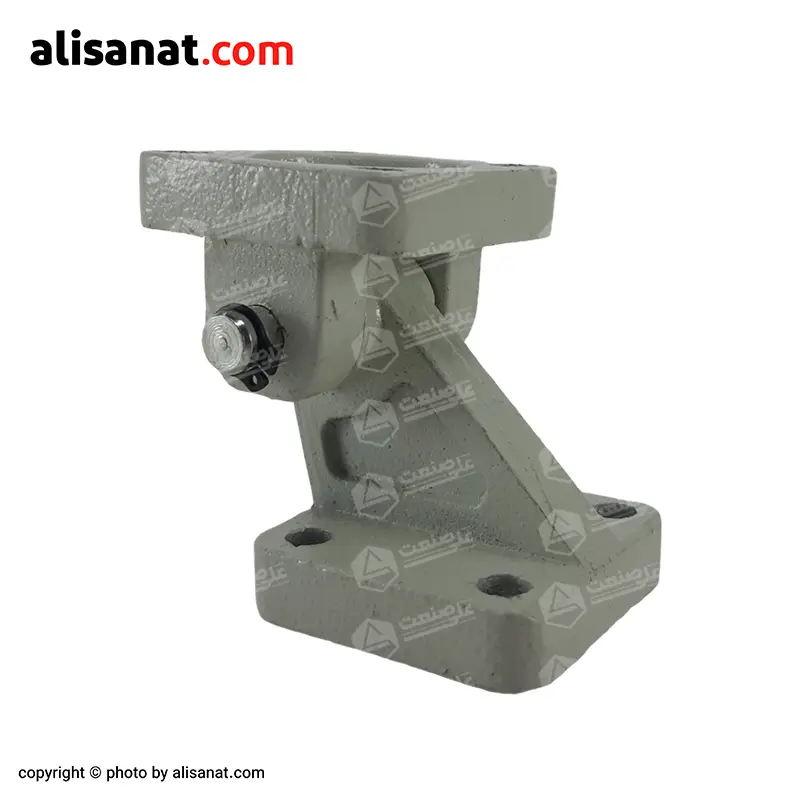

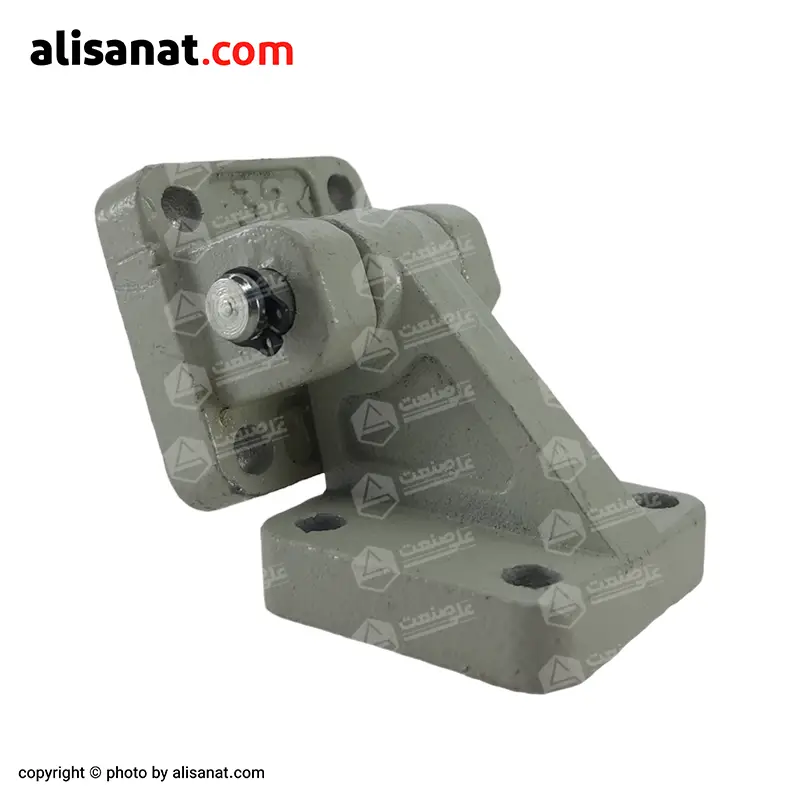

لولای سکودار جک پنوماتیک

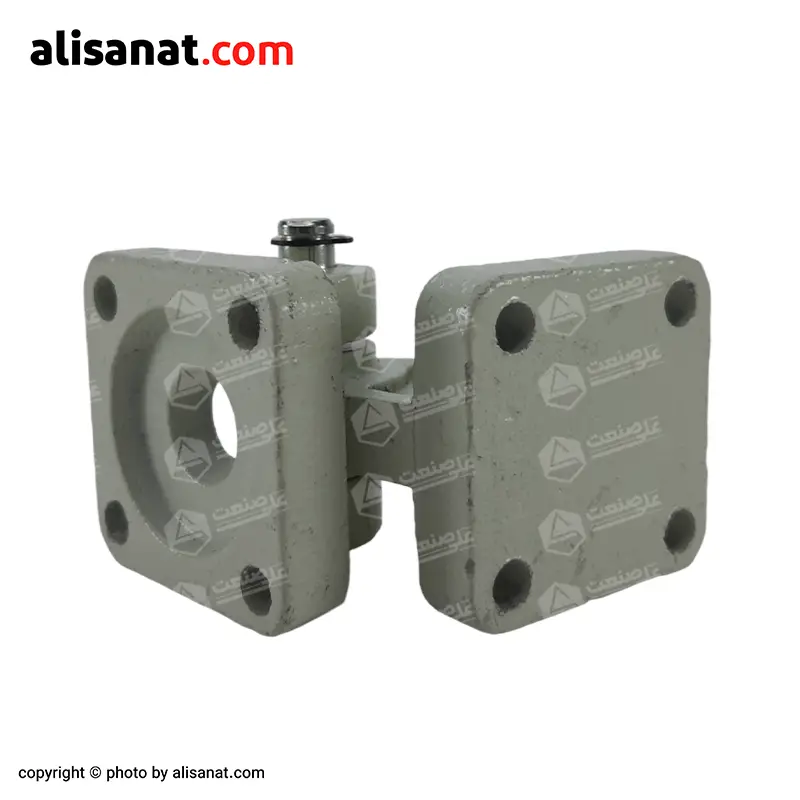

ساختار و ویژگی‌ های لولای سکودار

لولای سکودار به شکلی طراحی شده که هم استحکام لازم برای تحمل وزن سیلندر را داشته باشد و هم آزادی کافی برای حرکت زاویه‌ ای جک را فراهم کند.

اجزای اصلی لولا

بدنه سکودار:

بخش پایه‌ دار لولا که روی سطح ثابت مثل دیوار یا بدنه دستگاه نصب می‌ شود.

این سکو باعث می‌ شود جک در زمان حرکت با مانع برخورد نکند.

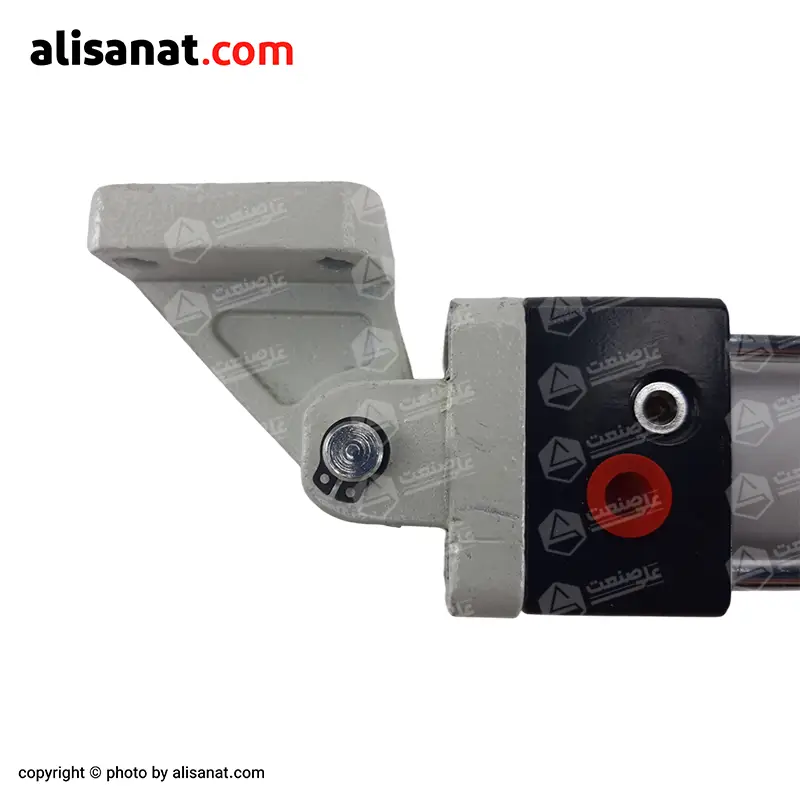

محل اتصال به جک:

بخشی که در انتهای سیلندر بسته می‌ شود و حرکت لولایی را ممکن می‌ سازد.

سوراخ‌ های نصب و رزوه‌ ها:

برای اتصال محکم و استاندارد لولا به سیلندر و سطح ثابت طراحی شده‌ اند.

ویژگی‌ ها و مزایا

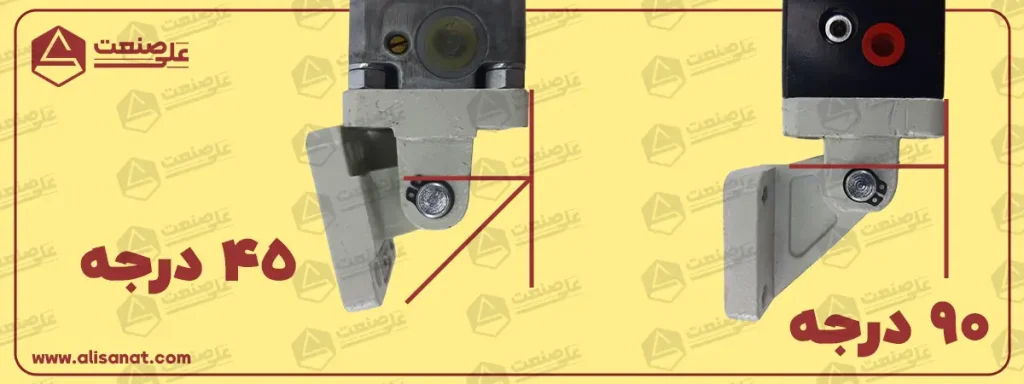

زاویه شروع 90 درجه → حرکت جک از حالت عمود بر سطح آغاز می‌ شود.

آزادی حرکت بیشتر → به دلیل وجود سکو، مسیر حرکت جک روان‌ تر و بدون برخورد خواهد بود.

ساخت از آلومینیوم مقاوم → وزن سبک در کنار مقاومت بالا در برابر فشار و لرزش.

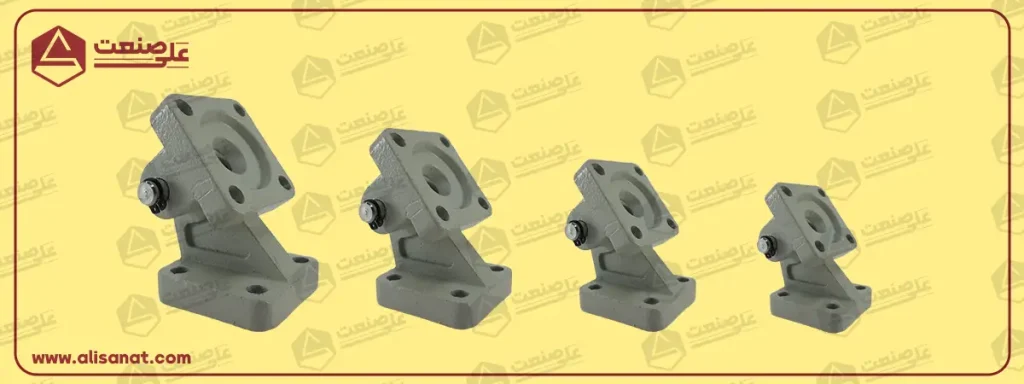

سایز بندی استاندارد → برای جک‌ های ۳۲ تا ۱۲۵ میلی‌ متر.

قابل استفاده در جک‌ های مختلف → چهارمیل، پروفیلی (DNC) و حتی برخی مدل‌ های کامپکت.

این ویژگی‌ ها باعث شده لولای سکودار به یکی از پرمصرف‌ ترین متعلقات نصب در صنایع مختلف تبدیل شود.

نکات نصب و نحوه استفاده از لولای سکودار

برای اینکه لولا سکودار بهترین عملکرد را داشته باشد و عمر مفید جک کاهش پیدا نکند، رعایت نکات نصب بسیار مهم است.

1. انتخاب سایز مناسب

لولای سکودار باید دقیقاً متناسب با قطر سیلندر انتخاب شود.

استفاده از سایز نامناسب باعث می‌ شود جک تراز نباشد و فشار اضافی به اتصالات وارد شود.

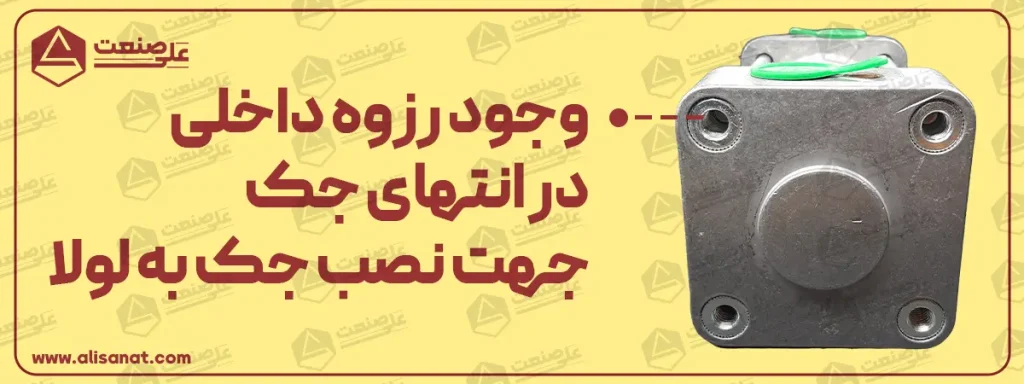

2. استفاده از سوراخ‌ های رزوه‌ دار انتهای جک

در بیشتر جک‌ های پنوماتیک، درپوش انتهایی دارای سوراخ‌ های رزوه‌ دار استاندارد است (همان‌ طور که در تصویر مربوطه مشاهده می‌ کنید).

این رزوه‌ ها امکان نصب مستقیم لولا را با پیچ‌ های استاندارد فراهم می‌ کنند.

• اتصال محکم و ایمن بدون نیاز به تغییر در جک
• مقاومت بالا در برابر لرزش و فشار
• امکان باز و بسته شدن راحت برای تعمیر یا تعویض
