لول سوئیچ میله ای استیل

نکات مهم

مشخصات الکتریکی، شناور و رزوه در هر سه طول یکسان است؛ تنها تفاوت در طول میله و تعداد خارهای نگهدارنده است.

عملکرد سوئیچ می‌ تواند با تغییر جهت شناور بین حالت‌ های NO و NC تنظیم شود.

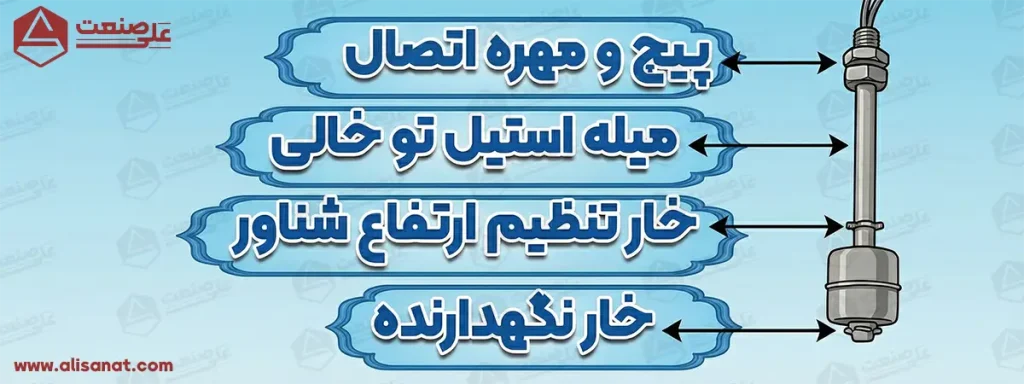

میله استیل توخالی است و ریدسوئیچ درون آن قرار دارد؛ بنابراین نصب باید کاملاً عمودی باشد تا حرکت شناور مختل نشود.

مدل‌ های کوتاه (5 cm) فقط دارای خار پایین هستند و مدل‌ های بلندتر دو خار محدود کننده دارند.

این سوئیچ برای اعلام سطح نقطه‌ ای طراحی شده و اندازه‌ گیری پیوسته سطح انجام نمی‌ دهد.

کاربردهای لول سوئیچ میله‌ ای

لول سوئیچ میله‌ ای به‌ دلیل ساختار ساده، ابعاد کم و مقاومت مناسب در برابر رطوبت و خوردگی، در طیف گسترده‌ ای از مخازن و تجهیزات صنعتی استفاده می‌ شود.

1) مخازن آب و سیستم‌ های تأسیساتی

برای کنترل پمپ، محافظت در برابر خشک‌ کار کردن، و اعلام سطح بالا یا پایین در مخازن کوچک و متوسط.

2) تانک‌ های روغن، روانکار و هیدرولیک

به‌ دلیل بدنه استیل، در روغن‌ های صنعتی، مخازن روغن‌ کاری و سیستم‌ های خنک‌ک اری کاملاً پایدار عمل می‌ کند.

3) مخازن سوخت (گازوئیل و بنزین)

شناور استیل و ریدسوئیچ داخلی باعث می‌ شود این مدل در محیط‌ های کم‌ فشار سوخت نیز گزینه مناسبی برای هشدار سطح باشد.

5) دستگاه‌ های صنعتی کوچک و تجهیزات OEM

در بسیاری از دستگاه‌ ها که فضای کمی برای نصب وجود دارد (چیلرها، دستگاه‌ های بسته‌ بندی، سیستم‌ های فیلتراسیون)، این مدل به‌ عنوان سوئیچ سطح جمع‌ و جور استفاده می‌ شود.

5) مخازن پروسه در صنایع غذایی، دارویی و شیمیایی سبک

به‌ شرط استفاده از مدل‌ های استیل، برای تشخیص سطح نقطه‌ ای در مایعات غیر خورنده کاملاً قابل اعتماد است.

6) سیستم‌ های آبرسانی و بوستر پمپ‌ ها

برای کنترل روشن و خاموش شدن پمپ یا جلوگیری از سرریز مخزن.

7) مخازن روباز یا محیط‌ های با رطوبت بالا

به‌ دلیل داشتن بدنه استیل و سازگاری با شرایط محیطی، در مخازن روباز نیز کاربرد دارد.

نکات مهم در نصب لول سوئیچ میله‌ ای

1) نصب باید کاملاً عمودی باشد.

شناور تنها در صورت قرارگیری دقیق میله در حالت عمودی می‌ تواند آزادانه بالا و پایین برود.

کوچک‌ ترین زاویه باعث گیر کردن شناور و ارسال فرمان اشتباه می‌ شود.

2) رزوه M10×1 باید کامل سفت و آب‌ بندی شود.

این رزوه محل اصلی اتصال است؛ شل بودن یا آب‌ بندی ناقص باعث نشتی و همچنین لرزش میله در طول کار خواهد شد.

3) اطراف مسیر شناور باید کاملاً آزاد باشد.

نباید لوله، دیواره مخزن، کابل یا هر مانعی نزدیک میله قرار گیرد.

کوچک‌ ترین تماس می‌ تواند حرکت شناور را محدود کند.

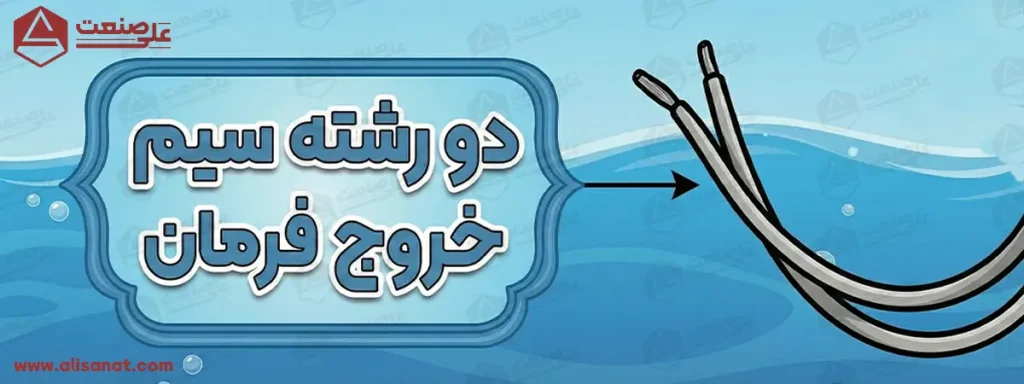

4) خروجی سوئیچ را مستقیم به بار الکتریکی وصل نکنید.

ریدسوئیچ جریان کمی تحمل می‌ کند؛ بنابراین خروجی باید به رله، کنترلر یا ورودی فرمان تابلو برق متصل شود.

5) در مدل‌ های 5 سانتی فقط یک خار وجود دارد؛ در مدل‌ های بلندتر دو خار.

باید دقت شود شناور بین این دو محدود کننده حرکت کند و از مسیر خارج نشود.

6) جهت قرارگیری شناور را قبل از بستن کامل تست کنید.

در صورتی که عملکرد NO یا NC اشتباه باشد، کافی است شناور را برعکس روی میله نصب کنید.

7) محل نصب نباید دقیقاً در ورودی آب یا جریان شدید مایع باشد.

جریان مستقیم ممکن است باعث لرزش شناور و صدور فرمان اشتباه شود.

8) پس از نصب، با بالا/پایین کردن دستی شناور عملکرد را تست کنید.

این تست ساده تأیید می‌ کند که هیچ گیر کردنی در مسیر وجود ندارد و خروجی سوئیچ درست عمل می‌ کند.

جمع‌ بندی

لول سوئیچ میله‌ ای یک سوئیچ ساده و قابل‌ اعتماد برای کنترل سطح نقطه‌ ای در مخازن آب، روغن و سوخت است.

طراحی مکانیکی–مغناطیسی، شناور استیل و ابعاد کم باعث می‌ شود در شرایط مختلف عملکردی پایدار و بدون نیاز به سرویس داشته باشد.

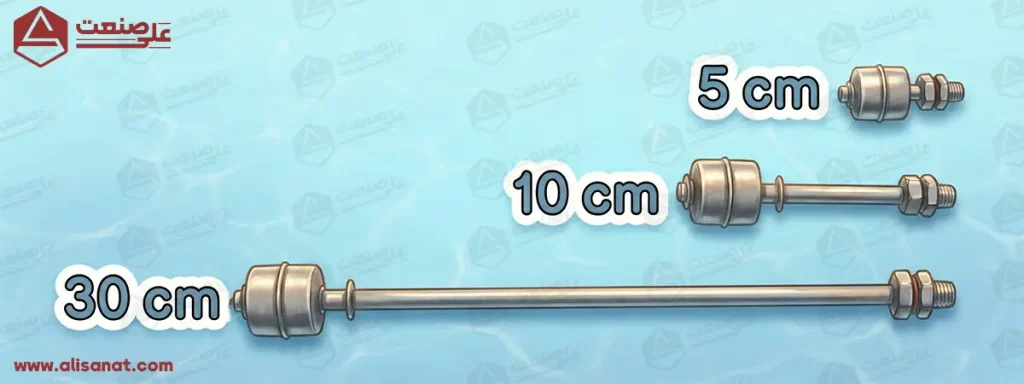

این مدل در سه طول 5، 10 و 30 سانتی‌ متر عرضه می‌ شود و بسته به عمق مخزن، انتخاب مناسبی برای محافظت از پمپ، جلوگیری از سرریز یا اعلام سطح پایین است.

برای انتخاب دقیق‌ ترین مدل متناسب با عمق مخزن و شرایط کاری، و دریافت مشاوره فنی پیش از خرید، کارشناسان علی‌ صنعت در ارتباط باشید.

اطلاعات کامل، موجودی انبار و قیمت روز لول‌ سوئیچ‌ میله ای و مدل های دیگر در اختیار شما قرار خواهد گرفت.
