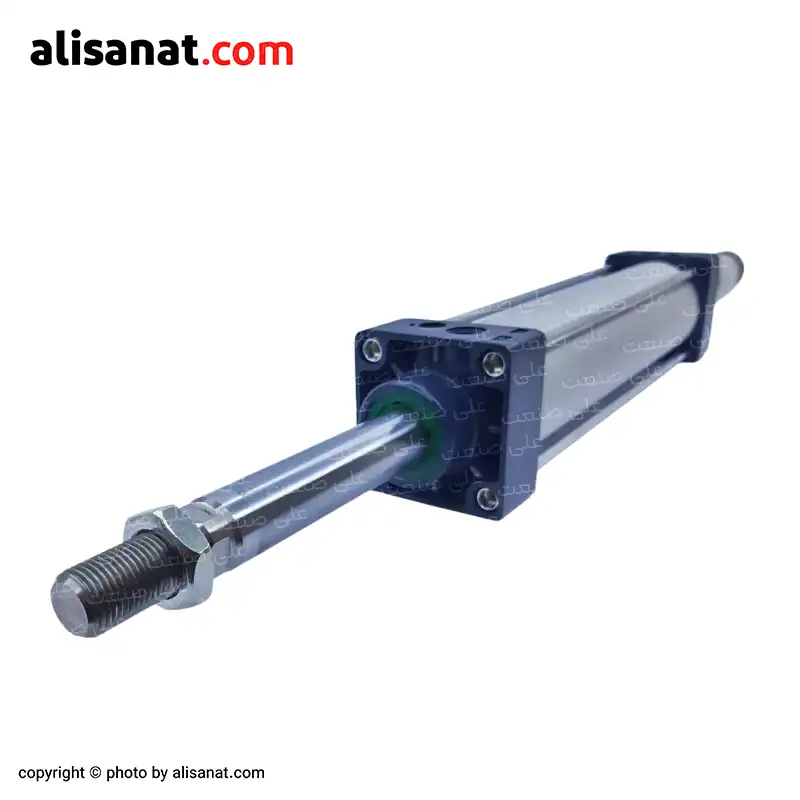

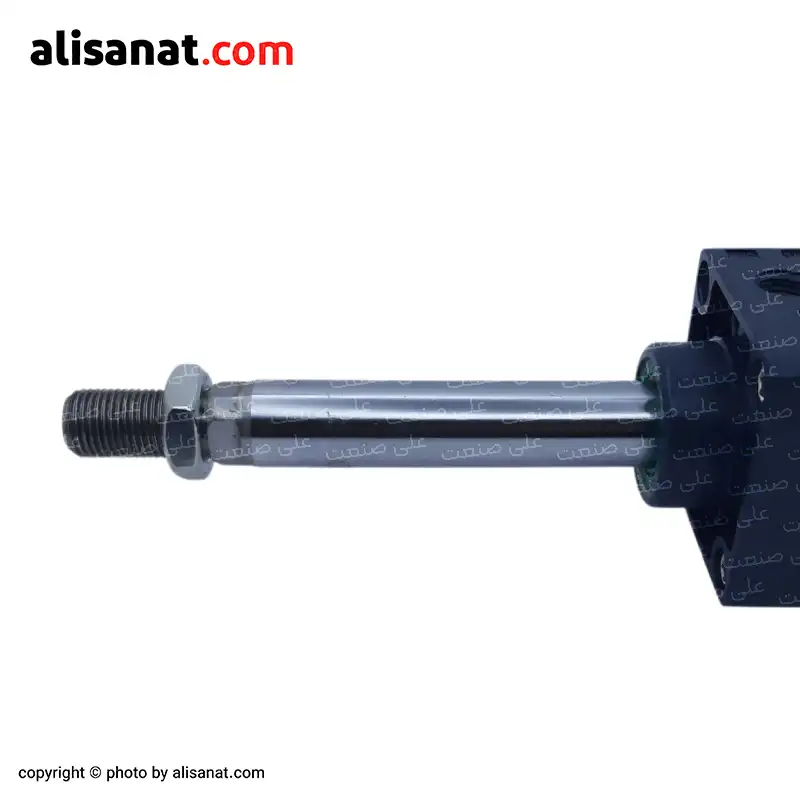

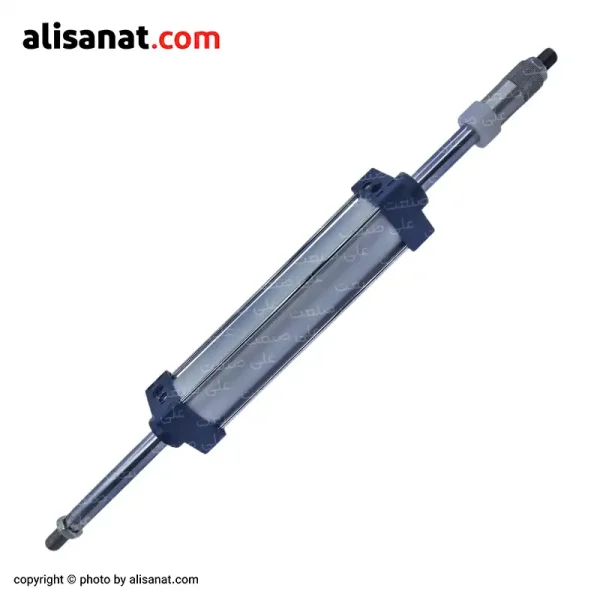

جک دوسر شفت چهار میل قابل تنظیم

مزایای جک دوسر شفت چهار میل

1- حرکت متقارن در دو جهت

اتصال دو شفت به یک پیستون مشترک باعث می‌ شود هر دو شفت به‌ صورت هم‌ زمان و کاملاً هماهنگ حرکت کنند.

این ویژگی در مکانیزم‌ هایی که به حرکت متقارن از دو سمت نیاز دارند، دقت عملکرد را افزایش می‌ دهد.

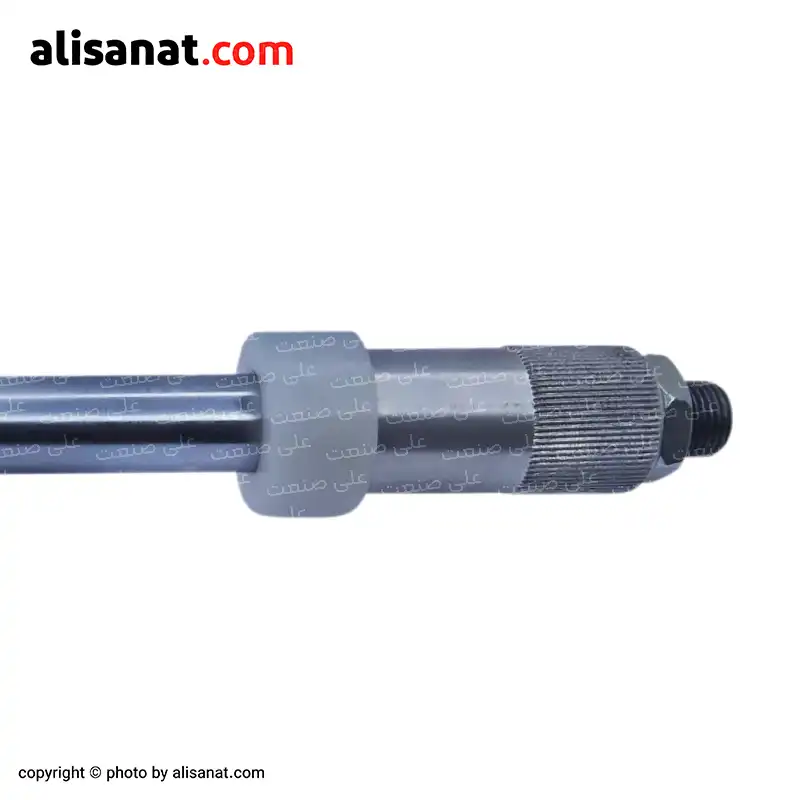

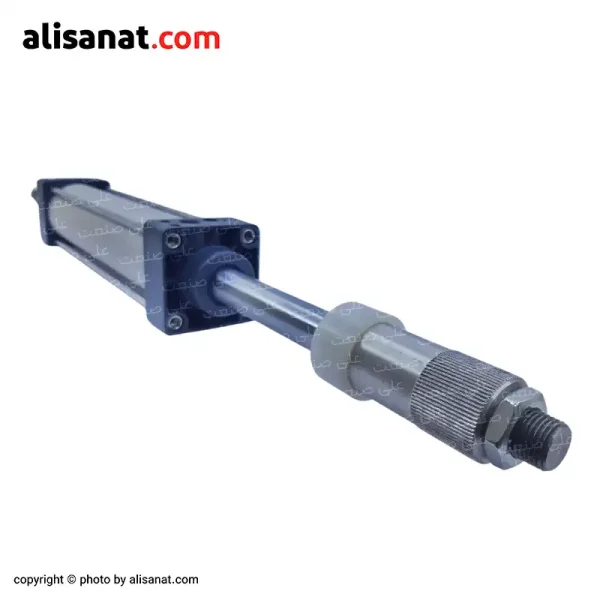

2- قابلیت تنظیم طول کورس

وجود مکانیزم تنظیم کورس این امکان را فراهم می‌ کند که میزان جابجایی شفت بدون تعویض جک متناسب با نیاز دستگاه تنظیم شود.

این قابلیت زمان راه‌ اندازی، هزینه تغییرات مکانیکی و نیاز به استفاده از استاپرهای جانبی را کاهش می‌ دهد.

3- استحکام بالای بدنه چهار میل

چهار میل مهار کننده، درپوش‌ های ابتدا و انتهای سیلندر را با استحکام بالا به یکدیگر متصل نگه می‌ دارند.

این ساختار مقاومت جک را در برابر فشار، لرزش و بارهای مکانیکی افزایش داده و از تغییر شکل بدنه جلوگیری می‌ کند.

4- کاهش بارهای جانبی روی شفت

تقارن در انتقال نیرو باعث می‌ شود تنش‌ های خمشی وارد بر شفت کاهش یابد.

در نتیجه، حرکت جک پایدارتر شده و عمر آب‌ بندها، بوش‌ های راهنما و سایر قطعات داخلی افزایش پیدا می‌ کند.

5- قابلیت نصب سنسور موقعیت

در جک چهار میل دوسر شفت امکان نصب سنسورهای مغناطیسی روی میل‌ های نگهدارنده، کنترل موقعیت پیستون را در سیستم‌ های اتوماسیون امکان‌ پذیر می‌ کند.

این ویژگی دقت اجرای سیکل‌ ها و هماهنگی میان تجهیزات مختلف را بهبود می‌ بخشد.

6- تعمیر و نگهداری آسان

ساختار چهار میل، باز و بسته کردن جک را برای سرویس، تعویض آب‌ بندها و تعمیرات دوره‌ ای ساده‌ تر می‌ کند.

به همین دلیل، هزینه و زمان تعمیرات در مقایسه با بسیاری از جک‌ های یکپارچه کمتر است.

7- قابلیت ساخت سفارشی متناسب با نیاز پروژه

جک دو سر شفت چهار میل معمولاً به‌ صورت سفارشی تولید می‌ شود تا مشخصات آن با نیاز هر پروژه مطابقت داشته باشد.

قطر سیلندر، طول کورس، قطر شفت، نوع رزوه و اتصالات نصب، همگی بر اساس شرایط کاری و فضای نصب قابل انتخاب هستند.

این انعطاف‌ پذیری باعث می‌ شود جک بدون نیاز به تغییرات گسترده در طراحی دستگاه، به‌ خوبی با سیستم موردنظر سازگار شود.

کاربردهای جک دوسر شفت چهار میل

خطوط مونتاژ صنعتی

در تجهیزات مونتاژ، حرکت هم‌ زمان و دقیق قطعات اهمیت زیادی دارد.

جک دو سر شفت چهار میل با ایجاد حرکت متقارن، هم‌ راستایی قطعات را حفظ کرده و از بروز خطا در فرآیند مونتاژ جلوگیری می‌ کند.

ماشین‌ آلات بسته‌ بندی

در دستگاه‌ های بسته‌ بندی، فک‌ ها یا مکانیزم‌ های نگهدارنده باید با دقت مشخصی باز و بسته شوند.

قابلیت تنظیم کورس این جک، امکان تنظیم دقیق میزان جابجایی را برای ابعاد مختلف محصول فراهم می‌ کند.

تجهیزات فیکسچر و گیره‌ های پنوماتیکی

در فیکسچرهای صنعتی، قطعه باید بدون جابجایی و با نیروی یکنواخت مهار شود.

حرکت متقارن دو شفت، نیروی نگهدارنده را به‌ طور متعادل به قطعه منتقل کرده و از ایجاد تنش یا انحراف جلوگیری می‌ کند.

دستگاه‌ های پرس سبک و مکانیزم‌ های انتقال

در برخی مکانیزم‌ های انتقال یا پرس‌ های پنوماتیکی سبک، لازم است نیرو از دو سمت به یک مجموعه منتقل شود.

جک دو سر شفت با کاهش بارهای جانبی و حفظ هم‌ محوری، عملکرد پایدارتر و دقیق‌ تری را در این تجهیزات فراهم می‌ کند.

ماشین‌ آلات سفارشی

به دلیل امکان انتخاب ابعاد، کورس و نوع اتصالات در زمان ساخت، این جک گزینه مناسبی برای ماشین‌ آلاتی است که به سیلندرهایی با مشخصات اختصاصی نیاز دارند و استفاده از مدل‌ های استاندارد پاسخگوی شرایط آن‌ ها نیست.

سوالات متداول درباره جک دوسر شفت چهار میل

1- آیا می‌ توان از جک دو سر شفت چهار میل فقط از یک سمت استفاده کرد؟

از نظر فنی بله، اما این کار معمولاً توصیه نمی‌ شود.

مزیت اصلی این جک، توزیع متقارن نیرو توسط دو شفت است.

استفاده از تنها یک سمت، بخشی از مزایای طراحی آن را از بین می‌ برد و در برخی کاربردها می‌ تواند باعث افزایش بارهای جانبی شود.

2- آیا مکانیزم تنظیم کورس پس از مدتی نیاز به تنظیم مجدد دارد؟

در صورت کارکرد طولانی، لرزش‌ های مداوم یا اعمال ضربات مکانیکی، بهتر است تنظیم کورس به‌ صورت دوره‌ ای بررسی شود تا از ثابت ماندن نقطه توقف شفت اطمینان حاصل گردد.

3. آیا نصب سنسور روی جک دوسر شفت چهار میل نیاز به تجهیزات خاصی دارد؟

خیر. سنسورهای مغناطیسی استاندارد به‌ راحتی روی میل‌ ها نصب می‌ شوند و با بیشتر سیستم‌ های کنترلی سازگار هستند.

4- هنگام نصب جک دو سر شفت چهار میل باید به چه نکاتی توجه کرد؟

هم‌ راستا بودن محل نصب، جلوگیری از اعمال بارهای جانبی به شفت‌ ها، انتخاب فشار کاری مناسب و محکم بودن اتصالات از مهم‌ ترین مواردی هستند که بر عملکرد و طول عمر جک تأثیر می‌ گذارند.

5. آیا امکان تعمیر جک دوسر شفت چهار میل در کارگاه وجود دارد یا باید به کارخانه ارسال شود؟

با استفاده از کیت تعمیر جک پنوماتیک مناسب، به دلیل طراحی چهار میل، باز کردن و سرویس اجزا ساده است و در بسیاری از کارگاه‌ ها قابل انجام است مگر در مواردی که آسیب جدی به شافت یا سیلندر وارد شده باشد.

جمع‌ بندی

جک دو سر شفت چهار میل قابل تنظیم، راهکاری مناسب برای کاربردهایی است که به حرکت دقیق، حفظ هم‌ راستایی و امکان تنظیم کورس نیاز دارند.

طراحی مستحکم، قابلیت سفارشی‌ سازی و عملکرد پایدار این جک، آن را به گزینه‌ ای قابل اعتماد در بسیاری از ماشین‌ آلات و خطوط تولید صنعتی تبدیل کرده است.

انتخاب صحیح مشخصات فنی متناسب با شرایط کاری نیز نقش مهمی در افزایش راندمان و طول عمر این تجهیز خواهد داشت.

اگر برای انتخاب یا خرید جک دو سر شفت چهار میل قابل تنظیم به مشاوره تخصصی نیاز دارید، کارشناسان علی صنعت آماده‌ اند تا با بررسی شرایط کاری، مناسب‌ ترین مدل را به شما پیشنهاد دهند.

برای دریافت اطلاعات فنی، استعلام قیمت یا ثبت سفارش، همین حالا با ما تماس بگیرید.
